Las antenas son los ojos y oídos de nuestros sistemas de comunicación, transformando señales eléctricas en ondas electromagnéticas y viceversa. Entre la vasta diversidad de diseños, el dipolo se erige como uno de los más fundamentales y ampliamente utilizados, sirviendo como base para comprender conceptos más complejos y como punto de partida para innumerables aplicaciones. Entender cómo calcular y caracterizar un dipolo es crucial para cualquier entusiasta de la radiofrecuencia, ingeniero o radioaficionado que busque optimizar sus sistemas de transmisión y recepción. Acompáñanos en este profundo viaje para desentrañar los misterios de las antenas dipolo, desde sus principios más básicos hasta sus variaciones más ingeniosas.
El corazón de cualquier antena dipolo reside en su capacidad para resonar a una frecuencia específica, lo que le permite radiar o captar energía de manera eficiente. Esta resonancia está intrínsecamente ligada a su longitud física. En su versión más elemental, un dipolo consiste en dos elementos conductores rectilíneos, colineales y de igual longitud, alimentados en el centro. La longitud total de este dipolo, para que resuene a una frecuencia dada, es aproximadamente la mitad de la longitud de onda (λ/2) de esa frecuencia. Esta relación fundamental es la piedra angular para el cálculo inicial de cualquier dipolo.
- El Dipolo Simple o de Media Onda: Fundamentos y Cálculo
- Tipos de Dipolos y sus Aplicaciones
- Propiedades Eléctricas Fundamentales del Dipolo
- Derivados y Evoluciones del Dipolo
- Tabla Comparativa de Tipos de Antenas
- Preguntas Frecuentes sobre el Cálculo y Diseño de Dipolos
- ¿Cuál es la fórmula básica para calcular la longitud de una antena dipolo de media onda?
- ¿Cuánto mide un dipolo para una frecuencia de 14 MHz?
- ¿Qué es el acortamiento eléctrico en una antena dipolo?
- ¿Cuál es la impedancia de un dipolo simple y un dipolo doblado?
- ¿Qué significa la ganancia de una antena en dBi y dBd?
El Dipolo Simple o de Media Onda: Fundamentos y Cálculo
El dipolo de media onda es la configuración más básica y un punto de referencia para muchas otras antenas. Su longitud ideal teórica es de media longitud de onda de la frecuencia a la que se desea operar. Para calcular esta longitud, se utiliza una fórmula sencilla que relaciona la velocidad de la luz (aproximadamente 300,000,000 metros por segundo en el vacío) con la frecuencia. La longitud de onda (λ) se obtiene dividiendo la velocidad de la luz (c) entre la frecuencia (f): λ = c / f. Por lo tanto, un dipolo de media onda tendría una longitud de λ/2.
En la práctica, la longitud de un dipolo de media onda se calcula comúnmente con las siguientes fórmulas, dependiendo de la unidad de medida deseada:
- Para una longitud en metros: Longitud (m) = 150 / Frecuencia (MHz)
- Para una longitud en pies: Longitud (pies) = 468 / Frecuencia (MHz)
Es importante destacar que estas fórmulas proporcionan un punto de partida teórico. Debido a diversos factores, como el efecto de bordes, el diámetro del conductor, la proximidad de otros objetos o el suelo, y la permitividad del medio, la longitud real física del dipolo será ligeramente inferior a la calculada. Este fenómeno se conoce como acortamiento eléctrico y suele ser del orden del 5% (es decir, la longitud real será aproximadamente el 95% de la longitud calculada). Por ejemplo, para una antena resonante en la banda de 10 metros, a una frecuencia de 28.9 MHz:
- Longitud teórica = 150 / 28.9 MHz ≈ 5.19 metros
- Longitud práctica (con acortamiento eléctrico del 5%) ≈ 5.19 m * 0.95 ≈ 4.93 metros
La impedancia de un dipolo simple en el espacio ideal es de aproximadamente 73 Ohms. Esta impedancia es un factor crítico para el acoplamiento de la antena con la línea de transmisión y el equipo de radio, asegurando la máxima transferencia de potencia.
Tipos de Dipolos y sus Aplicaciones
Más allá del dipolo simple, existen numerosas variaciones diseñadas para adaptarse a necesidades específicas, optimizando espacio, ganancia o ancho de banda:
Dipolo en V Invertida
Esta configuración es popular por su facilidad de instalación y bajo volumen. Consiste en un dipolo cuyos brazos han sido doblados hacia abajo, formando una 'V' invertida. Autores especializados sugieren que el ángulo de la 'V' no debe ser inferior a 120 grados, y los extremos deben estar lo más lejos posible del suelo para evitar alteraciones en la frecuencia de resonancia debido a capacidades inducidas por la proximidad a la tierra. Es muy valorado por radioaficionados en expediciones debido a su portabilidad y rapidez de montaje.

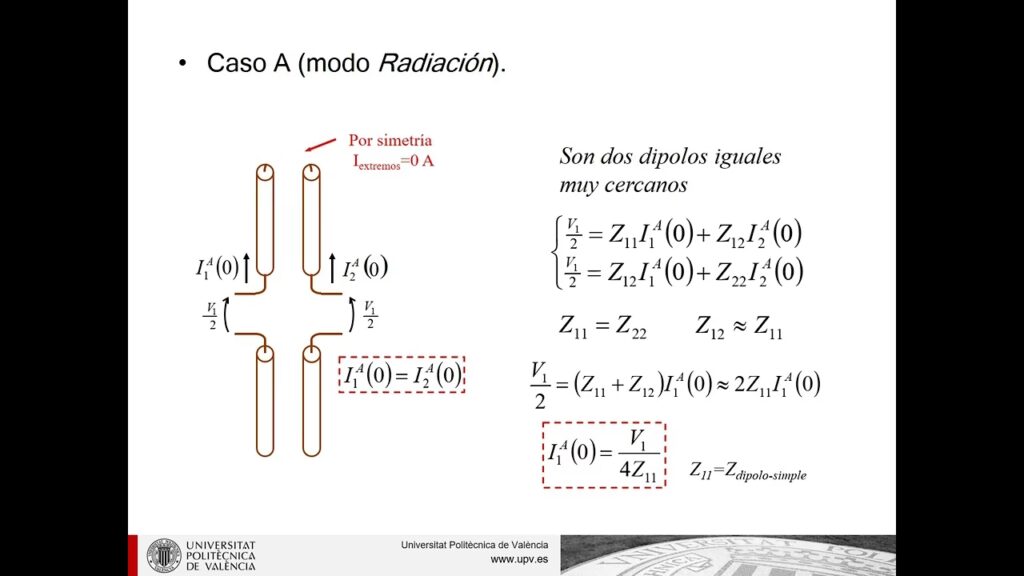

Dipolo Doblado
El dipolo doblado es una antena donde los brazos se pliegan sobre sí mismos y sus extremos se unen, formando un bucle cerrado. La característica más notable de este diseño es su impedancia de 300 Ohms en el espacio ideal, a diferencia de los 73 Ohms del dipolo simple. Esto lo hace ideal para ser alimentado con líneas de transmisión de 300 Ohms, como el cable bifilar. Aunque parece una antena doble, funciona como una única antena con una longitud de onda completa de corriente circulando.
Dipolo de Brazos Plegados
Similar al doblado, pero solo una pequeña parte del extremo de cada brazo está plegada. Esta modificación permite economizar espacio, aunque a costa de una ligera reducción en la eficiencia de la antena.
Dipolo Eléctricamente Acortado
Cuando el espacio es una limitación severa, se puede acortar físicamente un dipolo reemplazando un segmento de cada brazo (a menudo el tercio central) con un solenoide o bobina de carga. Si bien esto reduce significativamente la longitud física de la antena, conlleva desventajas importantes como una menor eficiencia, una impedancia alterada y un ancho de banda considerablemente más estrecho.
Dipolo Elemental
Conceptualmente, un dipolo elemental es una porción infinitesimal de conductor (mucho más pequeña que la longitud de onda) por la que circula una corriente alterna. Aunque no es realizable en la práctica como una antena independiente (la corriente debe venir de algún lugar y salir a otro), es fundamental para el cálculo teórico del campo eléctrico lejano radiado por cualquier antena. Las ecuaciones complejas que describen su campo eléctrico (`Eθ = jI₀sinθ / (2ε₀cr) * (δℓ/λ) * e^(j(ωt - kr))`) son la base para entender cómo se irradia la energía y cómo se distribuyen los campos eléctricos y magnéticos en el espacio.
Dipolo Corto
Un dipolo corto es una versión práctica del dipolo elemental, con una longitud total (L) aún muy pequeña comparada con la longitud de onda (λ). A diferencia del elemental, este sí se puede construir y alimentar en el centro. La corriente es máxima en el centro y decae linealmente hacia cero en los extremos. Su campo lejano (`Eθ = jI₀sinθ / (4ε₀cr) * (L/λ) * e^(j(ωt - kr))`) muestra que la emisión es máxima en el plano perpendicular al dipolo y nula en la dirección de los conductores, resultando en un diagrama de emisión en forma de toro. La resistencia en serie de este dipolo es muy baja (`R_serie = 20π²(L/λ)²)`, lo que implica una baja eficiencia de radiación para longitudes muy cortas.
Propiedades Eléctricas Fundamentales del Dipolo
Comprender las propiedades eléctricas de un dipolo es esencial para su diseño y optimización:
Tensión y Corriente
En la frecuencia de resonancia de un dipolo, el punto medio de alimentación actúa como un nodo de tensión (donde la tensión es mínima, idealmente cero) y un vientre de corriente (donde la corriente es máxima). A medida que nos alejamos del centro hacia los extremos, la corriente disminuye hasta ser cero en los extremos, mientras que la tensión aumenta hasta ser máxima en los mismos.
Diagrama de Emisión
Una antena dipolo no irradia energía de manera uniforme en todas las direcciones; es una antena direccional. Su patrón de radiación típico tiene la forma de un toroide (similar a una dona), con la máxima radiación perpendicular al eje del dipolo y una radiación nula a lo largo del eje. Esto significa que si un dipolo está horizontal, la máxima señal se irradiará hacia los lados, y la mínima hacia sus extremos.
Polarización
La polarización de una antena se refiere a la orientación del campo eléctrico de la onda radiada con respecto a la Tierra. Si el dipolo es paralelo al plano de la Tierra, la onda tendrá polarización horizontal. Si el dipolo es perpendicular al plano de la Tierra, la onda tendrá polarización vertical. La elección de la polarización es crucial para la comunicación, ya que las antenas transmisora y receptora deben tener la misma polarización para una máxima eficiencia de transferencia de señal. En bandas de HF y VHF (banda lateral única), se prefiere la polarización horizontal, mientras que en VHF (frecuencia modulada) se usa comúnmente la polarización vertical.
Impedancia
Como se mencionó, la impedancia de un dipolo simple de media onda en el espacio ideal es de aproximadamente 73 Ohms. Para un dipolo doblado, la impedancia es de 300 Ohms. En la práctica, la impedancia real de una antena es una función compleja de su longitud, diámetro del conductor, altura sobre el suelo y el entorno circundante. Un correcto acoplamiento de impedancia entre la antena y la línea de transmisión (coaxial, bifilar, etc.) es vital para minimizar las pérdidas por reflexión y asegurar que la mayor cantidad de potencia posible sea radiada o recibida.
Ganancia del Dipolo
La ganancia de una antena es una medida de su capacidad para enfocar la energía radiada en una dirección particular, en comparación con una antena de referencia. Se expresa a menudo en decibelios (dB). La referencia más común es la antena isotrópica (dBi), un radiador teórico que irradia uniformemente en todas direcciones. Otra referencia es el dipolo de media onda (dBd).
La ganancia de un dipolo de media onda es de aproximadamente 2.15 dBi (o 0 dBd, por definición). Esto significa que en su dirección de máxima radiación, irradia 2.15 dB más potencia por unidad de superficie que una antena isotrópica alimentada con la misma potencia. A continuación, se presenta una tabla de ganancias para dipolos de diferentes longitudes (en relación con una antena isotrópica, no en dB):
| Longitud en λ | Ganancia |
|---|---|
| << λ | 1.50 |
| 0.5 | 1.64 |
| 1.0 | 1.80 |
| 1.5 | 2.00 |
| 2.0 | 2.30 |
| 3.0 | 2.80 |
| 4.0 | 3.50 |
| 8.0 | 7.10 |
La fórmula general para la ganancia de un dipolo corto, por ejemplo, es `G = π(L/λ)² / (ε₀c * (2π / (3ε₀c)) * (L/λ)²)`. La ganancia es un parámetro clave para determinar el alcance y la calidad de una comunicación.
Ancho de Banda del Dipolo
El ancho de banda de una antena se refiere al rango de frecuencias sobre el cual la antena opera eficientemente, manteniendo sus características dentro de límites aceptables (como la impedancia o el patrón de radiación). Los dipolos de media onda son considerados antenas de banda estrecha, con un ancho de banda de aproximadamente el 15%. Esto significa que su rendimiento óptimo se concentra en una banda de frecuencias relativamente limitada alrededor de su frecuencia de resonancia. La potencia normalizada de un dipolo de media onda, que se puede observar en gráficos derivados de la fórmula `Pd ≈ (15 * Im² / (π * r²)) * [(cos(β * L * cos(θ)) - cos(β * L)) / sin(θ)]²`, donde `β = 2π / λ`, demuestra esta característica.
Derivados y Evoluciones del Dipolo
El concepto de dipolo ha evolucionado en una multitud de diseños para diversas aplicaciones:
Antena Yagi
La antena Yagi, o Yagi-Uda, es una extensión direccional del dipolo. Consiste en un dipolo alimentado (elemento activo) al que se le añaden elementos parásitos: uno o más directores (ligeramente más cortos y delante) y un reflector (ligeramente más largo y detrás). Los directores y reflectores no están conectados a la línea de transmisión, sino que interactúan con el campo electromagnético para concentrar la energía en una dirección específica, aumentando significativamente la ganancia y la direccionalidad. Son ampliamente utilizadas para la recepción de televisión (VHF y UHF) y en comunicaciones de radioaficionados de largo alcance.
Antena Moxon
La antena Moxon es un tipo de antena direccional compacta, a menudo de dos elementos (un dipolo y un reflector doblado en forma de caja), que ofrece una excelente relación adelante/atrás y un ancho de banda razonable para su tamaño, siendo muy popular entre los radioaficionados.
Antena Spiderbeam
La Spiderbeam es una antena liviana, multibanda y transportable, esencialmente una variación compleja del dipolo original en forma de telaraña. Su diseño permite operar en múltiples bandas de frecuencia con un peso y volumen reducidos, ideal para expediciones.
Antena HB9CV
Diseñada por Rudolf Baumgartner, la HB9CV es una antena de dos elementos (dipolo y reflector) con un conductor que los une para introducir un cambio de fase. Esto le otorga excelentes propiedades de ganancia y una muy buena relación de ganancia adelante/atrás, siendo utilizada principalmente en VHF y UHF.
Antena de Cuadro (Loop Antenna)
Se trata de una antena compuesta por un lazo o bobina de alambre. Existen dos tipos principales: los de gran tamaño, auto-resonantes (circunferencia cercana a una longitud de onda), utilizados para transmisión y recepción; y los pequeños (menos del 1% de una longitud de onda), muy ineficientes para transmitir pero útiles para la recepción, como las antenas de ferrita en radios AM. Las antenas de cuadro pequeñas tienen un patrón de radiación dipolar y se usan para la radiogoniometría (localización de transmisores).
Para una antena de cuadro pequeña, cuyo tamaño es despreciable en comparación con la longitud de onda (menor a 0.1λ), la corriente es esencialmente constante a lo largo del bucle. Su campo de radiación se expresa como `Eθ = 120π² * (I * N * A / (r * λ²)) * cosθ`, donde I es la corriente, A es el área del bucle, r es la distancia, θ es el ángulo desde el plano del bucle y N es el número de vueltas. La resistencia de radiación (`Rr = 320π² * (A * N²) / λ⁴`) suele ser muy baja (a menudo menos de una décima de Ohm), lo que resulta en una eficiencia muy baja (menos del 10%) para estos diseños pequeños. Para el acoplamiento, se suele usar un capacitor en paralelo para crear resonancia.
Antena Monopolo o de Plano de Tierra (Ground Plane)
Se deriva de un dipolo vertical. Si se coloca un elemento de dipolo perpendicular a una gran placa metálica (plano de tierra), el elemento inferior del dipolo se 'refleja' virtualmente en la placa. Cuando el plano de tierra es suficientemente grande (aproximadamente media longitud de onda cuadrada o más), la resistencia de radiación es de unos 36 Ohms. Es ideal cuando el dispositivo receptor o transmisor está encerrado en una carcasa metálica que puede servir como plano de tierra efectivo. Si el plano de tierra es inadecuado o el elemento radiante es demasiado corto, la resistencia de radiación disminuye y la reactancia capacitiva aumenta, lo que reduce drásticamente la eficiencia.
Antena F Invertida (IFA)
Una configuración popular para antenas compactas y eficientes. Es una forma de antena monopolo de cuarto de onda donde la parte superior del elemento radiante se dobla 90 grados, permitiendo que la antena se ajuste dentro de un espacio reducido. Esta flexión introduce capacitancia, que debe compensarse para lograr un buen acoplamiento de impedancia. A menudo se implementa en placas de circuito impreso (PCB) y puede tener variaciones como la PIFA (Planar Inverted F Antenna), que utiliza una placa metálica paralela al plano de tierra para un mayor ancho de banda y la posibilidad de multibanda.
Antena Helical
Las antenas helicoidales se construyen enrollando un alambre rígido en forma de espiral. Esto permite que una longitud de cable de media onda o un cuarto de onda se comprima en un tamaño físico mucho más pequeño. La antena resuena cuando la longitud del cable es aproximadamente media longitud de onda, pero la resistencia de radiación es menor que la de un dipolo estándar, lo que reduce la eficiencia. Son útiles cuando el tamaño es una limitación crítica y la eficiencia puede ser sacrificada hasta cierto punto.
Antena Patch
Ideal para frecuencias de microondas (2.4 GHz y superiores). Consiste en una forma geométrica chapada (el 'parche') en un lado de una placa de circuito impreso, con un plano de tierra en el lado opuesto. La radiación máxima es perpendicular a la placa. Su dimensión principal (L) es aproximadamente media longitud de onda, ajustada por el efecto de borde y la constante dieléctrica del material de la placa. Son compactas, de bajo perfil y se integran fácilmente en dispositivos.
Tabla Comparativa de Tipos de Antenas
Para facilitar la comprensión, presentamos una tabla comparativa de las características clave de algunos tipos de antenas:
| Tipo de Antena | Longitud Típica | Impedancia (Ideal) | Ganancia Típica (dBi) | Ventajas | Desventajas | Uso Común |
|---|---|---|---|---|---|---|
| Dipolo Simple (λ/2) | λ/2 | 73 Ω | 2.15 | Simple, eficiente, fácil de construir | Gran tamaño para bajas frecuencias, banda estrecha | HF, VHF (radioaficionados) |
| Dipolo en V Invertida | λ/2 | ~73 Ω (variable) | ~2.0 | Portátil, fácil instalación, bajo perfil | Sensible al ángulo y altura sobre el suelo | Expediciones, portátil (HF) |
| Dipolo Doblado | λ/2 | 300 Ω | 2.15 | Buena impedancia para líneas bifilares, mayor ancho de banda | Más complejo de construir que el simple | TV (VHF/UHF), HF |
| Yagi | Múltiples elementos | Variable (ajustable) | 6-15+ | Alta ganancia, muy direccional | Gran tamaño, direccionalidad fija, banda estrecha | TV, comunicaciones punto a punto (VHF/UHF) |
| Monopolo (λ/4) | λ/4 | 36 Ω | 5.15 | Compacto (vertical), requiere plano de tierra | Requiere plano de tierra eficiente, menor eficiencia sin él | VHF, UHF (móvil, base) |
| Antena F Invertida (IFA) | ~λ/4 (plegada) | Variable (ajustable) | ~0 a 2 | Muy compacta, bajo perfil, integración PCB | Menor eficiencia que dipolo λ/2, requiere ajuste | Dispositivos portátiles (Wi-Fi, Bluetooth) |
| Antena de Cuadro (pequeña) | <0.1λ | Muy baja (<1 Ω) | Muy baja | Inmune al plano de tierra, compacta | Extremadamente ineficiente para TX | Receptores AM, RFID, radiogoniometría |
| Antena Helical | ~λ/2 (enrollada) | Variable (ajustable) | ~0 a 3 | Muy compacta, polarización elíptica | Menor eficiencia, requiere plano de tierra | Dispositivos portátiles, walkie-talkies |
| Antena Patch | ~λ/2 (plana) | Variable (ajustable) | 7-8 | Bajo perfil, robusta, fácil fabricación PCB, direccional | Banda estrecha, sensible a la fabricación, para altas frecuencias | Wi-Fi, GPS, satélite (microondas) |
Preguntas Frecuentes sobre el Cálculo y Diseño de Dipolos
¿Cuál es la fórmula básica para calcular la longitud de una antena dipolo de media onda?
La fórmula más común para la longitud total de un dipolo de media onda es: Longitud (m) = 150 / Frecuencia (MHz) o Longitud (pies) = 468 / Frecuencia (MHz). Recuerda aplicar un factor de acortamiento eléctrico (aproximadamente 0.95) para la longitud real.
¿Cuánto mide un dipolo para una frecuencia de 14 MHz?
Utilizando la fórmula Longitud (m) = 150 / Frecuencia (MHz):
Longitud teórica = 150 / 14 MHz ≈ 10.71 metros.
Aplicando el acortamiento eléctrico del 5% (multiplicando por 0.95):
Longitud práctica ≈ 10.71 m * 0.95 ≈ 10.17 metros.
¿Qué es el acortamiento eléctrico en una antena dipolo?
El acortamiento eléctrico es el fenómeno por el cual la longitud física real de una antena dipolo resonante es ligeramente menor (aproximadamente un 5%) que su longitud teórica calculada. Esto se debe a efectos capacitivos en los extremos del conductor, el diámetro del cable y la influencia del entorno.
¿Cuál es la impedancia de un dipolo simple y un dipolo doblado?
La impedancia de un dipolo simple de media onda en el espacio ideal es de aproximadamente 73 Ohms. La impedancia de un dipolo doblado en el espacio ideal es de aproximadamente 300 Ohms.
¿Qué significa la ganancia de una antena en dBi y dBd?
La ganancia de una antena mide su capacidad para enfocar la energía en una dirección. dBi (decibelios isotrópicos) compara la ganancia con una antena isotrópica teórica que irradia uniformemente en todas direcciones. dBd (decibelios dipolo) compara la ganancia con un dipolo de media onda. Un dipolo de media onda tiene una ganancia de 2.15 dBi, por lo que 0 dBd equivale a 2.15 dBi.
El estudio de las antenas dipolo es un campo vasto y fascinante que combina la teoría electromagnética con la aplicación práctica. Desde el simple cable de media onda hasta las complejas formaciones de antenas Yagi o las compactas IFA, el dipolo es un concepto central en el diseño de sistemas de comunicación. Dominar su cálculo, comprender sus propiedades eléctricas y conocer sus diversas configuraciones son pasos esenciales para cualquier persona que desee adentrarse en el apasionante mundo de la radiofrecuencia y asegurar que sus señales viajen eficazmente por el aire.
