Guía Definitiva para Elegir el Diámetro de Tubería

La selección del diámetro de tubería adecuado es una decisión crítica en cualquier proyecto de ingeniería o fontanería, ya sea para una instalación residencial, comercial o industrial. Un dimensionamiento incorrecto puede llevar a una serie de problemas, desde una eficiencia operativa deficiente y un aumento en los costos energéticos, hasta fallas estructurales o una vida útil reducida del sistema. Elegir el diámetro correcto no es solo una cuestión de intuición; implica comprender una serie de principios físicos y considerar múltiples factores técnicos y económicos. Este artículo te guiará a través de los aspectos esenciales para tomar decisiones informadas y asegurar el éxito de tus instalaciones hidráulicas o de fluidos.

Un sistema de tuberías bien dimensionado garantiza que el fluido (agua, gas, aire, etc.) se transporte de manera eficiente, con la presión y el caudal adecuados, y minimizando las pérdidas energéticas. Por el contrario, un diámetro demasiado pequeño puede generar velocidades excesivas, ruido, erosión interna, alta pérdida de carga y una presión insuficiente en los puntos de uso. Un diámetro excesivamente grande, aunque pueda parecer una solución segura, conlleva un aumento innecesario en los costos de material e instalación, y puede provocar velocidades de flujo bajas que propicien la sedimentación de partículas o la proliferación de bacterias en sistemas de agua potable, además de ocupar más espacio.

Factores Clave a Considerar en el Dimensionamiento de Tuberías

La correcta elección del diámetro de una tubería depende de la interacción de varios elementos fundamentales. Entender cada uno de ellos es el primer paso para un diseño óptimo.

1. Caudal (Q) Requerido

El caudal es, quizás, el factor más importante. Se refiere al volumen de fluido que debe pasar por la tubería en una unidad de tiempo (por ejemplo, litros por segundo o galones por minuto). Para determinarlo, es necesario conocer la demanda total del sistema. En una vivienda, esto implica sumar los caudales de los aparatos sanitarios que podrían funcionar simultáneamente. En la industria, se considerarían los procesos que requieren el suministro de fluido. Un caudal insuficiente resultará en un rendimiento deficiente de los equipos o puntos de consumo.

2. Presión Disponible y Presión Requerida

Es crucial conocer la presión de suministro en el punto de inicio del sistema y la presión mínima necesaria en los puntos de consumo más desfavorables. La diferencia entre estas dos presiones debe ser suficiente para superar las pérdidas de carga que se producirán a lo largo de la tubería, en accesorios (codos, válvulas), cambios de dirección y elevaciones. Si la presión disponible es baja, se necesitarán diámetros mayores para compensar las pérdidas y mantener un flujo adecuado.

3. Pérdida de Carga por Fricción

Cuando un fluido se mueve a través de una tubería, experimenta una resistencia debido a la fricción con las paredes internas y la turbulencia. Esta resistencia se manifiesta como una disminución de la presión, conocida como pérdida de carga. La pérdida de carga es directamente proporcional a la longitud de la tubería y a la rugosidad interna del material, e inversamente proporcional al diámetro. Diámetros más pequeños y tuberías más largas con materiales rugosos generarán mayores pérdidas de carga.

4. Velocidad del Fluido

La velocidad a la que el fluido se mueve dentro de la tubería es un parámetro crítico. Existen rangos de velocidad óptimos que buscan un equilibrio: velocidades demasiado bajas pueden causar sedimentación en sistemas de agua con partículas o estancamiento, mientras que velocidades demasiado altas pueden provocar ruido, vibraciones, erosión de la tubería (especialmente en codos y accesorios), y un aumento significativo en la pérdida de carga. Para la mayoría de las aplicaciones de agua potable, se recomiendan velocidades entre 0.6 y 2.5 metros por segundo (m/s) en sistemas residenciales y hasta 3 m/s en algunas aplicaciones industriales, aunque estos valores pueden variar según la normativa y el tipo de fluido.

5. Tipo de Fluido y sus Propiedades

Las propiedades del fluido transportado, como su viscosidad, densidad y temperatura, influyen directamente en la fricción y la pérdida de carga. Por ejemplo, fluidos más viscosos o a temperaturas bajas pueden requerir diámetros mayores para lograr el mismo caudal con una pérdida de carga aceptable. La presencia de partículas sólidas en el fluido también puede influir, requiriendo velocidades mínimas para evitar sedimentación o velocidades máximas para evitar la abrasión.

6. Material de la Tubería

El material de la tubería (PVC, cobre, PEX, acero, hierro fundido, etc.) afecta la rugosidad interna de la superficie. Materiales más lisos (como el PVC o PEX nuevo) ofrecen menos resistencia al flujo que materiales más rugosos (como el hierro galvanizado o tuberías antiguas con incrustaciones). La rugosidad es un factor clave en las fórmulas de pérdida de carga y debe ser considerada para un cálculo preciso.

7. Consideraciones Económicas y de Espacio

Aunque no son factores técnicos directos del flujo, el costo de la tubería y su instalación, así como el espacio disponible para su tendido, son consideraciones prácticas importantes. Un diámetro mayor es generalmente más caro y requiere más espacio, lo que puede ser un factor limitante en algunas construcciones. Es fundamental encontrar el equilibrio entre la eficiencia hidráulica y la viabilidad económica del proyecto.

Métodos y Cálculos para la Selección del Diámetro

Una vez que se comprenden los factores, el siguiente paso es aplicar los principios y herramientas para el dimensionamiento.

1. Ecuación de Continuidad

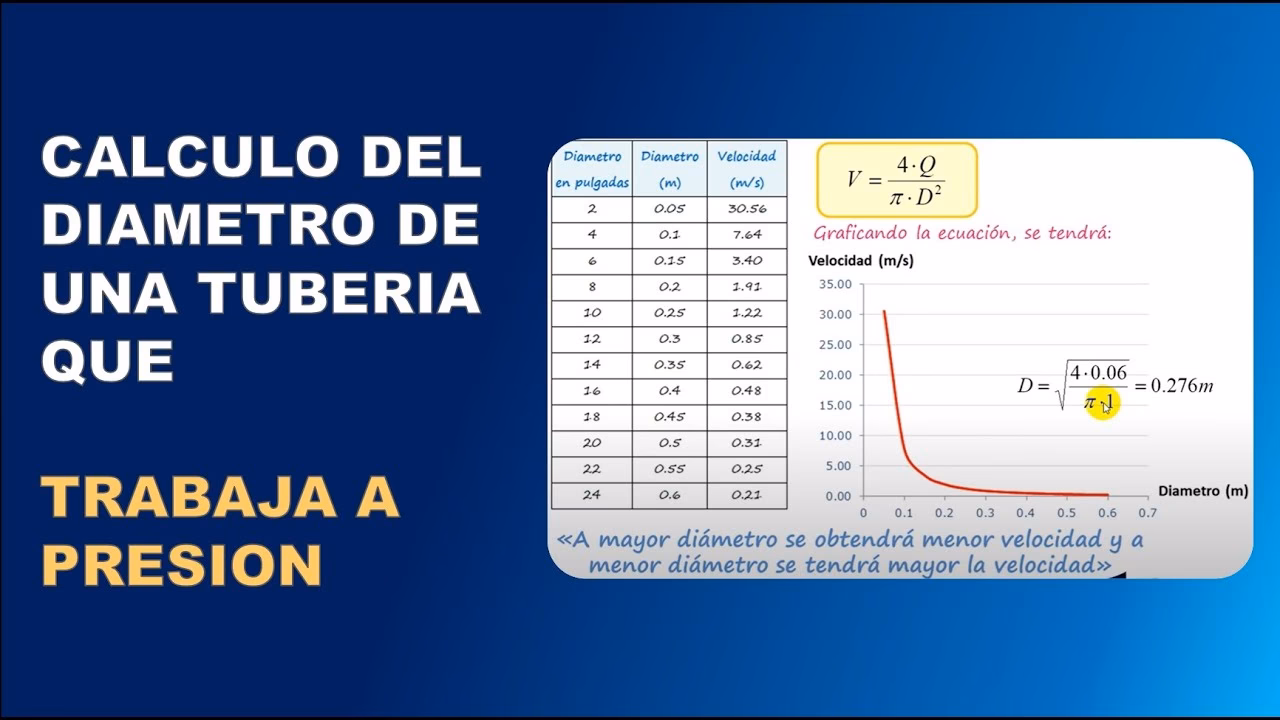

La ecuación de continuidad (Q = A * V) es fundamental. Relaciona el caudal (Q), el área de la sección transversal de la tubería (A) y la velocidad del fluido (V). Si conocemos el caudal requerido y la velocidad deseada, podemos calcular el área necesaria y, por ende, el diámetro. Por ejemplo, si un proyecto requiere un caudal de 1 litro por segundo (0.001 m³/s) y deseamos una velocidad de 1.5 m/s para evitar ruido y excesiva pérdida de carga, el área necesaria sería A = Q/V = 0.001 / 1.5 = 0.000667 m². A partir del área (A = π * (D²/4)), se puede despejar el diámetro D.

2. Fórmulas de Pérdida de Carga

Existen varias fórmulas empíricas y teóricas para calcular la pérdida de carga, siendo las más comunes la fórmula de Darcy-Weisbach y la fórmula de Hazen-Williams. La fórmula de Darcy-Weisbach es más universal y aplicable a una mayor variedad de fluidos y regímenes de flujo (laminar o turbulento), pero requiere el cálculo del factor de fricción de Moody. La fórmula de Hazen-Williams es más sencilla y ampliamente utilizada para el flujo de agua en tuberías a presión, pero es menos precisa para otros fluidos o condiciones extremas. Estas fórmulas permiten iterar y ajustar el diámetro hasta que la pérdida de carga calculada esté dentro de los límites aceptables para la presión disponible.

3. Tablas y Ábacos de Dimensionamiento

Para simplificar el proceso, especialmente en aplicaciones comunes como sistemas de agua potable y desagües, se utilizan ampliamente tablas y ábacos de dimensionamiento. Estas herramientas precalculadas, basadas en las fórmulas de pérdida de carga y velocidades recomendadas, permiten seleccionar el diámetro apropiado para un caudal y una pérdida de carga específica por unidad de longitud. Son muy prácticas y son la herramienta principal para muchos profesionales en el día a día.

4. Software de Simulación y Cálculo

Para proyectos complejos, los ingenieros utilizan software especializado de diseño hidráulico. Estas herramientas pueden simular el comportamiento del flujo en redes de tuberías complejas, calcular automáticamente las pérdidas de carga, las presiones en cada punto y optimizar el diámetro de las tuberías para diferentes escenarios. Son indispensables para grandes instalaciones donde la precisión es primordial.

Errores Comunes al Elegir el Diámetro de Tubería

Evitar estos errores puede ahorrar tiempo, dinero y futuros dolores de cabeza.

1. Sobredimensionamiento (Diámetro Demasiado Grande)

• Costo Elevado: Materiales y accesorios más grandes son más caros.
• Bajas Velocidades: Puede provocar sedimentación de sólidos, acumulación de aire, o incluso el crecimiento bacteriano en el caso de agua potable.
• Mayor Espacio: Requiere más espacio para la instalación, lo que puede ser un problema en áreas confinadas.
• Menor Auto-Limpieza: En sistemas de desagüe, velocidades bajas pueden no arrastrar eficientemente los residuos.

2. Subdimensionamiento (Diámetro Demasiado Pequeño)

• Baja Presión en Puntos de Consumo: No llega suficiente agua o fluido con la presión deseada.
• Alta Pérdida de Carga: Se necesita más energía (bombeo) para mover el fluido.
• Ruido y Vibraciones: Las altas velocidades pueden generar ruidos molestos y vibraciones en las tuberías.
• Erosión y Desgaste Prematuro: La fricción excesiva puede acelerar el deterioro interno de la tubería, especialmente en codos y válvulas.
• Golpe de Ariete: Mayor probabilidad de experimentar golpes de ariete al cerrar rápidamente válvulas, lo que puede dañar el sistema.
• Mayor Consumo Energético: Si se utilizan bombas, estas deberán trabajar más duro para superar la resistencia, aumentando el consumo de electricidad.

Consejos Prácticos y Mejores Prácticas

• Consultar Normativas Locales: Las regulaciones de construcción y fontanería de cada región o país suelen especificar diámetros mínimos para ciertas aplicaciones, así como velocidades máximas permitidas. Cumplir con la normativa es obligatorio y garantiza un nivel básico de seguridad y rendimiento.
• Considerar el Crecimiento Futuro: Si se prevé una expansión del sistema o un aumento en la demanda en el futuro, es prudente considerar un diámetro ligeramente mayor al estrictamente necesario para evitar costosas modificaciones posteriores.
• Realizar un Diagrama de Tuberías (Isométrico o Esquema): Un buen plano del sistema con las longitudes de tubería y la ubicación de accesorios ayuda a estimar con precisión las pérdidas de carga totales.
• No Olvidar los Accesorios: Cada codo, válvula, te o reducción añade una pérdida de carga equivalente a una cierta longitud de tubería recta. Estas pérdidas deben sumarse a las pérdidas por fricción de la tubería.
• Buscar Asesoramiento Profesional: Para proyectos complejos o si tienes dudas, siempre es recomendable consultar a un ingeniero hidráulico o un fontanero certificado. Su experiencia puede ser invaluable.
• Priorizar la Eficiencia Energética: Un buen dimensionamiento no solo asegura el flujo, sino que también minimiza la energía necesaria para bombear el fluido, lo que se traduce en ahorro a largo plazo.

Preguntas Frecuentes (FAQ)

¿Qué sucede si el diámetro de la tubería es demasiado grande?

Si el diámetro es demasiado grande, el costo inicial del material y la instalación será mayor de lo necesario. Además, la velocidad del fluido será baja, lo que puede llevar a problemas como la sedimentación de partículas, la acumulación de aire en puntos altos y, en sistemas de agua potable, el crecimiento de bacterias debido al estancamiento o la falta de renovación adecuada del agua. También ocupa más espacio.

¿Y si el diámetro de la tubería es demasiado pequeño?

Un diámetro demasiado pequeño genera una alta velocidad del fluido, lo que incrementa significativamente la pérdida de carga por fricción. Esto resulta en una baja presión en los puntos de consumo, ruido excesivo, vibraciones, y un mayor riesgo de erosión interna y desgaste prematuro de la tubería y los accesorios. Las bombas, si las hay, trabajarán más, consumiendo más energía.

¿Influye el material de la tubería en la elección del diámetro?

Sí, absolutamente. Diferentes materiales tienen diferentes grados de rugosidad interna. Materiales más lisos (como el PVC o PEX) ofrecen menos resistencia al flujo que materiales más rugosos (como el acero al carbono o el hierro fundido con el tiempo). Esta rugosidad es un parámetro clave en las fórmulas de cálculo de pérdida de carga y debe tenerse en cuenta para obtener un dimensionamiento preciso.

¿Necesito contratar a un profesional para calcular el diámetro de mis tuberías?

Para proyectos sencillos en el hogar, como reemplazar una sección de tubería existente o añadir un grifo, a menudo se pueden utilizar tablas de dimensionamiento estándar o seguir la práctica común. Sin embargo, para sistemas completos de una vivienda nueva, sistemas de calefacción, sistemas de riego complejos o cualquier instalación industrial, es altamente recomendable contratar a un ingeniero o un fontanero con experiencia. Ellos tienen las herramientas y el conocimiento para realizar los cálculos precisos y garantizar un sistema eficiente y seguro.

¿Existen tablas estándar para elegir el diámetro de las tuberías?

Sí, existen numerosas tablas y ábacos estandarizados que se utilizan comúnmente en la industria de la fontanería y la ingeniería. Estas tablas suelen estar organizadas por tipo de aplicación (agua potable, desagüe, gas), caudal requerido y pérdida de carga máxima permitida, facilitando la selección del diámetro adecuado sin necesidad de realizar cálculos complejos en cada ocasión. Siempre es importante asegurarse de que las tablas utilizadas sean apropiadas para el tipo de fluido, material de tubería y normativa aplicable.

En resumen, la elección del diámetro de tubería es un pilar fundamental en el diseño de cualquier sistema de fluidos. No es una decisión trivial, sino el resultado de un análisis cuidadoso de múltiples factores interrelacionados: caudal, presión, pérdidas de carga, velocidad, tipo de fluido y material. Un dimensionamiento adecuado no solo asegura el funcionamiento óptimo del sistema, sino que también contribuye a la sostenibilidad, minimizando los costos operativos y extendiendo la vida útil de la instalación. Al invertir tiempo en una planificación precisa y, si es necesario, buscar el consejo de expertos, se sentarán las bases para un sistema hidráulico eficiente, confiable y duradero.
