Medición del Diámetro de Partículas: Técnicas y Cálculos

En un mundo donde la precisión es clave, el tamaño de las partículas de un material puede ser tan determinante como su composición química. Desde la efectividad de un medicamento hasta la resistencia de un material de construcción, pasando por la textura deseada en un alimento, el diámetro de las partículas juega un papel crucial. La capacidad de medir y caracterizar estas diminutas entidades ha revolucionado innumerables industrias, permitiendo un control de calidad sin precedentes y abriendo las puertas a la innovación. Pero, ¿cómo se logra esta hazaña de la ingeniería y la ciencia? La respuesta reside en una variedad de sofisticadas técnicas basadas en principios físicos, muchas de las cuales dependen de complejos cálculos y avanzados instrumentos automatizados.

La Importancia Fundamental del Diámetro de Partícula

El tamaño de las partículas no es solo una curiosidad científica; es una propiedad física que impacta directamente en el rendimiento, la estabilidad y la funcionalidad de casi cualquier producto imaginable. Pensemos, por ejemplo, en la industria farmacéutica, donde la disolución y biodisponibilidad de un fármaco están intrínsecamente ligadas al tamaño de sus partículas. En la industria alimentaria, la sensación en boca del chocolate o la capacidad de bombeo de una salsa dependen directamente de la granulometría. Incluso en la construcción, el tamaño de las partículas del cemento o los áridos afecta la resistencia y durabilidad de las estructuras. Comprender y controlar la Distribución del Tamaño de Partículas (PSD) es, por tanto, un pilar fundamental para el control de calidad, la optimización de procesos y la investigación y desarrollo en múltiples sectores.

Técnicas de Medición Basadas en la Dispersión de Luz

Entre los métodos más extendidos y avanzados para la caracterización de partículas se encuentran aquellos que aprovechan el fenómeno de la Dispersión de Luz. Estas técnicas ópticas permiten la caracterización de muestras de manera relativamente sencilla, facilitando un control de calidad mejorado en industrias como la farmacéutica, alimentaria, cosmética y de producción de polímeros. Los avances recientes en estas tecnologías han sido notables, ofreciendo soluciones cada vez más precisas y eficientes.

Dispersión Dinámica de Luz (DLS): El Estándar Nanométrico

La Dispersión Dinámica de Luz, o DLS por sus siglas en inglés (Dynamic Light Scattering), se ha consolidado como una técnica estándar en la industria y la más utilizada en el ámbito académico para la caracterización de partículas en el rango de los nanómetros a los micrómetros bajos. Este método innovador analiza las fluctuaciones de la luz dispersada por partículas en suspensión cuando son iluminadas con un láser. A partir de estas fluctuaciones, se determina la velocidad del movimiento Browniano de las partículas. Utilizando la relación de Stokes-Einstein, estos datos se transforman en el Diámetro Hidrodinámico de las partículas.

• Ventajas: La DLS es una técnica rápida y no invasiva, reconocida por su precisión y alta repetibilidad. Al basarse en la medición de la dispersión de luz como función del tiempo, se considera una técnica absoluta, lo que significa que los instrumentos DLS no requieren calibración.
• Desventajas: A pesar de sus múltiples beneficios, la DLS presenta ciertas limitaciones. No es ideal para resolver muestras altamente polidispersas, y la presencia de partículas grandes puede afectar significativamente la precisión del tamaño medido.

Análisis de Seguimiento de Nanopartículas (NTA e iNTA)

Como evolución de las técnicas de dispersión, han surgido métodos como el Análisis de Seguimiento de Nanopartículas (NTA). Esta técnica rastrea el movimiento individual de las partículas a través de la dispersión de luz, utilizando la grabación de imágenes. NTA también mide el tamaño hidrodinámico de las partículas a partir de su coeficiente de difusión y es capaz de superar algunas de las limitaciones de la DLS. La siguiente generación de tecnología NTA es el Análisis de Seguimiento de Nanopartículas Interferométrico (iNTA), basado en la microscopía de dispersión interferométrica (iSCAT). A diferencia de NTA, iNTA ofrece una resolución de tamaño superior y permite acceder al índice de refracción efectivo de las partículas, proporcionando una caracterización aún más completa.

Difracción Láser (LD): El Gigante Versátil

Mientras que las técnicas mencionadas anteriormente son más adecuadas para partículas en la región submicrónica, los analizadores de tamaño de partículas (PSA) basados en la dispersión de luz estática o Difracción Láser (LD) se han convertido en los instrumentos más populares y ampliamente utilizados para medir partículas que van desde cientos de nanómetros hasta varios milímetros. En los PSA de LD, un haz de láser irradia una suspensión diluida de partículas. La luz dispersada por las partículas en dirección frontal es enfocada por una lente hacia un gran conjunto de anillos fotodetectores concéntricos. Cuanto más pequeña es la partícula, mayor es el ángulo de dispersión del haz láser. Así, midiendo la intensidad dispersada en función del ángulo, se puede inferir la distribución del tamaño de las partículas utilizando los modelos de dispersión de Fraunhofer o Mie. El modelo de Mie, más preciso, requiere conocimiento previo del índice de refracción de la partícula y del dispersante.

• Ventajas: Los PSA de LD comerciales han ganado popularidad debido a su amplio rango dinámico, la rapidez de las mediciones, su alta reproducibilidad y la capacidad de realizar mediciones en línea.
• Desventajas: Generalmente, estos dispositivos son de gran tamaño (aproximadamente 700 × 300 × 450 mm), pesados (alrededor de 30 kg) y costosos (en el rango de 50 a 200 mil euros). Su gran tamaño se debe a la necesidad de una distancia considerable entre la muestra y los detectores para lograr la resolución angular deseada. Además, su alto precio se debe al uso de costosas fuentes láser y un gran número de detectores, a menudo hasta veinte, uno para cada ángulo de dispersión a monitorear.

Desafíos de la Difracción Láser en Muestras Concentradas

La complejidad de los PSA de LD comerciales, junto con el hecho de que a menudo requieren mantenimiento y personal altamente capacitado, los hace poco prácticos para la mayoría de las aplicaciones industriales en línea, que exigen la instalación de sondas en entornos de procesamiento, a menudo en múltiples ubicaciones. La aplicación de los PSA de LD también suele estar restringida a suspensiones diluidas. Esto se debe a que los modelos ópticos utilizados para estimar la Distribución del Tamaño de Partículas (PSD) se basan en una aproximación de dispersión simple. En la práctica, la mayoría de los procesos industriales requieren medir suspensiones concentradas, donde la dispersión múltiple se convierte en un efecto prominente. La dispersión múltiple en medios densos lleva a una subestimación del tamaño de las partículas, ya que la luz dispersada por las partículas encuentra puntos de difracción varias veces antes de llegar al detector, lo que a su vez aumenta el ángulo de dispersión aparente. Para superar este problema, los PSA de LD requieren sistemas de muestreo y dilución apropiados, lo que incrementa las inversiones de capital y los costos operativos. Otra estrategia es aplicar modelos de corrección de dispersión múltiple junto con los modelos ópticos para calcular la PSD. Existe una gran cantidad de algoritmos para la corrección de dispersión múltiple en la literatura, aunque estos algoritmos suelen requerir la implementación de una corrección compleja, lo que aumenta el tiempo de cálculo y a menudo no es adecuado para mediciones en línea. Un enfoque alternativo para calcular la PSD sin el uso de modelos ópticos y factores de corrección complejos es aplicar técnicas de aprendizaje automático (Machine Learning), que optimizan los cálculos para resultados más rápidos y precisos.

Otros Métodos de Medición de Partículas

Además de las técnicas basadas en la dispersión de luz, existen otros métodos importantes para la determinación del tamaño de partículas, cada uno con sus propias ventajas y aplicaciones específicas.

Medición por Difusión Microfluídica (MDS)

La medición por difusión microfluídica (MDS) es un método de análisis del tamaño de partículas que depende de la difusión de las partículas dentro de un flujo laminar. Este método ha encontrado aplicaciones significativas en proteómica y campos relacionados, donde las nanopartículas pueden variar de tamaño dependiendo de su entorno, ofreciendo una forma delicada y precisa de caracterización.

Técnicas Tradicionales: Tamizado

Para partículas de mayor tamaño, desde los 63 mm de diámetro hasta aproximadamente los 10 µm, el método del tamizado sigue siendo una técnica fundamental y ampliamente utilizada. Consiste en pasar las partículas a través de una serie de tamices con aberturas de tamaño decreciente. Este método es relativamente rápido y económico en comparación con las técnicas basadas en imágenes o las ópticas más sofisticadas, siendo muy común en la caracterización de minerales para la minería y materiales de construcción, así como para el análisis de la textura del suelo en agricultura.

Técnica SPR Basada en Cubetas

Una alternativa prometedora para la PSD es la técnica SPR basada en cubetas, que mide simultáneamente el tamaño de partículas en un rango de 10 nm a 10 µm y su concentración en un espectrofotómetro estándar. El filtro óptico insertado en la cubeta consiste en nanocristales fotónicos con muy alta resolución angular, lo que permite el análisis de la PSD cuantificando automáticamente la dispersión de Mie y la dispersión de Rayleigh.

Conceptos Clave en la Caracterización de Partículas

Para comprender a fondo el análisis de partículas, es fundamental familiarizarse con algunos conceptos centrales:

• Diámetro de Partícula: Es el parámetro más utilizado para describir el tamaño de una partícula. Se expresa comúnmente en milímetros, micrómetros o nanómetros, dependiendo de la escala.
• Distribución del Tamaño de Partículas (PSD): Describe cómo se distribuyen los tamaños de las partículas dentro de una población, como en un saco de harina o un montón de arena. Se expresa como el porcentaje de partículas de un tamaño específico o dentro de un determinado intervalo de tamaños. Tanto el tamaño como la distribución son parámetros fundamentales para caracterizar cualquier material particulado.
• Diámetro Esférico Equivalente: Dado que muchas partículas no son perfectamente esféricas, el diámetro equivalente se define como el diámetro de una esfera que tendría la misma propiedad medible que la partícula irregular (por ejemplo, el mismo volumen, la misma área superficial, o el mismo comportamiento de dispersión de luz). Este concepto es crucial para estandarizar las mediciones y permitir comparaciones entre diferentes métodos.

Aplicaciones Industriales y Científicas del Análisis de Tamaño de Partículas

La medición del diámetro de partículas es indispensable en una vasta gama de industrias, donde influye directamente en la calidad y eficiencia de los productos y procesos:

• Pinturas y Recubrimientos: En esta industria, las partículas son sometidas a múltiples rondas de análisis de tamaño. El tamaño de las partículas de los componentes individuales influye en parámetros tan diversos como la fuerza del tinte, el poder cubriente, el brillo, la viscosidad, la estabilidad y la resistencia a la intemperie.
• Minería y Materiales de Construcción: El tamaño del material procesado es crítico. Los materiales de gran tamaño pueden dañar el equipo y ralentizar la producción. El análisis del tamaño de partículas también mejora la eficacia de los molinos SAG al triturar material. En la industria de la construcción, el tamaño de las partículas puede afectar directamente la resistencia del material final, como se observa en el cemento, donde una distribución granulométrica adecuada es vital para la solidez de las cimentaciones.
• Industria Alimentaria y de Bebidas: La optimización de la distribución del tamaño de partículas facilita el bombeo, la mezcla y el transporte de alimentos. El análisis se realiza comúnmente en alimentos molidos como café, harina, cacao en polvo, y es especialmente útil para la calidad del chocolate, asegurando un sabor y una sensación consistentes. En el caso de emulsiones alimentarias, el análisis de tamaño es relevante para predecir la estabilidad y la vida útil, y optimizar la homogeneización.
• Agricultura: La gradación de los suelos, o textura del suelo, afecta la capacidad de retención de agua y nutrientes y las capacidades de drenaje. Para suelos basados en arena, el tamaño de partícula puede ser la característica dominante que afecta el rendimiento del suelo y, por ende, el cultivo. El tamizado ha sido durante mucho tiempo la técnica preferida para el análisis de la textura del suelo, aunque los instrumentos de difracción láser se utilizan cada vez más, ya que aceleran considerablemente el proceso analítico y proporcionan resultados altamente reproducibles. El análisis del tamaño de partículas en la industria agrícola es primordial porque los materiales no deseados contaminarán los productos si no se detectan. Al contar con un analizador de tamaño de partículas automatizado, las empresas pueden monitorear de cerca sus procesos.
• Silvicultura: Las partículas de madera utilizadas para fabricar diversos tipos de productos dependen del análisis de tamaño de partículas para mantener altos estándares de calidad. Al hacerlo, las empresas reducen el desperdicio y aumentan la productividad.
• Áridos: Tener partículas de tamaño adecuado permite a las empresas de áridos crear carreteras y otros productos de larga duración. El análisis del tamaño de partículas también se lleva a cabo rutinariamente en emulsiones bituminosas para predecir su estabilidad y comportamiento.
• Biología: Los analizadores de tamaño de partículas también se utilizan en biología para medir la agregación de proteínas. La distribución del tamaño de partículas de vacunas antivirales sometidas a interrupciones de la cadena de frío, analizada por DLS, es un ejemplo. La DLS es una técnica particularmente apreciada para la caracterización de nanopartículas diseñadas para la administración de fármacos, como las vacunas. Los instrumentos DLS, por ejemplo, forman parte del proceso de control de calidad para las vacunas de ARNm formuladas en portadores de nanopartículas lipídicas.

Selección de la Técnica de Medición Adecuada

Existe un gran número de métodos para la determinación del tamaño de partículas, y es importante reconocer que no se espera que estos diferentes métodos den resultados idénticos. El tamaño de una partícula depende del método utilizado para su medición, y es crucial elegir el método más relevante para la aplicación específica. En la mayoría de los casos, el tamaño de la partícula se infiere de una medición de, por ejemplo: la dispersión de luz, la resistencia eléctrica o el movimiento de la partícula, en lugar de una medición directa del diámetro de la partícula. Esto permite una medición rápida de una distribución de tamaño de partículas mediante un instrumento, pero requiere algún tipo de calibración o suposiciones sobre la naturaleza de las partículas. Muy a menudo, esto incluye la suposición de partículas esféricas, lo que da como resultado un Diámetro Esférico Equivalente. Por lo tanto, es común que las distribuciones de tamaño de partículas medidas sean diferentes al comparar los resultados entre diferentes equipos. El método más apropiado a utilizar es normalmente aquel cuyo método se alinea con el uso final de los datos. Por ejemplo, para elegir si un compuesto químico debe medirse mediante dispersión dinámica de luz o difracción láser, generalmente se considera el rango de tamaño esperado, el tipo de muestra (líquida o sólida), la cantidad de muestra disponible, la estabilidad química, así como su campo de aplicación. Si se diseña un recipiente de sedimentación, entonces una técnica de sedimentación para el dimensionamiento es la más relevante. Sin embargo, este enfoque a menudo no es posible, y debe utilizarse una técnica alternativa. Incluso se han desarrollado sistemas expertos en línea para ayudar en la selección (y eliminación) de equipos de análisis de tamaño de partículas, facilitando la toma de decisiones basada en complejos criterios y cálculos.

Preguntas Frecuentes (FAQs)

¿Qué es el diámetro de una partícula?

El diámetro de una partícula es el parámetro más comúnmente utilizado para describir su tamaño. Se expresa en unidades como milímetros, micrómetros o nanómetros, dependiendo de la escala de la partícula. Para partículas de formas irregulares, a menudo se utiliza un 'diámetro equivalente' que representa el tamaño de una esfera con propiedades similares a la partícula real, facilitando cálculos y comparaciones.

¿Qué es el tamaño de las partículas y su distribución?

El tamaño de las partículas se refiere a su dimensión individual. La Distribución del Tamaño de Partículas (PSD) describe cómo se distribuyen los diferentes tamaños de partículas dentro de una población o muestra, como un lote de harina o arena. Se expresa como el porcentaje de partículas que tienen un tamaño específico o que caen dentro de un determinado rango de tamaños. Tanto el tamaño como la distribución son propiedades fundamentales para caracterizar materiales particulados y son vitales para predecir su comportamiento y rendimiento.

¿Cómo calcular el tamaño de una partícula?

El método para calcular el tamaño de una partícula depende de su magnitud y de la aplicación. Para partículas grandes (por encima de 63 mm), pueden medirse manualmente. Para tamaños medianos (desde 10 µm), el tamizado es un método común. Para partículas más pequeñas o nanométricas, se recurre a técnicas más complejas y automatizadas, como la Difracción Láser o la Dispersión Dinámica de Luz. Estos instrumentos utilizan modelos ópticos y algoritmos computacionales para inferir el tamaño y la distribución a partir de cómo las partículas interactúan con la luz o se mueven en un fluido. El resultado suele ser un diámetro equivalente, que corresponde a una propiedad medible reflejada en esferas de igual tamaño.

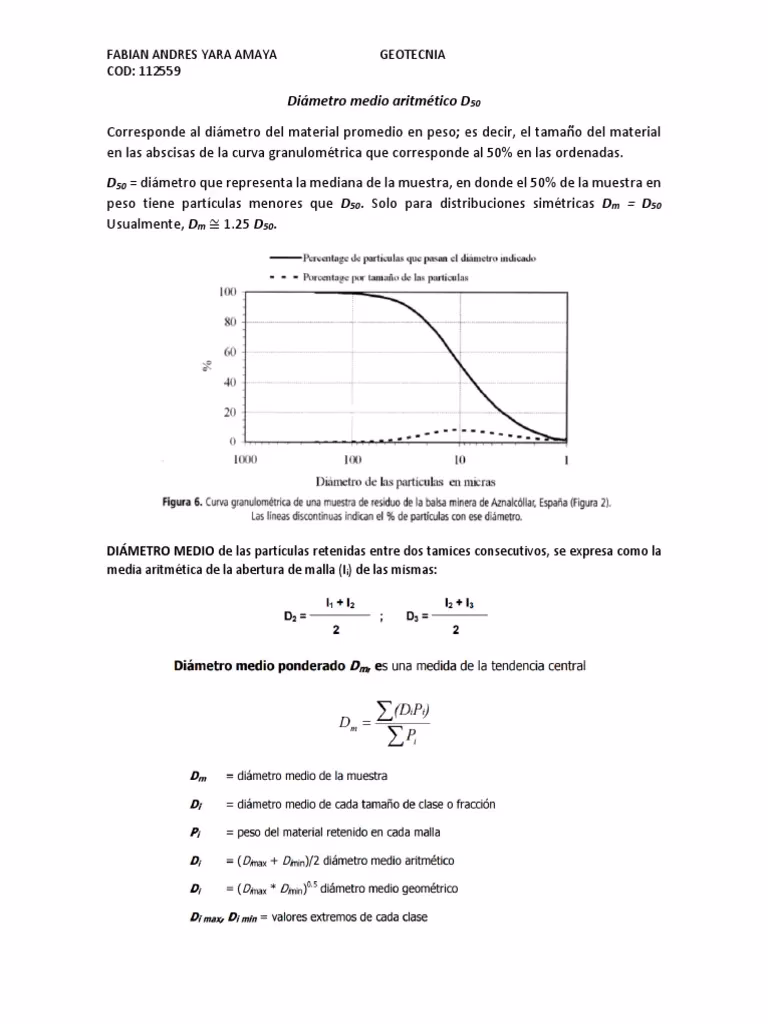

¿Qué es el diámetro equivalente de una partícula?

El Diámetro Esférico Equivalente de una partícula se define como el diámetro de una esfera que posee la misma característica o propiedad que la partícula irregular que se está midiendo. Esta propiedad puede ser el volumen, la superficie, la velocidad de sedimentación o el patrón de dispersión de luz. Es una medida representativa que permite estandarizar y comparar los tamaños de partículas de formas complejas e irregulares, siendo crucial para los cálculos en diversas ecuaciones y modelos científicos e ingenieriales.
