¿Qué es el Coeficiente de Reducción en Perspectiva?

En el vasto universo del dibujo técnico y la representación gráfica, el desafío de plasmar un objeto tridimensional sobre una superficie bidimensional ha sido siempre uno de los pilares fundamentales. Para lograrlo, se han desarrollado diversos sistemas de proyección, cada uno con sus propias reglas y particularidades. Entre estas reglas, los coeficientes de reducción juegan un papel crucial, permitiendo que la percepción visual del objeto sea lo más fiel posible, a pesar de la inherente pérdida de información al pasar de tres a dos dimensiones.

Este artículo explorará en profundidad qué son estos coeficientes, cómo se aplican, y se centrará especialmente en la popular perspectiva caballera, desentrañando sus usos y sus variantes. También abordaremos la confusión que a menudo surge con el término 'perspectiva militar' y la 'reducción militar', aclarando sus verdaderos significados.

Entendiendo la Perspectiva Axonométrica: La Base de la Representación 3D

La perspectiva axonométrica es un sistema de representación que permite dibujar objetos en tres dimensiones sobre un plano bidimensional. Al igual que una fotografía, al pasar de un espacio tridimensional a una representación plana, se producen ciertas alteraciones. Estas alteraciones afectan tanto a los ángulos como a las dimensiones de los objetos, y es aquí donde entran en juego los coeficientes de reducción.

Imagina una esquina de una habitación; en la realidad, las paredes forman ángulos de 90 grados entre sí y con el suelo. Sin embargo, al dibujarlas en perspectiva, estos ángulos pueden variar, creando la ilusión de profundidad. De manera similar, las dimensiones de los objetos no se mantienen en su verdadera magnitud en todas las direcciones. Es necesario aplicar factores de corrección para que el dibujo refleje una percepción visual adecuada.

¿Qué son los Coeficientes de Reducción?

Los coeficientes de reducción son factores numéricos que se aplican a las dimensiones medidas en cada eje (X, Y, Z) de un dibujo en perspectiva. Su propósito es compensar las deformaciones visuales causadas por la proyección. Estos coeficientes son variables y dependen directamente de los ángulos que forman los ejes en la perspectiva elegida. Por ejemplo, si un coeficiente es 0.5, significa que la dimensión a lo largo de ese eje se dibujará a la mitad de su tamaño real.

La Perspectiva Caballera: Simplicidad y Eficacia

La perspectiva caballera es una de las proyecciones axonométricas más sencillas y utilizadas, especialmente en campos donde la facilidad de ejecución es prioritaria sobre un realismo extremo. Su popularidad radica en que simplifica la representación de la profundidad, manteniendo dos de las dimensiones en verdadera magnitud.

Características de la Perspectiva Caballera

• Ejes Principales: Los ejes X (anchura) e Z (altura) forman un ángulo de 90º entre sí en el plano del dibujo. Las dimensiones a lo largo de estos ejes se proyectan en su verdadera magnitud, es decir, sin sufrir deformaciones ni reducciones.

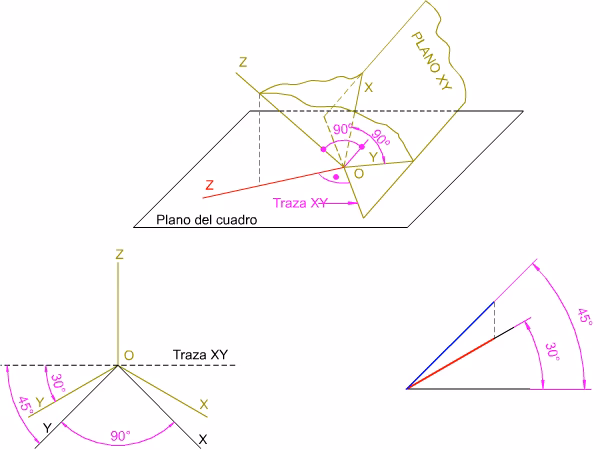

• Eje de Profundidad: El eje Y (profundidad) es el que introduce la tercera dimensión. Tradicionalmente, este eje se dibuja con un ángulo de 45º (o 135º) respecto al eje X o Z. Es sobre este eje donde se aplica el coeficiente de reducción.
• Facilidad de Dibujo: Permite dibujar un volumen de manera sencilla partiendo de una vista frontal (alzado), simplemente trazando líneas paralelas al eje Y desde cada vértice para representar la profundidad.

Coeficientes de Reducción en Perspectiva Caballera

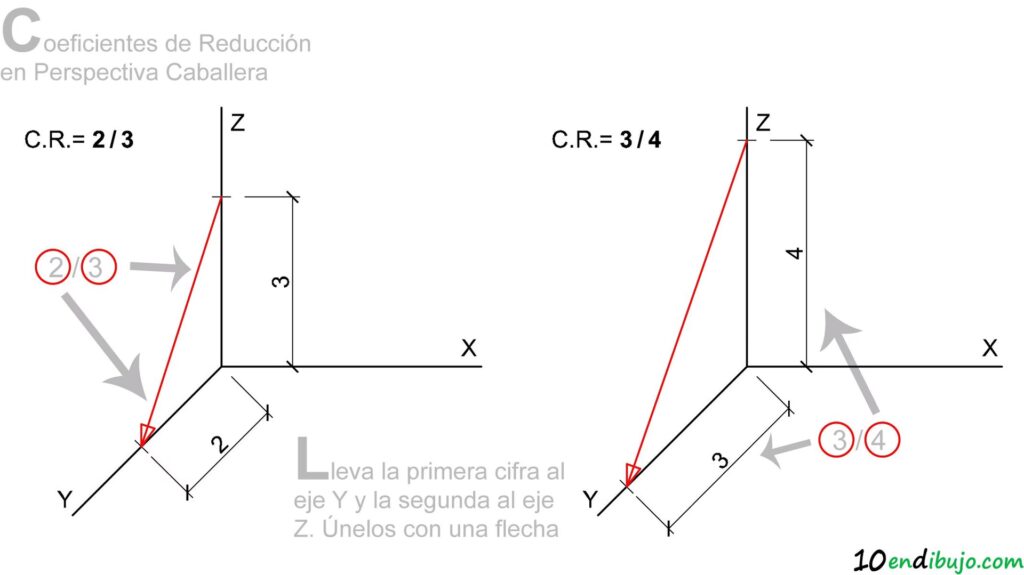

A pesar de que dos dimensiones se mantienen en verdadera magnitud, la profundidad se reduce para evitar que el objeto parezca excesivamente alargado o distorsionado. Los coeficientes de reducción más comunes aplicados al eje Y en perspectiva caballera son:

Es importante destacar una variante regional. En muchos países de Latinoamérica, se denomina perspectiva caballera a aquella que utiliza un ángulo de 45º para el eje Y, pero sin aplicar ninguna reducción a la profundidad. En este caso, el coeficiente de reducción para el eje Y es 1:1 (o 1.0). Aunque esto simplifica aún más el dibujo, puede generar una mayor distorsión visual de la profundidad del objeto.

¿Y la Perspectiva Militar? Aclarando una Confusión

La pregunta sobre el coeficiente de reducción en la 'perspectiva militar' es frecuente y a menudo genera confusión, ya que el término puede interpretarse de diferentes maneras. Basado en la información proporcionada, es crucial distinguir entre:

1. Perspectiva Militar (como estilo de dibujo): En el ámbito del dibujo técnico y la geometría descriptiva, no existe un estilo de proyección estándar universalmente conocido como 'perspectiva militar' con un coeficiente de reducción único y definido. Sin embargo, la facilidad de la perspectiva caballera, o de otras axonometrías como la isométrica, las hace útiles para diagramas y representaciones en contextos militares o de ingeniería donde la claridad y la rapidez son esenciales. Si se usara la perspectiva caballera en un contexto militar, aplicaría los coeficientes de reducción ya mencionados (1:2, 2:3, 3:4, o incluso 1:1 si es la variante sin reducción).
2. Reducción Militar (como táctica): El término 'reducción militar' sí tiene un significado muy específico en la táctica militar, pero no está relacionado con el dibujo. Se refiere a una operación ofensiva exitosa de una fuerza que rodea a otra, cuyo objetivo es reducir el tamaño del territorio ocupado por la fuerza sitiada. Es uno de los posibles resultados de un cerco, junto con el alivio, la rendición o la ruptura. Esta 'reducción' alude a la disminución del área controlada por el enemigo en un mapa.

Por lo tanto, si la pregunta se refiere a un coeficiente de reducción para un tipo de dibujo, lo más probable es que se esté pensando en la perspectiva caballera (por su sencillez y posible uso en diagramas militares) o en alguna otra proyección axonométrica. No hay un 'coeficiente de reducción militar' inherente a un estilo de dibujo llamado así.

Perspectiva Isométrica: El Rey de la Axonometría

Dada la complejidad de trabajar con diferentes coeficientes de reducción para cada eje en algunas axonometrías, la perspectiva isométrica se ha convertido en la más utilizada. Su principal ventaja es que los tres ángulos formados por los ejes (X, Y, Z) son iguales (120º entre sí), y, por lo tanto, sus coeficientes de reducción también son iguales. Este coeficiente es aproximadamente 0.816 para los tres ejes.

La uniformidad en los coeficientes simplifica enormemente el proceso de dibujo y medición, lo que la hace ideal para representaciones técnicas y diseños donde la precisión y la facilidad de lectura son primordiales. La capacidad de construir una 'escala volante' para la isométrica, una herramienta de medición directa, subraya aún más su utilidad práctica.

Coeficiente de Reducción vs. Escala: Una Distinción Crucial

Es fundamental no confundir el coeficiente de reducción con la escala, aunque ambos son factores numéricos que modifican las dimensiones en un dibujo:

• Escala: Es una proporción que indica la relación entre la dimensión de un objeto en la realidad y su dimensión en el dibujo. Puede ser de ampliación (ej. 2:1), de reducción (ej. 1:2), o natural (1:1). La escala se aplica uniformemente a todas las dimensiones del objeto.
• Coeficiente de Reducción: Es un factor que se aplica específicamente a uno o varios ejes de una perspectiva para corregir la deformación visual inherente a la proyección. Siempre son de reducción (menores a 1), como su nombre lo indica.

En un mismo ejercicio de dibujo en perspectiva, es común tener que aplicar ambos mecanismos. Por ejemplo, dibujar una pieza que ya está a una escala determinada (ej. 1:2) en una nueva perspectiva (ej. isométrica) a otra escala (ej. 2:3), y además aplicar los coeficientes de reducción de la perspectiva.

El proceso, aunque pueda parecer laborioso al principio, se vuelve más intuitivo con la práctica. Implica el uso de escalas volantes y el abatimiento de planos para medir las dimensiones reales y luego proyectarlas correctamente en la perspectiva, aplicando los coeficientes necesarios. Esta metodología asegura la máxima precisión y fidelidad en la representación.

Representación de Circunferencias en Perspectiva Isométrica

Un desafío común en el dibujo en perspectiva es la representación de circunferencias, que en axonometría no se ven como círculos, sino como elipses (óvalos). En perspectiva isométrica, este óvalo se puede dibujar de manera precisa siguiendo un método de cuatro centros, partiendo de un cuadrado que inscribe la circunferencia en la realidad. Este método implica encontrar los puntos de tangencia y los centros de los arcos mayores y menores que forman la elipse, garantizando una representación fiel de la forma circular en el espacio tridimensional.

Preguntas Frecuentes (FAQ)

¿Cuál es el coeficiente de reducción más común en perspectiva caballera?

El coeficiente de reducción más común para la profundidad (eje Y) en perspectiva caballera es 1:2 (0.5), ya que proporciona un buen equilibrio visual y es fácil de aplicar.

¿La perspectiva caballera siempre reduce la profundidad?

No siempre. Aunque la reducción es una práctica común para evitar distorsiones, existe una variante de la perspectiva caballera (especialmente popular en Latinoamérica) donde el coeficiente de reducción para la profundidad es 1:1 (o 1.0), lo que significa que no hay reducción en el eje de profundidad.

¿Existe una 'perspectiva militar' con un coeficiente de reducción específico?

No hay un estilo de dibujo estándar llamado 'perspectiva militar' con un coeficiente de reducción único. La confusión surge a menudo por la existencia del término 'reducción militar' en el ámbito táctico, que no tiene relación con el dibujo técnico. Si se usa una perspectiva en un contexto militar, probablemente sea una caballera o isométrica, aplicando sus respectivos coeficientes.

¿Por qué se usan coeficientes de reducción si ya se usa una escala?

La escala se aplica a todo el objeto para reducirlo o ampliarlo uniformemente. Los coeficientes de reducción, en cambio, se aplican a ejes específicos de una perspectiva para corregir las deformaciones ópticas inherentes a la proyección tridimensional sobre un plano bidimensional. Ambos son necesarios para una representación precisa.

¿Qué es una escala volante y para qué sirve?

Una escala volante es una herramienta de medición personalizada que permite aplicar directamente una escala o un coeficiente de reducción en un dibujo sin necesidad de cálculos constantes. Es especialmente útil en perspectiva isométrica, donde los coeficientes son uniformes para todos los ejes.

Dominar los coeficientes de reducción y las diferentes perspectivas es fundamental para cualquier persona que se adentre en el dibujo técnico o el diseño. La práctica constante y la comprensión de estos principios te permitirán representar el mundo tridimensional con precisión y claridad en cualquier superficie bidimensional.
