Determinando la Conductividad Térmica de Materiales

La conductividad térmica es una propiedad fundamental de los materiales que describe su capacidad para transferir calor. Comprender cómo se determina es crucial en una vasta gama de campos, desde la ingeniería de materiales y la construcción hasta la electrónica y la ciencia de los alimentos. A diferencia de otros mecanismos de transferencia de calor, como la convección o la radiación, la conducción térmica se produce a nivel microscópico, a través de la agitación molecular y el contacto directo entre partículas adyacentes, sin que haya un movimiento de masa del material en sí mismo. Este proceso se rige por un gradiente de temperatura, donde el calor fluye naturalmente desde las regiones de mayor energía molecular y temperatura hacia aquellas con menor energía, buscando un equilibrio térmico. Este artículo explorará en profundidad los principios, los métodos y la importancia de determinar con precisión la conductividad térmica de los materiales.

Fundamentos de la Conducción Térmica

Para entender cómo se determina la conductividad térmica, es esencial comprender su naturaleza. La conducción es el principal mecanismo de transferencia de calor en los sólidos, aunque también ocurre en líquidos y gases. A nivel atómico y molecular, la energía térmica se transfiere de varias maneras:

• Vibraciones de la red cristalina (fonones): En los sólidos, los átomos y moléculas están unidos en una estructura reticular. Cuando una parte del material se calienta, sus átomos vibran con mayor energía. Estas vibraciones se transmiten a los átomos vecinos, propagando el calor a través del material.
• Movimiento de electrones libres: En los metales, la presencia de una "nube" de electrones libres altamente móviles contribuye significativamente a su alta conductividad térmica. Estos electrones pueden absorber energía térmica en regiones calientes y transportarla rápidamente a regiones más frías antes de colisionar y transferir esa energía. Esta es la razón principal por la que los metales son excelentes conductores de calor y electricidad.
• Colisiones moleculares: En líquidos y gases, donde las moléculas tienen mayor libertad de movimiento, la transferencia de calor se produce principalmente a través de colisiones directas entre moléculas. Las moléculas más energéticas de una región caliente chocan con las menos energéticas de una región fría, transfiriéndoles parte de su energía.

La capacidad de un material para conducir calor se cuantifica mediante su conductividad térmica, denotada comúnmente como λ (lambda) o k. Es una propiedad intrínseca del material que indica la cantidad de calor que puede pasar por unidad de tiempo a través de una unidad de área y por unidad de gradiente de temperatura. La unidad estándar en el Sistema Internacional (SI) es vatios por metro-kelvin (W/(m·K)) o vatios por metro-grado Celsius (W/(m·°C)), ya que un cambio de un Kelvin es equivalente a un cambio de un grado Celsius.

La Ley de Fourier de la Conducción del Calor

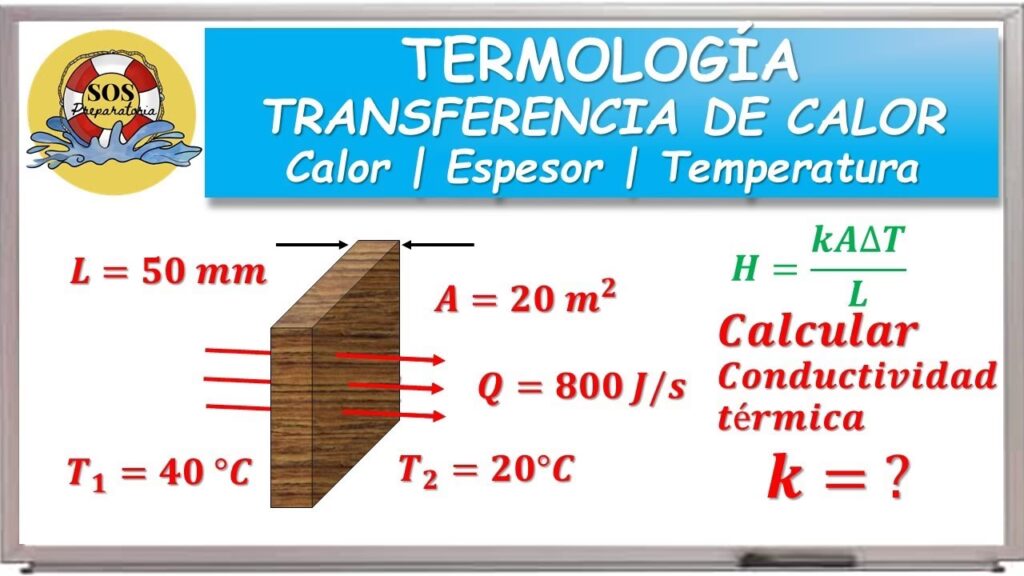

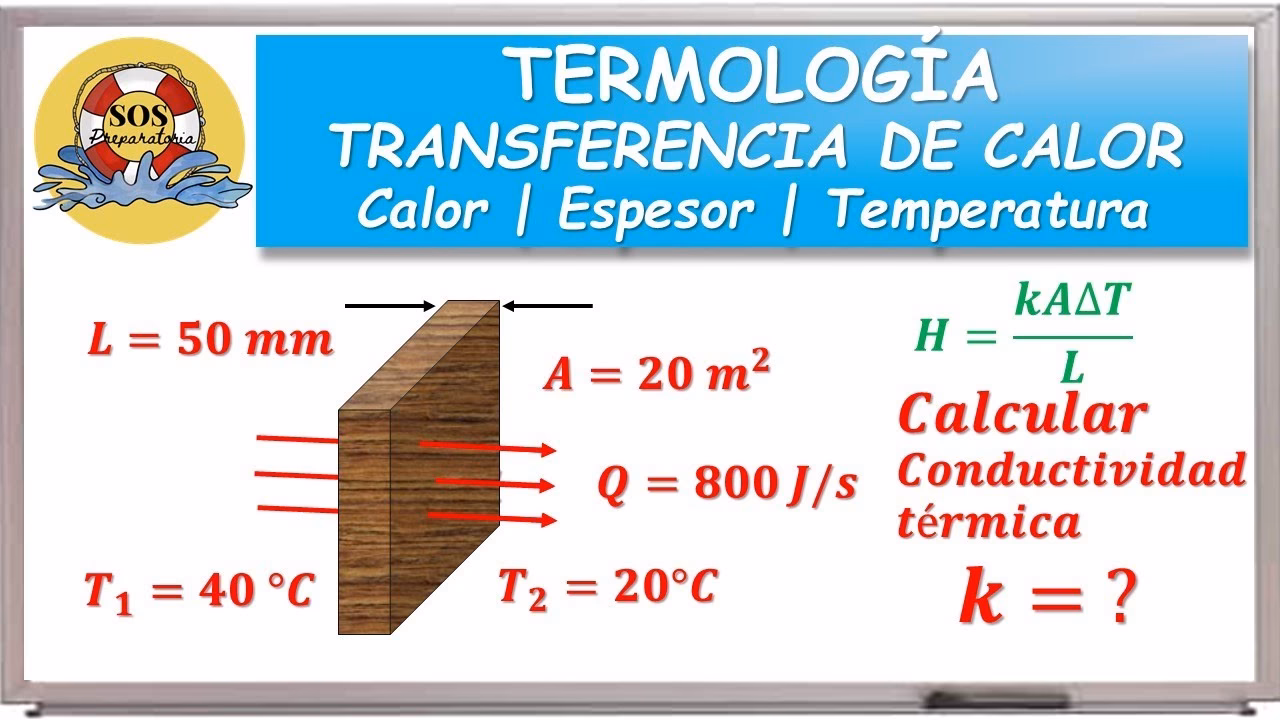

La base matemática para la determinación de la conductividad térmica es la Ley de Fourier de la conducción del calor. Esta ley establece que la tasa de transferencia de calor por conducción a través de un material es directamente proporcional al área a través de la cual el calor fluye y al gradiente de temperatura, e inversamente proporcional al espesor del material. Matemáticamente, se expresa como:

Q = -λ * A * (dT/dx)

Donde:

• Q es la tasa de transferencia de calor (W).
• λ (o k) es la conductividad térmica del material (W/(m·K)).
• A es el área de la sección transversal a través de la cual fluye el calor (m²).
• dT/dx es el gradiente de temperatura (K/m), es decir, el cambio de temperatura con la distancia. El signo negativo indica que el calor fluye en la dirección de la disminución de la temperatura.

La determinación experimental de λ implica medir Q, A, dT y dx bajo condiciones controladas, y luego despejar λ de la ecuación.

Métodos para Determinar la Conductividad Térmica

La determinación de la conductividad térmica se puede clasificar principalmente en dos categorías: métodos estacionarios y métodos transitorios. La elección del método depende del tipo de material, el rango de temperatura, la precisión requerida y la forma de la muestra.

Métodos Estacionarios

Estos métodos requieren que el sistema alcance un estado estacionario, es decir, que la temperatura en cada punto de la muestra permanezca constante con el tiempo. Esto significa que la tasa de calor que entra en una sección de la muestra es igual a la tasa de calor que sale. Son conocidos por su alta precisión, pero suelen ser más lentos.

1. Método de la Placa Caliente Protegida (Guarded Hot Plate - GHP)

Considerado el método de referencia o primario para muchos materiales aislantes, el GHP es altamente preciso. Consiste en una placa calefactora principal central y una o dos placas calefactoras de guarda (protectoras) que la rodean. La muestra del material se coloca entre la placa principal y una placa fría o entre dos muestras idénticas y dos placas frías.

• Principio: Se aplica una potencia constante a la placa calefactora principal, creando un flujo de calor unidireccional a través de la muestra hacia la placa fría. Las placas de guarda aseguran que no haya pérdida de calor lateral desde la placa principal, garantizando un flujo de calor puramente unidimensional a través de la muestra.
• Mediciones: Se mide la potencia eléctrica suministrada a la placa principal (Q), el área de la muestra (A), el espesor de la muestra (Δx) y la diferencia de temperatura (ΔT) a través de la muestra usando termopares.
• Cálculo: λ = (Q * Δx) / (A * ΔT).
• Ventajas: Muy alta precisión, ideal para materiales aislantes y de baja conductividad térmica.
• Desventajas: Requiere muestras grandes y planas, tiempo de estabilización largo (horas o incluso días), no apto para materiales de alta conductividad.

2. Medidor de Flujo de Calor (Heat Flow Meter - HFM)

Similar al GHP, pero más rápido y automatizado. Utiliza un sensor de flujo de calor calibrado en lugar de una placa de guarda para medir directamente el flujo de calor a través de la muestra. La muestra se coloca entre dos placas, una caliente y una fría.

• Principio: El sensor de flujo de calor, que contiene termopares o termopilas, genera una señal proporcional al flujo de calor que pasa a través de él.
• Mediciones: Se mide la señal del sensor, el espesor de la muestra y las temperaturas de las superficies de la muestra.
• Ventajas: Más rápido que el GHP, buena precisión para aplicaciones de control de calidad, más fácil de usar.
• Desventajas: Menor precisión que el GHP, depende de la calibración del sensor de flujo de calor.

Métodos Transitorios

Estos métodos no requieren que el sistema alcance un estado estacionario. En cambio, miden la respuesta de la temperatura de la muestra a una perturbación térmica aplicada en un corto período de tiempo. Son generalmente más rápidos y versátiles, adecuados para una gama más amplia de materiales, incluyendo líquidos y sólidos de alta conductividad.

1. Método del Hilo Caliente (Hot Wire Method)

Amplia aplicación para líquidos, gases, geles y algunos materiales aislantes blandos. Consiste en un hilo metálico delgado y resistivo (a menudo de platino o níquel) que se calienta eléctricamente y se inserta en la muestra.

• Principio: El hilo actúa como una fuente de calor lineal. A medida que el calor se propaga radialmente desde el hilo hacia la muestra, se mide el aumento de la temperatura del hilo en función del tiempo. La conductividad térmica se determina a partir de la pendiente de la curva de aumento de temperatura vs. el logaritmo del tiempo.
• Mediciones: Potencia disipada por el hilo, resistencia del hilo (para inferir temperatura), tiempo.
• Ventajas: Rápido, no requiere muestras grandes, se puede usar para líquidos y gases, minimiza la convección.
• Desventajas: Requiere una buena inserción del hilo, no apto para materiales con alta difusividad térmica o materiales que pueden reaccionar con el hilo.

2. Método de la Aguja Caliente (Transient Hot Needle/Probe Method)

Una variante del método del hilo caliente, diseñada para sólidos blandos, suelos, materiales granulares, alimentos, etc. La "aguja" es una sonda que contiene el elemento calefactor y un termopar.

• Principio: Similar al hilo caliente, pero la sonda es más robusta y fácil de insertar.
• Ventajas: Versátil para una amplia gama de materiales, portátil en algunos casos.
• Desventajas: Puede ser sensible al contacto entre la sonda y la muestra, aplicabilidad limitada a materiales muy duros.

3. Método del Flash Térmico (Laser Flash Method - LFA)

Este método es ampliamente utilizado para materiales sólidos (polímeros, cerámicas, metales), especialmente aquellos con alta conductividad. Mide la difusividad térmica (α) y la capacidad calorífica específica (Cp), a partir de las cuales se puede calcular la conductividad térmica (λ).

• Principio: Un pulso de energía de corta duración (generalmente de un láser) incide sobre la superficie frontal de una muestra pequeña y plana. El aumento de temperatura en la superficie posterior de la muestra se mide con un sensor infrarrojo de alta velocidad. El tiempo que tarda la temperatura en alcanzar la mitad de su aumento máximo se utiliza para calcular la difusividad térmica.
• Cálculo: λ = α * ρ * Cp, donde ρ es la densidad del material.
• Ventajas: Muy rápido (segundos), requiere muestras pequeñas, amplio rango de temperatura, buena precisión para difusividad.
• Desventajas: Requiere medición independiente de densidad y capacidad calorífica, muestras muy específicas.

Factores que Influyen en la Conductividad Térmica

La conductividad térmica de un material no es una constante inmutable; puede ser afectada por varios factores:

• Temperatura: Para la mayoría de los materiales (excluyendo algunos metales puros a bajas temperaturas), la conductividad térmica disminuye a medida que aumenta la temperatura. Esto se debe a que el aumento de la vibración atómica a temperaturas más altas interfiere con el transporte de fonones y electrones.
• Densidad y Porosidad: En materiales porosos (como aislantes), la conductividad térmica disminuye significativamente con el aumento de la porosidad. El aire atrapado en los poros es un mal conductor de calor, lo que mejora las propiedades aislantes del material. Una mayor densidad generalmente implica una mayor conductividad (para el mismo material base).
• Humedad: La presencia de humedad en materiales porosos aumenta drásticamente su conductividad térmica, ya que el agua es un mejor conductor de calor que el aire.
• Estructura Cristalina y Composición: Los materiales con estructuras cristalinas ordenadas (como los metales) tienden a tener mayor conductividad que los materiales amorfos (como los polímeros o el vidrio). La pureza del material también influye; las impurezas pueden dispersar los fonones y electrones, reduciendo la conductividad.
• Presión: En gases, la conductividad térmica es casi independiente de la presión en un amplio rango, pero a presiones muy bajas (vacío) o muy altas puede variar.

Aplicaciones Prácticas de la Conductividad Térmica

La comprensión y determinación precisa de la conductividad térmica son vitales en innumerables aplicaciones:

• Aislamiento Térmico: En la construcción de edificios, refrigeradores, hornos y tuberías, se utilizan materiales de baja conductividad térmica (aislantes) para minimizar la pérdida o ganancia de calor, mejorando la eficiencia energética.
• Disipación de Calor: En la electrónica, motores y otros sistemas que generan calor, se requieren materiales de alta conductividad térmica (disipadores de calor) para alejar el calor de los componentes sensibles y evitar el sobrecalentamiento.
• Intercambiadores de Calor: El diseño eficiente de intercambiadores de calor para aplicaciones industriales (HVAC, centrales eléctricas) depende de materiales con alta conductividad térmica para maximizar la transferencia de calor entre fluidos.
• Materiales Refractarios: En hornos industriales y revestimientos de calderas, se utilizan materiales refractarios con conductividades térmicas específicas (a menudo bajas para aislamiento, pero altas para transferencia en otras zonas) para soportar altas temperaturas.
• Industria Textil: La selección de telas para ropa de invierno o ropa deportiva depende de su capacidad para aislar (baja conductividad) o disipar el calor (alta conductividad).
• Ciencia de los Alimentos: La conductividad térmica es importante para el diseño de procesos de cocción, refrigeración y congelación de alimentos, afectando la eficiencia y la calidad del producto.

Tabla Comparativa de Métodos Comunes de Determinación de Conductividad Térmica

Preguntas Frecuentes (FAQ) sobre Conductividad Térmica

¿Por qué los metales son excelentes conductores de calor, mientras que los gases son malos?

Los metales tienen una "nube" de electrones libres que pueden moverse rápidamente y transportar energía térmica. En los gases, las moléculas están muy separadas y las colisiones son menos frecuentes, lo que dificulta la transferencia eficiente de calor por conducción. Además, en los gases, el calor se transfiere predominantemente por convección si hay movimiento de masa.

¿La conductividad térmica de un material es siempre constante?

No, la conductividad térmica de la mayoría de los materiales varía con la temperatura. Para la mayoría de los materiales, tiende a disminuir a medida que la temperatura aumenta, aunque hay excepciones, como algunos metales puros a temperaturas muy bajas o ciertos polímeros.

¿Cuál es la diferencia entre conductividad térmica y resistencia térmica?

La conductividad térmica (λ o k) es la capacidad intrínseca de un material para conducir calor. La resistencia térmica (R) es la capacidad de un material o un conjunto de materiales (como una pared) para resistir el flujo de calor. Son inversamente proporcionales: un material con alta conductividad térmica tiene baja resistencia térmica, y viceversa. La resistencia térmica se calcula como el espesor del material dividido por su conductividad térmica (R = Δx / λ).

¿Qué es la difusividad térmica y cómo se relaciona con la conductividad térmica?

La difusividad térmica (α) es una medida de la rapidez con la que un material puede conducir calor en relación con su capacidad para almacenar calor. Indica la velocidad a la que los cambios de temperatura se propagan a través de un material. Se relaciona con la conductividad térmica (λ), la densidad (ρ) y la capacidad calorífica específica (Cp) mediante la ecuación: α = λ / (ρ * Cp). Un material con alta difusividad térmica se calentará o enfriará rápidamente.

¿Por qué es importante medir con precisión la conductividad térmica?

La medición precisa es vital para el diseño y optimización de sistemas térmicos. Permite seleccionar los materiales adecuados para aplicaciones de aislamiento o disipación de calor, predecir el rendimiento térmico de componentes, garantizar la eficiencia energética en edificios y procesos industriales, y desarrollar nuevos materiales con propiedades térmicas específicas.

En resumen, la determinación de la conductividad térmica es un campo complejo pero esencial en la ciencia y la ingeniería de materiales. Desde los principios fundamentales de la agitación molecular y el gradiente de temperatura que impulsan el flujo de calor, hasta la aplicación de la Ley de Fourier y el desarrollo de sofisticados métodos estacionarios y métodos transitorios, cada aspecto contribuye a nuestra capacidad de caracterizar y utilizar los materiales de manera óptima en un mundo donde la gestión del calor es cada vez más crítica.
