En el vasto universo de la física y la ingeniería, pocos conceptos son tan fundamentales y omnipresentes como el de acoplamiento. Ya sea que estemos estudiando las interacciones entre partículas subatómicas, el comportamiento de ondas en la atmósfera terrestre o la transferencia de energía en un sistema eléctrico, la idea de cómo dos o más elementos se influyen mutuamente es crucial. Este artículo profundiza en el significado del coeficiente de acoplamiento, explorando su aplicación específica en el contexto de los armónicos esféricos, y luego transita hacia un análisis detallado de cómo este principio se manifiesta en el comportamiento de los circuitos RLC, en particular, aquellos que exhiben una respuesta sobreamortiguada.
Comprender el acoplamiento nos permite predecir y controlar la dinámica de sistemas complejos, desde la predicción de mareas hasta el diseño de filtros electrónicos. Es una ventana a la interconexión de los fenómenos naturales y artificiales.
El Coeficiente de Acoplamiento en Armónicos Esféricos
Cuando se habla del coeficiente de acoplamiento en un contexto puramente matemático y físico, especialmente en campos como la mecánica cuántica, la geofísica o el electromagnetismo, a menudo se hace referencia a la forma en que dos funciones de armónicos esféricos se combinan o 'acoplan' para formar una nueva función. Los armónicos esféricos, denotados comúnmente como Yℓm(θ,ϕ), son un conjunto de funciones ortogonales que son soluciones a la ecuación de Laplace en coordenadas esféricas. Son esenciales para describir fenómenos con simetría esférica, como los orbitales atómicos, la distribución de la gravedad en la Tierra o los patrones de radiación de las antenas.
El proceso de 'acoplamiento' de dos armónicos esféricos implica la multiplicación de dos de estas funciones, por ejemplo, Yℓ1m1(θ,ϕ) y Yℓ2m2(θ,ϕ). El resultado de esta multiplicación puede expresarse como una suma lineal de otros armónicos esféricos. Los coeficientes de esta suma son precisamente los coeficientes de acoplamiento.
Matemáticamente, esta relación se expresa a través de la siguiente fórmula fundamental:
Yℓ1m1(θ,ϕ) Yℓ2m2(θ,ϕ) = ∑ℓ=|ℓ1-ℓ2|ℓ1+ℓ2 C(ℓ1, m1; ℓ2, m2; ℓ, m) Yℓm*(θ,ϕ)
Donde C(ℓ1, m1; ℓ2, m2; ℓ, m) representa el coeficiente de acoplamiento. Estos coeficientes son de vital importancia porque cuantifican la fuerza y la fase con la que los diferentes armónicos contribuyen al resultado de la combinación. No son valores arbitrarios; están intrínsecamente ligados a los símbolos Wigner 3-j y los coeficientes de Clebsch-Gordan, herramientas matemáticas estándar en la teoría del momento angular en la mecánica cuántica.
Símbolos Wigner 3-j y Coeficientes de Clebsch-Gordan
Los símbolos Wigner 3-j, denotados como (ℓ1 ℓ2 ℓ3; m1 m2 m3), son una forma simétrica de los coeficientes de Clebsch-Gordan, que describen cómo se combinan los momentos angulares en sistemas cuánticos. El coeficiente de acoplamiento específico para armónicos esféricos puede expresarse en términos de estos símbolos:
C(ℓ1, m1; ℓ2, m2; ℓ, m) = ( (2ℓ1+1)(2ℓ2+1)(2ℓ+1) / 4π )1/2 * (ℓ1 ℓ2 ℓ; 0 0 0) * (ℓ1 ℓ2 ℓ; m1 m2 -m)
Donde (ℓ1 ℓ2 ℓ; 0 0 0) es un símbolo 3-j con m = 0, y (ℓ1 ℓ2 ℓ; m1 m2 -m) es otro símbolo 3-j que relaciona los números cuánticos magnéticos. La presencia de estos símbolos 3-j asegura que los coeficientes de acoplamiento obedezcan ciertas reglas de selección estrictas. Estas reglas dictan cuándo un coeficiente de acoplamiento será distinto de cero, lo que tiene profundas implicaciones físicas:
- Conservación del número cuántico magnético: m1 + m2 + m = 0 (o m = -(m1+m2)).
- Condición de triángulo: |ℓ1 - ℓ2| ≤ ℓ ≤ ℓ1 + ℓ2. Esta condición asegura que los tres momentos angulares puedan formar un triángulo, una analogía geométrica de su combinación.
- Conservación de la paridad: ℓ1 + ℓ2 + ℓ debe ser un número par. Esta regla asegura la simetría de las funciones resultantes.
La capacidad de calcular estos coeficientes de manera eficiente es crucial para simulaciones y modelos en campos como la geofísica, donde se utilizan armónicos esféricos generalizados para describir la rotación y la deformación de la Tierra. El formalismo de LeBlanc (1986, 1987) es un ejemplo de cómo se han desarrollado técnicas numéricas avanzadas para una computación directa y rápida de estos coeficientes, simplificando lo que de otro modo sería una tarea computacionalmente intensiva.
Más Allá de los Armónicos: El Concepto General de Acoplamiento
Si bien los armónicos esféricos nos ofrecen una definición precisa y matemáticamente rica del coeficiente de acoplamiento, el término 'acoplamiento' es mucho más amplio y se aplica a una vasta gama de sistemas físicos. En su esencia, el acoplamiento describe la medida en que dos o más sistemas o componentes interactúan y se influyen mutuamente. Este fenómeno puede manifestarse de diversas maneras:
- Acoplamiento mecánico: Cuando la vibración de un objeto induce vibraciones en otro (por ejemplo, dos péndulos conectados por un resorte).
- Acoplamiento acústico: La forma en que las ondas sonoras se transfieren de un medio a otro.
- Acoplamiento óptico: La transferencia de luz entre fibras ópticas o componentes ópticos.
- Acoplamiento eléctrico o magnético: La interacción entre circuitos o componentes a través de campos eléctricos o magnéticos.
En el ámbito de la ingeniería eléctrica, el acoplamiento es un concepto fundamental, especialmente en el estudio de transformadores y circuitos inductivos. El coeficiente de acoplamiento (a menudo denotado como 'k') en este contexto cuantifica la fracción del flujo magnético generado por una bobina que enlaza con otra bobina. Varía de 0 (sin acoplamiento) a 1 (acoplamiento perfecto).
k = M / √(L1 * L2)
Donde M es la inductancia mutua entre las bobinas, y L1 y L2 son sus autoinductancias respectivas. Un valor de k cercano a 1 indica que casi todo el flujo magnético de una bobina pasa a través de la otra, lo que es ideal para transformadores eficientes. Un valor cercano a 0 indica muy poca interacción.
Circuitos RLC: La Danza de la Resonancia y la Amortiguación

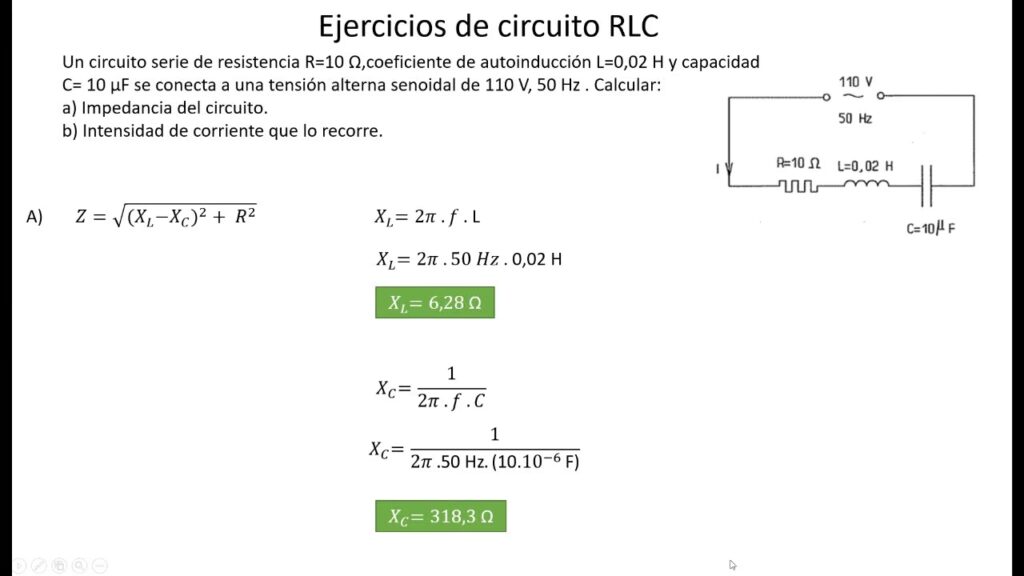

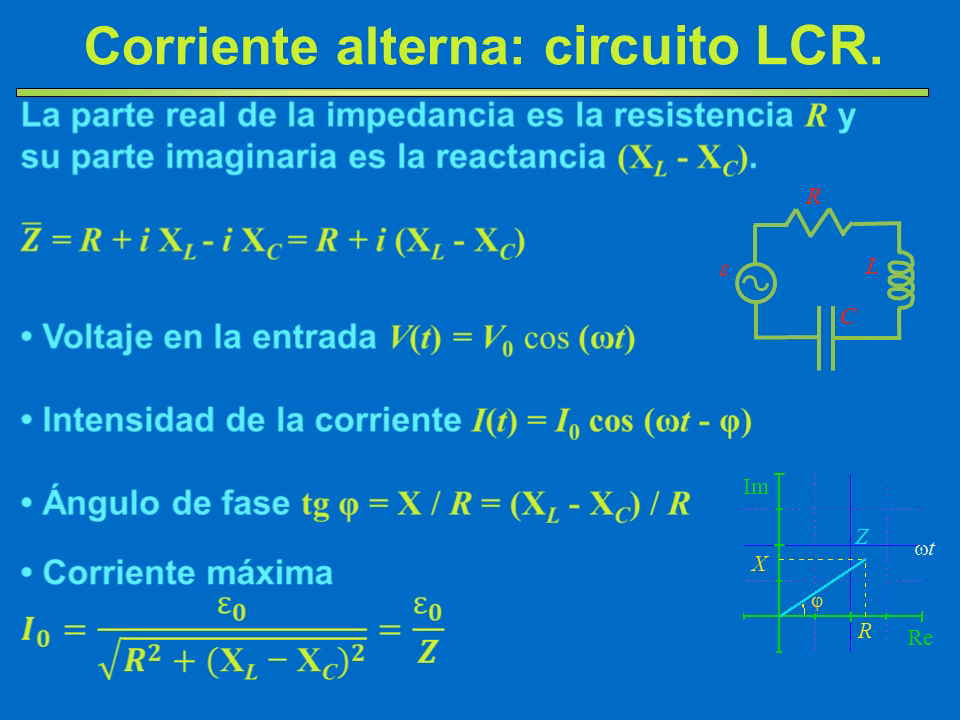

Un circuito RLC es una configuración fundamental en electrónica que consiste en una resistencia (R), un inductor (L) y un condensador (C) conectados en serie o en paralelo. Estos circuitos son esenciales para comprender fenómenos como la resonancia, el filtrado de señales y la oscilación. El comportamiento de un circuito RLC es dinámico y depende de la interacción entre sus tres componentes, lo que lo convierte en un excelente ejemplo de un sistema acoplado.
La clave para entender un circuito RLC es su 'respuesta transitoria' (cómo se comporta después de un cambio repentino, como el cierre de un interruptor) y su 'respuesta en frecuencia' (cómo reacciona a señales de diferentes frecuencias). La resistencia en el circuito es la que introduce la amortiguación, es decir, la disipación de energía.
Tipos de Respuesta en Circuitos RLC
La ecuación diferencial que describe el comportamiento de un circuito RLC (ya sea para la corriente o el voltaje) es una ecuación de segundo orden. Las raíces de la ecuación característica de este sistema determinan el tipo de respuesta transitoria. Estas raíces dependen de dos parámetros clave: la frecuencia de resonancia natural (ω₀ = 1/√(LC)) y el factor de amortiguamiento (α = R/(2L) para un circuito serie RLC). La relación entre α y ω₀ define si el circuito es sobreamortiguado, críticamente amortiguado o subamortiguado.
| Tipo de Amortiguamiento | Condición | Raíces de la Ecuación Característica | Comportamiento de la Respuesta |
|---|---|---|---|
| Sobreamortiguado | α² - ω₀² > 0 | Dos raíces reales distintas y negativas (s1, s2) | Decaimiento lento, exponencial, sin oscilaciones. La corriente/voltaje vuelve a cero suavemente. |
| Críticamente Amortiguado | α² - ω₀² = 0 | Dos raíces reales e iguales y negativas (s) | Decaimiento más rápido posible sin oscilación. Ideal para sistemas que necesitan estabilizarse rápidamente. |
| Subamortiguado | α² - ω₀² < 0 | Dos raíces complejas conjugadas | Decaimiento exponencial con oscilaciones (resonancia amortiguada). La corriente/voltaje oscila mientras se acerca a cero. |
El Circuito RLC Sobreamortiguado en Detalle
Un circuito RLC se considera sobreamortiguado cuando el factor de amortiguamiento es significativamente mayor que la frecuencia de resonancia natural, o más precisamente, cuando se cumple la condición:
α² - ω₀² > 0
Esto implica que la resistencia (R) es lo suficientemente grande como para disipar la energía más rápidamente de lo que el inductor y el condensador pueden intercambiarla y almacenar la energía en forma de oscilaciones. En este escenario, el circuito no oscila. En su lugar, cualquier corriente o voltaje inicial decae suave y exponencialmente hasta cero.
Para un circuito RLC serie, la corriente (o el voltaje en el condensador/inductor) en un circuito sobreamortiguado se describe como una superposición de dos exponenciales reales que decaen. La forma general de la solución para la corriente I(t) es:
I(t) = A₁es₁t + A₂es₂t
Donde s₁ y s₂ son las dos raíces reales y distintas de la ecuación característica, dadas por:
s₁, s₂ = -α ± √(α² - ω₀²)
Dado que α² - ω₀² > 0, el término dentro de la raíz cuadrada es un número real positivo. Además, como α es positivo (R, L, C son positivos), ambas raíces s₁ y s₂ serán negativas. Esto es crucial porque asegura que la corriente decae a cero con el tiempo (enegativo * t tiende a cero cuando t tiende a infinito).
El comportamiento sobreamortiguado significa que la corriente (o el voltaje) se acerca a su valor de equilibrio (generalmente cero) sin sobrepasar ni oscilar alrededor de él. Es como un paracaidista que abre su paracaídas muy pronto: desciende lentamente y aterriza suavemente, sin rebotes. Este tipo de respuesta es deseable en aplicaciones donde las oscilaciones son perjudiciales, como en sistemas de control o en la aguja de un galvanómetro que debe asentarse rápidamente sin fluctuar.
Preguntas Frecuentes
¿Qué es un armónico esférico?
Un armónico esférico es una función matemática que describe la distribución de una cantidad (como una temperatura, una densidad de probabilidad o un potencial) sobre la superficie de una esfera. Son soluciones a la ecuación de Laplace en coordenadas esféricas y son fundamentales en física y geofísica para modelar fenómenos con simetría esférica.
¿Para qué se usa el coeficiente de acoplamiento en física?
En física, el coeficiente de acoplamiento se usa para cuantificar la interacción o la influencia mutua entre diferentes sistemas o partes de un sistema. En el contexto de los armónicos esféricos, describe cómo se combinan dos funciones de armónicos esféricos para formar una nueva. En circuitos eléctricos, cuantifica la eficiencia de la transferencia de energía entre inductores a través de un campo magnético mutuo.
¿Cuál es la diferencia entre un circuito RLC sobreamortiguado y subamortiguado?
La principal diferencia radica en la presencia o ausencia de oscilaciones. Un circuito RLC sobreamortiguado no oscila; la corriente o el voltaje decaen suave y exponencialmente hasta cero porque la resistencia es demasiado alta. Por el contrario, un circuito RLC subamortiguado sí oscila; la corriente o el voltaje exhiben un comportamiento oscilatorio amortiguado, donde la amplitud de las oscilaciones disminuye exponencialmente con el tiempo, debido a que la resistencia es relativamente baja, permitiendo que la energía 'rebote' entre el inductor y el condensador.
¿Puede un coeficiente de acoplamiento ser negativo?
En el contexto de la inductancia mutua en circuitos, el coeficiente de acoplamiento (k) se define como un valor entre 0 y 1, por lo que no es negativo. Sin embargo, los coeficientes individuales que surgen de las combinaciones de armónicos esféricos (como los símbolos Wigner 3-j) pueden tener signos negativos, lo que refleja fases en las interacciones cuánticas.
Conclusión
El concepto de acoplamiento, ya sea en la abstracción matemática de los armónicos esféricos o en la aplicación práctica de los circuitos RLC, es una piedra angular en la comprensión de cómo los elementos de un sistema interactúan. Los coeficientes de acoplamiento nos proporcionan las herramientas cuantitativas para describir estas interacciones, permitiéndonos predecir el comportamiento de sistemas complejos y diseñar soluciones ingenieriles eficientes.
Desde la danza sutil de los momentos angulares cuánticos hasta la robusta respuesta de un circuito RLC sobreamortiguado, la capacidad de cuantificar y controlar el acoplamiento es lo que impulsa la innovación en la ciencia y la tecnología. La comprensión profunda de estos principios no solo enriquece nuestro conocimiento fundamental, sino que también equipa a ingenieros y científicos con las herramientas para moldear el mundo que nos rodea.
