En el fascinante mundo de la ingeniería, la física y el diseño, comprender la distribución de la masa y el área de un objeto es fundamental. Uno de los conceptos más importantes para lograr esto es el del centroide. Aunque a menudo se confunde con el centro de masa o el centro de gravedad, el centroide se refiere específicamente al centro geométrico de una figura o un volumen. Su cálculo es esencial para determinar cómo se comportará un objeto bajo diversas fuerzas, cómo se distribuirán las cargas en una estructura o incluso dónde colocar soportes para garantizar la estabilidad.
Este artículo te guiará a través del proceso de cálculo del centroide, desde las figuras más simples hasta las complejas, utilizando una herramienta fundamental: el primer momento de área. Prepárate para desentrañar las fórmulas, los métodos y las aplicaciones prácticas que te permitirán dominar este concepto vital.
- ¿Qué es un Centroide y Por Qué es Importante?
- El Primer Momento de Área: La Clave del Cálculo
- Fórmulas Fundamentales para el Centroide
- Cálculo de Centroides para Figuras Simples: Paso a Paso
- El Desafío de las Figuras Compuestas: Suma de Momentos
- Teorema del Centroide para Triángulos (Coordenadas de Vértices)
- Aplicaciones Prácticas del Cálculo de Centroides
- Preguntas Frecuentes (FAQ)
- Conclusión
¿Qué es un Centroide y Por Qué es Importante?
El centroide es el punto promedio de todas las coordenadas de los puntos que componen una figura geométrica. En otras palabras, es el centro geométrico de una forma. Para una figura bidimensional, el centroide es el punto donde la figura se equilibraría perfectamente si se suspendiera de ese punto. Es importante destacar que, si bien el centroide, el centro de masa y el centro de gravedad a menudo coinciden en cuerpos homogéneos (de densidad uniforme) y en campos gravitatorios uniformes, técnicamente son conceptos distintos:
- El centroide es una propiedad puramente geométrica.
- El centro de masa considera la distribución de la masa.
- El centro de gravedad considera la distribución del peso y la variación del campo gravitatorio.
En la mayoría de los problemas de ingeniería estructural y diseño mecánico con materiales homogéneos, el cálculo del centroide es suficiente y se asume que coincide con el centro de masa.
La importancia del centroide radica en su aplicación práctica. Permite a los ingenieros:
- Determinar el punto de aplicación de una fuerza resultante en análisis de estructuras.
- Calcular los momentos de inercia, cruciales para el diseño de vigas y columnas.
- Establecer la estabilidad de objetos flotantes o estructuras.
- Optimizar el diseño de piezas para la fabricación.
El Primer Momento de Área: La Clave del Cálculo
Para calcular el centroide de una figura, necesitamos comprender el concepto del primer momento de área. Este término, a menudo denotado como Q, mide la "distribución" del área con respecto a un eje particular. Es una medida de la tendencia de un área a "girar" alrededor de un eje.
Las definiciones clave son:
- Qy: Primer momento de área con respecto al eje Y.
- Qx: Primer momento de área con respecto al eje X.
- A: Área total de la figura.
- ẋ (x barra): Distancia del centroide al eje Y (coordenada x del centroide).
- ẏ (y barra): Distancia del centroide al eje X (coordenada y del centroide).
La relación entre el primer momento de área y las coordenadas del centroide es directa:
- Qy = ẋ ⋅ A
- Qx = ẏ ⋅ A
Esto significa que el primer momento de área es simplemente el producto del área de la figura por la distancia de su centroide al eje de referencia. De estas ecuaciones, podemos derivar las fórmulas fundamentales para encontrar las coordenadas del centroide:
Fórmulas Fundamentales para el Centroide
Para determinar la ubicación del centroide de una figura, simplemente se dividen los primeros momentos del área entre el área total de la figura:
- Coordenada x del centroide (ẋ):
ẋ = Qy / A - Coordenada y del centroide (ẏ):
ẏ = Qx / A
Estas fórmulas son la base para el cálculo del centroide, ya sea para una figura simple o para una más compleja. El desafío principal radica en calcular Qx, Qy y A para la figura en cuestión.
Cálculo de Centroides para Figuras Simples: Paso a Paso
Para figuras geométricas comunes como rectángulos, triángulos o círculos, las fórmulas para el área y la ubicación de su centroide son conocidas. Estos son los bloques de construcción para figuras más complejas.
A continuación, se presenta una tabla con las coordenadas del centroide (ẋ, ẏ) y el área (A) para algunas figuras comunes, asumiendo un origen de coordenadas en un punto de referencia lógico (por ejemplo, el vértice inferior izquierdo para un rectángulo o el centro para un círculo):
| Figura | Área (A) | Coordenada x del Centroide (ẋ) | Coordenada y del Centroide (ẏ) |
|---|---|---|---|
| Rectángulo (base b, altura h) | b ⋅ h | b / 2 | h / 2 |
| Triángulo (base b, altura h, vértice superior en (b/2, h)) | (b ⋅ h) / 2 | b / 2 | h / 3 |
| Círculo (radio r) | π ⋅ r² | r (desde el borde izquierdo) | r (desde el borde inferior) |
| Semicírculo (radio r, base en eje x) | (π ⋅ r²) / 2 | r (desde el centro de la base) | (4 ⋅ r) / (3 ⋅ π) (desde la base) |
| Cuarto de Círculo (radio r, en primer cuadrante) | (π ⋅ r²) / 4 | (4 ⋅ r) / (3 ⋅ π) | (4 ⋅ r) / (3 ⋅ π) |
Una vez que conoces A, ẋ y ẏ para una figura simple, puedes calcular sus primeros momentos de área Qx y Qy fácilmente usando las fórmulas Qy = ẋ ⋅ A y Qx = ẏ ⋅ A.
Ejemplo: Centroide de un Semicírculo
Una de las preguntas recurrentes es cómo calcular el centroide de un semicírculo. Basándonos en la tabla anterior, si tenemos un semicírculo con radio 'r' y su base está sobre el eje X, con el centro de la base en el origen (0,0), sus coordenadas centroidales son:
- ẋ = 0 (debido a la simetría con respecto al eje Y)
- ẏ = (4 ⋅ r) / (3 ⋅ π)
Si el semicírculo está orientado de otra manera, necesitarías ajustar las coordenadas de su centroide con respecto al nuevo sistema de referencia, pero la distancia relativa desde su base siempre será (4 ⋅ r) / (3 ⋅ π).
El Desafío de las Figuras Compuestas: Suma de Momentos
En la práctica, rara vez nos encontramos con figuras perfectamente geométricas y simples. La mayoría de los objetos y estructuras tienen formas irregulares o están formados por la combinación de varias figuras geométricas básicas. Aquí es donde el método de las figuras compuestas se vuelve indispensable.
El principio es sencillo: si una figura compleja está formada por varias figuras más simples, el centroide de la figura compleja se puede encontrar sumando los primeros momentos de área de cada una de las figuras simples y dividiendo por la suma de sus áreas individuales.
Fórmulas para Centroides de Figuras Compuestas:
- Coordenada x del centroide (ẋtotal):
ẋtotal = (Σ Qyi) / (Σ Ai) = (Σ (ẋi ⋅ Ai)) / (Σ Ai) - Coordenada y del centroide (ẏtotal):
ẏtotal = (Σ Qxi) / (Σ Ai) = (Σ (ẏi ⋅ Ai)) / (Σ Ai)
Donde:
- Ai es el área de cada figura individual que compone la figura total.
- ẋi y ẏi son las coordenadas del centroide de cada figura individual, medidas desde un eje de referencia común.
- Qxi = ẏi ⋅ Ai es el primer momento de área de cada figura individual con respecto al eje X.
- Qyi = ẋi ⋅ Ai es el primer momento de área de cada figura individual con respecto al eje Y.
- Σ denota la suma de todos los componentes individuales.
Pasos para Calcular el Centroide de una Figura Compuesta:
- Dividir la Figura: Descompón la figura compleja en un conjunto de figuras geométricas simples (rectángulos, triángulos, círculos, semicírculos, etc.) para las cuales se conocen sus áreas y centroides. Si hay agujeros, estos se tratan como áreas negativas.
- Establecer un Eje de Referencia: Elige un sistema de coordenadas (ejes X e Y) que sea conveniente. A menudo, el punto más a la izquierda y más bajo de la figura es un buen punto de origen (0,0). Todas las coordenadas de los centroides individuales se medirán desde este origen.
- Calcular para Cada Parte: Para cada figura simple (i) que compone la forma total:
- Calcula su área (Ai).
- Determina las coordenadas (ẋi, ẏi) de su centroide individual con respecto al sistema de referencia común establecido en el paso 2.
- Calcula el primer momento de área con respecto al eje X (Qxi = ẏi ⋅ Ai).
- Calcula el primer momento de área con respecto al eje Y (Qyi = ẋi ⋅ Ai).
- Sumar los Resultados: Suma todas las áreas individuales (Σ Ai) para obtener el área total de la figura compuesta. Suma todos los Qxi (Σ Qxi) y todos los Qyi (Σ Qyi).
- Calcular el Centroide Total: Aplica las fórmulas del centroide para figuras compuestas:
ẋtotal = (Σ Qyi) / (Σ Ai)ẏtotal = (Σ Qxi) / (Σ Ai)
Este método sistemático asegura que todos los componentes de la figura se consideren correctamente, incluso los espacios vacíos que restan área y momento.
Teorema del Centroide para Triángulos (Coordenadas de Vértices)
Existe una fórmula específica para calcular el centroide de un triángulo cuando se conocen las coordenadas de sus tres vértices. Esta es una aplicación particular del concepto general del centroide y es muy útil en geometría analítica.
Si un triángulo tiene vértices en las coordenadas (x1, y1), (x2, y2) y (x3, y3), las coordenadas de su centroide (G) se calculan como el promedio de las coordenadas de sus vértices:
- Gx = (x1 + x2 + x3) / 3
- Gy = (y1 + y2 + y3) / 3
Esta fórmula es intuitiva, ya que el centroide es el punto de equilibrio promedio de los puntos que lo conforman. Es importante recordar que esta fórmula es exclusiva para triángulos y no se aplica directamente a otras formas.
Aplicaciones Prácticas del Cálculo de Centroides
El cálculo de centroides no es solo un ejercicio académico; tiene profundas implicaciones en diversas disciplinas:
- Ingeniería Estructural: Es fundamental para diseñar vigas, columnas y otras estructuras. El centroide de la sección transversal de una viga, por ejemplo, es crucial para calcular el momento de inercia, que a su vez determina la resistencia de la viga a la flexión. La correcta determinación del centroide asegura la estabilidad y seguridad de edificios y puentes.
- Diseño Mecánico: En el diseño de máquinas, el centroide ayuda a equilibrar componentes rotatorios, reducir vibraciones y asegurar un funcionamiento suave y eficiente.
- Diseño Naval y Aeronáutico: Para barcos y aviones, el centroide (y el centro de masa) es vital para la estabilidad, la flotabilidad y el control de vuelo. Un centroide mal calculado puede llevar a diseños inestables.
- Robótica: En el diseño de robots, conocer el centroide de cada segmento del cuerpo robótico es crucial para la planificación del movimiento, el equilibrio y la manipulación de objetos.
- Arquitectura: Los arquitectos utilizan el concepto para entender la distribución del peso y la estética de sus diseños, especialmente en estructuras con formas inusuales.
- Física: En la física, el centroide es la base para comprender el equilibrio de cuerpos rígidos y la mecánica de fluidos.
Preguntas Frecuentes (FAQ)

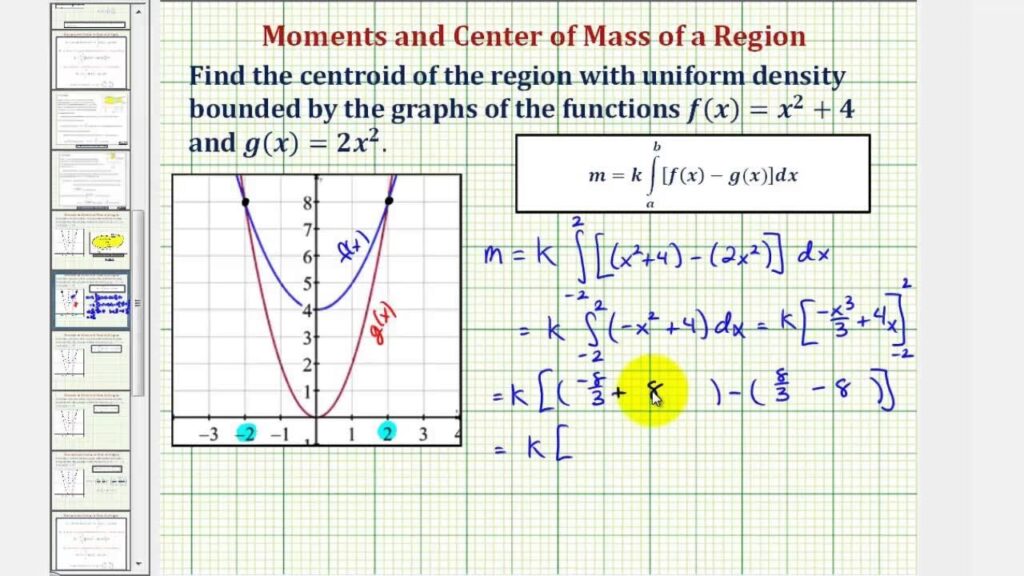

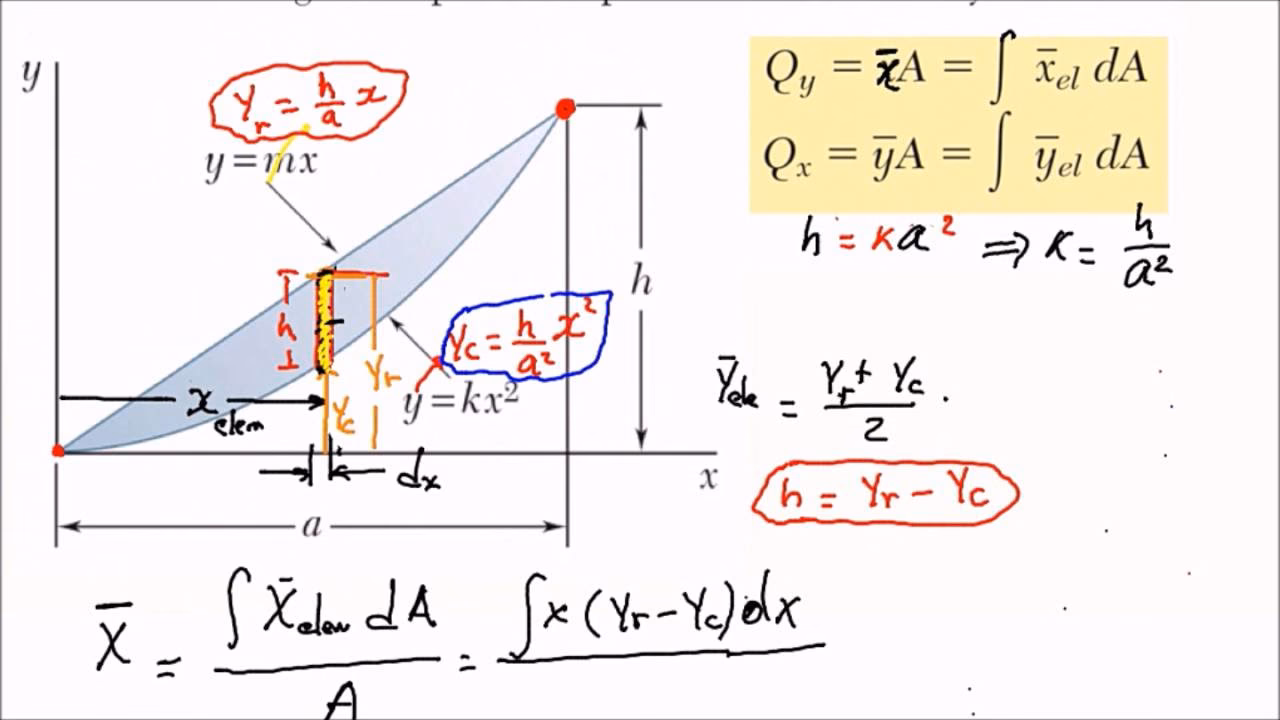

¿Cómo calcular un centroide?
Para calcular un centroide, primero determina si la figura es simple o compuesta. Para figuras simples, puedes usar tablas de referencia con sus centroides conocidos. Para figuras compuestas, divídela en formas simples, establece un eje de referencia, calcula el área y las coordenadas del centroide de cada parte, luego suma los primeros momentos de área de cada parte y divídelos por la suma total de las áreas. Las fórmulas clave son ẋ = Σ(ẋᵢ ⋅ Aᵢ) / Σ Aᵢ y ẏ = Σ(ẏᵢ ⋅ Aᵢ) / Σ Aᵢ.
¿Cuál es la fórmula del teorema del centroide?
El término "teorema del centroide" a menudo se refiere a las fórmulas generales derivadas del primer momento de área para calcular las coordenadas del centroide de cualquier figura. Estas son ẋ = Qy / A y ẏ = Qx / A. Sin embargo, para un triángulo específico con vértices (x₁, y₁), (x₂, y₂) y (x₃, y₃), la fórmula del centroide es G = ((x₁ + x₂ + x₃)/3, (y₁ + y₂ + y₃)/3).
¿Cómo calcular el centroide de un semicírculo?
Para un semicírculo de radio 'r' con su base sobre un eje, su centroide se ubica simétricamente a lo largo de su eje central y a una distancia de 4r / (3π) desde su base. Si la base está en el eje X con su centro en el origen, las coordenadas son (0, 4r / (3π)).
¿Qué diferencia hay entre centroide y centro de masa?
El centroide es el centro geométrico de una figura, basándose solo en su forma y dimensiones. El centro de masa, por otro lado, considera la distribución de la masa dentro de la figura. Si la figura es homogénea (densidad uniforme), el centroide y el centro de masa coinciden. Si la densidad varía, no coinciden.
¿Por qué es importante el primer momento de área?
El primer momento de área (Q) es crucial porque es la base matemática para calcular las coordenadas del centroide. Representa la "tendencia" de un área a girar alrededor de un eje, lo que permite determinar el punto de equilibrio geométrico de la figura. Sin el primer momento de área, el cálculo sistemático del centroide, especialmente para figuras compuestas, sería mucho más complejo.
Conclusión
El cálculo del centroide es una habilidad fundamental en campos como la ingeniería civil, mecánica y arquitectónica. Al dominar el concepto del primer momento de área y aplicar las fórmulas adecuadas para figuras simples y compuestas, se adquiere una herramienta poderosa para analizar la distribución geométrica de cualquier forma. Desde el diseño de estructuras estables hasta la creación de componentes mecánicos equilibrados, comprender y calcular el centroide es un paso esencial para garantizar la funcionalidad, la eficiencia y la seguridad. Esperamos que esta guía completa te haya proporcionado la claridad y la confianza necesarias para abordar cualquier problema de centroides que se te presente.
