Cálculo del Centro de Gravedad en Aeronaves

En el vasto y complejo mundo de la aviación, donde la precisión es sinónimo de seguridad, existen conceptos fundamentales que todo piloto, ingeniero y entusiasta debe comprender. Uno de los más críticos es el del Centro de Gravedad (CG). No es solo un número en una hoja de cálculo; es el punto de equilibrio que determina la estabilidad, el rendimiento y, en última instancia, la seguridad de una aeronave en vuelo. Comprender cómo se calcula y por qué es tan vital es esencial para garantizar operaciones aéreas exitosas y sin incidentes.

El centro de gravedad es, en esencia, el punto imaginario donde se considera que está concentrado todo el peso de un objeto. Si pudieras equilibrar el objeto en un solo punto, ese sería su centro de gravedad. Para ilustrarlo, piensa en una regla de 30 centímetros. Su centro de gravedad estaría exactamente en la marca de los 15 centímetros. Si colocas tu dedo justo debajo de ese punto, la regla permanecerá equilibrada, sin inclinarse hacia un lado. Sin embargo, si tu dedo se desvía, la regla caerá. En una aeronave, este principio es magnificado exponencialmente, ya que incluso una pequeña desviación del CG ideal puede tener consecuencias catastróficas.

¿Qué es Exactamente el Centro de Gravedad (CG)?

Como mencionamos, el centro de gravedad es el punto donde el peso total de un cuerpo parece actuar. Es el promedio ponderado de las posiciones de todas las partículas que componen ese cuerpo. En términos más prácticos para la aviación, es el punto alrededor del cual una aeronave se equilibraría perfectamente si se suspendiera libremente. Este punto no es fijo en un avión; cambia constantemente a medida que se carga combustible, pasajeros, carga o a medida que el combustible se consume durante el vuelo.

La posición del CG se mide generalmente como una distancia desde un punto de referencia fijo en la aeronave, conocido como el datum. El datum es una línea vertical imaginaria o un plano, establecido por el fabricante del avión, a partir del cual se miden todas las distancias de los brazos de momento. Puede estar en la nariz del avión, en el firewall (pared de fuego) o incluso delante de la aeronave, dependiendo del diseño. Lo importante es que es un punto de partida consistente para todas las mediciones de peso y equilibrio.

La Importancia Crítica del CG en la Aviación

La posición del centro de gravedad influye directamente en las características de vuelo de una aeronave. Una ubicación incorrecta del CG puede afectar la estabilidad, la controlabilidad y el rendimiento del avión de varias maneras cruciales:

• Estabilidad Longitudinal: La estabilidad de un avión para mantener su actitud de cabeceo (nariz arriba o nariz abajo) depende en gran medida de la posición del CG en relación con el centro de sustentación (el punto donde actúa la fuerza de sustentación). Si el CG está demasiado adelante o demasiado atrás, el avión será inestable en cabeceo, lo que significa que tendrá una tendencia a subir o bajar la nariz por sí solo, dificultando su control.
• Controlabilidad: La sensibilidad de los controles de vuelo, especialmente el elevador (para el cabeceo), se ve directamente afectada por el CG. Un CG demasiado adelantado puede requerir una fuerza excesiva en los controles para rotar el avión durante el despegue o para aterrizar, mientras que un CG demasiado atrasado puede hacer que el avión sea excesivamente sensible y difícil de controlar, con riesgo de sobre-rotación o de entrar en una condición de pérdida irrecuperable.
• Rendimiento: La posición del CG también impacta el rendimiento aerodinámico. Un CG óptimo minimiza la resistencia aerodinámica y permite un vuelo más eficiente, lo que se traduce en un menor consumo de combustible y una mayor autonomía. Un CG incorrecto puede aumentar la resistencia, reducir la velocidad y la capacidad de ascenso.
• Seguridad: En última instancia, todas estas implicaciones se resumen en la seguridad del vuelo. Volar una aeronave con un CG fuera de los límites de diseño es extremadamente peligroso y ha sido la causa de numerosos accidentes aéreos. Es por ello que el cálculo preciso del CG es una de las responsabilidades más importantes antes de cada vuelo.

Factores que Afectan el Centro de Gravedad de un Avión

El CG de un avión no es una constante; cambia con cada elemento que se añade o se retira de la aeronave. Los principales factores que influyen en su posición son:

• Peso Vacío del Avión: Este es el peso de la aeronave tal como sale de fábrica, con todos sus sistemas, pero sin tripulación, combustible ni carga. Incluye la estructura, motores, aviónica, etc. El CG del avión vacío se determina durante la fabricación y se verifica periódicamente.
• Combustible: La cantidad y la ubicación del combustible son cruciales. A medida que el combustible se carga en diferentes tanques a lo largo del ala o el fuselaje, su peso y la distancia desde el datum (su brazo) afectan el momento total y, por ende, el CG. Durante el vuelo, a medida que el combustible se consume, el CG puede desplazarse, lo que los pilotos deben tener en cuenta, especialmente en vuelos de larga duración.
• Carga Útil: Esto incluye a la tripulación, los pasajeros, el equipaje y cualquier otra carga transportada. La distribución de estas personas y objetos dentro de la cabina y los compartimentos de carga es vital. Colocar objetos muy pesados en la parte trasera o delantera del avión puede desplazar el CG significativamente.
• Equipamiento Adicional: Cualquier equipo instalado temporalmente o permanentemente que no forme parte del peso vacío original (como equipos de misión especial, cámaras, etc.) también debe ser contabilizado.

Cómo Calcular el Centro de Gravedad de un Avión: El Método del Momento

El método más común y preciso para determinar el centro de gravedad de una aeronave es el método del momento. Este proceso implica calcular el momento de cada peso individual a bordo y luego sumar todos los momentos para encontrar el momento total. Finalmente, el CG se obtiene dividiendo el momento total por el peso total.

Para realizar este cálculo, necesitamos entender tres conceptos clave:

• Peso (Weight): La fuerza de la gravedad que actúa sobre un objeto. Se mide en libras (lb) o kilogramos (kg).
• Brazo (Arm): La distancia horizontal desde el datum (punto de referencia) hasta el centro de gravedad de un objeto individual. Se mide en pulgadas (in) o metros (m). Los brazos delante del datum son positivos, y los brazos detrás del datum (si el datum está en la nariz, por ejemplo) pueden ser negativos, aunque la mayoría de los datums se eligen para que todos los brazos sean positivos.
• Momento (Moment): El producto del peso de un objeto por su brazo. Representa la tendencia de una fuerza a causar rotación alrededor del datum. Se mide en libra-pulgadas (lb-in) o kilogramo-metros (kg-m). La fórmula es: Momento = Peso × Brazo.

Pasos para el Cálculo del CG:

1. Identificar el Datum: Conoce la ubicación del datum de tu aeronave, según lo especificado en el Manual de Vuelo del Avión (POH/AFM).
2. Listar Todos los Componentes de Peso: Anota el peso de cada elemento a bordo: peso vacío del avión, piloto, copiloto, cada pasajero, equipaje en cada compartimento, combustible, y cualquier otra carga.
3. Determinar el Brazo de Cada Componente: Para cada componente de peso, encuentra su brazo, es decir, su distancia desde el datum. Estos brazos suelen estar documentados en el POH/AFM o en gráficos de carga.
4. Calcular el Momento para Cada Componente: Multiplica el peso de cada componente por su brazo para obtener su momento individual.
5. Sumar Pesos y Momentos: Suma todos los pesos individuales para obtener el peso total de la aeronave. Luego, suma todos los momentos individuales para obtener el momento total.
6. Calcular el Centro de Gravedad (CG): Divide el momento total por el peso total. La fórmula es: CG = Momento Total / Peso Total.
7. Verificar los Límites: Una vez calculado el CG, compáralo con los límites de CG máximos y mínimos especificados en el POH/AFM para tu aeronave. También verifica que el peso total no exceda el peso bruto máximo permitido.

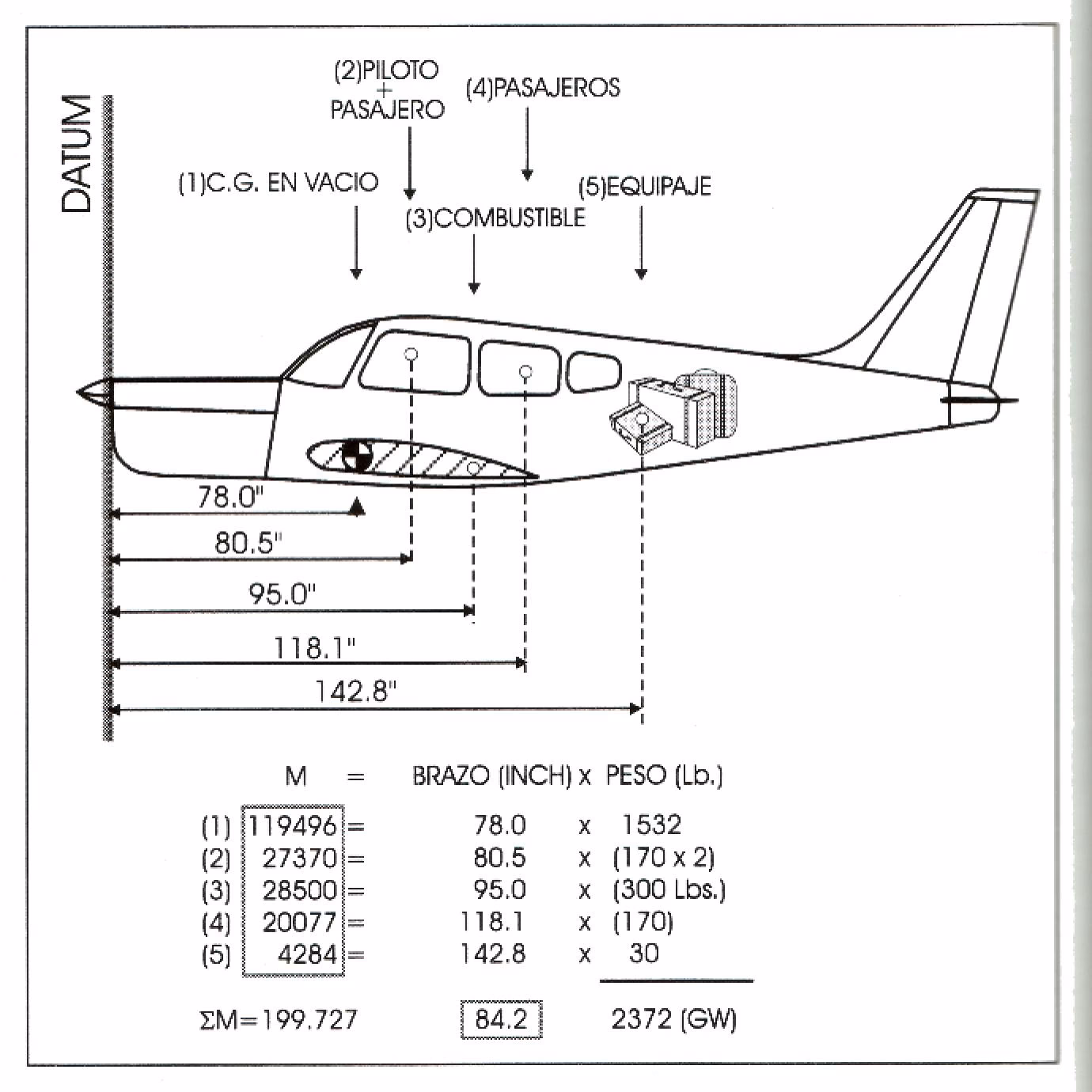

Ejemplo Práctico de Cálculo del Centro de Gravedad:

Consideremos un ejemplo típico para una aeronave pequeña. Los datos de brazos para cada estación (asiento, compartimento de carga, tanques de combustible) se obtienen del Manual de Vuelo de la aeronave.

Una vez que tenemos los totales, calculamos el CG:

CG = Momento Total / Peso Total
CG = 272700 lb-pulgada / 3320 lb
CG = 82.13 pulgadas

Según el Manual de Vuelo de esta aeronave hipotética, los límites del centro de gravedad están entre 78 y 86 pulgadas. Dado que nuestro CG calculado es de 82.13 pulgadas, se encuentra dentro de estos límites. Además, el peso total cargado de 3320 libras no excede el peso bruto máximo de 3400 libras para esta aeronave. Por lo tanto, la aeronave está cargada de forma segura dentro de sus límites operativos.

El ejemplo que se nos proporcionó anteriormente, donde el peso total cargado era de 3320 libras y el centro de gravedad de 84.8 pulgadas se encontraba entre los límites de 78 y 86 pulgadas, ilustra perfectamente cómo se aplica este cálculo en la práctica para verificar la seguridad de la carga.

Límites del Centro de Gravedad: Adelantado y Atrasado

Es fundamental entender las implicaciones de que el CG esté demasiado adelantado o demasiado atrasado:

• CG Demasiado Adelantado (Forward Limit): Cuando el CG está muy cerca de la nariz, el avión tiende a ser muy estable, pero puede requerir una fuerza excesiva en el timón de profundidad para levantar la nariz, especialmente durante el despegue y el aterrizaje. Esto puede llevar a una rotación insuficiente, una velocidad de despegue más alta, una mayor resistencia aerodinámica y un mayor consumo de combustible. En casos extremos, podría ser imposible levantar la nariz para el despegue o para aterrizar suavemente.
• CG Demasiado Atrasado (Aft Limit): Un CG muy hacia la cola hace que el avión sea menos estable y más sensible a los movimientos del timón de profundidad. Esto puede resultar en una aeronave que es difícil de controlar, propensa a entrar en pérdidas con mayor facilidad y más difícil de recuperar. La inestabilidad puede llevar a oscilaciones peligrosas (porpoising) y, en el peor de los casos, a una pérdida de control irrecuperable. La recuperación de una pérdida con un CG trasero es significativamente más difícil.

Consejos Prácticos para la Carga del Avión

• Distribuir el Peso Uniformemente: Siempre que sea posible, intente distribuir el peso de manera equilibrada en las estaciones disponibles para mantener el CG lo más cerca posible del punto ideal del fabricante.
• Priorizar la Seguridad: Nunca exceda los límites de peso o CG establecidos en el POH/AFM. Si los cálculos indican que está fuera de los límites, ajuste la carga, retire peso o redistribuya los pasajeros y el equipaje.
• Considerar el Consumo de Combustible: Recuerde que el CG puede cambiar a medida que el combustible se consume. Algunos aviones tienen tanques de combustible ubicados de manera que el CG se desplaza hacia adelante a medida que se quema el combustible, lo que puede ser un factor a considerar en vuelos largos.
• Verificar Siempre los Cálculos: No confíe únicamente en la intuición. Realice siempre los cálculos de peso y balance antes de cada vuelo, especialmente si la configuración de carga ha cambiado significativamente.

Herramientas para el Cálculo del CG

Aunque el cálculo manual es fundamental para comprender el concepto, en la práctica, los pilotos y operadores utilizan diversas herramientas para simplificar y agilizar el proceso:

• Gráficos de Carga y CG: Muchos Manuales de Vuelo incluyen gráficos visuales que permiten a los pilotos determinar rápidamente el CG para una configuración de carga específica, sin necesidad de cálculos extensos.
• Calculadoras Electrónicas: Existen calculadoras específicas para aviación que tienen funciones preprogramadas para peso y balance.
• Aplicaciones Móviles: Numerosas aplicaciones para smartphones y tablets están disponibles que simplifican el proceso, permitiendo al usuario introducir pesos y brazos para obtener el CG al instante.
• Software de Planificación de Vuelo: Los sistemas de gestión de vuelo más avanzados y el software de planificación de vuelo para PC incluyen módulos integrados para el cálculo de peso y balance.

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante el CG en un avión?

El CG es crucial porque afecta directamente la estabilidad, la controlabilidad y el rendimiento de la aeronave. Una posición incorrecta del CG puede hacer que el avión sea inestable, difícil de controlar y, en última instancia, inseguro para volar, aumentando el riesgo de accidentes.

¿Qué pasa si el CG está fuera de los límites?

Si el CG está demasiado adelantado, el avión puede ser difícil de rotar para el despegue o para aterrizar, y puede consumir más combustible. Si está demasiado atrasado, el avión se vuelve inestable, excesivamente sensible a los controles, y puede ser propenso a pérdidas o a una pérdida de control irrecuperable. Volar con un CG fuera de los límites es extremadamente peligroso.

¿El CG cambia durante el vuelo?

Sí, el CG de un avión puede cambiar durante el vuelo, principalmente debido al consumo de combustible. A medida que el combustible se quema de los tanques, su peso se reduce, lo que puede desplazar el CG. Los pilotos de vuelos de larga distancia deben considerar este desplazamiento en su planificación.

¿Quién es responsable de calcular el CG?

La responsabilidad final de asegurar que la aeronave esté cargada dentro de los límites de peso y balance recae en el piloto al mando. Es una de las verificaciones previas al vuelo más importantes.

¿Se calcula el CG para cada vuelo?

Sí, se recomienda encarecidamente calcular el peso y balance para cada vuelo, especialmente si hay cambios en la tripulación, pasajeros, equipaje, carga o cantidad de combustible. Aunque en vuelos rutinarios con configuraciones idénticas se puede usar un cálculo previo, cualquier cambio significativo requiere una nueva verificación.

¿Qué es el 'datum' en el cálculo del CG?

El 'datum' es un punto de referencia fijo y arbitrario en la aeronave, establecido por el fabricante, desde el cual se miden todas las distancias (brazos) para los cálculos de peso y balance. Es el punto cero de las mediciones horizontales.

En resumen, el cálculo del centro de gravedad no es solo un ejercicio matemático, sino una práctica de seguridad fundamental en la aviación. La comprensión de este concepto, junto con la aplicación diligente del método del momento, asegura que cada vuelo no solo sea eficiente, sino, lo que es más importante, seguro. La precisión en la carga y el balance es un pilar innegociable de la operación de cualquier aeronave.
