Calculando la Longitud de un Arco Parabólico

Los arcos parabólicos son elementos arquitectónicos y de ingeniería de gran belleza y eficiencia estructural, presentes en puentes, techos y diversas construcciones. Su forma, que distribuye las cargas de manera uniforme, los convierte en una elección popular para proyectos que requieren estabilidad y resistencia. Sin embargo, calcular la longitud exacta de un segmento de este tipo de arco, conocido como arco parabólico, es una tarea que va más allá de una simple medición con cinta métrica. Requiere la aplicación de herramientas matemáticas avanzadas, como el cálculo integral y métodos numéricos.

En este artículo, exploraremos en profundidad cómo se determina la longitud de un arco parabólico, desde sus fundamentos matemáticos hasta la aplicación de algoritmos iterativos. Nos centraremos en la metodología para una función cuadrática específica, desglosando cada paso para entender su complejidad y la precisión que se puede alcanzar.

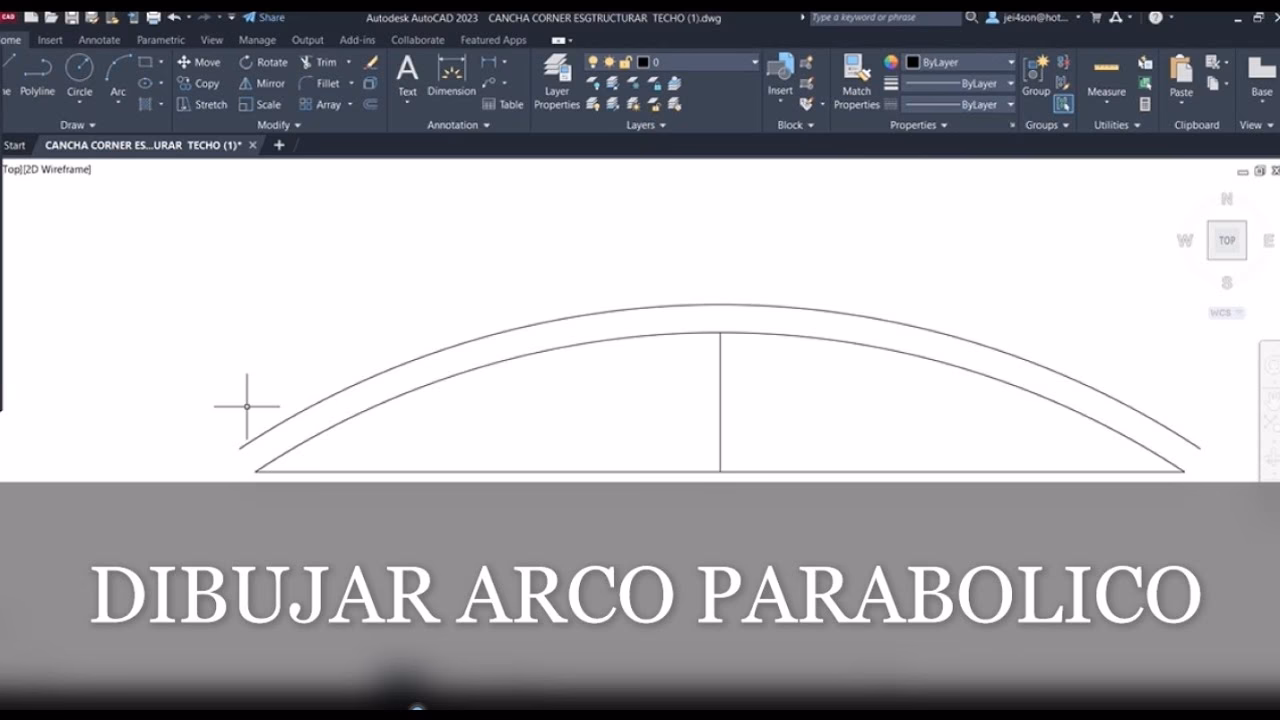

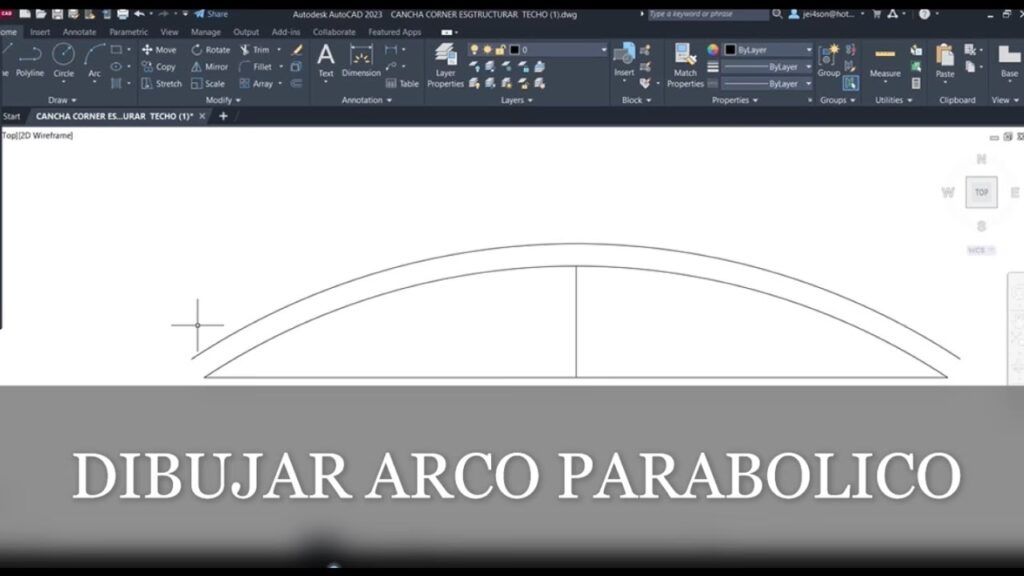

Fundamentos Matemáticos: La Ecuación de la Parábola y la Longitud de Arco

Para abordar el cálculo de la longitud de un arco parabólico, primero debemos entender la función matemática que lo describe. En nuestro caso, consideraremos una parábola definida por la ecuación y = ax^2 + bx. Esta forma particular de la ecuación implica que el arco comienza en el origen (0,0) y se extiende hasta un punto (x0, y0). La clave para encontrar la longitud de cualquier curva reside en el cálculo integral.

La fórmula general para la longitud de arco s de una función y = f(x) entre dos puntos x = c y x = d es:

s = ∫cd √(1 + (dy/dx)²) dx

Para nuestra parábola y = ax^2 + bx, la derivada dy/dx es 2ax + b. Sustituyendo esto en la fórmula de la longitud de arco, obtenemos la integral específica para el arco parabólico desde x = 0 hasta x = x0:

s = ∫0x0 √(1 + (2ax + b)²) dx

Resolver esta integral directamente puede ser un desafío. Afortunadamente, se ha encontrado una solución general para integrales de la forma ∫ √(1 + t²) dt. Esta integral, que denotaremos como I(t), tiene la siguiente forma:

I(t) = 0.5 * (t * √(1 + t²) + log(|t + √(1 + t²)|))

Utilizando esta solución, la longitud del arco s se puede expresar en términos de I(t). Si hacemos la sustitución t = 2ax + b, los límites de integración cambian. Cuando x = 0, t = b (denominado l). Cuando x = x0, t = 2ax0 + b (denominado u). Aplicando el teorema fundamental del cálculo, la longitud del arco se convierte en:

s = 0.5 * (I(u) - I(l)) / a

Donde:

• u = 2ax0 + b
• l = b

Esta expresión ya es un gran avance, pero notamos que la longitud del arco s aún depende de los coeficientes a y b. Además, sabemos que el punto (x0, y0) se encuentra en la parábola, lo que significa que y0 = a * x0^2 + b * x0. De esta ecuación, podemos despejar b en términos de a, x0 y y0:

b = y0/x0 - a*x0

Sustituyendo esta expresión de b en las definiciones de u y l, obtenemos:

• u = 2ax0 + (y0/x0 - a*x0) = y0/x0 + a*x0
• l = y0/x0 - a*x0

Ahora, la longitud del arco s puede ser expresada como una función que depende únicamente del coeficiente a (asumiendo x0 e y0 como puntos de referencia conocidos):

s(a) = 0.5 * (I(y0/x0 + a*x0) - I(y0/x0 - a*x0)) / a

Esta es la fórmula central para nuestro cálculo. Sin embargo, el problema real que a menudo enfrentamos es el inverso: conocemos la longitud deseada S para un arco que pasa por (x0, y0) y queremos encontrar los coeficientes a y b que generen esa longitud. Aquí es donde entra en juego un poderoso método numérico.

El Desafío de Encontrar los Coeficientes 'a' y 'b'

Como se vio en la sección anterior, la longitud del arco s(a) es una función compleja de a. Si se nos da una longitud de arco objetivo S, necesitamos resolver la ecuación s(a) = S o, equivalentemente, s(a) - S = 0 para encontrar el valor de a. Debido a la naturaleza no lineal y trascendental de la función s(a) (debido al término logarítmico), no es posible despejar a algebraicamente de forma directa. Aquí es donde los métodos numéricos se vuelven indispensables.

El Método de Newton-Raphson en Acción

Para encontrar la raíz de una función (es decir, el valor de a que hace s(a) - S = 0), uno de los algoritmos más eficientes y ampliamente utilizados es el método de Newton-Raphson. Este método es iterativo y se basa en aproximar la función con su línea tangente en una estimación inicial, y luego usar la intersección de esa tangente con el eje x como la siguiente y mejor estimación de la raíz.

El principio del método de Newton-Raphson es el siguiente: Dada una función f(x) de la cual queremos encontrar una raíz, si x(i) es la i-ésima estimación de la raíz, la siguiente estimación x(i+1) se calcula como:

x(i+1) = x(i) - f(x(i)) / f'(x(i))

Donde f'(x) es la derivada de f(x). Este proceso se repite hasta que la diferencia entre dos estimaciones consecutivas es muy pequeña (es decir, hasta que la solución converge a una tolerancia deseada).

En nuestro caso, la función f(a) que necesitamos que sea cero es f(a) = s(a) - S. Por lo tanto, necesitamos calcular la derivada de f(a), que es f'(a) = s'(a) (ya que S es una constante y su derivada es cero).

La derivada de s(a), s'(a), se obtiene aplicando la regla de la cadena y la regla del cociente. Sin entrar en los detalles de la derivación, la expresión es:

s'(a) = 0.5 * (a*x0 * (I'(u) + I'(l)) + I(l) - I(u)) / (a^2)

Donde I'(t) es la derivada de I(t), que es simplemente √(1 + t²).

Un aspecto crucial del método de Newton-Raphson es la elección de una buena estimación inicial. Afortunadamente, para la función s(a), una estimación inicial simple como y0 / x0 tiende a converger rápidamente a la solución. Esto se debe a la naturaleza del gráfico de s(a), que es 'bien comportado' para este método.

Paso a Paso: Cómo Calcular un Arco Parabólico (Resumen del Algoritmo)

1. Definir los parámetros conocidos: Establezca el punto final (x0, y0) del arco y la longitud deseada S.
2. Definir las funciones auxiliares:
   • dI(t) = √(1 + t²) (la derivada de I(t))
   • I(t) = 0.5 * (t * √(1 + t²) + log(|t + √(1 + t²)|))
3. Definir las funciones principales:
   • s(a) = 0.5 * (I(y0/x0 + a*x0) - I(y0/x0 - a*x0)) / a
   • ds(a) = 0.5 * (a*x0 * (dI(y0/x0 + a*x0) + dI(y0/x0 - a*x0)) + I(y0/x0 - a*x0) - I(y0/x0 + a*x0)) / (a*a)
4. Inicializar el método de Newton-Raphson:
   • Elija una estimación inicial para a, por ejemplo, a_inicial = y0 / x0.
   • Establezca una tolerancia de error pequeña (EPSILON, por ejemplo, 1e-10) y un número máximo de iteraciones.
5. Iterar para encontrar 'a': En un bucle, calcule la siguiente estimación de a usando la fórmula: a_nueva = a_actual - (s(a_actual) - S) / ds(a_actual). Repita hasta que la diferencia absoluta entre a_nueva y a_actual sea menor que EPSILON.
6. Calcular 'b': Una vez que se ha encontrado el valor de a que satisface la longitud S, calcule b usando la relación: b = y0/x0 - a*x0.

Con a y b determinados, la ecuación de la parábola y = ax^2 + bx está completamente definida para el arco deseado.

Arcos Parabólicos vs. Arcos Circulares: Una Comparación Crucial

Es importante distinguir entre arcos parabólicos y arcos circulares, ya que sus propiedades y métodos de cálculo de longitud son fundamentalmente diferentes.

Un arco circular es un segmento de la circunferencia de un círculo. Su longitud es relativamente sencilla de calcular si se conoce el radio r y el ángulo central θ (en grados o radianes) que subtiende el arco. La fórmula es:

• En grados: Longitud = (θ / 360°) * 2πr
• En radianes: Longitud = θ * r

Por otro lado, un arco parabólico es un segmento de una parábola. A diferencia del arco circular, que tiene un radio constante, el radio de curvatura de una parábola cambia continuamente a lo largo de su longitud. Esto es lo que hace que su cálculo de longitud sea más complejo y requiera cálculo integral.

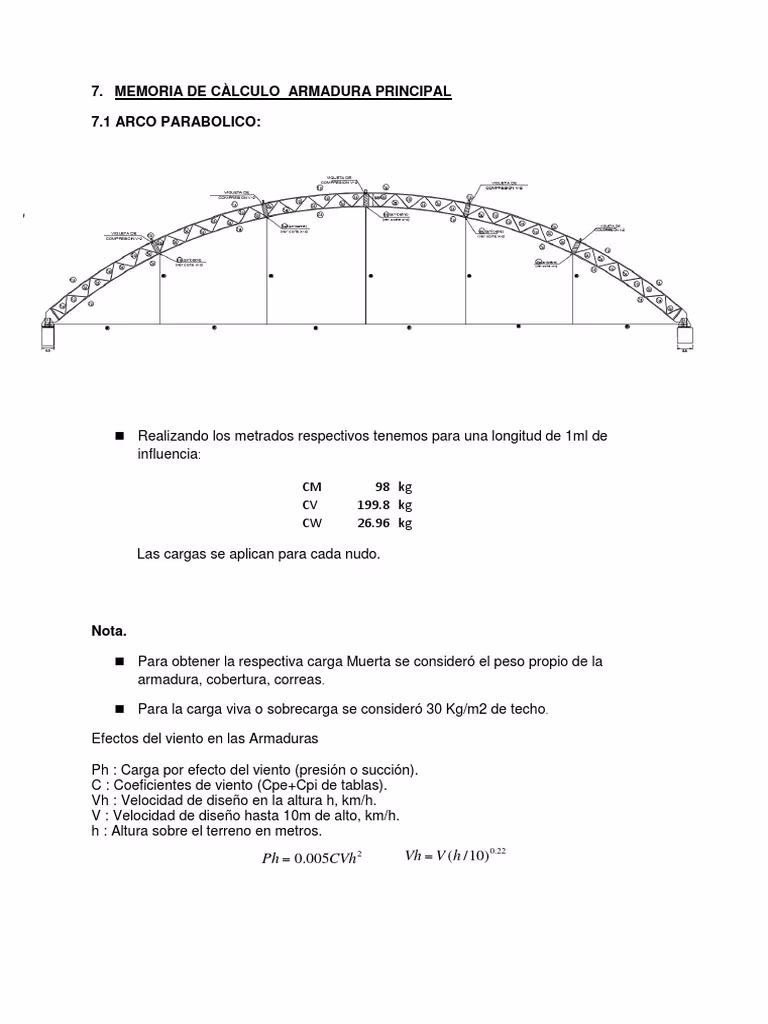

La 'Flecha' en Arcos Parabólicos: Concepto y Aplicación

El término "flecha" en el contexto de un arco, ya sea parabólico o circular, se refiere a la altura máxima del arco desde la línea que conecta sus dos puntos de apoyo (la cuerda del arco). Para un techo parabólico o un puente en forma de arco, la flecha es la distancia vertical desde el punto medio de la base (la cuerda) hasta el vértice o punto más alto del arco.

Aunque la información proporcionada no detalla cómo calcular la flecha explícitamente, en una parábola de la forma y = ax^2 + bx que pasa por (0,0) y (x0, y0), el vértice se encuentra en x = -b / (2a). La altura del vértice (la flecha, si el arco es simétrico y se extiende desde -x_max a x_max) se calcularía evaluando y en esa x. Si el arco va de 0 a x0, la flecha sería la altura máxima en ese intervalo. Para una parábola con eje vertical y vértice en (h,k), la flecha es simplemente k si la base es el eje x, o la diferencia entre k y la altura de la base. En diseño de estructuras, la flecha es un parámetro crítico que influye en la estética, la resistencia y la cantidad de material necesario.

Aplicaciones Prácticas de los Arcos Parabólicos

Los arcos parabólicos, más allá de ser un ejercicio matemático, tienen una multitud de aplicaciones en el mundo real debido a sus propiedades únicas:

• Arquitectura e Ingeniería Civil: Son ampliamente utilizados en la construcción de puentes, como el icónico Puente del Milenio en Gateshead, Reino Unido, o el Arco Parabólico de Tacna en Perú, un monumento de 18 metros de alto. Su forma permite una distribución eficiente de las fuerzas de compresión, lo que los hace ideales para soportar grandes cargas con menos material. Los techos parabólicos también son comunes por su resistencia al viento y la nieve.
• Física: La trayectoria de un proyectil en caída libre (ignorando la resistencia del aire) sigue una parábola. Entender su longitud de arco es crucial en balística y deportes.
• Óptica y Acústica: Los reflectores parabólicos (como las antenas parabólicas o los micrófonos direccionales) concentran las ondas que inciden paralelamente a su eje en un único punto focal, o viceversa, dispersan las ondas desde un punto focal en un haz paralelo.

Preguntas Frecuentes

¿Es lo mismo un arco parabólico que un arco circular?

No, no son lo mismo. Un arco circular es parte de una circunferencia y tiene un radio de curvatura constante. Un arco parabólico es parte de una parábola y su radio de curvatura varía continuamente a lo largo de su longitud, lo que lo hace matemáticamente más complejo de calcular.

¿Para qué se usan los arcos parabólicos?

Se utilizan en arquitectura e ingeniería para estructuras que requieren alta resistencia a la compresión, como puentes y techos. También se encuentran en la física (trayectorias de proyectiles) y en dispositivos ópticos/acústicos como antenas y reflectores, debido a sus propiedades de concentración/dispersión de ondas.

¿Qué es la 'flecha' en un arco parabólico?

La 'flecha' de un arco se refiere a la altura máxima del arco medida desde la línea recta que conecta sus dos puntos de apoyo (la cuerda del arco) hasta el vértice o punto más alto de la curva.

¿Por qué es complejo calcular la longitud de un arco parabólico?

La complejidad radica en que la fórmula de la longitud de arco para una parábola involucra una integral que no tiene una solución algebraica directa simple. Requiere la aplicación de integrales especiales y, para encontrar los coeficientes que resultan en una longitud deseada, se necesitan métodos numéricos iterativos como el método de Newton-Raphson.

Conclusión

Calcular la longitud de arco de una parábola es un proceso que ilustra la belleza y la potencia del cálculo matemático. Desde la formulación de la integral de la longitud de arco hasta la aplicación de métodos numéricos como el de Newton-Raphson para determinar los coeficientesa y b, cada paso es fundamental para obtener una precisión rigurosa. Este conocimiento no solo es vital para ingenieros y arquitectos en el diseño de estructuras estables y eficientes, sino que también nos permite apreciar la profunda conexión entre las matemáticas y el mundo físico que nos rodea.
