El Corazón en Números: Ondas P y QRS del ECG

El electrocardiograma (ECG) es una herramienta diagnóstica fundamental que permite a los profesionales de la salud “escuchar” la actividad eléctrica del corazón. Aunque pueda parecer un gráfico complejo lleno de líneas y picos, cada una de sus ondas y segmentos tiene un significado vital, representando un evento específico en el ciclo cardíaco. Entender estos componentes no solo es fascinante, sino que también es crucial para interpretar la salud de uno de nuestros órganos más importantes. En este artículo, nos adentraremos en dos de las estructuras más prominentes del ECG: la onda P y el complejo QRS, desglosando su significado, sus características normales y lo que sus variaciones pueden indicar, siempre con un enfoque en la precisión de sus mediciones.

La Onda P: El Inicio de la Contracción Cardíaca

La onda P es la primera deflexión positiva en el trazado del electrocardiograma y representa un evento crucial: la despolarización auricular. En términos más sencillos, es el momento en que las aurículas, las cámaras superiores del corazón, se activan eléctricamente y se preparan para contraerse, impulsando la sangre hacia los ventrículos. Es el primer paso en la compleja danza de la contracción cardíaca, un indicador temprano de la actividad eléctrica coordinada del corazón.

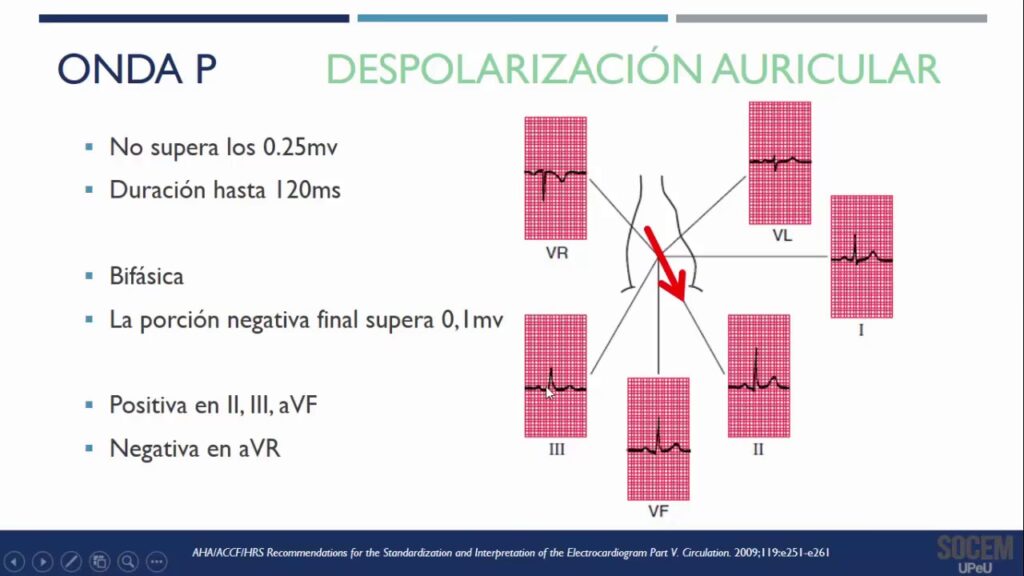

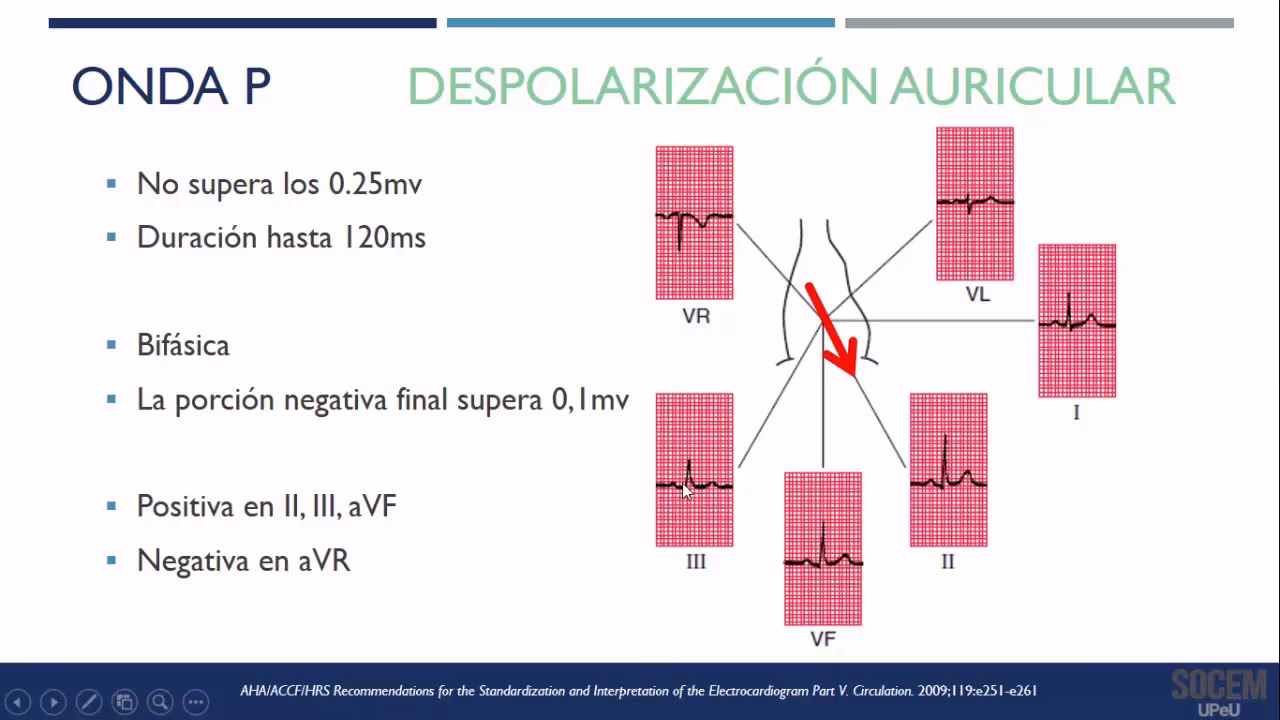

¿Cómo saber cuánto mide la Onda P?

Medir correctamente la onda P es esencial para evaluar su normalidad y detectar posibles anomalías. Según los criterios estándar, la onda P se caracteriza por ser una onda redondeada y monofásica en la mayoría de las derivaciones del ECG, lo que significa que tiene una única dirección de deflexión. Sin embargo, en ciertas ocasiones, como en la derivación V1 o en condiciones de agrandamiento auricular, puede presentarse como bifásica (con una porción positiva y otra negativa), reflejando la secuencia de despolarización de la aurícula derecha e izquierda. Sus parámetros normales son los siguientes:

• Amplitud máxima: La altura de la onda P no debe exceder los 0,30 mV (milivoltios). Una amplitud superior a este valor, a menudo denominada P pulmonar (si es alta y picuda) o P mitral (si es ancha y bifásica), podría sugerir un agrandamiento o sobrecarga de una de las aurículas, o incluso una condición de hipertensión pulmonar. La medición de la amplitud se realiza desde la línea isoeléctrica hasta el pico máximo de la onda.
• Duración: La duración normal de la onda P es un aspecto crítico y debe ser menor a 0,10 segundos. Esto se mide desde el inicio hasta el final de la deflexión de la onda P. Una onda P más prolongada de lo normal (P ancha o P mitrale) podría indicar un retraso en la conducción eléctrica a través de las aurículas, lo que a menudo se asocia con el agrandamiento de la aurícula izquierda o un bloqueo interauricular.
• Polaridad: La onda P puede ser predominantemente positiva, negativa, bifásica (positiva/negativa) o incluso negativa/positiva. Su polaridad varía según la derivación del ECG que se esté analizando, ya que cada derivación 'mira' la actividad eléctrica del corazón desde un ángulo diferente. Por ejemplo, en las derivaciones de las extremidades como DI y DII, la onda P suele ser positiva, mientras que en aVR es normalmente negativa. Es vital recordar que estas polaridades varían según la dirección en que el impulso eléctrico se propaga y la perspectiva de la derivación específica.

Evaluar estos valores con sumo cuidado es un paso inicial y fundamental en la identificación de arritmias auriculares, como la fibrilación auricular o el aleteo auricular, o de patologías estructurales de las aurículas. La medición precisa de estos parámetros es la base para un diagnóstico correcto.

El Complejo QRS: La Poderosa Contracción Ventricular

Tras la despolarización auricular, el impulso eléctrico viaja rápidamente a través del nódulo AV y el sistema His-Purkinje para despolarizar los ventrículos, las cámaras de bombeo principales del corazón. Esta rápida propagación eléctrica se manifiesta en el ECG como el complejo QRS, que representa la despolarización ventricular. Es el signo de que los ventrículos se están activando y contrayendo para bombear la sangre hacia el resto del cuerpo (desde el ventrículo izquierdo) y hacia los pulmones (desde el ventrículo derecho). Es el componente más conspicuo y de mayor amplitud en el trazado del ECG debido a la gran masa muscular de los ventrículos.

Componentes del Complejo QRS

El complejo QRS está compuesto por varias ondas, cada una con su propia definición y significado, y su morfología puede variar enormemente:

• Onda Q: Es la primera deflexión descendente (negativa) del complejo QRS que precede a la onda R. Su presencia y características son de suma importancia diagnóstica. Normalmente, una onda Q fisiológica es pequeña y estrecha, con una duración inferior a 0,05 segundos en la mayoría de las derivaciones. Sin embargo, en derivaciones específicas como V1, V2 y V3 (que miran la pared anterior del corazón), la presencia de cualquier onda Q, por pequeña que sea, se considera anormal y es un fuerte indicio de un infarto de miocardio (ataque al corazón) actual o pasado en esa zona. Una onda Q significativa, a menudo llamada onda Q patológica, es un marcador de necrosis de tejido cardíaco, es decir, de músculo cardíaco que ha muerto debido a la falta de flujo sanguíneo.
• Onda R: Es la primera deflexión ascendente (positiva) del complejo QRS. Representa la mayor parte de la despolarización ventricular. No existen criterios absolutos universales para su altura o tamaño normal, ya que estos pueden variar considerablemente entre individuos, la edad del paciente y las derivaciones del ECG. Por ejemplo, en las derivaciones precordiales (V1-V6), la onda R normalmente aumenta de tamaño de V1 a V5 y luego puede disminuir en V6. Sin embargo, ondas R inusualmente bajas o con un patrón de progresión anormal pueden ser un signo de hipertrofia ventricular (engrosamiento del músculo cardíaco), daño cardíaco previo (cicatrices de infarto) o derrame pericárdico. Si existe una segunda deflexión ascendente dentro del mismo complejo QRS, después de la onda S, se denomina R′ (R prima).
• Onda S: Es la segunda deflexión descendente (negativa) del complejo QRS. Se define como la deflexión negativa que sigue a la onda R. Si no hay onda Q presente, entonces la onda S es la primera deflexión descendente después de la onda R. La profundidad y duración de la onda S también varían según la derivación y pueden ser indicativas de diferentes condiciones, como la hipertrofia ventricular derecha (onda S profunda en V1-V3).

Variaciones Morfológicas del Complejo QRS

El aspecto del complejo QRS puede variar ampliamente dependiendo de la derivación del ECG, la orientación eléctrica del corazón (vector de despolarización) y la presencia de cardiopatías. La correcta interpretación de estas morfologías es fundamental para el diagnóstico:

• Solo Onda R (Complejo R): Un complejo QRS que solo muestra una deflexión positiva sin ondas Q o S significativas.
• Ondas QS (Complejo QS): Un complejo completamente negativo, sin onda R. Esto es a menudo un signo de infarto transmural extenso, donde hay una pérdida significativa de tejido muscular en esa región del corazón y la despolarización se aleja de la derivación.
• Ondas QR (Complejo QR): Presencia de una onda Q seguida de una onda R, sin una onda S discernible.
• Ondas RS (Complejo RS): Una onda R seguida de una onda S, sin una onda Q inicial. Este es un patrón común en muchas derivaciones normales.
• RSR′ (Complejo RSR prima): Un patrón donde hay una onda R inicial, seguida de una onda S, y luego otra onda R (R prima). Este patrón, a menudo con la R' más alta que la R inicial, es característico de ciertos tipos de bloqueos de rama, como el bloqueo de rama derecha del haz de His, especialmente cuando se observa en derivaciones como V1 o V2.

La interpretación de estas morfologías requiere un profundo conocimiento y experiencia clínica, ya que pueden ser normales en ciertas derivaciones o patológicas en otras.

Duración del Complejo QRS: Un Indicador de Conducción

La duración del complejo QRS es un parámetro crítico que refleja la velocidad y la eficiencia con la que el impulso eléctrico se propaga a través de los ventrículos. Se mide desde el inicio de la onda Q (o R, si no hay Q) hasta el final de la onda S.

• Normal: En condiciones normales, el complejo QRS dura entre 0,07 y 0,10 segundos. Este rango indica una conducción eléctrica eficiente y rápida a través del sistema de His-Purkinje, que asegura que ambos ventrículos se contraigan de manera coordinada.
• Bloqueo Incompleto o Retraso Inespecífico: Un intervalo de duración del QRS entre 0,10 y 0,11 segundos sugiere un bloqueo incompleto de una rama del fascículo de His o un retraso inespecífico de la conducción intraventricular. La distinción entre estos se realiza observando la morfología específica del complejo QRS en las diferentes derivaciones. Estos retrasos son menos severos que un bloqueo completo y pueden no tener implicaciones clínicas significativas en todos los casos.
• Bloqueo Completo o Retraso Mayor: Un intervalo igual o superior a 0,12 segundos se considera un bloqueo de rama completo (ya sea del fascículo derecho o izquierdo del haz de His) o un retraso significativo de la conducción intraventricular. Esto implica que el impulso eléctrico está tardando más de lo normal en despolarizar los ventrículos, lo que puede ser causado por diversas condiciones cardíacas como enfermedad coronaria, miocardiopatías, o incluso ser una variante normal en algunos individuos (especialmente el bloqueo de rama derecha).

El Eje del Complejo QRS: La Dirección Eléctrica del Corazón

El eje eléctrico del complejo QRS representa la dirección promedio del impulso eléctrico a medida que se propaga a través de los ventrículos durante la despolarización. Se expresa en grados y su análisis es fundamental para identificar desviaciones que pueden indicar patologías subyacentes o sobrecargas de las cámaras cardíacas.

• Eje Normal: El eje normal del complejo QRS oscila entre 90° y −30°. Este rango indica que la actividad eléctrica ventricular se está propagando de manera típica, desde la base hacia el ápex del corazón, con una ligera desviación a la izquierda que es fisiológica.
• Desviación del Eje a la Izquierda: Un eje de entre −30° y −90° indica una desviación a la izquierda. Esta desviación puede ser observada en condiciones como el bloqueo del fascículo anterior izquierdo (que típicamente produce un eje alrededor de −60°), en un infarto de miocardio inferior (debido a la pérdida de tejido en la parte inferior del corazón que altera la dirección normal del vector), en la hipertrofia ventricular izquierda severa o en ciertas cardiopatías congénitas.
• Desviación del Eje a la Derecha: Un eje de entre 90° y 180° implica una desviación a la derecha. Esta se presenta en cualquier trastorno que aumente las presiones pulmonares y, consecuentemente, produzca hipertrofia ventricular derecha (engrosamiento del ventrículo derecho), como el cor pulmonale (enfermedad pulmonar que afecta el corazón), una embolia pulmonar aguda (coágulo en los pulmones) o la hipertensión pulmonar crónica. También se observa en el bloqueo de la rama derecha del fascículo de His o en el bloqueo del fascículo posterior izquierdo, y en algunas condiciones pulmonares crónicas como el EPOC.

La interpretación del eje requiere una comprensión de las doce derivaciones del ECG y cómo cada una 've' el vector de despolarización.

Tabla Comparativa: Onda P vs. Complejo QRS

Para una mejor comprensión y visualización de las diferencias clave entre estos dos componentes vitales del ECG, aquí comparamos sus características principales:

Preguntas Frecuentes (FAQ)

¿Por qué es importante el ECG para medir la actividad del corazón?

El ECG es crucial porque registra la actividad eléctrica del corazón en tiempo real y de forma no invasiva. Permite identificar patrones anómalos que pueden ser indicativos de diversas afecciones cardíacas, desde arritmias (problemas del ritmo cardíaco) hasta infartos (daño al músculo cardíaco), bloqueos de la conducción eléctrica o agrandamientos de las cámaras cardíacas. Es una herramienta accesible y de bajo costo que proporciona información vital para el diagnóstico y seguimiento de la salud cardiovascular.

¿Qué indica una onda Q anormal en el ECG?

Una onda Q que excede los 0,05 segundos de duración en la mayoría de las derivaciones, o la presencia de cualquier onda Q en derivaciones V1 a V3 (las que miran la parte frontal del corazón), se considera anormal. Esto es un fuerte indicio de que ha ocurrido un infarto de miocardio (ataque al corazón) en el pasado o está ocurriendo actualmente, ya que una onda Q patológica representa la actividad eléctrica de tejido cardíaco ya necrosado (muerto), que no conduce electricidad normalmente.

¿Qué significa un complejo QRS con una duración de 0,12 segundos o más?

Un complejo QRS con una duración de 0,12 segundos o más indica un retraso significativo en la conducción eléctrica a través de los ventrículos. Comúnmente, esto se diagnostica como un bloqueo de rama completo (ya sea del fascículo derecho o izquierdo de His) o un retraso inespecífico de la conducción intraventricular. Estas condiciones pueden ser causadas por enfermedades cardíacas subyacentes como la enfermedad coronaria, miocardiopatías, o incluso ser una variante normal en algunos individuos (especialmente el bloqueo de rama derecha).

¿Qué es la desviación del eje del QRS y por qué es relevante?

La desviación del eje del QRS se refiere a cuando la dirección promedio de la actividad eléctrica ventricular se sale del rango normal (entre 90° y -30°). Una desviación a la izquierda (entre -30° y -90°) puede sugerir condiciones como el bloqueo del fascículo anterior izquierdo o un infarto inferior. Una desviación a la derecha (entre 90° y 180°) a menudo se asocia con hipertrofia ventricular derecha (debido a hipertensión pulmonar, embolia, cor pulmonale) o bloqueos de rama específicos. Es relevante porque proporciona pistas sobre la sobrecarga o el daño en diferentes partes del corazón, guiando al médico hacia posibles diagnósticos.

¿Es normal tener una onda R muy pequeña o ausente?

Si bien no hay criterios absolutos para el tamaño normal de la onda R, una onda R inusualmente baja o su ausencia (formando un complejo QS, donde no hay ninguna deflexión positiva) puede ser preocupante. Ondas R bajas pueden verse en la hipertrofia ventricular (donde el crecimiento muscular altera los vectores eléctricos) o en la presencia de infartos antiguos, donde el tejido viable es reducido y no produce una fuerte deflexión positiva. Un complejo QS completo, donde no hay onda R, es un signo clásico de infarto de miocardio transmural, indicando una necrosis significativa y completa del músculo cardíaco en esa región.

El electrocardiograma es, sin duda, una de las herramientas más valiosas en la cardiología. Cada onda, segmento y intervalo cuenta una historia sobre la salud del corazón. La onda P y el complejo QRS son solo dos de sus protagonistas, pero su correcta identificación y medición, con gran precisión, proporcionan una ventana invaluable a la función eléctrica de este órgano vital. Comprender estos conceptos básicos es el primer paso para apreciar la complejidad y la maravilla del corazón humano, y cómo la tecnología nos permite 'calcular' y diagnosticar sus ritmos, llevando a una mejor salud cardiovascular.
