Calculando la Corriente en una Resistencia

La electricidad, esa fuerza invisible que impulsa nuestro mundo moderno, se manifiesta de diversas maneras en los circuitos. Uno de los componentes más fundamentales y omnipresentes en cualquier diseño electrónico es el resistor. Su función principal es limitar el flujo de carga, es decir, la corriente. Pero, ¿cómo podemos saber exactamente cuánta corriente pasa por una resistencia en un circuito dado? Esta es una pregunta crucial para ingenieros, técnicos y entusiastas por igual. Comprender el cálculo de la corriente no solo nos permite predecir el comportamiento de un circuito, sino también diseñar sistemas seguros y eficientes.

En este artículo, desglosaremos los principios fundamentales para calcular la corriente que atraviesa una resistencia. Comenzaremos con la piedra angular de la electrónica, la Ley de Ohm, para luego adentrarnos en cómo se comportan los resistores cuando se conectan en diferentes configuraciones: en serie, en paralelo y en combinaciones de ambos. Prepárate para iluminar tu comprensión del flujo eléctrico.

La Ley de Ohm: La Base del Cálculo de Corriente

En el corazón de la electrónica básica yace la Ley de Ohm, una relación fundamental que vincula el voltaje, la corriente y la resistencia en un circuito. Formulada por Georg Simon Ohm, esta ley establece que la corriente (I) que fluye a través de un conductor entre dos puntos es directamente proporcional al voltaje (V) a través de los dos puntos e inversamente proporcional a la resistencia (R) entre ellos.

La ecuación que representa esta relación es simple pero poderosa:

V = I • R

Donde:

• V es el Voltaje o diferencia de potencial, medido en Volts (V). Representa la “presión” que impulsa la carga.
• I es la Corriente, medida en Amperios (A). Es el flujo de carga eléctrica.
• R es la Resistencia, medida en Ohmios (Ω). Es la oposición al flujo de corriente.

Para calcular la corriente que pasa por una resistencia, simplemente necesitamos despejar 'I' de la ecuación de la Ley de Ohm:

I = V / R

Esta fórmula es la herramienta más básica y esencial. Si conocemos el voltaje a través de una resistencia y su valor de resistencia, podemos determinar instantáneamente la corriente que la atraviesa. Sin embargo, en circuitos más complejos con múltiples resistores, primero necesitamos entender cómo se combinan estas resistencias para encontrar una resistencia equivalente que nos permita aplicar la Ley de Ohm al circuito completo o a partes específicas de él.

Resistores en Serie: El Flujo Continuo

Cuando los resistores se conectan en serie, se colocan uno detrás del otro, formando un único camino para que fluya la corriente. Imagina una fila de personas caminando por un pasillo estrecho; todas las personas deben pasar por el mismo punto. Esta analogía se aplica perfectamente a la corriente en un circuito en serie: la corriente es la misma en cada resistor.

Características Clave de los Resistores en Serie:

• Corriente: La corriente que atraviesa cada resistor es idéntica a la corriente total que sale de la fuente de voltaje. Es decir, I_total = I₁ = I₂ = I₃, y así sucesivamente.
• Voltaje: El voltaje total de la fuente se divide entre cada resistor. Cada resistor experimenta una 'caída de potencial' proporcional a su valor de resistencia. La suma de todas las caídas de potencial individuales es igual al voltaje total de la fuente (Ley de Voltajes de Kirchhoff).
• Resistencia Equivalente (R_S): Para calcular la resistencia total de un circuito en serie, simplemente sumamos los valores individuales de las resistencias.

Fórmula para Resistencia Equivalente en Serie:

RS = R1 + R2 + R3 + ... + RN

Ejemplo de Cálculo de Corriente en un Circuito en Serie:

Consideremos una batería de 9 V conectada a un circuito que consta de cuatro resistores de 20 Ω y un resistor de 10 Ω, todos conectados en serie.

1. Calcular la Resistencia Equivalente (R_S):
   R_S = 20 Ω + 20 Ω + 20 Ω + 20 Ω + 10 Ω = 90 Ω
2. Calcular la Corriente Total (I):
   Aplicamos la Ley de Ohm al circuito completo utilizando la resistencia equivalente y el voltaje de la fuente.
   I = V / R_S = 9 V / 90 Ω = 0.1 A
3. Corriente a Través de Cada Resistor:
   Dado que es un circuito en serie, la corriente es la misma a través de cada resistor.
   I₁ = I₂ = I₃ = I₄ = I₅ = 0.1 A
4. Calcular la Caída de Potencial a Través de Cada Resistor:
   V_1-4 = I • R = 0.1 A ⋅ 20 Ω = 2 V (para cada resistor de 20 Ω)
   V₅ = I ⋅ R = 0.1 A ⋅ 10 Ω = 1 V
   (Verificación: 2V + 2V + 2V + 2V + 1V = 9V, lo que concuerda con el voltaje de la fuente.)

Importancia y Aplicaciones:

Los circuitos en serie son comunes en aplicaciones donde una única corriente es suficiente para todos los componentes, como en algunas cadenas de luces navideñas antiguas (donde si una bombilla se quema, todo el circuito se abre y las demás se apagan). La simplicidad de su cálculo y la capacidad de dividir el voltaje los hacen útiles para ciertas configuraciones, aunque su vulnerabilidad a fallos de un solo componente es una desventaja notable.

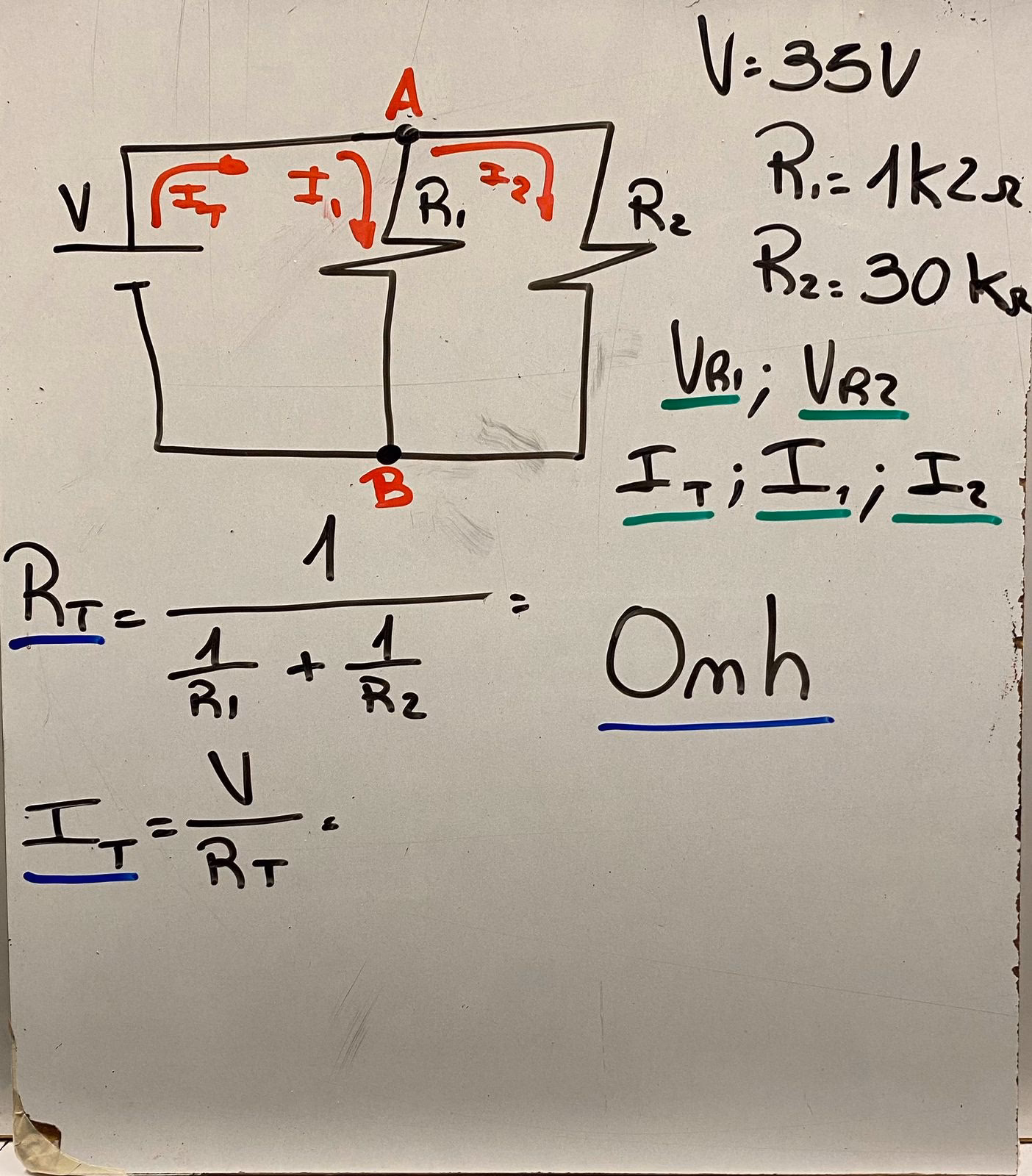

Resistores en Paralelo: Dividiendo el Camino

A diferencia de la conexión en serie, los resistores en paralelo ofrecen múltiples caminos para que la corriente fluya. En esta configuración, un extremo de todos los resistores está conectado a un punto común, y el otro extremo de todos los resistores está conectado a otro punto común. Imagina una tubería de agua que se divide en varias ramas y luego se vuelven a unir; el agua puede tomar cualquiera de las ramas.

Características Clave de los Resistores en Paralelo:

• Voltaje: El voltaje a través de cada resistor individual es el mismo y es igual al voltaje de la fuente. Todos los componentes conectados en paralelo reciben la misma diferencia de potencial.
• Corriente: La corriente total que sale de la fuente se divide entre los resistores. La cantidad de corriente que pasa por cada resistor depende de su valor de resistencia (más resistencia, menos corriente). La suma de las corrientes individuales que fluyen a través de cada rama es igual a la corriente total que sale de la fuente (Ley de Corrientes de Kirchhoff o Regla de Nodos).
• Resistencia Equivalente (R_P): La resistencia equivalente de un conjunto de resistores en paralelo siempre será menor que la resistencia individual más pequeña del conjunto. Esto se debe a que al ofrecer más caminos para la corriente, la “oposición” total disminuye.

Fórmula para Resistencia Equivalente en Paralelo:

1 / RP = 1 / R1 + 1 / R2 + 1 / R3 + ... + 1 / RN

O, para despejar R_P:

RP = (1 / R1 + 1 / R2 + 1 / R3 + ... + 1 / RN)-1

Para dos resistores en paralelo, una fórmula simplificada es:

RP = (R1 ⋅ R2) / (R1 + R2)

Ejemplo de Cálculo de Corriente en un Circuito en Paralelo:

Tenemos tres resistores, R₁ = 1.0 Ω, R₂ = 2.0 Ω y R₃ = 2.0 Ω, conectados en paralelo a una fuente de voltaje de 3.0 V.

1. Calcular la Resistencia Equivalente (R_P):
   1 / R_P = 1 / 1.0 Ω + 1 / 2.0 Ω + 1 / 2.0 Ω
   1 / R_P = 1 + 0.5 + 0.5 = 2.0 Ω^-1
   R_P = 1 / 2.0 Ω^-1 = 0.5 Ω
2. Calcular la Corriente Total (I):
   I = V / R_P = 3.0 V / 0.5 Ω = 6.0 A
3. Calcular la Corriente a Través de Cada Resistor:
   Dado que el voltaje es el mismo (3.0 V) a través de cada resistor en paralelo, aplicamos la Ley de Ohm individualmente:
   I₁ = V / R₁ = 3.0 V / 1.0 Ω = 3.0 A
   I₂ = V / R₂ = 3.0 V / 2.0 Ω = 1.5 A
   I₃ = V / R₃ = 3.0 V / 2.0 Ω = 1.5 A
   (Verificación: 3.0 A + 1.5 A + 1.5 A = 6.0 A, lo que concuerda con la corriente total.)

Importancia y Aplicaciones:

Los circuitos en paralelo son fundamentales en el cableado doméstico y en la mayoría de los dispositivos electrónicos. Permiten que cada aparato reciba el voltaje completo de la fuente y funcione de forma independiente. Si un aparato se apaga o falla, no afecta el funcionamiento de los demás, lo que proporciona mayor fiabilidad y seguridad.

Circuitos Mixtos: Serie y Paralelo Combinados

En la práctica, la mayoría de los circuitos no son puramente en serie o puramente en paralelo, sino una combinación de ambos. Estos son los llamados circuitos mixtos. El análisis de estos circuitos implica un proceso de simplificación paso a paso, reduciendo secciones del circuito a sus resistencias equivalentes hasta que se obtiene una única resistencia equivalente para todo el circuito.

Estrategia para Analizar Circuitos Mixtos:

1. Identificar Secciones Simples: Busca grupos de resistores que estén claramente en serie o en paralelo.
2. Reducir Secciones: Calcula la resistencia equivalente de esas secciones simples.
3. Reemplazar y Redibujar: Sustituye la sección original por su resistencia equivalente en el diagrama del circuito.
4. Repetir: Continúa identificando y reduciendo nuevas secciones en serie o en paralelo hasta que el circuito se simplifique a una única resistencia equivalente y una única fuente de voltaje.
5. Calcular la Corriente Total: Usa la Ley de Ohm (I = V / R_eq) con la resistencia equivalente final.
6. Trabajar hacia Atrás: Una vez que conoces la corriente total, puedes usar la Ley de Ohm y las Leyes de Kirchhoff para encontrar las corrientes y voltajes individuales en cada resistor, yendo del circuito simplificado al original.

Ejemplo de Cálculo de Corriente en un Circuito Mixto:

Consideremos un circuito con R₁ = 7 Ω, R₂ = 10 Ω, R₃ = 6 Ω, y R₄ = 4 Ω, conectado a una fuente de voltaje de 24 V. La configuración es la siguiente: R₃ y R₄ están en serie, esta combinación está en paralelo con R₂, y todo este bloque está en serie con R₁.

1. Paso 1: Reducir R₃ y R₄ (en serie):
   R₃₄ = R₃ + R₄ = 6 Ω + 4 Ω = 10 Ω
2. Paso 2: Reducir R₂ y R₃₄ (en paralelo):
   1 / R₂₃₄ = 1 / R₂ + 1 / R₃₄ = 1 / 10 Ω + 1 / 10 Ω = 2 / 10 Ω
   R₂₃₄ = 10 Ω / 2 = 5 Ω
3. Paso 3: Reducir R₁ y R₂₃₄ (en serie):
   R_eq = R₁ + R₂₃₄ = 7 Ω + 5 Ω = 12 Ω
4. Calcular la Corriente Total del Circuito (I):
   I = V / R_eq = 24 V / 12 Ω = 2 A
   Esta es la corriente que sale de la fuente y pasa por R₁. Por lo tanto, I₁ = 2 A.
5. Calcular Caídas de Voltaje y Corrientes Individuales (trabajando hacia atrás):
   V₁ = I₁ ⋅ R₁ = 2 A ⋅ 7 Ω = 14 V
   El voltaje restante para la combinación en paralelo (R₂₃₄) es V₂₃₄ = V_total - V₁ = 24 V - 14 V = 10 V.
   Dado que R₂ y R₃₄ están en paralelo, el voltaje a través de ellos es el mismo: V₂ = V₃₄ = 10 V.
   Ahora, calculamos la corriente a través de R₂:
   I₂ = V₂ / R₂ = 10 V / 10 Ω = 1 A
   La corriente restante (I - I₂) debe pasar por la rama de R₃₄:
   I₃₄ = I - I₂ = 2 A - 1 A = 1 A
   Como R₃ y R₄ están en serie dentro de la rama R₃₄, la corriente a través de ellos es la misma:
   I₃ = I₄ = I₃₄ = 1 A
   Finalmente, las caídas de voltaje en R₃ y R₄:
   V₃ = I₃ ⋅ R₃ = 1 A ⋅ 6 Ω = 6 V
   V₄ = I₄ ⋅ R₄ = 1 A ⋅ 4 Ω = 4 V
   (Verificación: V₃ + V₄ = 6V + 4V = 10V, lo cual concuerda con V₃₄.)

Importancia y Aplicaciones:

El análisis de circuitos mixtos es una habilidad fundamental para cualquier persona que trabaje con electrónica. Permite simplificar configuraciones complejas y aplicar los principios básicos de la Ley de Ohm y las Leyes de Kirchhoff de manera sistemática. Desde el diseño de placas de circuitos hasta la resolución de problemas en equipos electrónicos, la capacidad de descomponer y analizar circuitos mixtos es indispensable.

Tabla Comparativa: Resistores en Serie vs. Paralelo

Para consolidar la comprensión, es útil comparar las características clave de los resistores en serie y en paralelo:

Preguntas Frecuentes (FAQ)

¿Por qué es tan importante calcular la corriente en una resistencia?

Calcular la corriente es fundamental por varias razones. Primero, permite predecir el comportamiento del circuito y asegurar que los componentes operen dentro de sus límites de seguridad. Una corriente excesiva puede sobrecalentar y dañar los resistores u otros componentes. Segundo, es crucial para el diseño de circuitos, permitiendo dimensionar adecuadamente las resistencias para lograr las caídas de voltaje o las corrientes deseadas en diferentes partes del sistema. Finalmente, es esencial para la resolución de problemas (troubleshooting); al medir las corrientes y compararlas con los valores calculados, se pueden identificar fallas o anomalías en el circuito.

¿Qué sucede si una resistencia se quema en un circuito en serie o en paralelo?

• En un circuito en serie: Si una resistencia se “quema” (lo que generalmente significa que se abre y actúa como un circuito abierto), el camino completo para la corriente se interrumpe. Esto significa que la corriente dejará de fluir por todo el circuito, y todos los demás componentes en serie con esa resistencia también dejarán de funcionar. Un ejemplo clásico son las antiguas luces de Navidad donde una bombilla fundida apagaba toda la serie.
• En un circuito en paralelo: Si una resistencia se quema en un circuito en paralelo, la corriente dejará de fluir por esa rama específica. Sin embargo, dado que hay múltiples caminos para la corriente, las demás ramas del circuito seguirán funcionando normalmente, siempre y cuando el resto del circuito permanezca cerrado. Este es el principio detrás de cómo funcionan los electrodomésticos en su hogar; si una lámpara se quema, el resto de los aparatos siguen funcionando.

¿Qué es la “resistencia equivalente”?

La resistencia equivalente es un valor único de resistencia que, si se colocara en el lugar de un grupo de resistores (ya sea en serie, paralelo o una combinación), causaría que la misma corriente total fluya desde la fuente de voltaje, manteniendo el mismo voltaje total a través del grupo. Es una herramienta conceptual y de cálculo que simplifica el análisis de circuitos complejos, permitiéndonos aplicar la Ley de Ohm al circuito como un todo o a secciones específicas de él.

¿La Ley de Ohm aplica para todo tipo de resistores?

La Ley de Ohm (V=IR) describe el comportamiento de los materiales óhmicos, es decir, aquellos cuya resistencia es constante e independiente del voltaje o la corriente aplicada. La mayoría de los resistores comunes (de carbón, película metálica) se consideran óhmicos dentro de sus rangos de operación normales. Sin embargo, existen componentes no óhmicos, como diodos, transistores o lámparas incandescentes (cuya resistencia cambia con la temperatura), para los cuales la relación entre voltaje y corriente no es lineal y la Ley de Ohm no se aplica de manera directa para determinar su resistencia constante.

Comprender cómo calcular la corriente que pasa por una resistencia es más que una simple operación matemática; es la clave para desentrañar el comportamiento de cualquier circuito eléctrico. Desde la simple Ley de Ohm hasta el análisis de complejas redes mixtas, cada concepto y fórmula nos acerca a dominar el arte de la electrónica. Al aplicar estos conocimientos, no solo podrás predecir el flujo de energía, sino también diseñar y diagnosticar sistemas eléctricos con confianza y precisión. La corriente es el latido del circuito, y ahora tienes las herramientas para medir su pulso.
