Guía Completa para el Cálculo de Correas (Purlins)

Las correas, también conocidas como purlins, son elementos estructurales fundamentales en los sistemas de techado y revestimiento de paredes. Su rol es crucial: proporcionan soporte directo a las láminas de techado y contribuyen significativamente a la estabilidad general y la integridad estructural de cualquier edificación, ya sea un galpón industrial, un almacén o una nave prefabricada. Realizar una estimación precisa del número de correas C y Z necesarias es un paso indispensable para el éxito y la seguridad de tu proyecto. Esta guía te llevará de la mano a través de un proceso paso a paso para determinar la cantidad exacta de correas que necesitarás, así como para comprender cómo calcular las cargas que soportarán.

Comprendiendo los Tipos de Correas: C y Z

Antes de sumergirnos en los cálculos, es vital entender los dos tipos principales de correas que se utilizan comúnmente en la construcción industrial y comercial: las correas tipo C y las correas tipo Z. Ambas tienen la función de soportar las láminas de techado y el revestimiento de paredes, pero sus formas distintivas les otorgan características y aplicaciones ligeramente diferentes.

1. Correas Tipo C

• Forma: Tienen una sección transversal que se asemeja a la letra “C”.
• Uso Principal: Son ideales para tramos más cortos y se emplean frecuentemente en estructuras de techado. Su diseño simple las hace fáciles de instalar en muchas configuraciones.
• Ventajas: Ofrecen una buena rigidez y son adecuadas para situaciones donde no se requiere un solape continuo entre secciones.

2. Correas Tipo Z

• Forma: Presentan una sección transversal con forma de “Z”.
• Uso Principal: Son más versátiles y se distinguen por su capacidad de solaparse en las uniones. Esto las hace perfectas para tramos más largos, ya que el solape permite una continuidad estructural que mejora la integridad y la capacidad de carga.
• Ventajas: La capacidad de solape reduce la necesidad de uniones atornilladas en cada tramo y distribuye mejor las cargas a lo largo de la estructura.

La elección entre un tipo u otro dependerá de los requisitos estructurales específicos de tu edificio, las cargas que deberá soportar y la longitud de los tramos. Una decisión informada es clave para la durabilidad del proyecto.

Aquí tienes una tabla comparativa para visualizar mejor las diferencias:

Pasos para Calcular el Número de Correas Necesarias

Para estimar con precisión el número de correas C y Z requeridas para tu proyecto, sigue estos pasos esenciales. Cada uno garantiza precisión y eficiencia en tus cálculos, minimizando el desperdicio y asegurando que tengas suficiente material.

Paso 1: Medir el Área de la Superficie

El primer y más fundamental paso es medir el área total del techo o la pared donde se instalarán las correas. Una medición precisa es la base para el resto de los cálculos.

• Determina las Dimensiones del Techo: Mide la longitud y el ancho del edificio. Si el techo tiene una pendiente, necesitarás considerar el ángulo de inclinación para calcular el área real de la superficie. Esto se debe a que la longitud de la correa a lo largo de la pendiente será mayor que la proyección horizontal.
• Ejemplo Práctico: Para un techo rectangular con dimensiones de 30 metros de largo por 20 metros de ancho (en proyección horizontal), el área total sería: Área = Largo × Ancho = 30 m × 20 m = 600 metros cuadrados. Si el techo tiene una pendiente, la longitud real a lo largo de la pendiente deberá ser calculada usando trigonometría (por ejemplo, si la pendiente es del 10%, la longitud inclinada será ligeramente mayor que la horizontal).
• Considera el Diseño del Techo: Si tu diseño de techo incluye voladizos, aleros o pendientes variables, asegúrate de incluirlos en tus mediciones. Cada parte de la estructura que requiera soporte de correas debe ser medida con exactitud. Las mediciones precisas son cruciales para asegurar que tengas suficientes correas para cubrir toda la estructura sin quedarse corto o tener un exceso innecesario.

Paso 2: Identificar el Espaciado entre Correas

El siguiente paso es determinar la distancia de separación entre cada correa. Este espaciado no es aleatorio; depende de varios factores críticos que influyen en la capacidad de carga y la seguridad de la estructura.

• Pautas de Espaciado Estándar: Para la mayoría de las aplicaciones industriales, las correas suelen espaciarse entre 1.2 y 1.5 metros. Sin embargo, este rango puede variar significativamente según el peso de las láminas de techado que se utilizarán y los factores ambientales específicos de la ubicación, como las cargas de viento, las cargas de nieve o la actividad sísmica. Materiales de techado más pesados o condiciones climáticas extremas requerirán un espaciado más reducido.
• Consulta con Expertos: Si tienes dudas sobre el espaciado correcto para tu proyecto, es fundamental buscar el asesoramiento de profesionales en servicios de construcción industrial. Un ingeniero estructural puede proporcionar información detallada basada en las necesidades específicas de tu proyecto, garantizando que el diseño cumpla con todas las normativas de construcción locales y los estándares de seguridad. El espaciado óptimo asegura la distribución adecuada de la carga.

Paso 3: Calcular el Número Total de Correas

Una vez que tienes el área total y el espaciado definido, puedes proceder a calcular el número total de correas requeridas. Este cálculo te dará una estimación de cuántas líneas de correas necesitarás.

• Fórmula para el Cálculo de Correas: Utiliza la siguiente fórmula para estimar el número de correas a lo largo de la longitud del techo:

Número de Correas = (Longitud del Techo / Espaciado de Correas) + 1

El '+1' se añade para contar la correa inicial y asegurar que haya una correa al principio y al final del tramo.

• Ejemplo de Cálculo: Para una longitud de techo de 30 metros y un espaciado de correas de 1.5 metros:

Número de Correas = (30 / 1.5) + 1 = 20 + 1 = 21 correas

• Determinar la Longitud Total Requerida: Para obtener la longitud total de material de correa que necesitarás, multiplica el número de correas por el ancho del techo (o el ancho de la sección que cubre cada correa, que suele ser el ancho del edificio).

Longitud Total de Correa = Número de Correas × Ancho del Techo

Por ejemplo, si el ancho del techo es de 20 metros, la longitud total de correa necesaria sería 21 correas × 20 metros/correa = 420 metros lineales de correa.

Paso 4: Considerar Factores Adicionales

Mientras que el cálculo básico proporciona una buena estimación, hay factores adicionales que deben considerarse para asegurar la precisión y la seguridad del proyecto. Ignorar estos elementos puede llevar a deficiencias estructurales o a la necesidad de adquirir material adicional a mitad del proyecto.

• Soporte para Aberturas: Si tu edificio contará con ventanas, claraboyas, extractores de aire u otras aberturas en el techo o las paredes, necesitarás correas adicionales para proporcionar soporte estructural alrededor de estas áreas. Estas correas actúan como dinteles o refuerzos para mantener la integridad de la abertura.
• Solape para Correas Tipo Z: Las correas tipo Z están diseñadas para solaparse en las uniones, lo que aumenta la longitud total de material necesario. Este solape típico puede variar, pero generalmente es de 150-300 mm. Asegúrate de contabilizar este solape en tus cálculos, multiplicando el número de uniones por la longitud del solape para añadirlo al total. La eficiencia del solape es clave para tramos largos.
• Peso de las Láminas de Techo: Diferentes materiales de techado (láminas metálicas, paneles sándwich, tejas, etc.) tienen pesos variables. Es fundamental que las correas seleccionadas puedan soportar el peso propio del material de techado, además de las cargas vivas (nieve, viento, mantenimiento). Colabora con los fabricantes de láminas de techado para conocer las especificaciones de peso y asegurarte de que tus correas sean adecuadas.
• Márgenes de Seguridad: Siempre es aconsejable pedir un poco más de la cantidad calculada. Un margen de seguridad del 5% al 10% puede cubrir errores de corte, daños accidentales durante el transporte o la instalación, o futuras expansiones menores. Este pequeño extra puede ahorrarte tiempo y dinero a largo plazo. La precisión en la planificación reduce imprevistos.

Paso 5: Adquisición e Instalación

Una vez completados los cálculos y considerados todos los factores, es el momento de adquirir tus correas y proceder con la instalación.

• Encuentra Proveedores Confiables: Elige proveedores de correas C y Z con buena reputación para asegurar materiales de alta calidad. La calidad del material impacta directamente en la durabilidad y seguridad de tu estructura.
• Coordina con Equipos de Instalación: Una instalación adecuada es tan crucial como los cálculos precisos para la integridad estructural. Colabora con expertos en servicios de construcción de edificios prefabricados para asegurar que las correas se instalen de forma segura y conforme a las especificaciones de diseño. Una instalación profesional es indispensable.
• Láminas de Cubierta y Accesorios: No olvides pedir las láminas de cubierta y otros componentes necesarios como sujetadores, clips y selladores. Los proveedores confiables de láminas de cubierta pueden ofrecer materiales que complementen perfectamente tus correas, asegurando un sistema de techado cohesivo y eficiente.

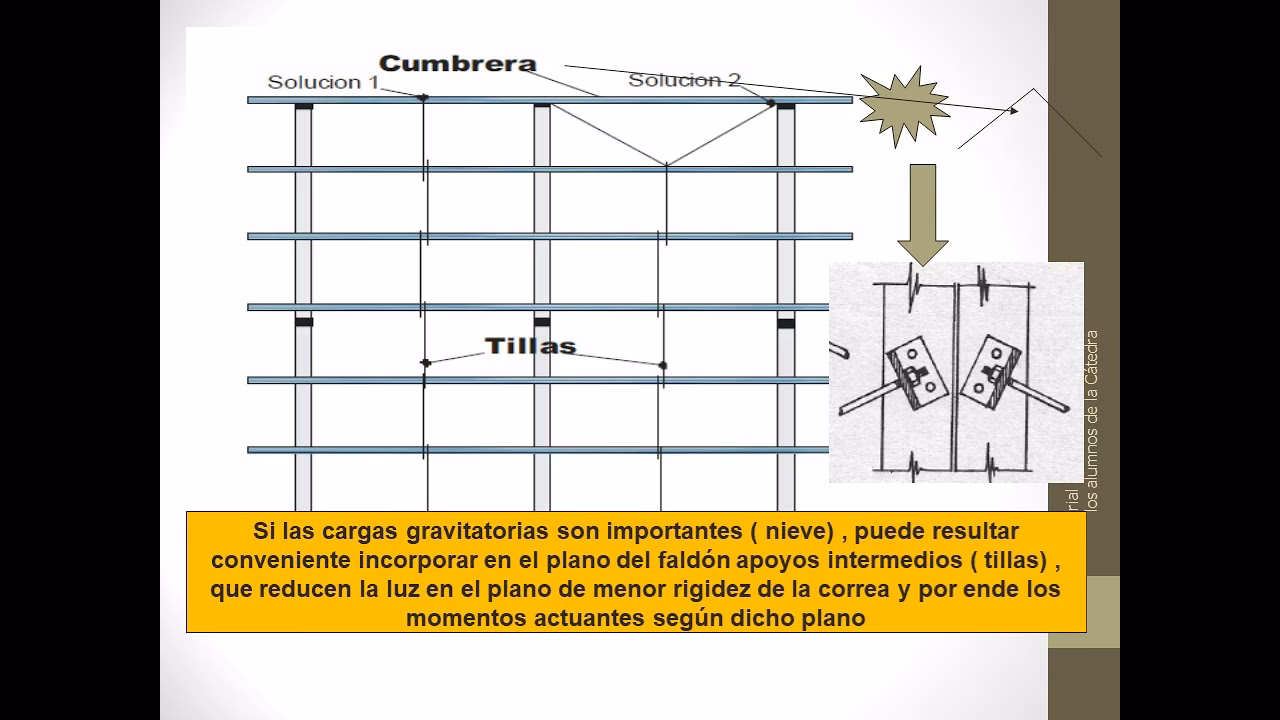

Cómo Realizar Cálculos de Carga de Correas

Calcular las cargas que soportarán las correas implica determinar la carga de servicio equivalente sobre cada correa. Este cálculo es fundamental para asegurar que las correas seleccionadas sean lo suficientemente robustas para soportar todas las fuerzas a las que estará expuesta la estructura. Un cálculo erróneo puede comprometer la seguridad y la vida útil del edificio.

La siguiente guía paso a paso describe el proceso para calcular la carga de servicio equivalente:

1. Identificar la Carga Puntual

El primer paso es determinar la carga puntual sobre cada correa. Esta representa el peso por unidad de longitud aplicado a la estructura. Es un parámetro crucial en el proceso de cálculo de carga. Esta carga puede incluir el peso propio de las láminas de techo, el aislamiento, accesorios de montaje, y cualquier carga viva como nieve o personal de mantenimiento.

2. Factores de Gravedad y Conversión

Para alinear las unidades y realizar cálculos precisos, se utiliza la aceleración debido a la gravedad (9.81 m/s²) y un factor de conversión (10^-3) para convertir la carga puntual de kilogramos a kilonewtons (kN). Los kilonewtons son la unidad estándar en ingeniería estructural para medir fuerzas.

3. Espaciado de Servicio y Centros de Correa

Es necesario definir el espaciado de servicio, que representa la distancia entre las correas, y los centros de correa, que indican la separación entre cada correa. Estos parámetros son esenciales para comprender cómo se distribuyen las cargas a lo largo de la estructura. Un espaciado más denso distribuirá la carga de manera más uniforme, mientras que un espaciado más amplio concentrará más carga en cada correa.

4. Aplicar la Fórmula de Carga de Servicio Equivalente

La fórmula para calcular la carga de servicio equivalente es la siguiente:

Carga de Servicio Equivalente = (Carga Puntual sobre la Correa × 9.81 × 10^-3) / (Espaciado de Servicio × Centros de Correa)

Donde:

• Carga Puntual sobre la correa: Es el peso por unidad de longitud aplicado a cada correa, por ejemplo, 9.5 kg cada 1.454 metros.
• 9.81: Es la aceleración debido a la gravedad en m/s².
• 10^-3: Es el factor de conversión para convertir de kg a kN.
• Espaciado de Servicio: Es la distancia entre las correas. Por ejemplo, 1454 mm (que se convierte a 1.454 metros para consistencia de unidades).
• Centros de Correa: Es la distancia entre cada correa. Por ejemplo, 1600 mm (que se convierte a 1.6 metros).

Ejemplo de Cálculo de Carga:

Utilizando los valores dados:

Carga Puntual sobre la correa = 9.5 kg

Espaciado de Servicio = 1.454 m

Centros de Correa = 1.6 m

Carga de Servicio Equivalente = (9.5 kg × 9.81 m/s² × 10^-3 kN/kg) / (1.454 m × 1.6 m)

Carga de Servicio Equivalente = (0.093195 kN) / (2.3264 m²)

Carga de Servicio Equivalente ≈ 0.04006 kN/m²

Nota: El ejemplo original proporcionaba 0.036 kN/m², lo cual puede deberse a redondeos o ligeras diferencias en los valores de entrada. Es fundamental utilizar los valores exactos y mantener la precisión en los cálculos.

5. Evaluar los Resultados

Una vez calculada la carga de servicio equivalente, el paso final es compararla con la capacidad de carga de diseño de las correas que planeas utilizar. Esta capacidad de carga es proporcionada por los fabricantes y está basada en el perfil, el grosor del material y las propiedades del acero.

• Si la carga calculada excede la capacidad de diseño de las correas, es una señal de que se necesitan ajustes. Esto podría implicar aumentar el tamaño o el perfil de las correas (por ejemplo, usar una correa más alta o con mayor calibre), reducir el espaciado entre ellas para distribuir mejor la carga, o incluso considerar un tipo de correa diferente que ofrezca mayor resistencia. Es imperativo que la capacidad de las correas supere las cargas esperadas.
• No realizar esta evaluación puede llevar a fallas estructurales, deformaciones o incluso el colapso del techo, con graves consecuencias para la seguridad y la inversión.

¿Cuál es la Distancia Máxima entre las Correas Tipo C?

Para garantizar la seguridad y la estabilidad de las nuevas construcciones, es esencial utilizar las medidas correctas al crear la estructura. Cuando se trata de instalar el techo y las paredes, se recomienda utilizar correas de sección C espaciadas correctamente, ya que estas mejoran la integridad estructural y garantizan la seguridad general del edificio.

La distancia máxima entre las correas tipo C no es un número fijo universal, sino que depende de varios factores críticos:

• Cargas Aplicadas: El peso del material de techado, las cargas de nieve, viento y cualquier otra carga viva o muerta que deba soportar el techo.
• Dimensiones y Calibre de la Correa: Correas más grandes o de mayor calibre (espesor del acero) pueden soportar mayores distancias entre apoyos.
• Tipo de Lámina de Techo: La capacidad de carga de la lámina de techo en sí misma es un factor limitante, ya que la lámina debe ser capaz de salvar la distancia entre correas sin deformarse excesivamente.
• Normativas y Códigos de Construcción Locales: Cada región tiene códigos de construcción que especifican requisitos mínimos de diseño para garantizar la seguridad.
• Diseño Estructural General: La configuración del techo, la presencia de arriostramientos y la interacción con otros elementos estructurales también influyen.

Por lo tanto, la distancia máxima debe ser determinada por un ingeniero estructural cualificado, quien realizará cálculos específicos basados en todos estos factores para asegurar que la estructura sea segura y cumpla con todas las normativas. La seguridad estructural es siempre la prioridad.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular correctamente las correas?

Calcular correctamente el número y la capacidad de las correas es vital para la seguridad y la economía de cualquier proyecto de construcción. Un cálculo preciso asegura que la estructura del techo sea capaz de soportar todas las cargas (peso propio, nieve, viento, etc.) sin riesgo de colapso o deformación excesiva. Además, evita la compra de material innecesario, lo que se traduce en un ahorro de costos significativo. Un dimensionamiento incorrecto puede llevar a fallas estructurales, costosas reparaciones e incluso accidentes.

¿Cuál es la diferencia principal entre correas C y Z?

La diferencia principal radica en su forma y cómo se utilizan. Las correas tipo C tienen una sección en forma de 'C' y son ideales para tramos más cortos, donde no se requiere continuidad en las uniones. Las correas tipo Z tienen una sección en forma de 'Z' y son más versátiles para tramos largos, ya que permiten el solape en las uniones. Este solape crea una viga continua que mejora la eficiencia estructural y la capacidad de carga a lo largo de grandes extensiones.

¿Qué factores influyen en el espaciado de las correas?

Varios factores influyen en el espaciado óptimo de las correas, incluyendo el peso y tipo de las láminas de techado (materiales más pesados requieren espaciados más pequeños), las cargas de diseño (viento, nieve, cargas vivas), las normativas y códigos de construcción locales, y la capacidad de la correa misma (su tamaño y calibre). Un ingeniero estructural es quien mejor puede determinar el espaciado ideal para un proyecto específico.

¿Qué debo hacer si la carga calculada excede la capacidad de las correas?

Si la carga de servicio equivalente calculada excede la capacidad de carga de diseño de las correas que planeas utilizar, debes tomar medidas correctivas. Las opciones incluyen: aumentar el tamaño o el calibre (espesor) de las correas, reducir el espaciado entre ellas para distribuir la carga en más elementos, o considerar el uso de un material o perfil de correa diferente con mayor resistencia. En cualquier caso, es fundamental consultar con un ingeniero estructural para rediseñar la solución y garantizar la seguridad.

¿Es necesario un margen de seguridad al pedir correas?

Sí, es altamente recomendable incluir un pequeño margen de seguridad (generalmente entre el 5% y el 10%) al estimar la cantidad de correas a pedir. Este margen adicional ayuda a cubrir posibles errores de corte, daños menores durante el transporte o la instalación, o incluso pequeños ajustes imprevistos en el diseño. Tener un poco de material extra puede evitar retrasos costosos en el proyecto si surge la necesidad de reemplazar alguna pieza.

Conclusión

Estimar la cantidad y calcular las cargas de las correas C y Z para tu proyecto de construcción implica una planificación cuidadosa y cálculos precisos. Al seguir los pasos detallados en esta guía, puedes asegurarte de que tu estructura sea sólida, segura y rentable. Comprender las diferencias entre los tipos de correas, cómo medir el área, determinar el espaciado adecuado y, crucialmente, cómo calcular las cargas, te empoderará para tomar decisiones informadas. La inversión en un cálculo riguroso siempre se traduce en una mayor seguridad y durabilidad para tu edificación. Recuerda que, para cualquier proyecto de construcción, la precisión en la planificación y la elección de materiales de calidad son los pilares de un resultado exitoso.
