Calculando Contrahuellas: Escaleras Seguras y Ergonómicas

Las escaleras son mucho más que un simple medio para ir de un nivel a otro; son elementos arquitectónicos fundamentales que definen el flujo, la seguridad y la estética de un espacio. Sin embargo, su diseño y construcción implican una precisión matemática que, si se ignora, puede llevar a resultados incómodos o, peor aún, peligrosos. En el corazón de una escalera bien diseñada se encuentra el cálculo exacto de sus componentes, siendo la contrahuella uno de los más críticos.

La contrahuella es la altura vertical de cada escalón, es decir, la distancia que elevas tu pie al subir de un peldaño al siguiente. Un cálculo erróneo de esta medida puede provocar escaleras con pasos irregulares, demasiado altos o demasiado bajos, lo que aumenta significativamente el riesgo de caídas y fatiga. Este artículo desglosará la fórmula clave para determinar el número de contrahuellas, su altura ideal y cómo asegurar que tus escaleras no solo sean funcionales, sino también seguras y ergonómicas.

Entendiendo la Contrahuella y su Importancia

Para construir una escalera, es fundamental comprender sus partes principales. Además de la contrahuella (la parte vertical), tenemos la huella, que es la superficie horizontal donde se apoya el pie. La relación entre estas dos medidas es vital para la comodidad y seguridad del usuario. Una contrahuella demasiado alta exige un esfuerzo excesivo, mientras que una demasiado baja puede hacer que el paso sea incómodo y repetitivo. La uniformidad es la clave: cada contrahuella en una misma escalera debe tener exactamente la misma altura para evitar sorpresas al subir o bajar.

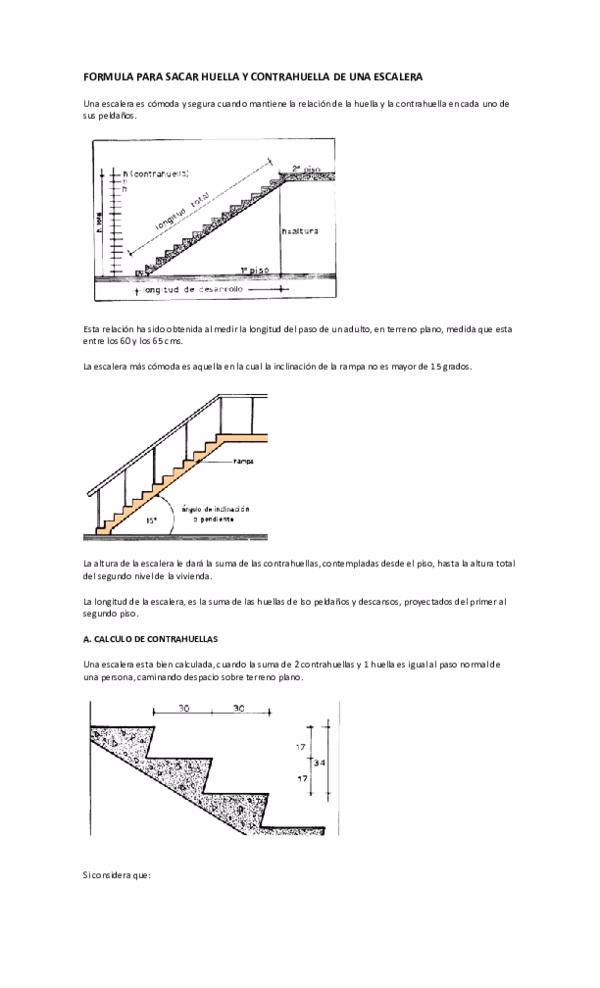

La Fórmula Esencial para el Número de Contrahuellas

Para determinar el número de contrahuellas necesarias en una escalera, la información clave que necesitas es la altura total entre los pisos, también conocida como desnivel o altura de levante. Esta medida debe ser tomada con la mayor precisión posible, desde el nivel del piso terminado inferior hasta el nivel del piso terminado superior.

La fórmula para calcular el número de contrahuellas es la siguiente:

Número de Contrahuellas = Altura Total entre Pisos (en pulgadas) / 8.25 (pulgadas/contrahuella)

Este valor de 8.25 pulgadas no es arbitrario; representa una altura de contrahuella ideal o promedio que se considera óptima para la mayoría de las escaleras residenciales, proporcionando un buen equilibrio entre comodidad y eficiencia en el espacio. Es un punto de partida recomendado que busca minimizar el esfuerzo y maximizar la seguridad.

Pasos Detallados para un Cálculo Preciso de Escaleras

El cálculo de escaleras va más allá de una simple división. Requiere una serie de pasos lógicos para asegurar que el resultado final sea práctico y cumpla con las expectativas de seguridad y diseño. A continuación, desglosamos el proceso:

Paso 1: Medición de la Altura Total (Desnivel)

Este es el punto de partida y, posiblemente, el más crítico. Mide la distancia vertical exacta desde el nivel del piso terminado inferior hasta el nivel del piso terminado superior. Utiliza una cinta métrica de buena calidad y asegúrate de que la medición sea perpendicular al suelo. Un error de apenas una fracción de pulgada aquí puede desviar todo el cálculo posterior y comprometer la uniformidad de los escalones. Si trabajas con unidades métricas, convierte la medida a pulgadas (1 pulgada = 2.54 cm).

Paso 2: Aplicación de la Fórmula Inicial

Una vez que tengas la altura total en pulgadas, divídela por 8.25. Por ejemplo, si la altura total es de 100 pulgadas:

Número de Contrahuellas = 100 pulgadas / 8.25 pulgadas/contrahuella ≈ 12.12 contrahuellas

Como puedes ver, el resultado probablemente no será un número entero. Esto es normal y nos lleva al siguiente paso.

Paso 3: Ajuste del Número de Contrahuellas (Redondeo)

No puedes tener una fracción de contrahuella. El número de contrahuellas debe ser un número entero. Aquí es donde entra la decisión de redondear hacia arriba o hacia abajo. Generalmente, se recomienda redondear al número entero más cercano. Sin embargo, considera lo siguiente:

• Si redondeas hacia arriba (ej. de 12.12 a 13 contrahuellas), cada contrahuella será ligeramente más baja, lo que a menudo se percibe como más cómodo y menos exigente.
• Si redondeas hacia abajo (ej. de 12.12 a 12 contrahuellas), cada contrahuella será ligeramente más alta. Esto puede ser aceptable si la altura resultante aún está dentro de los rangos normativos de comodidad.

Para nuestro ejemplo de 12.12, probablemente redondearíamos a 12 o 13 contrahuellas. Para este ejemplo, elegiremos 12 contrahuellas para ilustrar un caso donde las contrahuellas serán ligeramente más altas.

Paso 4: Cálculo de la Altura Exacta de Cada Contrahuella

Ahora que tenemos un número entero de contrahuellas, debemos recalcular la altura exacta que tendrá cada una. Esto se hace dividiendo la altura total por el número ajustado de contrahuellas:

Altura Real de Contrahuella = Altura Total (pulgadas) / Número Ajustado de Contrahuellas

Siguiendo nuestro ejemplo con 12 contrahuellas:

Altura Real de Contrahuella = 100 pulgadas / 12 contrahuellas ≈ 8.33 pulgadas/contrahuella

Este es el valor crítico que debe ser replicado con exactitud en cada escalón para garantizar la uniformidad.

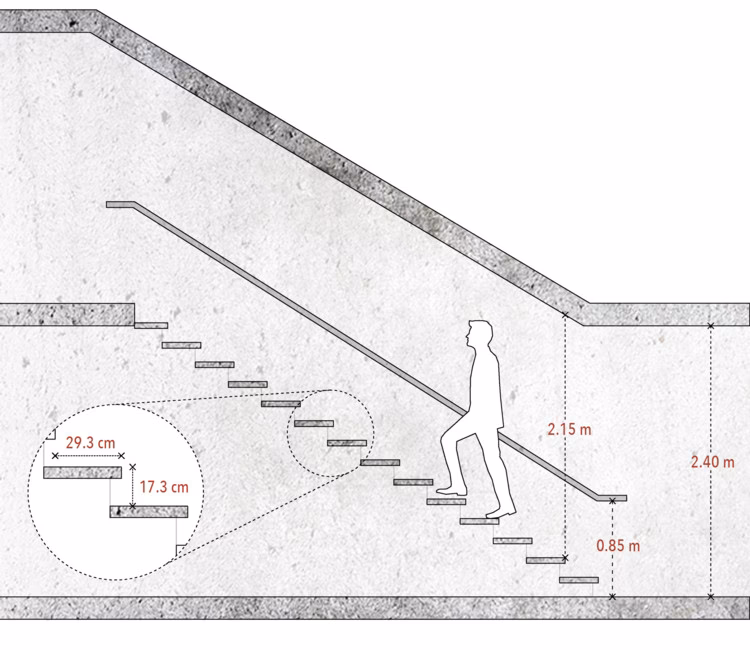

Paso 5: Cálculo de la Huella Óptima (Profundidad del Escalón)

Una vez que tienes la altura precisa de la contrahuella, es crucial determinar la profundidad de la huella para que la escalera sea cómoda y segura. La relación más aceptada es la Regla de Blondel, que establece que dos veces la altura de la contrahuella (R) más la profundidad de la huella (G) debe estar entre 24 y 25 pulgadas (o 60 y 64 centímetros).

2R + G = 24 a 25 pulgadas (aprox.)

Usando nuestro ejemplo con R = 8.33 pulgadas:

2 * 8.33 + G = 24 a 25 pulgadas

16.66 + G = 24 a 25 pulgadas

Despejando G:

• Si apuntamos a 24 pulgadas: G = 24 - 16.66 = 7.34 pulgadas
• Si apuntamos a 25 pulgadas: G = 25 - 16.66 = 8.34 pulgadas

Esto nos da un rango de profundidades de huella ideales para nuestra contrahuella de 8.33 pulgadas. La elección final dependerá del espacio disponible y las preferencias de diseño, siempre dentro de los límites normativos.

Normativas y Consideraciones de Seguridad

Si bien 8.25 pulgadas es una excelente guía, es fundamental consultar los códigos de construcción locales y nacionales. Las normativas varían según la región y el tipo de construcción (residencial, comercial, pública). Estas normativas establecen rangos mínimos y máximos para las alturas de contrahuellas y las profundidades de huellas para garantizar la seguridad pública. Desviarse de estas normas no solo puede resultar en una escalera peligrosa, sino también en problemas de inspección y permisos.

Algunas consideraciones generales sobre las normativas incluyen:

• Altura Máxima de Contrahuella: Típicamente entre 7 y 8.25 pulgadas para residencias. Para edificios públicos, a menudo son más bajas para facilitar el acceso.
• Profundidad Mínima de Huella: Generalmente entre 10 y 11 pulgadas, sin incluir voladizos.
• Uniformidad: La variación entre la contrahuella más alta y la más baja no debe exceder un pequeño margen, usualmente 3/8 de pulgada (9.5 mm). Esta es una regla de oro para evitar tropiezos.
• Pasamanos y Barandales: Aunque no son parte del cálculo de la contrahuella, son elementos de seguridad obligatorios que deben ser considerados en el diseño general de la escalera.

Tipos de Escaleras y su Impacto en el Diseño

El principio de cálculo de contrahuellas y huellas es universal, sin importar el tipo de escalera. Sin embargo, la implementación varía:

• Escaleras Rectas: Las más simples de calcular y construir.
• Escaleras en L o en U: Incluyen uno o más descansillos. El cálculo de las contrahuellas sigue siendo el mismo para cada tramo, pero los descansillos deben ser lo suficientemente amplios para la comodidad y la seguridad.
• Escaleras de Caracol: Son las más complejas. Aunque la altura de la contrahuella se calcula de manera similar, la profundidad de la huella varía a lo largo del escalón (es más estrecha en el interior y más ancha en el exterior), lo que requiere cálculos adicionales para un diseño seguro. Generalmente, se especifica una profundidad mínima de huella a una distancia de 12 pulgadas del borde interior.

Materiales y Herramientas

El material de la escalera (madera, concreto, metal, etc.) no afecta la fórmula de cálculo de la contrahuella o la huella, pero sí influye en la forma en que se construyen y en las tolerancias. Por ejemplo, las escaleras de concreto pueden tener variaciones menores que las de madera. Las herramientas esenciales para este proceso incluyen:

• Cinta métrica de calidad: Para mediciones precisas.
• Nivel: Para asegurar que las huellas estén perfectamente horizontales.
• Escuadra de carpintero: Útil para trazar las líneas de corte de las zancas.
• Lápiz y papel: Para realizar los cálculos y dibujar un esquema.
• Software de diseño (opcional): Para proyectos más complejos.

Errores Comunes a Evitar

Incluso con la fórmula correcta, existen trampas comunes que pueden arruinar un proyecto de escalera:

• Mediciones Imprecisas: El error más frecuente. Asegúrate de medir desde el piso terminado y en múltiples puntos si la superficie no es perfectamente plana.
• No Redondear Correctamente: No ajustar el número de contrahuellas a un entero antes de recalcular la altura individual llevará a errores acumulativos.
• Ignorar la Regla de Blondel: No considerar la relación entre contrahuella y huella es un error de seguridad grave. Una huella demasiado pequeña para una contrahuella alta es muy peligrosa.
• Desconocer las Normativas Locales: Cada región tiene sus propios códigos. Lo que es seguro en un lugar puede no serlo en otro.
• No Considerar el Grosor de los Materiales: Al cortar las zancas o las tablas de los escalones, recuerda que el grosor de los materiales de la huella y la contrahuella se suma a las dimensiones calculadas.

Tabla Comparativa: Rangos Típicos de Dimensiones de Escaleras

La siguiente tabla ofrece una referencia general de las dimensiones de contrahuellas y huellas, pero siempre debe prevalecer la normativa local.

Preguntas Frecuentes (FAQ)

¿Qué es la Regla de Blondel y por qué es importante?

La Regla de Blondel (2R + G = 24-25 pulgadas o 60-64 cm) es una fórmula ergonómica que garantiza que la relación entre la altura de la contrahuella (R) y la profundidad de la huella (G) sea cómoda y segura para el paso humano. Es crucial porque una proporción desequilibrada puede causar fatiga o caídas.

¿Puedo tener contrahuellas de diferentes alturas en la misma escalera?

No, bajo ninguna circunstancia. Es fundamental que todas las contrahuellas dentro de un mismo tramo de escalera tengan la misma altura. Incluso una pequeña variación (más de 3/8 de pulgada o 9.5 mm) es un riesgo grave de tropiezo y está prohibida por la mayoría de los códigos de construcción.

¿Cuál es la contrahuella máxima permitida?

La contrahuella máxima permitida varía según el código de construcción local y el tipo de ocupación. Para residencias, a menudo se encuentra alrededor de 7.75 a 8.25 pulgadas. Para edificios comerciales o públicos, suele ser más baja, alrededor de 7 pulgadas, para garantizar una mayor accesibilidad y seguridad para un público más amplio.

¿Cómo afecta el grosor del material de la huella al cálculo?

El grosor del material de la huella (tablón de madera, losa de hormigón, etc.) debe ser considerado al cortar las zancas (los soportes diagonales de la escalera). La altura de la contrahuella se mide desde la parte superior de una huella hasta la parte superior de la siguiente. Si el material de la huella tiene 1.5 pulgadas de grosor, por ejemplo, esto debe restarse de la altura total al trazar las zancas, para que una vez colocadas las huellas, la altura de la contrahuella sea la calculada.

¿Necesito un profesional para calcular mis escaleras?

Si bien los cálculos básicos pueden ser realizados por cualquier persona con las fórmulas correctas, la construcción de escaleras es un proyecto complejo que requiere precisión, conocimientos de carpintería o albañilería, y familiaridad con los códigos de construcción. Para garantizar la seguridad y el cumplimiento, especialmente en proyectos de envergadura, es altamente recomendable consultar o contratar a un profesional cualificado.

Conclusión

El cálculo de las contrahuellas es el primer y más fundamental paso para diseñar y construir escaleras seguras, cómodas y conformes a la normativa. Al comprender la fórmula, seguir los pasos detallados y tener en cuenta las consideraciones de seguridad y los errores comunes, cualquier persona puede abordar este aspecto del diseño de escaleras con confianza. Recuerda que la inversión en tiempo y precisión en la fase de planificación se traduce directamente en una escalera que será un activo funcional y estético para tu propiedad durante muchos años. La seguridad nunca debe ser un compromiso, y una contrahuella bien calculada es el cimiento de una escalera segura.
