Potenciómetros: Guía Completa de Cálculo y Aplicación

Cuando escuchamos la palabra "potenciómetro", a menudo surgen dudas sobre su significado y, más aún, sobre cómo se “calcula”. Este término, aparentemente simple, encierra dos mundos completamente distintos pero igualmente fascinantes: por un lado, un dispositivo esencial en el ciclismo moderno para medir el rendimiento, y por otro, un componente electrónico fundamental para el control de señales. En este artículo, desentrañaremos ambos conceptos, explicando qué calcula un potenciómetro en la bicicleta y cómo se calculan sus propiedades eléctricas, proporcionando una guía completa para entender su importancia y aplicación.

El Potenciómetro en el Ciclismo: La Clave de tu Rendimiento

En el apasionante universo del ciclismo, el potenciómetro ha revolucionado la forma en que los atletas entrenan y compiten. No es solo un gadget más; es una herramienta de precisión que te brinda una visión objetiva de tu esfuerzo. En esencia, un potenciómetro ciclista es un dispositivo que mide la potencia que generas mientras pedaleas, expresada en vatios (W).

¿Qué Mide y Por Qué es Crucial?

A diferencia de los pulsómetros que miden la frecuencia cardíaca (que puede verse afectada por el estrés, la fatiga o la temperatura), el potenciómetro ofrece datos directos e inmediatos de tu esfuerzo real. Esta información es invaluable por varias razones:

• Datos objetivos: Las cifras son independientes de factores externos como el viento, la temperatura o incluso tu estado de ánimo. Reflejan tu capacidad física pura.
• Optimización de entrenamientos: Con esos datos precisos, puedes afinar tus sesiones, asegurándote de trabajar en la zona de potencia adecuada para mejorar la resistencia, la velocidad o la fuerza.
• Seguimiento de progresos: Te permite visualizar tu evolución a lo largo del tiempo, viendo cómo aumentan tus vatios máximos, tu potencia umbral (FTP) o tu resistencia.
• Menos dependencia de la frecuencia cardíaca: Aunque la frecuencia cardíaca sigue siendo un dato relevante, la potencia mide tu esfuerzo real de manera instantánea, sin las fluctuaciones que pueden afectar la medición del pulso.

Cómo Funciona un Potenciómetro Ciclista: La Fórmula Mágica

El principio de funcionamiento es sorprendentemente sencillo, aunque la tecnología detrás de él es compleja. Un potenciómetro detecta la fuerza que aplicas al pedalear y la velocidad a la que giras los pedales (cadencia). La combinación de estos dos factores da como resultado la potencia.

Potencia (W) = Fuerza (N) × Cadencia (rpm)

Para lograr esto, el potenciómetro utiliza:

• Medición de la fuerza: Incorpora sensores de deformación (galgas extensométricas) que detectan la torsión o la presión ejercida sobre el componente donde está instalado (pedal, biela, plato o buje).
• Medición de la cadencia: Se determina mediante un sensor de velocidad angular, que calcula cuántas revoluciones por minuto (rpm) realizas con las bielas.

Al combinar estos dos datos, el dispositivo te proporciona la cifra de potencia en vatios, permitiéndote ajustar tu esfuerzo en tiempo real y optimizar tus resultados. Ya no tienes que depender únicamente de la percepción subjetiva; puedes basar tus decisiones en datos concretos y objetivos.

Tipos de Potenciómetros para Bicicleta: Eligiendo la Mejor Opción

La elección del potenciómetro ideal depende de tu disciplina ciclista, presupuesto y preferencias. Aquí te presentamos una tabla comparativa de los principales tipos:

Optimizando tu Entrenamiento con Datos de Potencia

Contar con un potenciómetro es el primer paso; saber cómo utilizar sus datos es el segundo. Para sacarle el máximo partido a tu dispositivo, la clave es combinar la medición del potenciómetro con un buen plan de entrenamiento y la revisión constante de tus datos:

• Calibra tu potenciómetro: Realiza la calibración antes de cada salida según las instrucciones del fabricante para asegurar la fiabilidad de los datos. Esto mejora la precisión de tus mediciones.
• Utiliza un ciclocomputador: Un dispositivo específico o una aplicación móvil que registre tus datos de potencia, cadencia y frecuencia cardíaca es esencial. Un ciclocomputador suele ser más preciso y resistente para el uso en exteriores.
• Analiza tus zonas de potencia: Determina tus zonas de entrenamiento (Z1, Z2, Z3, etc.) basándote en tu potencia umbral o FTP (Functional Threshold Power), lo que te permitirá entrenar de forma específica para mejorar resistencia, velocidad o fuerza.
• Registra y compara: Descarga tus datos regularmente en plataformas como TrainingPeaks, Strava o Garmin Connect. Analiza tu mejora a lo largo del tiempo y ajusta tu plan de entrenamiento en consecuencia para seguir progresando.

Consejos Prácticos para el Ciclismo

• Establece metas realistas: Define objetivos a corto, medio y largo plazo para tu entrenamiento con potencia. Por ejemplo, si deseas mejorar tu FTP, asigna un período de preparación, un pico de volumen y un tiempo de descarga.
• Sé constante: El potenciómetro es una herramienta que necesita de regularidad. Entrenar una vez a la semana no te brindará los datos necesarios para una evaluación completa de tu rendimiento.
• Analiza la distribución de la potencia: Fíjate si tu producción de vatios es constante o fluctúa en exceso. Podrías descubrir que necesitas trabajar la técnica de pedaleo o la fuerza en tramos específicos.
• Combina datos de potencia y frecuencia cardíaca: Aunque la potencia es el dato rey en el entrenamiento ciclista, no olvides llevar un control de tu respuesta cardiovascular para tener una visión más completa de tu estado físico.
• Cuida la calibración y el mantenimiento: Mantén tu potenciómetro en buen estado, limpia la zona de contacto (en el caso de los pedales) y revisa periódicamente que la lectura de vatios sea coherente.

Factores Clave a la Hora de Elegir un Potenciómetro Ciclista

Elegir el potenciómetro adecuado depende de varios factores:

• Disciplina ciclista:
  • Ciclismo de carretera: La precisión y el peso son consideraciones clave. Los potenciómetros de araña y plato, de biela o de pedal suelen ser las mejores opciones debido a su alta precisión y facilidad de uso.
  • Ciclismo de montaña (MTB): Deben ser resistentes y capaces de soportar condiciones difíciles. Los potenciómetros de biela y de buje trasero son populares en esta categoría, ya que están diseñados para resistir impactos y vibraciones.
  • Triatlón: La aerodinámica y la transferencia de datos son esenciales. Los potenciómetros integrados en los pedales o en el eje de pedalier pueden ser ideales para triatletas que buscan datos precisos sin comprometer la aerodinámica.
  • Gravel: Combina elementos de carretera y montaña, por lo que los potenciómetros deben ser versátiles y duraderos. Los potenciómetros de biela o de pedal son especialmente adecuados para gravel.
• Presupuesto: Los potenciómetros de biela y de buje trasero suelen ser más accesibles, mientras que los potenciómetros de araña y los pedales con potenciómetro tienden a ser más caros debido a su tecnología y precisión. Considera cuánto estás dispuesto/a a invertir y evalúa las opciones dentro de ese rango de precios.
• Objetivos de entrenamiento: Si tu objetivo principal es la mejora continua y la precisión en los datos de potencia, busca un potenciómetro que ofrezca mediciones en ambos lados (izquierdo y derecho) para una evaluación más completa de tu rendimiento. Para aquellos centrados en la facilidad de uso y la transferencia entre bicicletas, los pedales con potenciómetro son una excelente opción.

El Potenciómetro Eléctrico: Un Componente Fundamental y sus Cálculos

Más allá del ciclismo, el término "potenciómetro" también se refiere a un componente electrónico vital. Estos dispositivos son resistencias variables con un mecanismo de ajuste mecánico. Su función principal es actuar como divisores de tensión, permitiendo ajustar la salida de voltaje dentro de un circuito o medir con precisión el potencial eléctrico.

Conceptos Básicos de un Potenciómetro Eléctrico

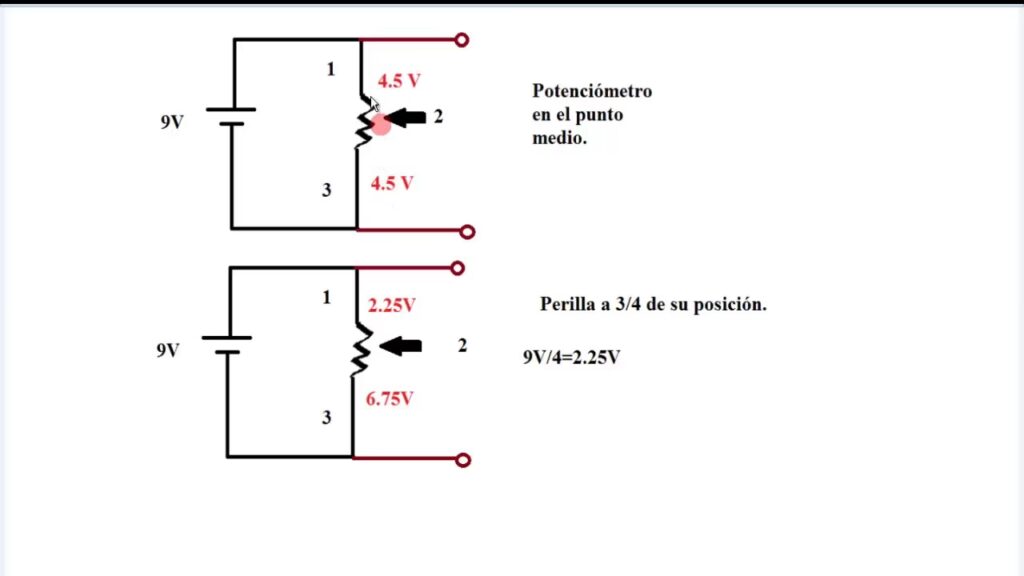

Los potenciómetros son componentes basados en resistencias con un mecanismo de ajuste mecánico que permite modificar manualmente su resistencia. A diferencia de las resistencias fijas, que mantienen un valor de resistencia constante, los potenciómetros actúan como una resistencia variable. Funcionan como divisores de tensión. La resistencia de un objeto depende de varios factores, y uno clave es su longitud. Cuando todos los demás parámetros permanecen constantes, la resistencia de un objeto es directamente proporcional a su longitud. Los potenciómetros aprovechan este principio para conseguir una potencia regulable.

La salida ajustable de un potenciómetro se consigue alterando la posición lineal o giratoria de un contacto deslizante (wiper o rascador) a lo largo de un elemento de resistencia uniforme, modificando así la trayectoria por la que fluye la corriente. La tensión de entrada se aplica en toda la longitud del elemento resistivo, mientras que la tensión de salida se obtiene como la caída de potencial entre el elemento resistivo fijo y el contacto deslizante. Esto permite generar una señal de salida de voltaje continuamente variable.

Es importante destacar que los potenciómetros son componentes pasivos, lo que significa que no requieren una fuente de alimentación adicional para funcionar. Sin embargo, no suelen emplearse para controlar directamente potencias superiores a un vatio, ya que el propio dispositivo tendría que disipar esa potencia, generando un calor excesivo. En su lugar, se utilizan para ajustar señales analógicas que luego controlan otros componentes, como en un atenuador de luz básico donde un potenciómetro controla un TRIAC para variar el brillo.

Tipos de Potenciómetros Eléctricos

Los potenciómetros se clasifican principalmente en analógicos y digitales:

• Potenciómetros Analógicos: Se basan en elementos mecánicos para el control de la salida. Son los más comunes.
  • Giratorios: Utilizan un movimiento angular facilitado por una perilla giratoria y un eje que se conectan a un elemento rascador. Este elemento se desliza a lo largo del elemento resistivo, permitiendo cambios en la resistencia y los consiguientes ajustes en la salida.
  • Lineales: Emplean un movimiento lineal o rectilíneo mediante un mecanismo de deslizamiento para establecer contacto con el elemento resistivo. Este movimiento lineal permite variar la resistencia y ajustar posteriormente la potencia.
  • De Ajuste o Trimmers: Potenciómetros sin eje, donde el rascador se mueve con una herramienta externa (como un destornillador). Son comúnmente utilizados para ajustes ocasionales o de calibración dentro de un circuito y no para uso frecuente por el usuario final.
• Potenciómetros Digitales o Electrónicos: A diferencia de los analógicos, estos potenciómetros se basan en señales digitales para controlar la salida, eliminando la necesidad de movimiento mecánico. Son más precisos y duraderos, pero más complejos de implementar.

Potenciómetros vs. Reóstatos vs. Codificadores: Una Comparación Detallada

Aunque a menudo se confunden, estos dispositivos tienen funciones y principios de funcionamiento distintos en la ingeniería eléctrica:

Es importante señalar que un potenciómetro puede usarse como reóstato si uno de sus terminales se deja sin conectar, convirtiéndolo en un dispositivo de dos terminales para controlar la corriente.

Conicidad de los Potenciómetros: Lineal vs. Logarítmica

La conicidad (o taper en inglés) de un potenciómetro se refiere a cómo cambia la resistencia a medida que la armadura del dispositivo gira o el rascador se desliza a lo largo del elemento resistivo. Existen dos tipos principales:

• Conicidad Lineal: La relación entre la posición del rascador y la resistencia es directamente proporcional. Esto significa que cuando el rascador o la corredera están en su posición media, la resistencia variable es la mitad de la resistencia a fondo de escala del potenciómetro. Se usan cuando se necesita un cambio uniforme de la resistencia en todo su rango de movimiento.
• Conicidad Logarítmica (o de Audio): La resistencia cambia de forma no lineal, proporcionando una respuesta que imita la sensibilidad logarítmica del oído humano al sonido. Esta conicidad logarítmica se utiliza habitualmente en equipos de audio, como controles de volumen, para lograr una percepción más equilibrada del ajuste de volumen. Pequeños cambios al principio de la rotación producen cambios de volumen más significativos, mientras que al final, los cambios son más sutiles. Además, existen potenciómetros logarítmicos inversos, utilizados principalmente en controles de audio que funcionan en sentido antihorario.

Otras Especificaciones Importantes para Calcular y Elegir un Potenciómetro Eléctrico

Al seleccionar un potenciómetro para un circuito, es crucial considerar las siguientes especificaciones para asegurar su correcto funcionamiento y durabilidad:

• Resistencia: Representa la resistencia en toda la longitud del elemento resistivo, de un terminal al otro. Por ejemplo, si un potenciómetro tiene un valor nominal de 2 kΩ (kilohmios), significa que la resistencia a través de su pista equivale a una resistencia fija con ese valor.
• Potencia Nominal: La potencia de salida máxima indica la cantidad de potencia que puede disipar un potenciómetro para evitar sobrecalentamientos o fallos. Es un dato fundamental; si el circuito disipa más potencia de la que el potenciómetro puede manejar, este se dañará.
• Resolución: Se refiere a la precisión del potenciómetro en términos de sus cambios incrementales de resistencia. Suele expresarse como porcentaje de la resistencia total y representa el menor cambio detectable en la resistencia por movimiento incremental del rascador sobre el elemento resistivo.
• Ruido de Deslizamiento: El ruido electrónico generado durante el movimiento de las piezas de contacto internas del potenciómetro. Este ruido puede interferir en la precisión de la señal deseada o introducir artefactos no deseados, especialmente en aplicaciones de audio de alta fidelidad.
• Coeficiente de Temperatura: Indica cómo puede cambiar la resistencia del potenciómetro con las variaciones de la temperatura de funcionamiento. Los potenciómetros con coeficientes de temperatura más bajos ofrecen valores de resistencia más estables en un amplio rango de temperaturas, lo que garantiza un rendimiento constante en diferentes condiciones térmicas.
• Vida Mecánica: La vida útil prevista del potenciómetro en términos del número de ciclos (giros o deslizamientos) que puede soportar manteniendo sus especificaciones de rendimiento. Es crucial para aplicaciones donde se espera un ajuste frecuente.

Cómo Calcular la Potencia Disipada en un Potenciómetro Eléctrico

Calcular la potencia máxima que disipará un potenciómetro en un circuito es vital para elegir el componente adecuado y evitar fallos por sobrecalentamiento. La potencia disipada (P) se calcula con las siguientes fórmulas básicas de la ley de Ohm:

P = V × I (donde V es el voltaje a través del componente e I es la corriente que lo atraviesa)

P = I² × R (donde I es la corriente que lo atraviesa y R es la resistencia del componente)

P = V² / R (donde V es el voltaje a través del componente y R es la resistencia del componente)

Para determinar la potencia máxima disipada por un potenciómetro, especialmente si se utiliza como reóstato (resistencia variable en serie para controlar la corriente, como en un circuito con LEDs), el escenario de "peor caso" no siempre es intuitivo. Si el potenciómetro está en serie con una carga (por ejemplo, LEDs y sus resistencias limitadoras), la corriente en el circuito variará a medida que ajustas la resistencia del potenciómetro. La potencia disipada en el potenciómetro será el producto del cuadrado de la corriente (I²) que lo atraviesa y la resistencia (R) a la que está ajustado en ese momento.

La máxima disipación de potencia en un potenciómetro utilizado como reóstato en un circuito resistivo simple con una fuente de voltaje fija y una carga resistiva, ocurre típicamente cuando la resistencia del potenciómetro es igual a la resistencia de la carga conectada. Sin embargo, esto requiere un análisis de circuito específico. Para un circuito de control de LEDs, si la resistencia del potenciómetro se acerca a cero, la corriente será máxima, pero la caída de voltaje a través del potenciómetro será mínima, resultando en baja disipación. Si la resistencia del potenciómetro es muy alta, la corriente será muy baja, y la disipación también será baja. El punto de máxima disipación se encuentra entre estos dos extremos, donde el producto de la corriente que fluye y la caída de voltaje a través del potenciómetro es el más alto.

Para calcularlo con precisión, se debe determinar la corriente total del circuito para diferentes valores de resistencia del potenciómetro (desde su valor mínimo hasta su valor máximo). Luego, para cada punto, calcular la potencia disipada en el potenciómetro utilizando la fórmula P = I² × R. El valor más alto obtenido será la potencia máxima que el potenciómetro debe soportar. Siempre es recomendable elegir un potenciómetro con una potencia nominal (Power Rating) superior a la máxima calculada para tener un margen de seguridad y prolongar su vida útil.

Cabe mencionar que para aplicaciones de atenuación de LEDs, a menudo se prefiere el uso de la Modulación por Ancho de Pulso (PWM) debido a su mayor eficiencia energética, ya que minimiza la disipación de calor en comparación con el control resistivo.

Conclusión

Los potenciómetros, en sus diversas formas, son herramientas invaluables en la tecnología moderna. Ya sea midiendo la potencia de un ciclista para optimizar su rendimiento o controlando el voltaje en un circuito electrónico, su capacidad para ofrecer mediciones precisas y ajustes variables los convierte en componentes esenciales. Comprender cómo funcionan, sus diferentes tipos y cómo se "calculan" sus parámetros, tanto en términos de lo que miden como de su propia capacidad eléctrica, es fundamental para cualquier entusiasta de la tecnología o el deporte. Esperamos que esta guía te haya proporcionado el conocimiento necesario para aprovechar al máximo estos versátiles dispositivos.

Preguntas Frecuentes (FAQ)

¿Qué diferencia hay entre un potenciómetro y un pulsómetro en ciclismo?

El pulsómetro mide tu frecuencia cardíaca, un indicador que puede variar por factores como el estrés o la temperatura. El potenciómetro mide la potencia (vatios) que generas de forma directa e inmediata, ofreciendo una visión objetiva de tu esfuerzo real al pedalear.

¿Cómo se mide la potencia en una bicicleta para saber mis vatios máximos?

Se suele realizar un test de esfuerzo específico, como un test de 20 minutos a tope. Los datos de potencia media de este test, aplicando ciertos ajustes, permiten calcular tu FTP (Functional Threshold Power), que es un indicador clave de tu capacidad funcional.

¿Cuánto puede costar un potenciómetro para bicicleta?

Los precios varían considerablemente según el tipo y la marca. Pueden ir desde opciones más básicas alrededor de 300-400 euros hasta modelos de alta gama que superan los 1.000 euros.

¿Se puede usar un potenciómetro de carretera en una bicicleta de montaña (MTB)?

No es lo más recomendable, ya que cada potenciómetro está diseñado para las condiciones específicas de su disciplina (resistencia a golpes, barro, etc.). Sin embargo, algunos pedales con potenciómetro diseñados para MTB son fácilmente intercambiables entre bicis si comparten ejes y sistemas de calas compatibles.

¿Qué pasa si solo mido la potencia de la pierna izquierda?

Muchos potenciómetros basados en la biela izquierda miden solo la fuerza de esa pierna y luego duplican el valor para estimar la potencia total. Si tienes un buen equilibrio de fuerza entre ambas piernas, la medición es aceptablemente precisa. Si hay un desequilibrio significativo, los datos podrían no reflejar tu verdadera potencia total.

¿Cuál es la función principal de un potenciómetro eléctrico?

Su función principal es la de un divisor de tensión, permitiendo ajustar o medir el voltaje de salida en un circuito al variar su resistencia interna.

¿Cómo se diferencia un potenciómetro de un reóstato?

Un potenciómetro tiene tres terminales y se usa principalmente para controlar el voltaje. Un reóstato tiene dos terminales y está diseñado para controlar la corriente, a menudo en aplicaciones de mayor potencia.

¿Por qué un potenciómetro eléctrico no se usa para controlar alta potencia directamente?

Los potenciómetros están diseñados para manejar señales de bajo nivel. Si se usan para controlar alta potencia directamente, el propio dispositivo tendría que disipar esa energía en forma de calor, lo que provocaría un sobrecalentamiento y daños, ya que su capacidad de disipación es limitada.

¿Qué significa la conicidad de un potenciómetro?

La conicidad se refiere a cómo la resistencia del potenciómetro cambia a medida que se ajusta. Una conicidad lineal significa un cambio proporcional, mientras que una conicidad logarítmica (o de audio) implica un cambio no lineal, diseñado para imitar la percepción humana en ciertas aplicaciones, como el volumen de audio.
