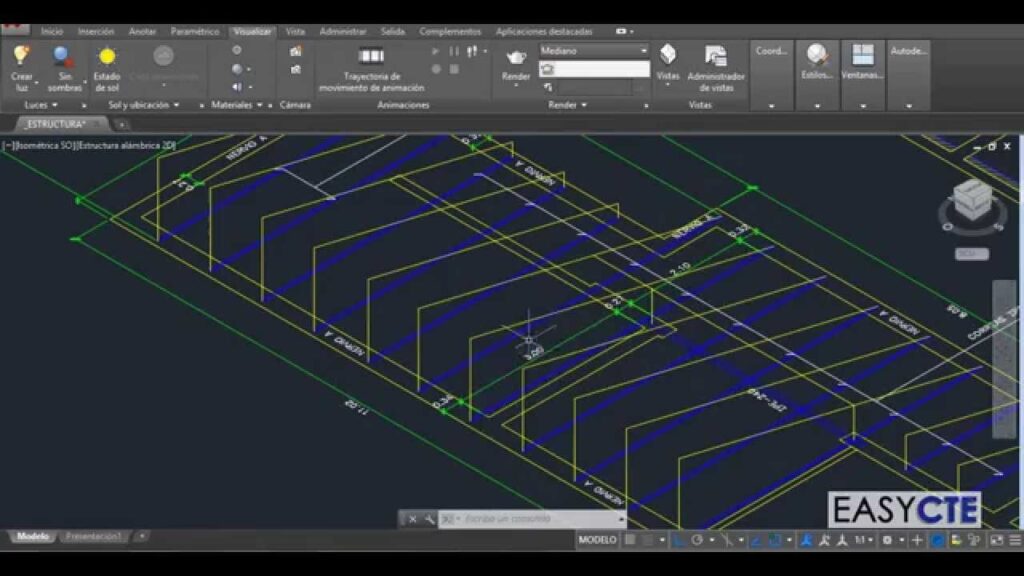

CYPECAD: Modelado Avanzado de Estructuras y Cargas

En el fascinante mundo de la ingeniería estructural, la precisión y la capacidad de simulación son pilares fundamentales para garantizar la seguridad y la funcionalidad de cualquier edificación. Dentro de este ámbito, herramientas de software especializadas se han vuelto indispensables. Una de las más destacadas y ampliamente utilizadas es CYPECAD, un potente programa desarrollado por CYPE Ingenieros. Este software no solo simplifica el complejo proceso de diseño y cálculo de estructuras, sino que también ofrece una versatilidad asombrosa para abordar diversos desafíos de ingeniería, desde el modelado de cargas dinámicas hasta análisis sísmicos y de resistencia al fuego.

Desde su constitución como sociedad anónima en 1983, CYPE Ingenieros ha tenido como objetivo social la realización de proyectos de ingeniería e informática, y CYPECAD es el fruto de décadas de experiencia y desarrollo continuo. Pero, ¿qué es exactamente CYPECAD y por qué es tan relevante para los profesionales del sector? CYPECAD ha sido meticulosamente diseñado para asistir en el cálculo, dimensionamiento y comprobación de estructuras de hormigón armado y metálicas, abarcando una amplia gama de edificaciones y obras civiles. Su capacidad para manejar acciones tanto verticales como horizontales, e incluso la acción del fuego, lo convierte en una solución integral para cualquier proyecto estructural.

Funcionalidades Esenciales de CYPECAD: Un Vistazo Detallado

La potencia de CYPECAD radica en su exhaustivo conjunto de funcionalidades, que le permiten abordar prácticamente cualquier elemento estructural que se encuentre en una edificación. Este software es capaz de calcular y dimensionar una vasta tipología de componentes, garantizando un diseño robusto y normativo. Entre los elementos estructurales que CYPECAD maneja con maestría, se incluyen:

• Vigas: Ya sean de hormigón, metálicas o mixtas, CYPECAD ofrece herramientas avanzadas para su análisis y dimensionamiento, considerando diversas solicitaciones y configuraciones.
• Pilares: Desde pilares de hormigón y metálicos hasta mixtos y de madera, el programa permite un diseño preciso que contempla las interacciones complejas con otros elementos.
• Pantallas y Muros: Elementos cruciales para la estabilidad lateral, como pantallas de hormigón y muros de hormigón, fábrica o bloque, son analizados detalladamente.
• Forjados: CYPECAD soporta una amplia variedad de sistemas de forjados, incluyendo unidireccionales, placas aligeradas, losas mixtas, reticulares, losas macizas y postensados (unidireccionales, reticulares y losas), permitiendo al ingeniero elegir la solución más eficiente para cada caso.
• Estructuras de Nudos y Barras: Para estructuras más complejas, el software calcula elementos de hormigón, acero, aluminio, madera y materiales genéricos, facilitando el análisis de esfuerzos para estos últimos.
• Cimentaciones: La base de cualquier estructura, CYPECAD permite el diseño de losas, vigas de cimentación, zapatas y encepados, asegurando que la transmisión de cargas al terreno sea adecuada y segura.
• Uniones Metálicas: Aspecto crítico en las estructuras metálicas, el programa dimensiona uniones soldadas y atornilladas, incluyendo las placas de anclaje, garantizando la integridad de las conexiones.
• Láminas Planas: Permite el cálculo de esfuerzos en láminas de hormigón, acero laminado, acero conformado, aluminio o material genérico, lo que amplía su aplicabilidad a elementos de placa o cáscara.

Modelado de Cargas Móviles en CYPECAD: Una Guía Esencial

Una de las capacidades más avanzadas y útiles de CYPECAD es su habilidad para modelar y analizar cargas móviles, también conocidas como cargas rodantes. Esta funcionalidad es indispensable en el diseño de estructuras como puentes, losas de aparcamientos, almacenes con montacargas o cualquier superficie donde se prevea el movimiento de vehículos o equipos pesados. Modelar estas cargas correctamente es crucial para simular el comportamiento real de la estructura bajo las condiciones más desfavorables.

El proceso para modelar cargas móviles en CYPECAD es intuitivo y se realiza en varios pasos:

1. Crear una Hipótesis de Carga Específica: El primer paso consiste en acceder al menú “Obra” > “Datos generales”. Aquí, es necesario crear una nueva hipótesis (o caso de carga) del tipo “Sobrecarga de uso”. Lo fundamental es activar la casilla “Con distintas disposiciones de cargas”. Esta opción le indica a CYPECAD que esta carga no estará fija en una única posición, sino que explorará diferentes ubicaciones para encontrar la condición más crítica.
2. Definir el Conjunto de Posiciones Posibles: Una vez creada la hipótesis, el usuario debe definir un conjunto de posiciones potenciales donde la carga rodante podría actuar. Estas posiciones se clasifican en “Compatibles” entre sí, “Incompatibles” entre sí o “Simultáneas”.
• Compatibles: La carga puede estar presente en varias de estas posiciones al mismo tiempo.
• Incompatibles: La carga solo puede estar en una de estas posiciones a la vez. Este es un escenario común para vehículos individuales que se desplazan sobre una superficie.
• Simultáneas: Implica que si la carga está en una de estas posiciones, debe estar presente en todas las demás posiciones simultáneamente.
3. Ejemplo Práctico: Consideremos un ejemplo donde se ha definido una hipótesis de una carga rodante con 5 posiciones distintas. Si todas estas posiciones se clasifican como “Incompatibles” entre sí, esto significa que la carga no puede considerarse actuando en más de una posición al mismo tiempo. CYPECAD se encargará de analizar cada una de estas 5 posiciones de manera individual, encontrando el efecto más desfavorable en cada elemento estructural.
4. Verificación de la Combinatoria: Una vez que la hipótesis ha sido creada y las posiciones definidas, es posible verificar cómo CYPECAD considerará estas cargas durante el cálculo. Esto se realiza utilizando la opción “Mostrar la combinatoria”. Al activar esta función, el programa mostrará todas las combinaciones de carga que se analizarán, confirmando que cada una de las posiciones de la carga móvil será evaluada de manera independiente, tal como se especificó.
5. Modelado Gráfico de las Cargas: Finalmente, una vez que la hipótesis de carga está configurada, el modelado gráfico de las cargas se realiza desde el menú “Cargas”, en la pestaña “Entrada de vigas”. Las cargas rodantes se introducen de la misma manera que cualquier otra carga (puntual, lineal o superficial). La clave es asegurarse de atribuir correctamente la carga a la zona afectada, lo que permite al programa aplicar las posiciones definidas en el paso 2. Esta facilidad de uso, combinada con la robustez del análisis, subraya la potencia de CYPECAD en la simulación de cargas complejas.

Análisis de Solicitaciones en CYPECAD: La Base del Cálculo Estructural

El término “solicitación” en el cálculo estructural se refiere a cualquier tipo de acción, ya sea externa o interna, que afecta a un elemento o material (como una estructura o el terreno) y que debe ser considerada para su dimensionamiento o para estimar su resistencia. Estas solicitaciones pueden manifestarse como:

• Fuerzas exteriores aplicadas a la estructura.
• Esfuerzos internos transmitidos entre diferentes partes adyacentes de la estructura.
• Desplazamientos ocasionados por el movimiento del terreno o el empuje de elementos externos.
• Deformaciones inducidas por fenómenos como la dilatación térmica, la retracción del hormigón, entre otros.

CYPECAD realiza un análisis de solicitaciones mediante un sofisticado cálculo espacial en 3D, utilizando métodos matriciales de rigidez. Este enfoque integral considera todos los elementos que definen la estructura: columnas, pantallas de hormigón armado, muros, vigas y losas. El programa establece la compatibilidad de deformaciones en todos los nudos, considerando 6 grados de libertad (tres traslaciones y tres rotaciones) para cada uno. Además, se crea la hipótesis de indeformabilidad del plano de cada planta para simular el comportamiento rígido de la losa, impidiendo los desplazamientos relativos entre los nudos de la misma. Esto se conoce como el concepto de “diafragma rígido”, lo que significa que cada planta solo puede girar y desplazarse en su conjunto (3 grados de libertad).

Es importante destacar que, cuando en una misma planta existen zonas estructuralmente independientes (por ejemplo, dos bloques separados por una junta de dilatación), CYPECAD considera cada una de estas zonas como una parte distinta para la indeformabilidad. Esto asegura que la hipótesis del diafragma rígido se aplique correctamente a cada segmento independiente, y no a toda la planta como un único conjunto. Por ejemplo, una columna no conectada a la estructura principal se considera una zona independiente, lo que permite un análisis más preciso de su comportamiento.

Cálculo Sísmico con CYPECAD: Garantizando la Resistencia ante Terremotos

La capacidad de una estructura para resistir eventos sísmicos es un factor crítico en su seguridad, especialmente en zonas de alta actividad telúrica. CYPECAD aborda este desafío con un avanzado análisis modal espectral completo. Este método resuelve cada modo de vibración de la estructura como una hipótesis independiente y luego realiza una expansión y combinación modal para obtener los esfuerzos totales. Esto permite una evaluación exhaustiva del comportamiento dinámico de la edificación bajo cargas sísmicas.

Para el cálculo sísmico, CYPECAD incorpora diversas consideraciones clave:

• El efecto de los elementos no estructurales en el comportamiento sísmico del edificio, lo que es fundamental para una simulación realista.
• Criterios de diseño sísmico por capacidad para soportes, vigas y losas, asegurando que los elementos dúctiles disipen energía y los frágiles permanezcan elásticos.
• Corrección por cortante basal, un parámetro esencial para ajustar las fuerzas sísmicas de diseño.
• La posibilidad de introducir valores de usuario para el periodo fundamental de la estructura, permitiendo una mayor flexibilidad en el modelado.
• La capacidad de especificar un espectro sísmico definido por el usuario, adaptándose a las normativas locales y a las características específicas del sitio.

Es vital que, para que CYPECAD tenga en cuenta los criterios de diseño por capacidad de las normas de sismo, estas deben ser compatibles con la norma de hormigón seleccionada para la obra y permitir el uso de los editores de vigas y pilares avanzados. La compatibilidad entre normas asegura que las comprobaciones de diseño se realicen de manera coherente y segura.

Cálculo de Resistencia al Fuego en CYPECAD y CYPE 3D: Protección y Conformidad

La resistencia al fuego es un aspecto fundamental en la ingeniería de la edificación, no solo por la seguridad de los ocupantes, sino también por la protección de la propia estructura y la minimización de daños. CYPECAD, junto con CYPE 3D, incorpora un módulo específico para la “Comprobación de resistencia al fuego”. Este módulo se basa en la evaluación de la resistencia de los elementos estructurales y el dimensionamiento de las secciones o del revestimiento de protección, según el material.

El programa permite al usuario introducir datos generales para cada grupo de plantas, como la resistencia al fuego requerida (ej. R 60, R 90, R 120), si el forjado tiene función de compartimentación o no, y el tipo de revestimiento de los elementos constructivos. Con estos datos, CYPECAD realiza la comprobación de la resistencia al fuego de toda la estructura.

Las normas que CYPECAD y CYPE 3D utilizan para la comprobación de la resistencia al fuego de los elementos estructurales de acero laminado y conformado dependen directamente de la norma de acero seleccionada:

• Si se utiliza la norma española «CTE DB SE-A», se aplica la norma CTE DB SI 6.
• Con las normas Eurocódigo 3 y 4, se aplican las prescripciones específicas del Eurocódigo en materia de resistencia al fuego.

Es importante señalar que, por el momento, para el resto de normas de aceros laminados y conformados, la comprobación de la resistencia al fuego no se realiza automáticamente. Esto subraya la importancia de consultar la documentación específica del software y las normativas locales para garantizar el cumplimiento.

Formas de Obtener el Software CYPECAD: Accesibilidad para Todos

CYPE Ingenieros ofrece diversas modalidades de acceso a su software, adaptándose a las necesidades de profesionales, estudiantes y usuarios interesados en probar sus capacidades. Esta variedad de opciones facilita la difusión y el aprendizaje de una herramienta tan poderosa como CYPECAD:

• Versión Profesional: Esta es la versión completa del programa, que permite el acceso a todos los módulos que el usuario ha adquirido mediante pago. La compra se puede realizar directamente a través de la página web de CYPE de forma online, ofreciendo una solución robusta y sin limitaciones para el uso profesional.
• Versión de Evaluación: Para aquellos que desean probar las prestaciones del software antes de su adquisición, CYPE ofrece una versión de evaluación gratuita. Esta versión tiene una duración de 10 días reales de uso, lo que significa que solo cuenta los días en que el programa es efectivamente utilizado. Por ejemplo, si en un mes solo se ha usado en 2 días, solo se descontarán esos 2 días, permitiendo aprovechar al máximo el periodo de prueba.
• Versión After Hours: Esta modalidad proporciona acceso libre al software, pero con una limitación en el horario de utilización. Puede usarse de lunes a viernes entre las 22:00 y las 8:00 horas, y los sábados y domingos a lo largo de todo el día. Esta versión requiere una conexión continua a Internet para su funcionamiento, y la normativa de uso dependerá del idioma escogido durante la instalación. Es una excelente opción para quienes necesitan usar el software fuera del horario laboral o estudiantil habitual.
• Versión Campus (CYPE Estudiantes): Diseñada específicamente para el ámbito académico, esta es una licencia temporal configurada para funcionar con redes públicas que operan bajo el sistema EDUROAM (Education Roaming). Para acceder, es necesario disponer de una clave proporcionada por CYPE Ingenieros o por la Universidad, y una conexión continua a Internet. Está indicada únicamente para el uso académico, no profesional, y es posible su utilización en redes públicas a través del puerto 995.
• Versión Temporal: Se trata de un acceso temporal al software mediante una clave de acceso específica proporcionada por CYPE Ingenieros. Al igual que otras versiones, necesita una conexión continua a Internet para su funcionamiento. Esta versión está especialmente indicada para su empleo en cursos, talleres o tutoriales de CYPECAD que se imparten en Universidades, Academias y otros centros docentes, facilitando el aprendizaje práctico del programa.

Tabla Comparativa de Versiones de CYPECAD

Para una mejor comprensión de las distintas modalidades de acceso, la siguiente tabla resume las características principales de cada versión:

Preguntas Frecuentes sobre CYPECAD

¿Qué significa CYPECAD y para qué se utiliza?

CYPECAD es un software desarrollado por CYPE Ingenieros, diseñado para el cálculo, dimensionamiento y comprobación de estructuras de hormigón armado y metálicas en edificación y obra civil. Su nombre proviene de CYPE (la empresa desarrolladora) y CAD (Diseño Asistido por Computadora).

¿Qué tipos de elementos estructurales puede dimensionar CYPECAD?

CYPECAD puede dimensionar una amplia gama de elementos, incluyendo vigas (hormigón, metálicas, mixtas), pilares (hormigón, metálicos, mixtos, madera), pantallas, muros, forjados (unidireccionales, reticulares, losas, postensados), cimentaciones (losas, zapatas, encepados) y uniones metálicas.

¿Cómo se modelan las cargas móviles o rodantes en CYPECAD?

Para modelar cargas móviles, se crea una hipótesis de “Sobrecarga de uso” activando “Con distintas disposiciones de cargas”. Luego, se definen las posiciones posibles de la carga (compatibles, incompatibles o simultáneas) y se modelan gráficamente en la pestaña “Entrada de vigas”, asegurando su correcta atribución.

¿CYPECAD realiza cálculo sísmico y de resistencia al fuego?

Sí, CYPECAD realiza cálculo sísmico mediante un análisis modal espectral completo, considerando normativas y criterios de diseño por capacidad. También cuenta con un módulo para la comprobación de resistencia al fuego, dimensionando secciones y revestimientos de protección según las normas aplicables.

¿Existen versiones gratuitas o de prueba de CYPECAD?

Sí, CYPE ofrece varias opciones gratuitas o de acceso limitado: la Versión de Evaluación (10 días de uso real), la Versión After Hours (acceso libre en horarios específicos) y la Versión Campus (para estudiantes, con clave y conexión EDUROAM).

En conclusión, CYPECAD se erige como una herramienta indispensable en el ámbito de la ingeniería civil y la edificación. Su capacidad para manejar una diversidad de elementos estructurales, realizar análisis complejos como el de cargas móviles o el cálculo sísmico, y su enfoque en la eficiencia y la seguridad, lo convierten en un software de referencia. La variedad de modalidades de acceso que ofrece CYPE Ingenieros asegura que tanto profesionales experimentados como estudiantes y nuevos usuarios puedan beneficiarse de sus potentes funcionalidades, impulsando la calidad y la innovación en el diseño estructural moderno.
