Perfiles C: Guía Completa de sus Dimensiones

Los perfiles C, también conocidos como canales U o perfiles U, son elementos estructurales fundamentales en una vasta gama de aplicaciones industriales y de construcción. Su diseño distintivo, que recuerda a la letra 'C' o 'U' cuando se mira de frente, les confiere una excelente relación entre resistencia, peso y facilidad de montaje. Sin embargo, para aprovechar al máximo sus propiedades y garantizar la seguridad y eficiencia de cualquier proyecto, es crucial comprender a fondo cómo se miden y cuáles son las dimensiones estándar que los definen. Las medidas de un perfil C no son solo números; son la clave para determinar su capacidad de carga, su idoneidad para ciertas aplicaciones y, en última instancia, la viabilidad de una estructura.

Este artículo se sumerge en el detalle de las medidas del perfil C, desglosando cada uno de sus componentes, explorando las normas que rigen sus dimensiones y proporcionando una guía práctica para entender su nomenclatura. Ya sea que estés involucrado en ingeniería, arquitectura, manufactura o simplemente tengas curiosidad por estos componentes omnipresentes, te brindaremos la información necesaria para dominar el conocimiento sobre los perfiles C.

¿Qué es un Perfil C y Por Qué es Tan Utilizado?

Un perfil C es una barra de acero laminado cuya sección transversal tiene forma de C o U. Esta forma particular no es arbitraria; está diseñada para optimizar la distribución del material, ofreciendo una alta inercia y, por ende, una gran rigidez y capacidad para soportar cargas, especialmente en flexión, con un peso relativamente bajo. Esta eficiencia los convierte en una opción económica y robusta para numerosas aplicaciones.

Su uso es extendido debido a varias características clave: son fáciles de cortar, perforar y soldar, lo que facilita su manipulación y adaptación en obra. Además, su superficie plana permite una unión sencilla con otros elementos estructurales o con revestimientos. Se utilizan comúnmente como vigas, pilares, correas en techos, soportes para fachadas, en la fabricación de maquinaria, en la industria automotriz y en una infinidad de estructuras metálicas ligeras y pesadas. La versatilidad del perfil C radica precisamente en la posibilidad de adaptar sus dimensiones a las exigencias específicas de cada proyecto, lo que subraya la importancia de conocer sus medidas.

Nomenclatura y Partes Clave de un Perfil C

Para entender las medidas de un perfil C, primero debemos familiarizarnos con sus partes y la terminología asociada. Aunque las normas pueden variar ligeramente entre países (por ejemplo, UPN en Europa, American Standard Channels en EE. UU.), las partes fundamentales son universales:

• Alma (h o H): Es la parte central y vertical del perfil. Su altura es una de las dimensiones más críticas, ya que influye directamente en la resistencia a la flexión del perfil. Se mide desde el borde exterior de un ala hasta el borde exterior de la otra.
• Alas (b o B): Son las dos extensiones horizontales o inclinadas que sobresalen del alma. Las alas proporcionan estabilidad lateral y contribuyen significativamente a la resistencia a la flexión y al corte. Su ancho es otra medida fundamental.
• Espesor del Alma (e o t_w): Es el grosor del material en la parte central del perfil. Un alma más gruesa generalmente indica una mayor capacidad de carga y resistencia al pandeo.
• Espesor de las Alas (a o t_f): Es el grosor del material en las alas. Este espesor puede ser uniforme o variar, siendo a menudo más grueso en la unión con el alma y disminuyendo hacia el borde exterior (en perfiles laminados en caliente). En perfiles conformados en frío, suele ser uniforme.
• Radio de Enlace o Curvatura (r1, r2): Son las transiciones curvas entre el alma y las alas. Estos radios son importantes para la distribución de tensiones y la resistencia a la fatiga.
• Longitud del Labio (l) (en algunos perfiles C conformados): Algunos perfiles C, especialmente los conformados en frío, pueden tener un pequeño labio o pliegue en el extremo de las alas, lo que aumenta su rigidez y evita el pandeo local.

Cuando se habla de las dimensiones de un perfil C, se hace referencia a estas medidas específicas, que se estandarizan para asegurar la compatibilidad y la previsibilidad de su comportamiento estructural.

Medidas Estándar del Perfil C: Dimensiones Clave

Las medidas de los perfiles C no son aleatorias; se rigen por estándares internacionales y nacionales que garantizan su uniformidad y calidad. Los perfiles laminados en caliente, como los UPN (perfiles normales de alma inclinada) o UPE (perfiles de alma paralela), son los más comunes y sus dimensiones están especificadas en normas como la EN 10279 o la ASTM A6/A6M. Para los perfiles conformados en frío, existen otras normas específicas.

Las dimensiones clave que encontrarás en las tablas de fabricantes y normas son:

• Altura Nominal (h): Es la dimensión principal que se utiliza para identificar el perfil. Por ejemplo, un UPN 100 tiene una altura nominal de 100 mm. Esta es la altura total del perfil de borde a borde exterior de las alas.
• Ancho del Ala (b): El ancho de las alas, medido desde el alma hasta el extremo exterior del ala.
• Espesor del Alma (e): El grosor del alma.
• Espesor de las Alas (a): El grosor de las alas, a menudo medido en la zona de mayor espesor.
• Peso por Metro Lineal (kg/m): Esta es una medida derivada de las dimensiones y la densidad del material (normalmente acero). Es crucial para el cálculo de cargas y el transporte.
• Inercias (Ix, Iy) y Módulos Resistentes (Wx, Wy): Aunque no son medidas geométricas directas, son propiedades mecánicas derivadas de las dimensiones que indican la capacidad del perfil para resistir la flexión alrededor de sus ejes principales. Son esenciales para el cálculo estructural y se encuentran siempre junto a las dimensiones geométricas en las tablas técnicas.

Es importante destacar que, para los perfiles laminados en caliente, como los UPN, las alas suelen tener una ligera inclinación. Para los perfiles UPE, las alas son paralelas, lo que facilita las uniones y el montaje de accesorios. Esta diferencia morfológica también se refleja en sus tablas de medidas.

Tablas de Medidas: Perfiles C Comunes (Ejemplo UPN)

A continuación, presentamos una tabla con ejemplos de las medidas más comunes para perfiles C tipo UPN (Perfiles Normales de alma inclinada), ampliamente utilizados en Europa y otras regiones. Es importante consultar siempre las tablas de datos técnicos del fabricante o las normas específicas para las dimensiones exactas y tolerancias.

Como se puede observar, a medida que aumenta la altura nominal del perfil (h), el resto de las dimensiones (ancho de ala, espesores) y el peso por metro lineal también se incrementan, lo que se traduce en una mayor capacidad de carga y resistencia estructural.

Factores a Considerar al Elegir un Perfil C

La selección del perfil C adecuado para un proyecto no se basa únicamente en la disponibilidad, sino en una serie de factores técnicos y económicos:

• Cargas y Esfuerzos: Es fundamental conocer las cargas que el perfil deberá soportar (peso propio, cargas vivas, cargas de viento, sismo, etc.) y los tipos de esfuerzos (flexión, compresión, tracción, corte) para los que será diseñado. Esto determinará la altura, el ancho de las alas y los espesores necesarios.
• Longitud del Tramo: La distancia entre apoyos es crucial, ya que influye directamente en los momentos flectores y las deflexiones. Tramos más largos requieren perfiles de mayor altura y rigidez.
• Material: La mayoría de los perfiles C son de acero, pero existen diferentes grados de acero (ej. S235, S275, S355 según EN 10025) que ofrecen distintas resistencias. La elección del grado de acero afectará la capacidad de carga del mismo perfil geométrico.
• Condiciones Ambientales: El ambiente donde se instalará el perfil (corrosivo, alta humedad, temperaturas extremas) puede influir en la necesidad de tratamientos superficiales o la selección de un tipo de acero específico.
• Normativa Aplicable: Cada país o región puede tener sus propias normas de diseño y fabricación. Es imperativo cumplir con los códigos de construcción y las normativas de seguridad locales.
• Método de Fabricación: Los perfiles laminados en caliente (UPN, UPE) tienen propiedades mecánicas ligeramente diferentes a los conformados en frío. Los laminados suelen ser más robustos para cargas pesadas, mientras que los conformados son ideales para estructuras ligeras o donde se requiere una alta precisión dimensional.
• Coste y Disponibilidad: Aunque el aspecto técnico es primordial, la disponibilidad en el mercado y el coste del material y su transporte también son factores prácticos a considerar en la fase de planificación.

Proceso de Fabricación y Tolerancias

Los perfiles C se fabrican principalmente mediante dos procesos:

1. Laminado en Caliente: El acero se calienta a altas temperaturas y se pasa a través de una serie de rodillos que le dan la forma deseada. Este proceso produce perfiles con buena resistencia y ductilidad, adecuados para estructuras pesadas. Los perfiles UPN son un ejemplo típico de laminado en caliente. Debido a las altas temperaturas, es común que las alas tengan una ligera inclinación y que existan radios de curvatura significativos en las uniones.
2. Conformado en Frío: Se parte de una bobina de chapa de acero que se conforma a temperatura ambiente mediante plegado o perfilado en frío. Este método permite producir perfiles con mayor precisión dimensional, esquinas más vivas y la posibilidad de incorporar labios en las alas para aumentar la rigidez. Son comunes en estructuras ligeras, correas de tejado y elementos no estructurales.

Es importante considerar las tolerancias dimensionales. Ningún proceso de fabricación es perfecto, y las dimensiones reales de un perfil pueden variar ligeramente de las nominales especificadas. Las normas (ej. EN 10279 para perfiles laminados) establecen los límites aceptables para estas variaciones. Para un ingeniero o constructor, conocer estas tolerancias es vital, ya que pueden afectar el ajuste de las conexiones y el comportamiento estructural general.

Aplicaciones Comunes del Perfil C

La adaptabilidad del perfil C lo hace indispensable en una amplia variedad de sectores:

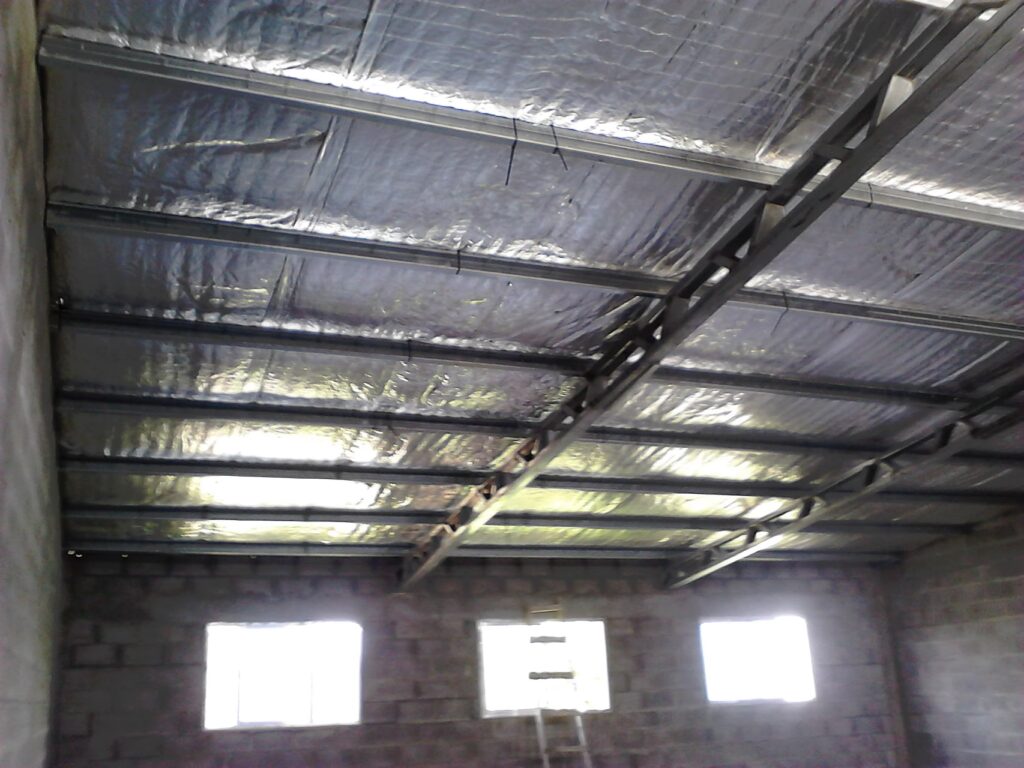

• Construcción Civil: Se utilizan como vigas de soporte, correas para techos, pilares secundarios, soportes para muros cortina, dinteles, y en la fabricación de estructuras para naves industriales y edificios.
• Industria Automotriz: En la fabricación de chasis de camiones y remolques, donde se requiere una alta resistencia a la flexión y torsión.
• Maquinaria y Equipos: En la fabricación de bastidores para maquinaria pesada, grúas, elevadores y equipos agrícolas.
• Infraestructuras: En la construcción de puentes peatonales, pasarelas, soportes para tuberías y conductos, y en estructuras de señalización.
• Fabricación de Muebles y Estanterías: Para estructuras de estanterías industriales de alta resistencia y mobiliario urbano.
• Energía: En la construcción de estructuras para paneles solares y soportes para equipos en plantas de energía.

En cada una de estas aplicaciones, la correcta selección del perfil C, basada en un conocimiento profundo de sus medidas y propiedades, es lo que garantiza la seguridad, eficiencia y durabilidad del proyecto.

Preguntas Frecuentes sobre las Medidas del Perfil C

¿Cuál es la diferencia entre un perfil UPN y un perfil UPE?

La principal diferencia radica en la forma de sus alas. Los perfiles UPN (Perfiles Normales) tienen las caras internas de sus alas inclinadas, lo que les da una forma ligeramente cónica. Los perfiles UPE (Perfiles de Alas Paralelas) tienen las caras internas de sus alas paralelas entre sí, lo que facilita las conexiones atornilladas y la instalación de accesorios. Ambos son perfiles C, pero el UPE suele ser más ligero y con una mayor inercia en ciertos ejes para una misma altura nominal.

¿Las medidas de los perfiles C son las mismas en todo el mundo?

No, si bien la forma general es similar, las dimensiones exactas y las series estandarizadas pueden variar entre diferentes regiones y normativas. Por ejemplo, en Europa se usan los estándares EN (como UPN, UPE), mientras que en América del Norte se utilizan los estándares ASTM (como American Standard Channels - C y Miscellaneous Channels - MC). Siempre es fundamental verificar la norma o el catálogo del fabricante específico para las dimensiones exactas.

¿Cómo se relacionan las medidas con la resistencia del perfil C?

Las medidas geométricas de un perfil C determinan sus propiedades de sección, como el área, los momentos de inercia (Ix, Iy) y los módulos resistentes (Wx, Wy). Estas propiedades son directamente proporcionales a la resistencia del perfil frente a diferentes tipos de cargas. Por ejemplo, una mayor altura (h) y un mayor espesor de alma (e) suelen significar una mayor inercia y, por lo tanto, una mayor resistencia a la flexión.

¿Se pueden fabricar perfiles C a medida?

Sí, además de los perfiles estándar laminados o conformados en frío, es posible fabricar perfiles C a medida mediante procesos de plegado de chapa. Esto permite obtener dimensiones no estándar o espesores específicos que se adapten a requerimientos muy particulares de un proyecto. Sin embargo, esta opción suele ser más costosa y requiere una planificación cuidadosa.

En resumen, comprender las medidas del perfil C es un pilar fundamental para cualquier profesional o entusiasta que trabaje con estructuras metálicas. Desde la identificación de sus partes hasta la interpretación de las tablas de estándares y la consideración de los factores de diseño, cada detalle cuenta para garantizar la integridad y eficiencia de las construcciones. Los perfiles C son un testimonio de la ingeniería optimizada, y su correcta aplicación comienza con un conocimiento profundo de sus dimensiones.
