Cálculo de Caudal en Tuberías: Guía Completa

Comprender el caudal de agua que circula por una tubería es fundamental para el diseño, dimensionamiento y correcto funcionamiento de cualquier sistema hidráulico, ya sea en una vivienda, un edificio comercial o una instalación industrial. No se trata solo de que el agua llegue, sino de que lo haga con la cantidad y la presión adecuadas para satisfacer la demanda. Un cálculo preciso nos permite optimizar el uso de los recursos, evitar problemas de abastecimiento o, por el contrario, prevenir el desgaste prematuro de las tuberías debido a velocidades excesivas. En este artículo, desglosaremos las fórmulas esenciales, analizaremos casos prácticos y responderemos a las preguntas más frecuentes para que el caudal en sus tuberías deje de ser un misterio.

Desde el suministro de agua potable hasta los sistemas de calefacción y riego, el flujo de líquidos es una constante en nuestra vida diaria. Saber cómo se comporta el agua dentro de una tubería, cómo su velocidad y el diámetro del conducto se relacionan para determinar el volumen de líquido que pasa por un punto en un tiempo determinado, es una habilidad invaluable. Acompáñenos en este recorrido por los principios básicos de la hidráulica aplicada, donde la teoría se encuentra con la práctica para resolver sus interrogantes más apremiantes sobre el flujo de agua.

Entendiendo el Caudal: ¿Por Qué es Importante?

El caudal, también conocido como flujo volumétrico, representa la cantidad de volumen de un fluido que atraviesa una sección transversal de una tubería por unidad de tiempo. Se mide comúnmente en metros cúbicos por segundo (m³/s), litros por segundo (l/s), metros cúbicos por hora (m³/h) o litros por minuto (l/min). Su importancia radica en que determina la capacidad de un sistema para entregar agua a los puntos de consumo. Un caudal insuficiente puede resultar en una baja presión en grifos y duchas, mientras que un caudal excesivo, provocado por una velocidad del agua demasiado alta, puede generar ruido, erosión interna de las tuberías (especialmente en codos y cambios de dirección) y un aumento significativo de las pérdidas de presión por fricción.

La correcta selección del diámetro de la tubería, en relación con la velocidad deseada y el caudal requerido, es un equilibrio delicado. Por ejemplo, en el ámbito doméstico, una ducha requiere un cierto caudal para funcionar correctamente, y si la tubería que la alimenta es demasiado estrecha, la experiencia del usuario será deficiente. En contraste, en grandes instalaciones, un cálculo erróneo puede llevar a un sobredimensionamiento costoso o a un rendimiento subóptimo del sistema.

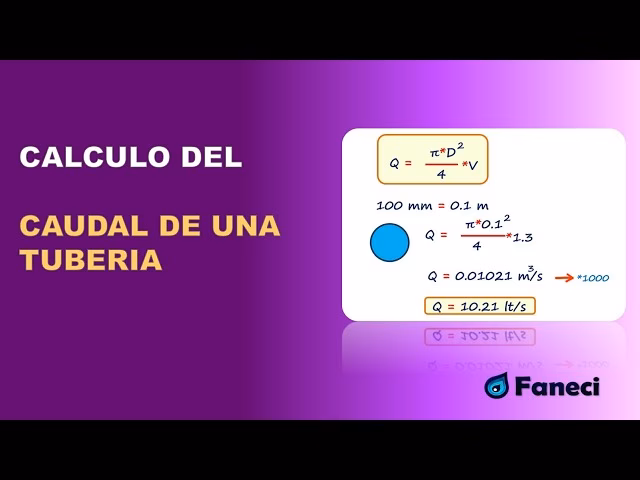

La Fórmula Esencial para el Cálculo de Caudal (Ecuación de Continuidad)

La base para calcular el caudal máximo en una tubería, bajo ciertas condiciones ideales (sin considerar caídas de presión por fricción, que son más complejas), se deriva de la ecuación de continuidad, que establece que el caudal es el producto del área de la sección transversal de la tubería y la velocidad del fluido. La fórmula es la siguiente:

D (m³/s) = (π d² (en metros) / 4) x V (metros por segundo)

Donde:

• D es el caudal o flujo volumétrico en metros cúbicos por segundo (m³/s).
• π (Pi) es una constante matemática aproximadamente igual a 3.14159.
• d es el diámetro interno de la tubería en metros. Es crucial usar el diámetro interno, ya que es por donde realmente circula el agua.
• V es la velocidad del fluido en metros por segundo (m/s).

Esta fórmula asume un flujo constante y uniforme a través de toda la sección transversal de la tubería, lo cual es una simplificación útil para cálculos iniciales y dimensionamiento. Es la herramienta fundamental para entender la relación directa entre el tamaño de la tubería, la velocidad del agua y el volumen que puede transportar.

Ejemplo Práctico de Cálculo

Para ilustrar la aplicación de esta fórmula, consideremos una tubería de cobre con un diámetro interno de 10 mm y una velocidad del agua de 1.5 metros por segundo. Primero, convertimos el diámetro a metros: 10 mm = 0.01 metros.

D = (3.14159 * 0.01 * 0.01 / 4) * 1.5

D = (0.00007853975) * 1.5

D = 0.0001178 m³/s

Para una mejor comprensión, podemos convertir este caudal a unidades más comunes:

• En metros cúbicos por hora: 0.0001178 m³/s * 3600 s/h = 0.4241 m³/h
• En litros por minuto: 0.4241 m³/h * 1000 l/m³ / 60 min/h = 7.0686 l/min

Estos ejemplos demuestran cómo un diámetro pequeño puede transportar un caudal considerable si la velocidad es adecuada. Sin embargo, como veremos, la velocidad no puede ser ilimitadamente alta.

Análisis del Caudal en Tuberías de 50 mm: Casos Prácticos

Ahora, abordemos la pregunta central de este artículo: ¿Qué caudal pasa por un tubo de 50 mm? Utilizaremos la misma fórmula y los datos de velocidad recomendados para diferentes aplicaciones, tal como se sugieren en la información proporcionada.

Es importante recordar que el diámetro de 50 mm se refiere al diámetro interno de la tubería. Convertimos 50 mm a metros: 0.05 metros.

Caudal para Velocidad de 1.5 Metros por Segundo (Ascensores, Suministros Generales)

Una velocidad de 1.5 m/s es comúnmente aceptada para la mayoría de las instalaciones donde se busca un equilibrio entre el caudal y la minimización de ruido o vibraciones, como en columnas de ascensores de agua o la alimentación principal de edificios.

Aplicando la fórmula para una tubería de 50 mm (0.05 m) a 1.5 m/s:

D = (π * (0.05)² / 4) * 1.5

D = (3.14159 * 0.0025 / 4) * 1.5

D = (0.00196349) * 1.5

D = 0.002945 m³/s

Convirtiendo a otras unidades:

• En metros cúbicos por hora: 0.002945 m³/s * 3600 s/h = 10.602 m³/h
• En litros por minuto: 10.602 m³/h * 1000 l/m³ / 60 min/h = 176.714 l/min
• En litros por segundo: 0.002945 m³/s * 1000 l/m³ = 2.945 l/s

Estos valores son consistentes con la tabla proporcionada para un diámetro de 50 mm a 1.5 m/s.

Caudal para Velocidad de 2.0 Metros por Segundo (Circulación Horizontal, Sótanos)

En ciertas aplicaciones, como la circulación horizontal en sótanos o cuartos técnicos donde el ruido y la erosión son menos críticos o se requiere un mayor caudal en una distancia corta, se puede permitir una velocidad de hasta 2.0 m/s. Esta velocidad maximiza el transporte de agua por el mismo diámetro de tubería.

Aplicando la fórmula para una tubería de 50 mm (0.05 m) a 2.0 m/s:

D = (π * (0.05)² / 4) * 2.0

D = (3.14159 * 0.0025 / 4) * 2.0

D = (0.00196349) * 2.0

D = 0.00392699 m³/s

Convirtiendo a otras unidades:

• En metros cúbicos por hora: 0.00392699 m³/s * 3600 s/h = 14.137 m³/h
• En litros por minuto: 14.137 m³/h * 1000 l/m³ / 60 min/h = 235.619 l/min
• En litros por segundo: 0.00392699 m³/s * 1000 l/m³ = 3.927 l/s

Nuevamente, estos valores coinciden con la tabla de referencia para un diámetro de 50 mm a 2.0 m/s.

Velocidad del Agua: Un Factor Crítico en el Diseño de Redes

La velocidad del agua dentro de una tubería no es un valor arbitrario; está sujeta a recomendaciones y normativas para asegurar la eficiencia y la durabilidad de la instalación. Generalmente, se buscan velocidades que minimicen la fricción y las pérdidas de carga, pero que sean lo suficientemente altas como para evitar la sedimentación de partículas y mantener un flujo adecuado. Las velocidades recomendadas varían según el tipo de instalación y el material de la tubería:

• Para instalaciones domésticas y generales, velocidades entre 1.0 y 2.0 m/s son comunes.
• En ramales de distribución, se suelen preferir velocidades más bajas (hasta 1.5 m/s) para reducir el ruido y las vibraciones.
• En tuberías de impulsión con bombas, o en tramos donde la presión es alta, se pueden permitir velocidades ligeramente mayores, aunque siempre vigilando las pérdidas de carga.

Una velocidad excesiva puede provocar:

• Erosión: El desgaste interno de la tubería, especialmente en codos y accesorios, lo que reduce la vida útil del sistema.
• Ruido: Un flujo turbulento puede generar ruidos molestos.
• Golpe de Ariete: Cambios bruscos de velocidad (apertura o cierre rápido de válvulas) pueden causar picos de presión dañinos.
• Pérdidas de Carga: A mayor velocidad, mayores son las pérdidas de presión por fricción, lo que puede requerir bombas más potentes o diámetros mayores.

Por otro lado, una velocidad demasiado baja puede causar la sedimentación de partículas en el fondo de las tuberías, lo que reduce el diámetro efectivo con el tiempo y puede generar problemas de higiene y olores.

Tablas Comparativas de Caudal para Tuberías de Cobre

Para facilitar la consulta, presentamos las tablas de caudal máximo para diferentes diámetros de tuberías de cobre, considerando las velocidades de 1.5 m/s y 2.0 m/s. Estas tablas son herramientas muy útiles para el dimensionamiento rápido en fase de diseño.

Caudal Máximo para Tuberías de Cobre a 1.5 Metros por Segundo

Esta tabla es ideal para aplicaciones donde se busca un flujo constante y silencioso, como en sistemas de agua fría y caliente sanitaria en edificios residenciales o comerciales.

Caudal Máximo para Tuberías de Cobre a 2.0 Metros por Segundo

Esta tabla es útil cuando se requiere maximizar el caudal a través de un determinado diámetro, tolerando un nivel ligeramente superior de ruido o considerando que las pérdidas de carga son aceptables para la aplicación específica.

Consideraciones Adicionales: Más Allá de la Fórmula Básica

Mientras que la fórmula de área por velocidad es excelente para determinar el caudal máximo teórico, un diseño hidráulico completo debe considerar otros factores cruciales, como las pérdidas de presión y la rugosidad del material. Aquí es donde entran en juego ecuaciones más complejas como la de Hazen-Williams o Darcy-Weisbach.

La Ecuación de Hazen-Williams

La ecuación de Hazen-Williams es un modelo empírico utilizado para calcular la pérdida de carga por fricción en tuberías, especialmente en sistemas de suministro de agua donde el flujo es por gravedad. A diferencia de la fórmula simple de caudal, Hazen-Williams incorpora la longitud de la tubería, el desnivel, el diámetro y un coeficiente de rugosidad (C) que es específico para cada material.

v = k × C × R^0.63 × S^0.54

Donde:

• v es la velocidad del flujo.
• k es un factor de conversión que depende del sistema de unidades (0.849 para unidades métricas).
• C es el coeficiente de rugosidad de Hazen-Williams (un valor sin unidades que varía según el material y la condición de la tubería; por ejemplo, 150 para plástico liso, 100 para cobre).
• R es el radio hidráulico de la tubería (Área de la sección transversal / Perímetro mojado).
• S es el gradiente de la línea de energía o la pendiente hidráulica (desnivel / longitud de la tubería).

Una vez que se calcula la velocidad con esta ecuación, el caudal se obtiene multiplicando esta velocidad por el área de la sección transversal de la tubería (Q = A × v). Este método es particularmente útil para tuberías largas y para entender cómo la rugosidad interna de la tubería afecta la capacidad de transporte de agua.

Por ejemplo, para una tubería de plástico de 0.15 metros de diámetro, 4 metros de longitud y un desnivel de 1.5 metros, los pasos serían:

1. Calcular el radio: r = 0.15 m / 2 = 0.075 m
2. Calcular el área: A = π * (0.075 m)² ≈ 0.01767 m²
3. Calcular el perímetro: P = 2 * π * 0.075 m ≈ 0.471 m
4. Calcular el radio hidráulico: R = A / P = 0.01767 m² / 0.471 m ≈ 0.0375 m
5. Asumir coeficiente de rugosidad C para plástico: C = 150
6. Calcular el gradiente: S = 1.5 m / 4 m = 0.375
7. Calcular la velocidad (Hazen-Williams): v = 0.849 * 150 * (0.0375)^0.63 * (0.375)^0.54 ≈ 9.48 m/s
8. Calcular el caudal: Q = A * v = 0.01767 m² * 9.48 m/s ≈ 0.1675 m³/s

Este ejemplo demuestra que, para flujos por gravedad con desniveles significativos y tuberías de baja rugosidad, las velocidades pueden ser muy altas, lo que resalta la importancia de considerar la estabilidad del flujo y las pérdidas de energía.

¿Cómo Afecta el Material de la Tubería al Caudal?

El material de la tubería juega un papel crucial en el caudal efectivo que puede transportar. Esto se debe principalmente a la rugosidad interna de su superficie. Materiales más lisos, como el PVC o el polietileno (PE), tienen coeficientes de rugosidad más bajos (o más altos en Hazen-Williams, lo que indica menos fricción), lo que permite que el agua fluya con menos resistencia y, por lo tanto, a mayor velocidad para una misma pérdida de carga, o con menores pérdidas de carga para un mismo caudal.

El cobre, por ejemplo, es un material con una superficie interna relativamente lisa, lo que lo hace muy eficiente para el transporte de agua. Sin embargo, con el tiempo, puede experimentar incrustaciones o corrosión que aumentan su rugosidad efectiva. Materiales como el hierro fundido, especialmente si son antiguos y no están revestidos, pueden presentar una rugosidad considerablemente mayor, lo que reduce su capacidad de caudal y aumenta las pérdidas de presión.

Además de la rugosidad, el espesor de la pared de la tubería también influye indirectamente en el caudal. Aunque el diámetro nominal de una tubería pueda ser de 25 mm, el diámetro interno real puede variar si el espesor de la pared es diferente. Por ejemplo, una tubería de polietileno agrícola de Ø 25 mm con un espesor de pared de 2.30 mm tendrá un diámetro interno de 25 mm - (2 * 2.30 mm) = 20.4 mm. Este diámetro interno es el que debe usarse en los cálculos de caudal, y para una velocidad de 1.5 m/s, su caudal aproximado sería de 1.804 litros/hora. Este pequeño detalle resalta la importancia de conocer las especificaciones exactas de la tubería.

Preguntas Frecuentes sobre el Caudal y las Tuberías

¿Cuál es la velocidad ideal del agua en una tubería?

No existe una única velocidad 'ideal', ya que depende de la aplicación. Para la mayoría de las instalaciones residenciales y comerciales, se recomiendan velocidades entre 1.0 y 2.0 m/s. Velocidades más bajas (0.6-1.0 m/s) son preferibles para evitar ruidos y vibraciones en ramales terminales. Velocidades más altas (hasta 2.5 m/s) pueden ser aceptables en conducciones principales o de impulsión, siempre que se controlen las pérdidas de carga y el riesgo de erosión.

¿Cómo puedo convertir unidades de caudal?

Las conversiones son clave para la comprensión del caudal:

• 1 m³/s = 3600 m³/h
• 1 m³/s = 1000 l/s
• 1 l/s = 60 l/min
• 1 m³/h = 1000 l/h
• 1 m³/h = 16.67 l/min (aproximadamente)

¿Es lo mismo el diámetro nominal que el diámetro interno?

No, no siempre. El diámetro nominal (DN o NPS) es una medida de referencia para la designación de la tubería, pero el diámetro interno real (ID) es el que se usa para los cálculos hidráulicos. El diámetro interno se obtiene restando dos veces el espesor de la pared al diámetro exterior. Es fundamental conocer el diámetro interno exacto para cálculos precisos.

¿Qué sucede si el caudal es demasiado bajo o demasiado alto?

• Caudal bajo: Puede resultar en baja presión en los puntos de uso, dificultad para llenar depósitos, falta de agua caliente en duchas o grifos, y acumulación de sedimentos en la tubería.
• Caudal alto: Generalmente implica una velocidad alta, lo que puede causar ruido, vibraciones, erosión de la tubería (especialmente en codos), golpe de ariete y un aumento significativo en las pérdidas de presión, haciendo que el sistema sea menos eficiente energéticamente.

¿La temperatura del agua afecta el caudal?

Sí, indirectamente. La temperatura afecta la viscosidad del agua. El agua más caliente tiene una menor viscosidad, lo que reduce ligeramente la fricción y puede permitir un mayor caudal para la misma presión. Sin embargo, este efecto es generalmente menor en comparación con el diámetro de la tubería y la velocidad.

¿Es necesario considerar las caídas de presión al calcular el caudal?

Absolutamente. La fórmula simple de caudal (área x velocidad) le da el caudal máximo teórico. Sin embargo, en una instalación real, las pérdidas por fricción (caídas de presión) reducen la velocidad efectiva del agua y, por lo tanto, el caudal disponible en los puntos de consumo. Para sistemas complejos o largos, es indispensable realizar un cálculo de pérdidas de carga para asegurar que la presión y el caudal sean adecuados en todos los puntos.

Esperamos que esta información, junto con la simple popularización de las fórmulas, le permita comprender mejor los principios básicos de la instalación y el dimensionamiento de su red sanitaria. Un conocimiento sólido del caudal y los factores que lo afectan es la clave para diseñar sistemas hidráulicos eficientes, duraderos y satisfactorios.
