Calculando el Caudal por Presión en Tuberías

En el mundo de la ingeniería y la plomería, dos conceptos fundamentales rigen el comportamiento de los fluidos en movimiento: el caudal y la presión. Comprender su intrínseca relación es clave para diseñar, operar y mantener sistemas de tuberías eficientes y seguros. A menudo, surge la pregunta: ¿cómo se calcula el caudal a partir de la presión y cómo interactúan entre sí? La respuesta no es tan simple como una proporción directa en todos los escenarios, pero sí existe una conexión profunda que, una vez entendida, permite optimizar cualquier sistema hidráulico.

Desde el suministro de agua en nuestros hogares hasta complejos sistemas industriales, el movimiento de cualquier fluido depende de estos dos factores. Una presión inadecuada, ya sea demasiado alta o baja, puede comprometer la integridad de las tuberías y los accesorios, provocando desde fugas hasta fallos catastróficos. Este artículo se adentrará en la esencia del caudal y la presión, explorando su interdependencia, los métodos para calcular el caudal a partir de la presión diferencial y la importancia de monitorear ambos en diversas aplicaciones.

¿Qué es el Caudal?

En el contexto de los sistemas de plomería y tuberías, el caudal se refiere a la cantidad de fluido, generalmente agua, que atraviesa una sección transversal de una tubería en un período de tiempo determinado. Es, en esencia, la velocidad con la que el agua se mueve a través del sistema. El caudal se mide comúnmente en unidades de volumen por unidad de tiempo, como litros por segundo (L/s) o metros cúbicos por hora (m³/h).

Varios factores influyen directamente en el caudal. El ancho o diámetro de la tubería es uno de los más evidentes: las tuberías de menor diámetro transportan agua a un caudal más bajo que las tuberías más grandes, asumiendo una presión constante. Sin embargo, la presión es el otro factor crucial. Una mayor presión generalmente resulta en un mayor caudal. No obstante, en sistemas muy extensos, la dispersión de la presión puede volverse un desafío, lo que a su vez puede reducir el caudal efectivo en puntos distantes. Esta interacción entre el caudal y la presión diferencial es fundamental para entender el rendimiento del sistema.

¿Qué es la Presión?

En términos generales, la presión es una fuerza física continua ejercida contra o sobre un objeto en contacto. En el contexto de los sistemas hidráulicos, la presión del agua es la fuerza que se ejerce sobre el agua para impulsarla a través de un sistema de tuberías o una aplicación de fontanería más grande. Es la energía potencial del fluido que lo hace moverse.

La presión del agua está influenciada por factores como la altitud y la gravedad. Dado que el agua es una sustancia más densa que el aire atmosférico, la posición y la altura de la fuente de agua pueden cambiar significativamente la presión. Cuanto mayor sea la fuente de agua, mayor será la presión. La fuerza gravitatoria también juega un papel, contribuyendo a la presión en puntos más bajos de un sistema.

La Relación Fundamental: ¿Afecta la Presión al Caudal?

Sí, absolutamente. Existe una relación muy estrecha y directa entre el caudal del agua y la presión. Un aumento en la presión generalmente se traduce en un aumento del caudal. Por lo tanto, los cambios en la presión modificarán directamente el caudal. Sin embargo, es vital entender que el caudal no se determina únicamente por la presión en un punto específico de la tubería, sino por el gradiente de caída de presión a lo largo de la misma. Es decir, la diferencia de presión entre dos puntos es lo que realmente impulsa el flujo.

Importancia del Monitoreo de Caudal y Presión

Monitorear tanto el caudal como la presión es esencial en una amplia gama de aplicaciones, garantizando la eficiencia, la seguridad y la sostenibilidad de los sistemas. Algunas de las aplicaciones clave incluyen:

• Control y Monitoreo de Agua: Regular el flujo en grifos y duchas para un uso eficiente.
• Dosificación de Químicos: Asegurar la cantidad precisa de químicos en sistemas de tratamiento de agua.
• Detección y Reducción de Fugas: Identificar anomalías en el caudal o la presión que puedan indicar fugas.
• Monitoreo de Consumo: Registrar el uso de agua en edificios comerciales y residenciales para facturación y gestión.
• Monitoreo de Descargas e Insumos: Controlar la cantidad de agua que entra y sale de plantas de tratamiento o procesos industriales.
• Transferencia de Agua: Supervisar el flujo entre embalses o tanques de almacenamiento.

Tipos de Presión en Tuberías

La presión es la fuerza que empuja el agua a través de la tubería, y se mide desde la entrada hasta la salida de la misma. Hay tres tipos principales de presión en tuberías que es importante conocer:

1. Presión de la Fuente al Destino: Es la fuerza necesaria para impulsar el fluido a través de un sistema de tuberías hasta su punto de destino. Un ejemplo claro es el impulso de fluido desde una tubería a un tanque presurizado o en un sistema hidráulico.
2. Presión y Altura (Carga): A medida que se impulsa el fluido de una elevación alta a una baja, la presión aumenta. Cuanto mayor sea la elevación o más denso sea el fluido, mayor será la presión en la bomba. Esto se puede sentir al nadar a la parte más profunda de una piscina o si el agua del grifo proviene de un tanque de agua elevado.
3. Presión Debida a la Fricción: Este tipo de presión es el mayor contribuyente a las pérdidas en los sistemas de bombeo. Cuando la fricción aumenta dentro de la tubería, la presión y el caudal disminuyen. Una pérdida por fricción ocurre debido al paso del fluido a través de equipos aguas abajo, cambios de dirección, o rugosidad interna de la tubería. Cuando la bomba acelera, el caudal aumenta, y también lo hace la presión para superar estas pérdidas.

Relación entre el Diámetro de la Tubería, la Presión y el Caudal

El diámetro de la tubería es un factor crucial. Para tuberías con paredes delgadas, el diámetro exterior y el interior son casi idénticos, por lo que se toma un valor promedio. En tuberías de materiales sintéticos o metálicos con diámetros internos mayores, se suele tomar el promedio del diámetro interno y externo como el diámetro de la tubería, a menudo expresado en milímetros (mm) y conocido como DN (Diámetro Nominal) en el sistema métrico.

La presión se refiere a la presión interna del fluido dentro de la tubería. El caudal, también conocido como caudal instantáneo, es la cantidad de fluido que fluye a través de la sección transversal efectiva de una tubería cerrada o un canal abierto por unidad de tiempo. Cuando la cantidad de fluido se expresa en volumen, se denomina caudal volumétrico. Si se expresa en masa, es caudal másico.

La mayoría de los sistemas de tuberías domésticos utilizan diámetros entre 15-22mm. Es fundamental que la tubería tenga el tamaño adecuado para permitir el flujo sin exceder la clasificación de presión de la bomba y el sistema. Cuanto menor sea el diámetro de la tubería, menos agua podrá viajar a través de ella. Un aumento en la fricción ocurre cuando la tubería se hace más pequeña, lo que reduce la presión y, consecuentemente, el caudal. Esto destaca la importancia de un diseño adecuado del diámetro de la tubería para minimizar las pérdidas por fricción y asegurar un flujo óptimo.

¿Cómo se Relacionan el Caudal y la Presión en Detalle?

Desde la perspectiva del análisis cualitativo, la relación entre la presión en la tubería y el caudal es directamente proporcional: cuanto mayor sea la presión, mayor será el caudal. El caudal es igual a la velocidad multiplicada por la sección transversal.

Sin embargo, para un análisis cuantitativo preciso, no basta con conocer la presión en un solo punto. La clave reside en el gradiente de caída de presión a lo largo de la tubería. Es decir, la diferencia de presión entre el inicio y el final de un tramo de tubería, junto con su longitud, son los parámetros que permiten calcular el caudal. Si un extremo de la tubería está cerrado (válvula cerrada), no hay flujo, independientemente de la presión interna. Una vez que la salida se abre, el flujo depende de esta diferencia de presión y las características del sistema.

Métodos de Cálculo y Medición del Caudal por Presión

Para entender el flujo y la presión de manera cuantitativa, se pueden utilizar experimentos de modelo hidráulico. Esto puede hacerse instalando un manómetro y un medidor de caudal. Alternativamente, se pueden aplicar fórmulas específicas para calcular el caudal en tuberías presurizadas:

Cálculo de Caudal en Tuberías Presurizadas

Para calcular el caudal en tuberías presurizadas, se pueden seguir los siguientes pasos:

1. Calcular la Resistencia Específica de la Tubería (s): La resistividad de la tubería se puede calcular utilizando la fórmula de Sheverev para tuberías antiguas de hierro fundido o acero: s = 0.001736 / d^5.3 o s = 10.3 * n^2 / d^5.33 (donde 'n' es el coeficiente de rugosidad de Manning, si aplica).
2. Determinar la Diferencia de Carga de Trabajo (H) en Ambos Extremos: Se calcula usando la relación: H = P / (ρ * g). Si la tubería tiene una caída horizontal (h), es decir, el inicio de la tubería está más alto que el final en 'h' metros, entonces la fórmula se ajusta a: H = P / (ρ * g) + h.
   Donde:
   • P: Diferencia de presión entre los dos extremos de la tubería (en Pascales, Pa).
   • H: Diferencia de carga entre los dos extremos de la tubería (en metros, m).
   • ρ: Densidad del fluido (en kg/m³).
   • g: Aceleración de la gravedad (aproximadamente 9.81 m/s²).
3. Calcular el Caudal (Q): Una vez obtenidos los valores anteriores, el caudal se puede calcular con la ecuación: Q = (H / (s * L))^(1/2).
   Donde:
   • Q: Caudal (en m³/s).
   • L: Longitud de la tubería (en metros, m).
4. Calcular la Velocidad de Flujo (V): La velocidad se puede determinar con la fórmula: V = 4 * Q / (π * d^2).
   Donde:
   • V: Velocidad de flujo (en m/s).
   • d: Diámetro interno de la tubería (en metros, m).
   • π: Aproximadamente 3.1416.

Método Práctico y Sencillo: El Cubo y el Cronómetro

Para una estimación rápida del caudal en un grifo o una ducha, se puede utilizar un método simple y práctico:

1. Asegúrese de que el agua esté apagada inicialmente.
2. Con un cronómetro (o el temporizador de su teléfono), mida el tiempo que tarda el grifo en llenar un recipiente de volumen conocido (por ejemplo, un cubo de 10 litros). Registre este tiempo en segundos.
3. Para obtener el caudal en litros por minuto (LPM), divida el volumen del recipiente (en litros) por el tiempo (en segundos) y multiplique por 60. Por ejemplo, si tardó 20 segundos en llenar un cubo de 10 litros: (10 litros / 20 segundos) * 60 = 30 LPM. Si el recipiente es de galones (como 5 galones), y tardó 20 segundos: (5 galones / 20 segundos) * 60 = 15 GPM (galones por minuto).

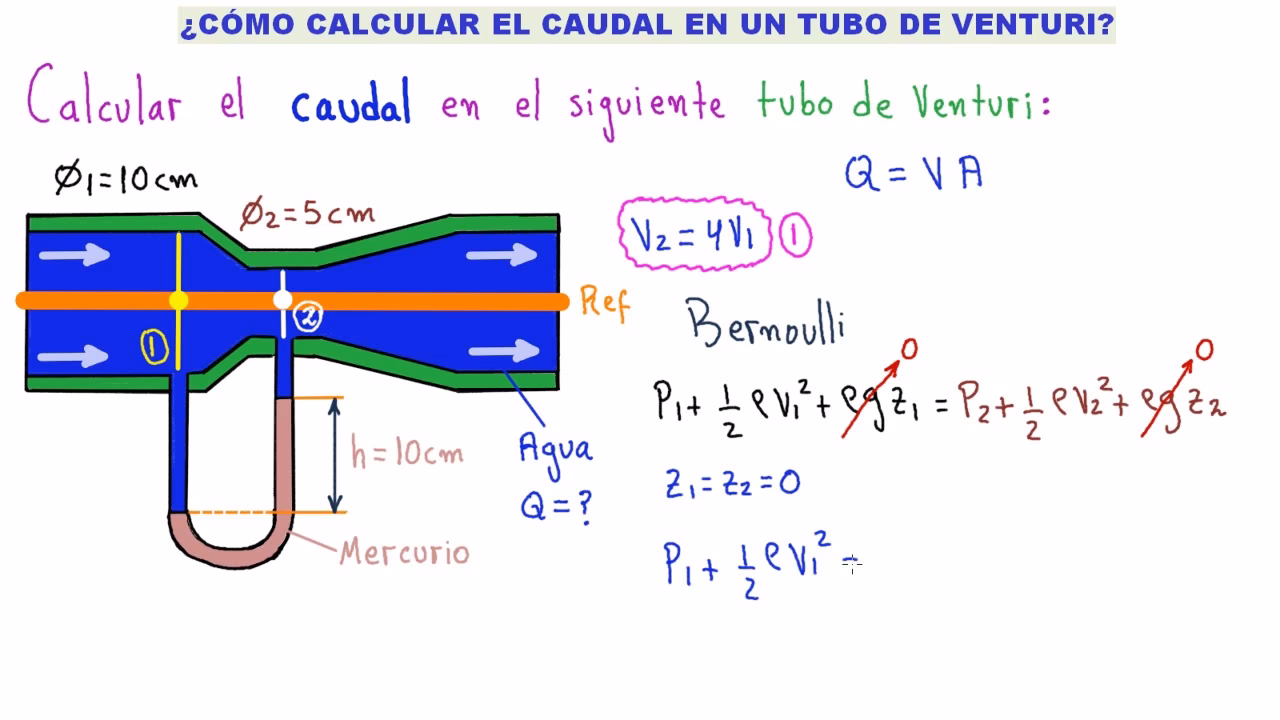

El Principio de Bernoulli: La Ecuación Fundamental

Cuando se habla de la relación entre presión y caudal, es casi inevitable mencionar el Principio de Bernoulli. Daniel Bernoulli lo formuló por primera vez en 1726, estableciendo: «En una corriente o flujo, si la velocidad es baja, la presión es alta. Si la velocidad es alta, la presión es baja».

Este principio es la base de la hidrodinámica y la mecánica de fluidos, y su esencia radica en la conservación de la energía mecánica de un fluido. La ecuación de Bernoulli se deriva de la conservación de la energía mecánica, lo que significa que solo es aplicable a fluidos ideales (viscosidad despreciable) e incompresibles (densidad constante).

La ecuación de Bernoulli se expresa comúnmente como:

p + 1/2 * ρ * v² + ρ * g * h = C

Donde:

• p: Es la presión estática en un punto dado del fluido (en Pa).
• v: Es la velocidad de flujo del fluido en ese punto (en m/s).
• ρ: Es la densidad del fluido (en kg/m³).
• g: Es la aceleración de la gravedad (en m/s²).
• h: Es la altura del punto sobre un nivel de referencia (en m).
• C: Es una constante, que representa la energía total por unidad de volumen a lo largo de una línea de corriente.

Para que el principio de Bernoulli sea aplicable, se deben cumplir ciertas suposiciones:

• Flujo en estado estacionario: Las propiedades del fluido en cualquier punto no cambian con el tiempo.
• Flujo incompresible: La densidad del fluido debe ser constante. Para gases, esto aplica si el número de Mach (Ma) es menor a 0.3.
• Flujo sin fricción: Los efectos de la fricción y la viscosidad son despreciables.
• Flujo a lo largo de una línea de corriente: Los elementos del fluido se mueven a lo largo de líneas de corriente que no se cruzan.

¿Qué es la Caída de Presión (Pérdida de Carga)?

La caída de presión, también conocida como pérdida de carga, es un indicador técnico y económico crucial que cuantifica la cantidad de energía consumida por un dispositivo o tramo de tubería. Se expresa como la diferencia de presión total del fluido entre la entrada y la salida del sistema. En esencia, refleja la energía mecánica que el fluido consume al pasar por un equipo o un segmento de tubería.

Una caída de presión significativa implica un mayor consumo de energía para mantener un caudal constante, lo que a su vez requiere motores o bombas más potentes. Por el contrario, una menor caída de presión se traduce en un menor consumo de energía y, por ende, en una menor necesidad de potencia del motor.

La caída de presión se compone de dos tipos:

• Caída de presión a lo largo del recorrido: Es la pérdida de presión causada por la viscosidad del fluido cuando fluye en una tubería recta.
• Caída de presión local: Se refiere a la pérdida de presión que ocurre cuando el líquido fluye a través de válvulas, codos, cambios de sección y otros elementos que introducen resistencia local. Esto se debe a la formación de zonas de agua muerta o vórtices, y a cambios drásticos en la dirección y magnitud de la velocidad del flujo, que consumen energía adicional.

La caída de presión juega un papel clave en la selección del tipo de bomba y su altura de impulsión (cabeza). Si se produce una gran caída de presión, se requerirá una mayor altura de impulsión para superarla, lo que puede tener efectos adversos en el sistema, como el fallo prematuro de sellos o fallos por sobrepresión.

Relación entre Caudal y Caída de Presión

La relación entre el caudal y la caída de presión es interdependiente: si el caudal es mayor, la caída de presión también será mayor, y viceversa. Esto se debe a que un mayor caudal implica una mayor velocidad del fluido, lo que incrementa las fuerzas de fricción y las pérdidas de energía a lo largo del sistema.

Gráfico de Presión vs. Caudal

Para aquellos que no son expertos en matemáticas, el uso de calculadoras de flujo y presión puede simplificar la determinación del caudal promedio de agua basándose en la longitud y el diámetro de la tubería. Como se mencionó, la relación entre el caudal y la presión es directamente proporcional en términos cualitativos. Esto se visualiza claramente en un gráfico de presión y caudal, donde una curva ascendente muestra cómo el aumento de presión conduce a un aumento del caudal, asumiendo otras variables constantes.

Conversión de Caudal a Presión Diferencial

Para convertir el caudal a presión diferencial, se puede seguir un enfoque que implica factores de flujo y propiedades del fluido:

1. Calcule la raíz cuadrada del caudal volumétrico.
2. Calcule la raíz cuadrada del factor de flujo (un valor relacionado con la geometría del sistema y la resistencia al flujo).
3. Divida la raíz cuadrada del caudal volumétrico por la raíz cuadrada del factor de flujo.
4. Multiplique el resultado por la gravedad específica del fluido que pasa a través del sistema. Esto le dará la presión diferencial.

Es importante señalar que esta es una simplificación y que los cálculos detallados a menudo requieren considerar el tipo de orificio, el coeficiente de descarga y otros factores específicos del sistema.

Medición de Caudal y Presión en la Práctica

Ya sea que esté monitoreando el flujo de agua en un sistema hidropónico o en una gran aplicación de plomería, se requiere un medidor de caudal para medir el flujo y un sensor de presión para medir la presión. Los medidores de caudal miden con precisión la tasa de flujo y la cantidad de agua que fluye a través de una tubería. Para un monitoreo preciso del caudal, se necesita tanto un medidor de caudal de precisión como un totalizador de caudal bien diseñado. Los sensores de presión, por su parte, detectan la fuerza ejercida por el fluido y la convierten en una señal eléctrica que puede ser leída y registrada.

Conclusión

El movimiento de fluidos a través de un sistema de tuberías es impulsado por un gradiente de presión entre dos puntos, como la entrada y la salida. Dentro de un sistema dado, el caudal es directamente proporcional a la presión diferencial. Así, una presión más alta impulsa un mayor caudal en comparación con presiones más bajas. Comprender esta relación, junto con los factores que afectan la caída de presión y las herramientas para la medición y el cálculo, es fundamental para la gestión eficiente de cualquier sistema hidráulico. La aplicación de principios como el de Bernoulli y el uso de instrumentación adecuada son indispensables para optimizar el rendimiento y garantizar la longevidad de las instalaciones.

Preguntas Frecuentes (FAQ)

¿Es el caudal en una tubería proporcional a la presión?

Desde un punto de vista cualitativo, sí, el caudal es proporcional a la presión diferencial. Una mayor diferencia de presión entre dos puntos de una tubería generalmente resultará en un mayor caudal. Sin embargo, en un análisis cuantitativo, el caudal se determina por el gradiente de caída de presión a lo largo de la tubería, no solo por la presión en un punto.

¿Cómo se relaciona el caudal con el diámetro de la tubería?

El caudal está intrínsecamente relacionado con el diámetro de la tubería. Un diámetro de tubería más grande permite que fluya más fluido, lo que resulta en un mayor caudal si la presión se mantiene. Por el contrario, un diámetro más pequeño aumenta la fricción interna y reduce el caudal, lo que a menudo requiere una mayor presión para mantener un flujo deseado.

¿Por qué es importante la caída de presión?

La caída de presión es crucial porque representa la energía que se pierde a medida que el fluido se mueve a través del sistema. Una caída de presión alta significa mayor consumo de energía y la necesidad de bombas más potentes, lo que incrementa los costos operativos. Minimizar la caída de presión es fundamental para la eficiencia energética y el diseño óptimo del sistema.

¿Qué es el principio de Bernoulli y para qué se usa?

El principio de Bernoulli establece que, para un fluido ideal e incompresible en flujo estacionario, la suma de la presión estática, la energía cinética por unidad de volumen y la energía potencial por unidad de volumen es constante a lo largo de una línea de corriente. Se utiliza para analizar la relación entre la velocidad, la presión y la altura en sistemas de fluidos, siendo fundamental en el diseño de alas de avión, medidores de flujo (como el tubo de Venturi) y otros sistemas hidráulicos.

¿Se puede calcular el caudal si solo se conoce la presión y el diámetro de la tubería?

No, no es posible calcular el caudal de manera precisa con solo la presión en un punto y el diámetro de la tubería. Para determinar el caudal, es esencial conocer la caída de presión (o la diferencia de presión) entre dos puntos, la longitud de la tubería, la rugosidad de la superficie interna y otros factores que contribuyen a la resistencia al flujo. Sin el gradiente de presión o la caída de presión, la tubería podría estar presurizada pero sin flujo si está cerrada en un extremo.
