Cálculo de Cargas Estructurales: Guía Completa

El cálculo de cargas en estructuras es un pilar fundamental en el diseño y construcción de edificaciones seguras y funcionales. Conocer la cantidad y distribución de las fuerzas que actúan sobre una estructura es esencial para garantizar su estabilidad, resistencia y durabilidad a lo largo del tiempo. Desde el peso de los propios materiales hasta las presiones dinámicas impuestas por los ocupantes y las condiciones climáticas, cada elemento de una construcción debe ser analizado meticulosamente para asegurar su integridad y eficiencia.

En este artículo, exploraremos en profundidad la trascendencia del cálculo de cargas en el ámbito de la ingeniería civil, desglosando los diferentes tipos de cargas, los métodos utilizados para su determinación precisa y las herramientas que facilitan este proceso crítico. Nuestro objetivo es brindarte una comprensión clara y completa de cómo se asegura que una estructura pueda soportar todo lo que se le exige, convirtiéndose en un refugio seguro y eficiente.

¿Qué son las Cargas Estructurales?

Las cargas estructurales son todas las fuerzas o acciones que actúan sobre una estructura y que deben ser resistidas por sus elementos para mantener la estabilidad y la integridad. Estas fuerzas pueden ser estáticas o dinámicas, permanentes o temporales, y su correcta identificación y cuantificación son el primer paso y el más crucial en cualquier proyecto de diseño estructural. Un cálculo erróneo o incompleto de estas cargas puede llevar a fallas estructurales, colapsos, o en el mejor de los casos, a un sobredimensionamiento costoso e ineficiente.

Tipos de Cargas Estructurales y su Cálculo

Para asegurar la solidez de una edificación, los ingenieros deben considerar una variedad de cargas. A continuación, desglosamos los tipos más comunes y cómo se calculan, utilizando como referencia un edificio de oficinas moderno de 30 metros por 20 metros de planta, con 10 pisos y una altura de 3.5 metros por piso.

Cargas Muertas (Dead Loads)

Las cargas muertas son el peso total de todos los materiales y componentes permanentes de la estructura. Son cargas estáticas y constantes que actúan durante toda la vida útil de la edificación. Incluyen el peso de vigas, columnas, muros, losas, techos, cimentaciones y elementos arquitectónicos fijos.

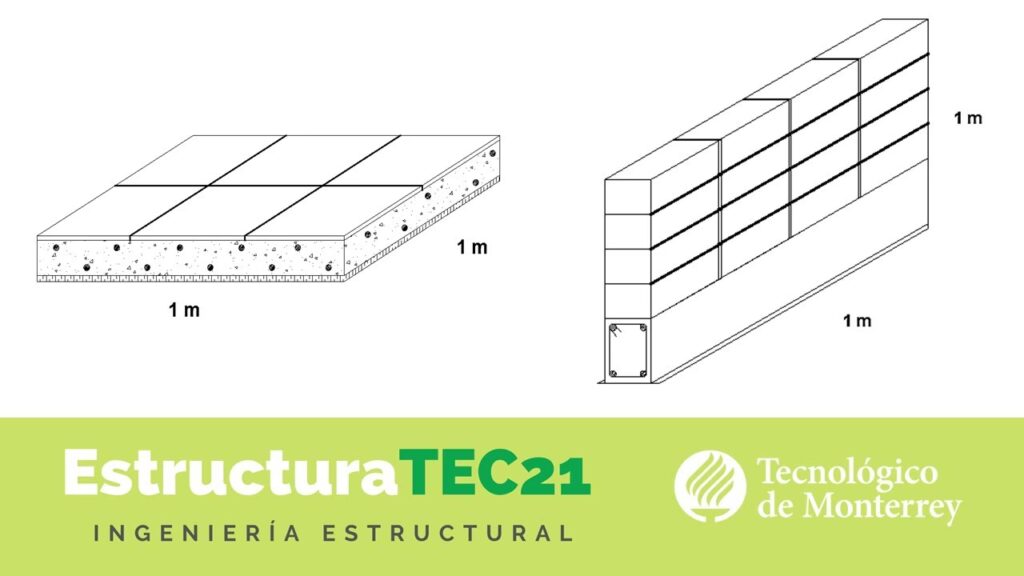

Para calcular estas cargas estáticas y obtener el peso total por unidad de área, se multiplica el volumen de cada componente estructural por su peso unitario. Este cálculo es fundamental para el dimensionamiento y refuerzo de los elementos estructurales, garantizando la estabilidad y seguridad de la estructura.

Cálculos de Carga Muerta para el Edificio Ejemplo:

Dimensiones y Especificaciones:

• Área de la Planta: 30 metros × 20 metros = 600 metros cuadrados
• Número de Pisos: 10
• Altura de Piso: 3.5 metros

Pesos por Metro Cuadrado (Valores Típicos):

• Peso de Losa: 250 kg/m²
• Peso de Muro: 150 kg/m²
• Peso de Techo: 300 kg/m²

Cálculos:

• Peso Total de los Pisos:
  Peso Total de los Pisos = Área de la Planta × Peso por m² (Losa) × Número de Pisos
  Peso Total de los Pisos = 600 m² × 250 kg/m² × 10 = 1,500,000 kg = 1500 toneladas
• Peso Total de los Muros:
  Longitud total de muros por piso = 2 × (30 m + 20 m) = 100 m
  Área total de muros = 100 m/piso × 3.5 m/piso × 10 pisos = 3500 m²
  Peso Total de los Muros = Área total de muros × Peso por m² (Muro)
  Peso Total de los Muros = 3500 m² × 150 kg/m² = 525,000 kg = 525 toneladas
• Peso Total del Techo:
  Peso Total del Techo = Área de la Planta × Peso por m² (Techo)
  Peso Total del Techo = 600 m² × 300 kg/m² = 180,000 kg = 180 toneladas

Carga Muerta Total:

• Carga Muerta Total = Peso Total de los Pisos + Peso Total de los Muros + Peso Total del Techo
  Carga Muerta Total = 1500 toneladas + 525 toneladas + 180 toneladas = 2205 toneladas

Es crucial recordar que este cálculo asume una demanda constante a lo largo del tiempo, por lo que las cargas permanentes son la base para todas las evaluaciones posteriores.

Cargas Muertas Superpuestas (Superimposed Dead Loads)

Las cargas muertas superpuestas son cargas permanentes adicionales introducidas después de la construcción de la estructura principal. Incluyen sistemas MEP (Mecánicos, Eléctricos, de Plomería y Protección contra Incendios), muros móviles, acabados de piso, cielo rasos y otros elementos fijos que no son parte de la estructura portante original pero que añaden peso constante. Su cálculo y distribución precisa son vitales para garantizar la seguridad e integridad.

Cálculos de Carga Muerta Superpuesta para el Edificio Ejemplo:

Suposiciones para Carga Muerta Superpuesta:

• Carga Muerta Superpuesta por Piso: 1.5 kN/m² (valor típico para edificios de oficinas)
• Conversión: 1 kN = 100 kg

Cálculos:

• Carga Muerta Superpuesta por Piso:
  Carga Muerta Superpuesta por Piso = Área de la Planta × Carga Muerta Superpuesta por m²
  Carga Muerta Superpuesta por Piso = 600 m² × 1.5 kN/m² = 900 kN = 90,000 kg
• Carga Muerta Superpuesta Total para 10 Pisos:
  Carga Muerta Superpuesta Total = 90,000 kg × 10 = 900,000 kg = 900 toneladas

Cargas Vivas (Live Loads)

Las cargas vivas son aquellas que varían según el uso y la ocupación de una instalación, excluyendo las cargas de construcción y los elementos externos como el viento o la nieve. Incluyen el peso de las personas, el mobiliario, los equipos, los vehículos y cualquier otro elemento móvil que pueda estar presente en la estructura durante su vida útil. A diferencia de las cargas muertas, las cargas vivas son cargas variables y dinámicas.

La integridad estructural y la seguridad de un edificio dependen de cálculos precisos de las cargas vivas y su integración en el proceso de diseño. Por ejemplo, los ingenieros deben considerar el peso de las personas que ocuparán el edificio, así como el equipo y el mobiliario utilizados en las oficinas.

Cálculos de Carga Viva para el Edificio Ejemplo:

Suposiciones para Carga Viva:

• Carga Viva por Piso: 3 kN/m² (valor típico para edificios de oficinas)
• Carga Viva en Techo: 1.5 kN/m² (valor típico para techos)
• Conversión: 1 kN = 100 kg

Cálculos:

• Carga Viva Total para los Pisos:
  Carga Viva por Piso = Área de la Planta × Carga Viva por m² (Pisos)
  Carga Viva por Piso = 600 m² × 3 kN/m² = 1800 kN = 180,000 kg
  Carga Viva Total para 10 Pisos = 180,000 kg × 10 = 1,800,000 kg = 1800 toneladas
• Carga Viva Total para el Techo:
  Carga Viva en Techo = Área de la Planta × Carga Viva por m² (Techo)
  Carga Viva en Techo = 600 m² × 1.5 kN/m² = 900 kN = 90,000 kg = 90 toneladas

Carga Viva Total:

• Carga Viva Total = Carga Viva Total para los Pisos + Carga Viva Total para el Techo
  Carga Viva Total = 1800 toneladas + 90 toneladas = 1890 toneladas

Mediante una consideración precisa de estas fuerzas dinámicas, los ingenieros estructurales pueden crear diseños que mantengan la estabilidad y la seguridad en escenarios prácticos.

Cargas Sísmicas (Seismic Loads)

Las cargas sísmicas son las fuerzas que una estructura soporta durante un terremoto. Su consideración es indispensable en el diseño de edificios y puentes en zonas propensas a sismos. Estos cálculos tienen en cuenta el grado de movimiento del suelo, el tipo de suelo, el peso del edificio y sus propiedades dinámicas. Para obtener la Carga Sísmica precisa, la masa se multiplica por su Coeficiente Sísmico.

Cálculos de Carga Sísmica para el Edificio Ejemplo:

Suposiciones para Carga Sísmica:

• Peso Sísmico: Típicamente incluye la carga muerta total y una porción de la carga viva (usualmente alrededor del 25% de la carga viva).
• Coeficiente Sísmico: Un valor basado en la ubicación del edificio, tipo de suelo y código de diseño (asumiremos un coeficiente de 0.1 para este ejemplo).

Cálculos:

• Carga Muerta Total: 2205 toneladas (de cálculos previos)
• Carga Viva Total: 1890 toneladas (de cálculos previos)
• Peso Sísmico Efectivo (W):
  W = Carga Muerta Total + 0.25 × Carga Viva Total
  W = 2205 toneladas + 0.25 × 1890 toneladas = 2205 toneladas + 472.5 toneladas = 2677.5 toneladas
• Carga Sísmica (F):
  F = W × Coeficiente Sísmico
  F = 2677.5 toneladas × 0.1 = 267.75 toneladas

Cargas de Viento (Wind Loads)

Las cargas de viento, o las fuerzas que el viento aplica a las estructuras, son consideraciones importantes en la construcción de torres, puentes y edificios. Estas cargas aumentan con edificios más altos y velocidades de viento mayores. Cuando un edificio está diseñado correctamente para cargas de viento, puede resistir estas presiones, mejorando la eficiencia energética, preservando la seguridad y reduciendo los costos de mantenimiento a lo largo de su vida útil.

Cálculos de Carga de Viento para el Edificio Ejemplo:

Suposiciones para Carga de Viento:

• Velocidad Básica del Viento (V): 50 m/s (valor típico, puede variar según la ubicación)
• Factor de Exposición (C): 0.85 (varía con la altura del edificio y el entorno)
• Coeficiente de Presión (Cp): 1.3 (depende de la forma y orientación del edificio)
• Densidad del Aire (ρ): 1.25 kg/m³ (valor estándar)

Cálculos:

• Presión del Viento (P):
  P = 0.5 × ρ × V² × C × Cp
  P = 0.5 × 1.25 kg/m³ × (50 m/s)² × 0.85 × 1.3
  P = 0.5 × 1.25 × 2500 × 0.85 × 1.3
  P = 1726.5625 N/m² ≈ 1.73 kN/m²
• Carga Total de Viento (F):
  Área Expuesta al Viento = Altura del edificio × Ancho del edificio (10 pisos × 3.5 metros/piso × 30 metros)
  Área Expuesta = 35 metros × 30 metros = 1050 m²
  F = P × Área Expuesta
  F = 1.73 kN/m² × 1050 m² = 1816.5 kN
  F = 1816.5 kN ≈ 181.65 toneladas

La carga total de viento sobre la estructura será de aproximadamente 181.65 toneladas.

Cálculo de Cargas en Elementos Específicos

Una vez que se han determinado las cargas generales que actúan sobre la estructura, es necesario distribuirlas y calcular las cargas específicas que soportará cada elemento individual, como losas, vigas y columnas.

Cargas en Losa (Slab Loads)

Para el diseño estructural, es esencial calcular la carga sobre una losa, considerando tanto el peso propio de la losa como las cargas adicionales como personas y mobiliario. Este procedimiento, llamado cálculo de carga de losa, garantiza la integridad y seguridad del edificio. Ingenieros emplean una variedad de herramientas de software para evaluar con precisión estas cargas. Al determinar cómo la losa distribuye las cargas a las vigas y columnas, los ingenieros pueden crear estructuras que puedan resistir las tensiones a las que se someten.

Cálculos de Carga de Losa para el Edificio Ejemplo:

Suposiciones para Carga de Losa:

• Espesor de Losa: 0.15 metros (valor típico)
• Densidad del Hormigón Armado: 25 kN/m³

Cálculos:

• Carga de Losa por m²:
  Carga de Losa por m² = Espesor de Losa × Densidad del Hormigón
  Carga de Losa por m² = 0.15 m × 25 kN/m³ = 3.75 kN/m²
• Carga Total de Losa para un Piso:
  Carga Total de Losa para un Piso = Área de la Planta × Carga de Losa por m²
  Carga Total de Losa para un Piso = 600 m² × 3.75 kN/m² = 2250 kN
• Carga Total de Losa para 10 Pisos:
  Carga Total de Losa para 10 Pisos = Carga Total de Losa para un Piso × 10
  Carga Total de Losa para 10 Pisos = 2250 kN × 10 = 22500 kN ≈ 2293.5 toneladas

La carga total de losa para 10 pisos será de aproximadamente 2293.5 toneladas.

Cargas en Vigas (Beam Loads)

El cálculo de cargas en vigas determina las fuerzas que la viga puede soportar. Esto incluye determinar el peso propio de la viga, además de cualquier peso adicional que deba soportar, como las cargas de la losa, muros que se apoyan sobre ella, y las cargas muertas superpuestas y vivas que puedan aplicarse. Las vigas son elementos horizontales cruciales para la transferencia de cargas.

• Peso Propio de la Viga: Se multiplica el volumen por el peso unitario del material. Ejemplo: una viga de hormigón de 300 x 450 mm tendría un peso propio de alrededor de 3.5 kN por metro.
• Cargas Muertas Superpuestas: Se consideran las cargas adicionales como el peso de los sistemas mecánicos, la losa y los muros que se apoyan en la viga.
• Cargas Vivas: Se tienen en cuenta las cargas que pueden cambiar con el tiempo, basadas en la ocupación y actividades previstas.

Cálculos de Carga de Viga para el Edificio Ejemplo:

Suposiciones para Carga de Viga:

• Espaciamiento entre Vigas: 5 metros (valor típico para un edificio de oficinas)
• Dimensiones de Viga: 0.3 metros (ancho) x 0.6 metros (profundidad)
• Densidad del Hormigón Armado: 25 kN/m³

Cálculos:

• Volumen de Viga por Metro Lineal:
  Volumen de Viga por Metro Lineal = Ancho × Profundidad × Longitud por Metro
  Volumen de Viga por Metro Lineal = 0.3 m × 0.6 m × 1 m = 0.18 m³/m
• Carga de Viga por Metro Lineal (Peso Propio):
  Carga de Viga por Metro Lineal = Volumen de Viga por Metro Lineal × Densidad del Hormigón
  Carga de Viga por Metro Lineal = 0.18 m³/m × 25 kN/m³ = 4.5 kN/m
• Longitud Total de Vigas por Piso:
  Para un área de 600m² con vigas espaciadas cada 5m, la longitud total de vigas sería aproximadamente 600m² / 5m = 120 metros lineales (esto es una simplificación, en realidad se sumarían las longitudes de todas las vigas).
• Carga Total de Viga para un Piso (solo peso propio de vigas):
  Carga Total de Viga por Piso = Longitud Total de Vigas por Piso × Carga de Viga por Metro Lineal
  Carga Total de Viga por Piso = 120 m × 4.5 kN/m = 540 kN
• Carga Total de Viga para 10 Pisos (solo peso propio de vigas):
  Carga Total de Viga para 10 Pisos = Carga Total de Viga por Piso × 10
  Carga Total de Viga para 10 Pisos = 540 kN × 10 = 5400 kN ≈ 550.46 toneladas

Para un cálculo completo de la carga de las vigas, se deberían sumar las cargas de losa, muros y otras cargas que se apoyan sobre ellas, no solo su peso propio.

Cargas en Columnas (Column Loads)

El cálculo de cargas en columnas implica examinar las fuerzas que actúan sobre estos elementos verticales, considerando tanto su peso propio como cualquier carga adicional que reciban de las losas y vigas que soportan. Para estimar los tamaños de los elementos estructurales, los ingenieros emplean herramientas de software y cálculos manuales.

• Peso Propio de la Columna: Se multiplica el volumen de la columna por su peso unitario.
• Cargas Muertas Superpuestas: Son las cargas permanentes adicionales que la columna soporta, originadas en muros, losas y vigas. Se consideran las cargas de los elementos inmediatamente superiores a la columna, a través de su área tributaria.
• Cargas Vivas: Las cargas dinámicas que cambian con el tiempo, determinadas por el uso previsto de la estructura, incluyendo equipos, mobiliario y ocupación.

Cálculos de Carga de Columna para el Edificio Ejemplo:

Suposiciones para Carga de Columna:

• Espaciamiento entre Columnas: 6 metros (valor típico para un edificio de oficinas)
• Dimensiones de Columna: 0.4 metros (ancho) x 0.4 metros (profundidad)
• Densidad del Hormigón Armado: 25 kN/m³

Cálculos:

• Volumen de Columna por Metro de Altura:
  Volumen de Columna por Metro de Altura = Ancho × Profundidad × Altura por Metro
  Volumen de Columna por Metro de Altura = 0.4 m × 0.4 m × 1 m = 0.16 m³/m
• Carga de Columna por Metro de Altura (Peso Propio):
  Carga de Columna por Metro de Altura = Volumen de Columna por Metro de Altura × Densidad del Hormigón
  Carga de Columna por Metro de Altura = 0.16 m³/m × 25 kN/m³ = 4 kN/m
• Carga de Columna por Piso (Peso Propio de una Columna de un piso):
  Carga de Columna por Piso = Carga de Columna por Metro de Altura × Altura de un Piso
  Carga de Columna por Piso = 4 kN/m × 3.5 m = 14 kN
• Número de Columnas por Piso:
  Número de Columnas por Piso = Área de la Planta / (Espaciamiento de Columna)²
  Número de Columnas por Piso = 600 m² / (6 m × 6 m) = 600 m² / 36 m² = 16.67 ≈ 17 columnas
• Carga Total de Columnas para un Piso (solo peso propio):
  Carga Total de Columnas por Piso = Carga de Columna por Piso × Número de Columnas por Piso
  Carga Total de Columnas por Piso = 14 kN × 17 = 238 kN
• Carga Total de Columnas para 10 Pisos (solo peso propio):
  Carga Total de Columnas para 10 Pisos = Carga Total de Columnas por Piso × 10
  Carga Total de Columnas para 10 Pisos = 238 kN × 10 = 2380 kN ≈ 242.45 toneladas

Al igual que con las vigas, para un cálculo completo de la carga que soporta una columna, se deben considerar todas las cargas que le llegan desde las losas y vigas de los pisos superiores, sumadas a su propio peso.

Herramientas y Métodos para el Cálculo de Cargas

En el campo de la ingeniería estructural, la optimización del análisis de cargas es crucial para garantizar la seguridad y estabilidad. Los métodos eficientes, potenciados por el software de diseño avanzado, permiten a los ingenieros realizar cálculos precisos en menos tiempo y con menor margen de error. Herramientas de modelado y algoritmos de simulación innovadores, como STAAD-Pro, MBS, RISA, SAP2000, SAFE y ETABS, agilizan el análisis de cargas y proporcionan resultados confiables de manera eficiente.

La optimización no solo mejora la eficiencia en el diseño, sino que también reduce costos y tiempo. Al implementar estos métodos, los ingenieros identifican rápidamente puntos críticos de carga y toman medidas preventivas. Además, permiten análisis detallados de diferentes escenarios de carga, proporcionando información valiosa para decisiones fundamentadas, resultando en estructuras más sólidas y confiables.

La Importancia Crucial del Cálculo de Cargas

Los cálculos de carga son fundamentales por diversas razones clave:

• Dimensionamiento de Elementos Estructurales: Determinar las dimensiones y la resistencia adecuadas para componentes como losas, columnas y vigas, asegurando que puedan soportar los pesos sin exceder su límite.
• Garantizar la Estabilidad Estructural: Los cálculos precisos aseguran la resistencia de la estructura, considerando cargas activas (momentáneas), cargas muertas (peso propio) y cargas ambientales (viento, sismo).
• Cumplimiento de Normas de Seguridad: Los códigos de construcción establecen límites de carga máximos. Los cálculos garantizan que se cumplan las normas de seguridad, evitando colapsos o deformaciones bajo las cargas previstas.
• Optimización del Diseño: La optimización implica usar la menor cantidad de material posible para soportar adecuadamente las cargas. Esto conduce a construcciones más económicas y eficientes.
• Evitar Errores: Minimiza la posibilidad de fallas estructurales, daños a la propiedad y protege la salud pública.

En resumen, los cálculos de carga influyen directamente en la estabilidad, economía y seguridad de los edificios, fomentando el diseño de construcciones robustas, duraderas y seguras.

Tabla Comparativa: Métodos de Cálculo de Cargas

Preguntas Frecuentes (FAQ)

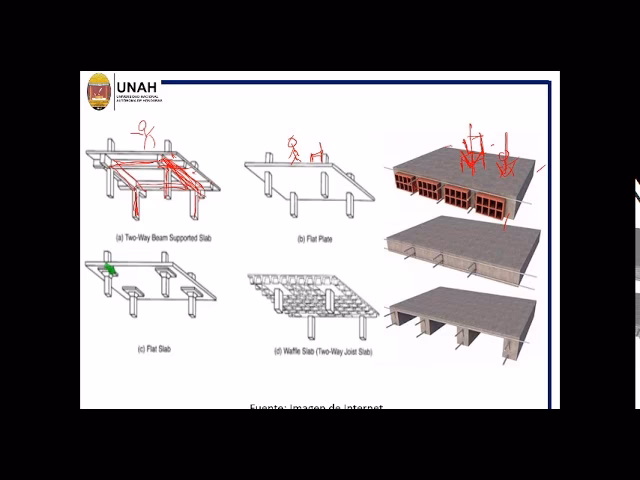

¿Cómo calcular la carga de una estructura?

El cálculo de la carga de una estructura implica la identificación y cuantificación de todas las fuerzas que actúan sobre ella. Esto incluye el peso propio de los materiales (cargas muertas), el peso de los ocupantes y el mobiliario (cargas vivas), y las fuerzas externas como el viento y los sismos. Se suman estas cargas y se distribuyen a los diferentes elementos estructurales (losas, vigas, columnas) para asegurar que cada parte pueda soportar las tensiones sin fallar. Los métodos pueden ser manuales para estructuras simples, pero para edificios complejos se utilizan programas de cálculo estructural avanzados que simulan el comportamiento de la estructura bajo diversas combinaciones de carga.

¿Cómo hacer un cálculo de cargas eléctricas?

Aunque nuestro enfoque principal es la ingeniería estructural, es importante mencionar que el cálculo de cargas eléctricas es un proceso diferente pero igualmente crucial para la seguridad de una edificación. Para hacer un cálculo de cargas eléctricas en una casa o edificio, primero se debe identificar la potencia en vatios (W) de todos los aparatos y equipos eléctricos que se utilizarán. Luego, se suman todas estas potencias para obtener la carga eléctrica total que el sistema debe soportar. Este cálculo es esencial para dimensionar adecuadamente el cableado, los interruptores automáticos y el panel eléctrico, evitando sobrecargas, cortocircuitos y garantizando un suministro seguro y eficiente. A menudo, se aplica un factor de demanda o diversidad para estimar la carga simultánea real.

¿Cuál es la manera de determinar cuánto peso puede soportar una estructura?

Para determinar cuánto peso puede soportar una estructura, los ingenieros realizan un análisis de capacidad de carga. Esto implica comparar las cargas esperadas (calculadas como se describió anteriormente) con la resistencia de los materiales y la geometría de los elementos estructurales. Para vigas, por ejemplo, se utiliza la fórmula M = R · Z, donde 'M' es el momento máximo que la sección puede resistir, 'R' es la resistencia del material a la tracción o compresión, y 'Z' es el módulo de sección, que describe la eficiencia de la forma de la viga para resistir la flexión. En general, se aplican factores de seguridad a las cargas y se reducen las resistencias de los materiales para garantizar un margen de seguridad adecuado, asegurando que la estructura pueda soportar mucho más que las cargas esperadas sin riesgo de falla.

¿Cómo se calcula la carga de una viga?

Para calcular la carga de una viga, primero se determina la carga total que le llega desde la losa que soporta (carga por metro cuadrado de la construcción) y de cualquier muro o elemento que se apoye directamente sobre ella. Esta carga por unidad de superficie se multiplica por el ancho tributario de la viga (la distancia entre el punto medio de las losas adyacentes que descarga sobre ella) para obtener la carga por metro lineal que actúa sobre la viga. A esto se le suma el peso propio de la viga. La fórmula general es: Carga por metro lineal (q [kN/m]) = Carga por metro cuadrado (q [kN/m²]) × Ancho Tributario (e [m]) + Peso Propio de la Viga. Este cálculo es fundamental para garantizar la resistencia y estabilidad de la viga y, por ende, de la estructura completa.

Conclusión

En síntesis, el cálculo de cargas es un componente irremplazable del diseño estructural. Garantiza la seguridad, estabilidad y eficiencia de las construcciones. Al medir con precisión todas las partes estructurales, incluidas vigas y columnas, y al tomar en cuenta las cargas ambientales, vivas y muertas, los ingenieros pueden diseñar estructuras robustas y económicas. Las estimaciones precisas de carga en la ingeniería estructural son cruciales para la prevención de errores, el cumplimiento de las normas de seguridad y la optimización del diseño. En última instancia, estos cálculos tienen una relación directa con la economía, la estabilidad y la seguridad de los edificios, fomentando la creación de estructuras fuertes, duraderas y seguras que resisten el paso del tiempo.
