Calculando la Carga Térmica de tu Hogar: Guía Completa

Mantener una temperatura agradable en el hogar, tanto en los fríos inviernos como en los calurosos veranos, no es solo una cuestión de encender el aire acondicionado o la calefacción. Detrás de cada sistema de climatización eficiente y confortable, existe un proceso fundamental conocido como el cálculo de la carga térmica. Este cálculo es la piedra angular para dimensionar correctamente los equipos de HVAC (calefacción, ventilación y aire acondicionado) y asegurar que tu inversión en confort se traduzca en eficiencia energética y un ambiente interior óptimo. Ignorar este paso puede llevar a sistemas sobredimensionados, que consumen más energía de la necesaria y operan de forma ineficiente, o subdimensionados, incapaces de mantener las condiciones deseadas, resultando en incomodidad y un mayor desgaste del equipo.

La carga térmica de un espacio se refiere a la cantidad de calor que debe ser removida (en verano) o agregada (en invierno) para mantener una temperatura y humedad específicas. Es un concepto dinámico, influenciado por una multitud de factores internos y externos que varían constantemente. Comprender estos factores y cómo interactúan es crucial para cualquier propietario que desee mejorar el confort de su hogar y reducir sus facturas de energía.

¿Qué es la Carga Térmica y Por Qué es Crucial?

La carga térmica es, en esencia, la medida de la energía que un sistema de climatización debe procesar para mantener las condiciones de temperatura y humedad deseadas dentro de un espacio. Para el diseño de sistemas de calefacción, hablamos de una carga de calor, es decir, cuánto calor se pierde del espacio y necesita ser repuesto. Para los sistemas de refrigeración, hablamos de una ganancia de calor, es decir, cuánto calor ingresa al espacio y necesita ser extraído. Este cálculo es un aspecto crucial en la ingeniería de sistemas de climatización y refrigeración, ya que determina el tamaño (capacidad en BTU/h o toneladas de refrigeración) del equipo necesario.

Un cálculo preciso de la carga térmica es vital por varias razones:

• Dimensionamiento Correcto: Evita la compra de equipos demasiado grandes (sobredimensionados) o demasiado pequeños (subdimensionados).
• Eficiencia Energética: Un sistema correctamente dimensionado opera en sus puntos óptimos de eficiencia, consumiendo menos energía.
• Confort Óptimo: Garantiza que el sistema pueda mantener consistentemente la temperatura y humedad deseadas, eliminando puntos fríos o calientes.
• Vida Útil del Equipo: Un equipo que trabaja bajo las condiciones para las que fue diseñado sufre menos estrés, prolongando su vida útil.
• Reducción de Costos Operativos: Menor consumo de energía se traduce directamente en menores facturas.

Es importante destacar que estos cálculos pueden variar significativamente dependiendo del uso del espacio (residencial, comercial, industrial) y otros factores específicos, lo que subraya la necesidad de un enfoque detallado y personalizado para cada proyecto.

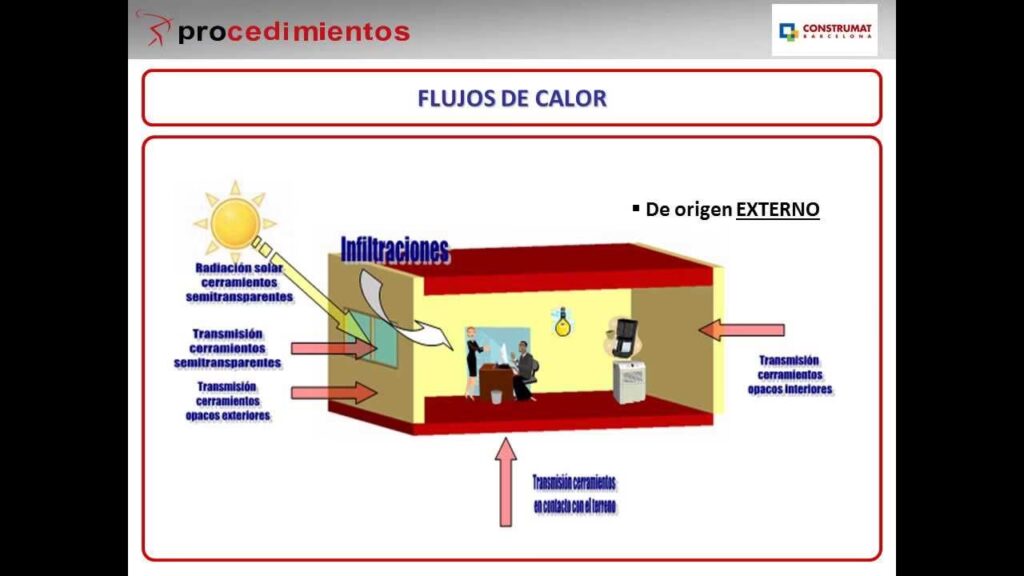

Componentes de la Carga Térmica: Sensible y Latente

La carga térmica de un espacio interior se divide principalmente en dos categorías, cada una con características y fuentes distintas:

Cargas Térmicas Sensibles

Las cargas térmicas sensibles son aquellas que causan una variación directa en la temperatura del aire. Son el calor que podemos 'sentir' o medir con un termómetro. Las principales fuentes de carga sensible en una casa incluyen:

• Radiación Solar: El calor que entra directamente a través de ventanas y otras superficies acristaladas debido a la luz solar. La orientación de las ventanas (norte, sur, este, oeste) y el tipo de vidrio (simple, doble, Low-E) influyen enormemente en esta ganancia.
• Transmisión a Través de la Envolvente: El calor que se transfiere a través de paredes exteriores, techos, suelos y puertas debido a la diferencia de temperatura entre el interior y el exterior. La calidad del aislamiento térmico de estos elementos es fundamental.
• Infiltración y Ventilación: El aire exterior que se introduce en el espacio, ya sea de forma no deseada a través de rendijas y grietas (infiltración) o de forma controlada para renovar el aire (ventilación). Este aire suele tener una temperatura diferente a la del interior, contribuyendo a la carga sensible.
• Ocupantes: Cada persona dentro de la casa genera calor corporal. Aunque una parte es latente, la mayor parte es calor sensible. Una persona en reposo puede generar alrededor de 200-250 BTU/h de calor sensible.
• Iluminación: Las bombillas y luminarias, especialmente las incandescentes o halógenas, disipan una cantidad considerable de calor en el espacio. Las luces LED son mucho más eficientes en este aspecto.
• Equipos Eléctricos y Electrodomésticos: Televisores, ordenadores, neveras, hornos, estufas, y otros aparatos eléctricos generan calor como subproducto de su funcionamiento. La cocina es una fuente significativa de carga sensible cuando se usa.

Cargas Térmicas Latentes

Las cargas térmicas latentes son aquellas que originan una variación en la humedad absoluta del ambiente, sin cambiar directamente la temperatura. Se refieren al calor asociado con los cambios de fase del agua (evaporación o condensación). Las fuentes comunes de carga latente incluyen:

• Aire Exterior: En climas húmedos, el aire exterior que se infiltra o se introduce por ventilación contiene una alta cantidad de humedad que el sistema de aire acondicionado debe eliminar.
• Actividad Humana: La respiración y la transpiración de las personas liberan vapor de agua al ambiente. Una persona en reposo puede generar aproximadamente 100 BTU/h de calor latente. Actividades como cocinar o ducharse aumentan drásticamente esta carga.
• Procesos Específicos: En entornos residenciales, esto puede incluir el vapor de agua generado por cocinar, lavadoras, secadoras (si no están ventiladas adecuadamente) o plantas de interior.

El cálculo de la carga térmica total es la suma de las cargas sensibles y latentes, y ambos componentes son igualmente importantes para un diseño de HVAC efectivo.

Factores Clave que Influyen en la Carga Térmica

Para realizar un cálculo preciso, es fundamental considerar una serie de factores que influyen directamente en la cantidad de calor que entra o sale de tu hogar:

• Condiciones Climáticas y Ubicación Geográfica: La temperatura exterior promedio, la humedad relativa, la radiación solar incidente y la dirección predominante del viento son datos críticos. No es lo mismo una casa en un clima desértico que una en una zona costera o montañosa.
• Orientación del Edificio: La dirección en la que se orientan las fachadas y ventanas del edificio afecta directamente la ganancia solar. Las ventanas orientadas al oeste suelen recibir la mayor carga solar por la tarde.
• Características de la Envolvente del Edificio:
• Materiales de Construcción: El tipo de paredes, techos, suelos y ventanas (ladrillo, hormigón, madera, vidrio simple, doble, Low-E) y sus propiedades de aislamiento (valores U o R).
• Aislamiento Térmico: La calidad y cantidad de aislamiento en paredes, techos y suelos es uno de los factores más influyentes en la transmisión de calor.
• Color de las Superficies Exteriores: Los colores oscuros absorben más radiación solar que los claros, aumentando la carga térmica en verano.
• Número de Ocupantes: Como se mencionó, las personas generan calor sensible y latente. La cantidad y actividad de los residentes es un factor importante.
• Iluminación y Equipos Eléctricos: La potencia y el tiempo de uso de todas las fuentes de calor internas.
• Infiltración de Aire: La hermeticidad del edificio es crucial. Grietas alrededor de ventanas, puertas, o penetraciones en la estructura permiten la entrada de aire exterior no acondicionado.
• Ventilación: Si existe un sistema de ventilación mecánica, la cantidad de aire exterior que introduce y sus condiciones deben considerarse.
• Sombras: Árboles, voladizos, pérgolas o edificios adyacentes que proyectan sombra sobre las ventanas o paredes pueden reducir significativamente la ganancia solar.

Métodos de Cálculo de la Carga Térmica

Existen diversos métodos para calcular la carga térmica, desde fórmulas simplificadas hasta software de simulación avanzada. La elección del método depende de la precisión requerida y la complejidad del proyecto.

1. Métodos Simplificados (Estimaciones Rápidas)

Estos métodos son útiles para estimaciones rápidas en proyectos residenciales sencillos, pero no deben reemplazar un cálculo detallado para el diseño final. A menudo, se basan en reglas empíricas por pie cuadrado o por metro cuadrado.

Una fórmula básica para una estimación residencial podría ser:

Carga HVAC (BTU/h) = (Superficie de la casa en pies cuadrados x Factor de Zona) + (Número de ocupantes x 100 BTU/h) + (Número de puertas exteriores x 1.000 BTU/h)

• Factor de Zona: Este factor varía según el clima. En zonas cálidas, podría ser de 25-30 BTU/h por pie cuadrado, mientras que en zonas templadas, podría ser de 20-25 BTU/h.
• Número de Ocupantes: Se estima un aporte de calor de 100 BTU/h por persona para una actividad ligera.
• Puertas Exteriores: Se asume una ganancia de calor significativa por cada puerta exterior, debido a la transmisión y la infiltración.

Ejemplo Simplificado:
Una casa de 2.000 pies cuadrados en una zona templada, con 4 ocupantes y 2 puertas exteriores.

Carga HVAC = (2.000 pies² x 25 BTU/pie²) + (4 personas x 100 BTU/persona) + (2 puertas x 1.000 BTU/puerta)
Carga HVAC = 50.000 BTU/h + 400 BTU/h + 2.000 BTU/h
Carga HVAC = 52.400 BTU/h

Convertido a toneladas de refrigeración (1 tonelada = 12.000 BTU/h), esto sería aproximadamente 4.37 toneladas. Este método es una primera aproximación y no considera detalles como el aislamiento, tipo de ventanas o la orientación, por lo que su precisión es limitada.

2. Método de Transferencia de Calor (Conducción, Convección, Radiación)

Este es el enfoque más común y preciso para el cálculo de la carga térmica. Implica calcular la cantidad de calor que entra o sale de un espacio a través de las tres formas fundamentales de transferencia de calor:

• Conducción: Transferencia de calor a través de un material sólido (paredes, techos, ventanas) de un punto de mayor temperatura a uno de menor temperatura. Se utiliza la Ley de Fourier.
• Convección: Transferencia de calor a través del movimiento de fluidos (aire). Esto incluye la convección del aire interior sobre las superficies y la infiltración/ventilación.
• Radiación: Transferencia de calor mediante ondas electromagnéticas, como la radiación solar a través de las ventanas o el calor radiante de equipos.

Para cada componente de la envolvente del edificio (pared, techo, ventana, puerta), se calculan las ganancias o pérdidas de calor utilizando ecuaciones y coeficientes de transferencia de calor específicos (valores U, SHGC - Coeficiente de Ganancia de Calor Solar). Se suman las contribuciones de todas las fuentes internas (personas, luces, equipos) y externas para obtener la carga térmica total.

3. Método del Balance de Energía

Este método considera todas las fuentes de calor internas y externas en un espacio y equilibra estas entradas y salidas de energía para determinar la carga térmica neta. Es un enfoque más holístico que tiene en cuenta cómo la energía se mueve dentro y fuera del sistema. Se consideran aspectos como:

• Ganancia solar a través de ventanas.
• Transmisión de calor a través de la envolvente.
• Ganancia por infiltración y ventilación de aire exterior.
• Carga interna generada por ocupantes, iluminación y equipos.
• Pérdida de calor por transmisión en invierno.

El objetivo es encontrar el punto de equilibrio donde la suma de todas las ganancias de calor menos la suma de todas las pérdidas de calor (o viceversa, dependiendo de si es verano o invierno) sea la carga neta que el sistema de HVAC debe manejar.

4. Software de Simulación Térmica

Para cálculos complejos y de alta precisión, especialmente en proyectos grandes o con requisitos específicos, se utilizan herramientas de software de simulación térmica. Estas herramientas permiten modelar el comportamiento térmico de un edificio con gran detalle, considerando factores como:

• Modelado 3D del edificio.
• Base de datos climática horaria para la ubicación específica.
• Propiedades térmicas detalladas de cada material de construcción.
• Horarios de ocupación, iluminación y uso de equipos.
• Sistemas de sombreado, infiltración y ventilación.

Al ingresar datos detallados, el software puede calcular la carga térmica de manera rápida y precisa, incluso simulando el desempeño del edificio a lo largo de un año completo. Esto facilita el proceso de diseño, la optimización de sistemas y la evaluación de diferentes escenarios para la optimización energética.

Recopilación de Datos para un Cálculo Preciso

Independientemente del método elegido, la precisión del cálculo depende directamente de la calidad y el detalle de los datos recopilados. Aquí hay una lista de información esencial:

• Dimensiones del Espacio: Largo, ancho y alto de cada habitación, y del espacio total.
• Orientación del Edificio: Dirección cardinal (Norte, Sur, Este, Oeste).
• Características de la Envolvente:
• Paredes: Tipo de material (ladrillo, bloque, madera), grosor, tipo y grosor del aislamiento, acabado exterior e interior.
• Techos: Tipo de construcción (plano, inclinado), materiales, aislamiento, color exterior.
• Suelos: Si está sobre un espacio no acondicionado, tierra, o sobre otro espacio acondicionado.
• Ventanas: Número, dimensiones, tipo de vidrio (simple, doble, triple, Low-E), material del marco, coeficiente de ganancia de calor solar (SHGC) y transmitancia térmica (valor U).
• Puertas: Número, dimensiones, material, aislamiento.
• Condiciones Climáticas Locales: Temperaturas de diseño para verano e invierno (temperatura seca y húmeda), humedad relativa, datos de irradiación solar.
• Fuentes de Calor Internas:
• Ocupantes: Número promedio de personas por habitación y tipo de actividad.
• Iluminación: Potencia total de las luminarias en cada espacio.
• Equipos Eléctricos: Lista de electrodomésticos y equipos electrónicos, con su potencia (watts) y horas de uso.
• Requisitos de Confort: Temperaturas y humedades deseadas para el interior.

Tabla Comparativa: Fuentes de Ganancia de Calor en una Casa

Para entender mejor cómo cada elemento contribuye a la carga térmica, la siguiente tabla resume las principales fuentes de ganancia de calor en un hogar:

Preguntas Frecuentes sobre el Cálculo de la Carga Térmica

¿Por qué es tan importante calcular la carga térmica de mi casa?

Es crucial porque te permite dimensionar correctamente tu sistema de aire acondicionado o calefacción. Un sistema muy grande será ineficiente, consumirá más energía, se encenderá y apagará con frecuencia (ciclos cortos), lo que reduce su vida útil y no deshumidifica correctamente. Un sistema muy pequeño no podrá mantener la temperatura deseada, trabajará constantemente a su máxima capacidad y te dejará incómodo.

¿Puedo calcular la carga térmica yo mismo?

Para una estimación muy básica, puedes usar fórmulas simplificadas como las mencionadas. Sin embargo, para un cálculo preciso que considere todos los factores y garantice la eficiencia y el confort, se recomienda encarecidamente contratar a un profesional de HVAC o un ingeniero especializado. Ellos utilizan software y metodologías estandarizadas (como las de ASHRAE) que arrojan resultados mucho más fiables.

¿Qué pasa si el cálculo de la carga térmica es incorrecto?

Si el cálculo es incorrecto y el sistema está sobredimensionado, tendrás ciclos cortos de encendido/apagado, lo que provoca mayor desgaste, menor deshumidificación (ambiente pegajoso en verano) y un consumo energético elevado. Si está subdimensionado, el sistema funcionará continuamente sin lograr la temperatura deseada, lo que se traduce en incomodidad, facturas altas y un fallo prematuro del equipo.

¿Cómo influye el aislamiento en la carga térmica?

El aislamiento es uno de los factores más importantes. Un buen aislamiento reduce drásticamente la cantidad de calor que se transmite a través de paredes, techos y suelos, disminuyendo significativamente tanto la carga térmica en verano (menos calor que entra) como la pérdida de calor en invierno (menos calor que sale). Invertir en aislamiento es una de las mejores maneras de reducir tu carga térmica.

¿Qué papel juegan las ventanas en la carga térmica?

Las ventanas son puntos clave de ganancia o pérdida de calor. En verano, la radiación solar directa a través de ellas puede ser una fuente masiva de calor. En invierno, son un punto débil por donde se escapa mucho calor. Las ventanas de doble o triple panel con recubrimientos de baja emisividad (Low-E) y un buen coeficiente de ganancia de calor solar (SHGC) pueden reducir drásticamente la carga térmica asociada a ellas.

¿Con qué frecuencia debería recalcularse la carga térmica de mi casa?

Idealmente, la carga térmica debe calcularse antes de instalar un nuevo sistema de HVAC. Si realizas cambios significativos en tu hogar, como añadir una habitación, cambiar ventanas, mejorar el aislamiento o alterar el número de ocupantes de forma permanente, sería prudente recalcularla para asegurar que tu sistema actual sigue siendo adecuado o si necesitas ajustar su capacidad.

Conclusión

El cálculo de la carga térmica es mucho más que una simple suma de números; es una disciplina que combina la física, la ingeniería y el conocimiento de las condiciones específicas de tu hogar. Es la clave para desbloquear el máximo confort, la eficiencia energética y una larga vida útil para tus sistemas de climatización. Aunque las fórmulas simplificadas pueden dar una idea inicial, la complejidad de los factores que influyen en el ambiente interior de un hogar exige un enfoque detallado y, a menudo, la experiencia de un profesional. Invertir en un cálculo preciso es invertir en el bienestar de tu familia y en la salud de tu bolsillo a largo plazo.
