03/05/2023
El término 'carga puntual' es uno de esos conceptos fundamentales que, a primera vista, parecen sencillos, pero que encierran una complejidad y versatilidad sorprendentes. Su importancia se extiende a través de diversas ramas de la ciencia y la ingeniería, siendo un pilar tanto en la física teórica al describir interacciones a nivel subatómico, como en la ingeniería práctica al analizar el comportamiento de estructuras masivas. Comprender qué es una carga puntual y, más importante aún, cómo se calcula su efecto, es esencial para cualquiera que busque desentrañar los principios detrás de la electricidad o la estabilidad de un edificio. En este artículo, exploraremos la dualidad de la carga puntual, desglosando su significado y los métodos de cálculo en dos campos distintos pero igualmente fascinantes: la electricidad y la ingeniería estructural.
La Carga Puntual en el Potencial Eléctrico
En el ámbito de la física, específicamente en el estudio de la electricidad, una carga puntual se refiere a una carga eléctrica que se considera concentrada en un único punto en el espacio, sin dimensiones físicas. Si bien en la realidad ninguna carga es verdaderamente un punto (todas las partículas tienen algún tamaño), esta idealización es increíblemente útil para simplificar los cálculos y comprender el comportamiento de los campos eléctricos y el Potencial Eléctrico. Ejemplos de cargas puntuales incluyen electrones o protones, o incluso esferas cargadas uniformemente, que a grandes distancias, se comportan como si toda su carga estuviera en su centro.
El potencial eléctrico (V), a menudo denominado voltaje, es una medida de la energía potencial eléctrica por unidad de carga en un punto específico del espacio. Nos indica cuánta energía potencial tendrá una carga de prueba en esa ubicación. Se define mediante la relación:
V = PE / q
Donde 'V' es el potencial eléctrico (medido en voltios, V), 'PE' es la energía potencial eléctrica (en julios, J) y 'q' es la magnitud de la carga de prueba (en culombios, C). Es crucial notar que el potencial eléctrico es una 'propiedad' del campo eléctrico en sí, independiente de la carga de prueba que se coloque en él, ya que la 'q' se cancela en la derivación de la fórmula para una carga puntual.
Para una única carga puntual 'Q', el potencial eléctrico 'V' a una distancia 'r' de esta carga se calcula mediante la siguiente fórmula:
V = (k * Q) / r
Aquí, 'k' es la constante de Coulomb, cuyo valor aproximado es 9.0 × 10^9 Nm²/C². Esta constante es fundamental para relacionar la fuerza eléctrica entre cargas con sus magnitudes y la distancia que las separa. Es importante destacar que el potencial eléctrico es una magnitud escalar, lo que significa que solo tiene magnitud y no dirección, a diferencia del campo eléctrico, que es una magnitud vectorial.
Una característica distintiva del potencial eléctrico es que disminuye con la distancia 'r' a la primera potencia (1/r), mientras que el campo eléctrico 'E' debido a una carga puntual disminuye con la distancia al cuadrado (1/r²), siguiendo la fórmula:
E = (k * Q) / r²
Esta diferencia es análoga a la relación entre el potencial gravitacional y el campo gravitacional. Convencionalmente, el potencial al infinito se elige como cero, lo que implica que el potencial disminuye a medida que nos alejamos de una carga positiva y aumenta a medida que nos acercamos a una carga negativa.
Un ejemplo práctico de la aplicación de este concepto lo encontramos en el Generador Van de Graaff, un dispositivo que acumula grandes cantidades de carga eléctrica en una esfera conductora. El voltaje de la esfera cargada se mide con respecto a la Tierra, cuyo potencial se toma como cero de referencia. El potencial de esta esfera conductora es el mismo que el de una carga puntual equivalente situada en su centro, lo que demuestra la utilidad de la idealización de la carga puntual en situaciones macroscópicas.
La Carga Puntual en la Ingeniería Estructural
Cambiando de dominio, en la Ingeniería Estructural, una carga puntual (o carga concentrada) se define de manera diferente pero con igual relevancia. Aquí, se refiere a una acción o fuerza que actúa sobre un elemento estructural (como una viga, columna o losa) en un área muy pequeña en comparación con la superficie total del elemento. A diferencia de las cargas distribuidas uniformemente (que se extienden sobre una longitud o área), una carga puntual se visualiza y se aplica en un punto específico.
Los ingenieros utilizan la idealización de cargas puntuales para simplificar el análisis de sistemas estructurales complejos. Aunque en la realidad ninguna carga es un punto matemático perfecto, muchas situaciones prácticas pueden modelarse de esta manera con alta precisión. Por ejemplo, el peso de una persona de pie sobre un piso, la fuerza ejercida por un tornillo en una tabla de madera, o incluso la reacción de una viga que apoya sobre una columna, se consideran cargas puntuales en el análisis estructural.
Visualización y Unidades

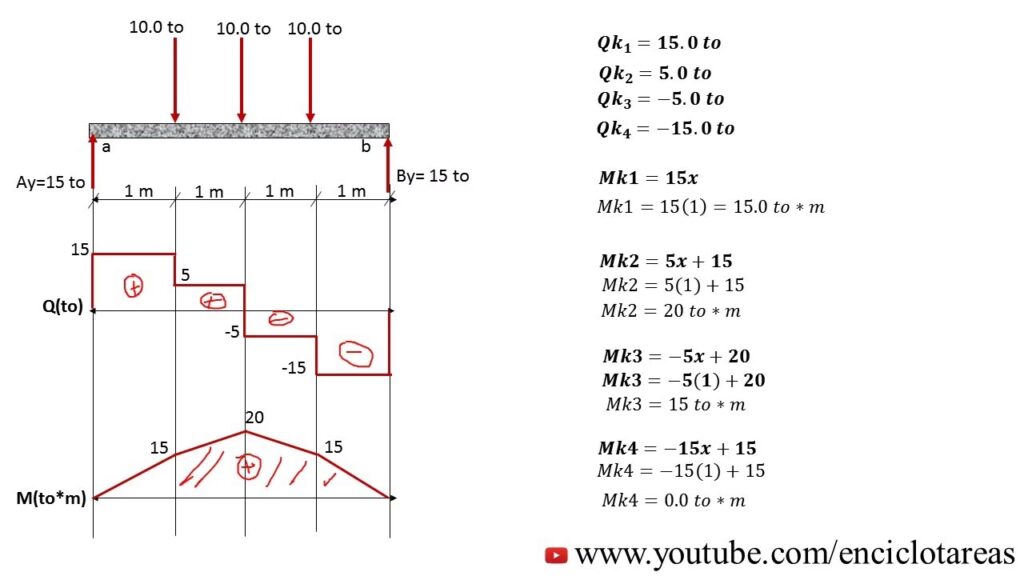

En los diagramas de ingeniería, una carga puntual se representa típicamente como una flecha. Esta flecha indica la dirección y el punto de aplicación de la fuerza sobre el elemento estructural. Por ejemplo, en una viga simplemente apoyada, una carga puntual se dibujaría como una flecha vertical hacia abajo en el punto donde se aplica la fuerza.
Las cargas puntuales tienen una magnitud y unidades específicas. En Europa y en regiones donde se utiliza el Eurocódigo, la unidad estándar para las cargas puntuales es el Kilonewton (kN), donde 1 kN equivale a 1000 Newtons. En Estados Unidos, la unidad común es el kip (kilo-pound), que equivale a 1000 libras-fuerza. La magnitud de la carga puntual es crucial, ya que a partir de ella se calculan las fuerzas internas (momentos, cortantes y axiales) en el elemento estructural, lo que a su vez permite determinar las dimensiones transversales necesarias para garantizar la seguridad y el rendimiento de la estructura.
Ejemplos Prácticos de Cargas Puntuales
Las cargas puntuales pueden originarse de diversos tipos de cargas generales que actúan sobre un edificio, tales como:
- Cargas de nieve
- Cargas de viento
- Cargas muertas (peso propio de los materiales de la estructura)
- Cargas vivas (ocupantes, mobiliario)
- Presión de tierra
Es importante entender que no es tanto el 'tipo' de carga, sino cómo se 'transfiere' esa carga de un elemento a otro. Por ejemplo, las cargas muertas y vivas que inicialmente actúan como cargas de área sobre una losa, se transfieren como cargas de línea a las vigas que soportan esa losa, y finalmente, como cargas puntuales a las columnas que soportan esas vigas. Este proceso de transformación es fundamental en el diseño estructural.
Transformación de Cargas: De Área a Línea y a Punto
Uno de los cálculos más comunes en ingeniería estructural es la conversión de cargas distribuidas (de área o de línea) en cargas puntuales equivalentes para simplificar el análisis. Veamos un ejemplo paso a paso de cómo una carga de área sobre una losa se convierte en una carga puntual sobre una columna.
Imaginemos una losa sometida a una carga uniformemente distribuida (UDL) de 2 kN/m². Esta losa está apoyada por dos vigas paralelas con una distancia de 5 metros entre ellas. Para calcular la carga de línea que recibe cada viga, multiplicamos la carga de área por la mitad de la distancia entre las vigas (el área de influencia que cada viga 'cubre'):
Carga de línea en viga = Carga de área × (Distancia entre vigas / 2)
Carga de línea = 2 kN/m² × (5 m / 2) = 5 kN/m
Ahora, esta carga de línea de 5 kN/m actúa sobre cada viga. Si cada viga tiene, por ejemplo, una longitud de 6 metros y está simplemente apoyada en dos columnas en sus extremos, las cargas puntuales que actúan sobre las columnas serán las Fuerzas de Reacción de la viga. Estas se calculan utilizando las ecuaciones de Equilibrio Estático:
- Sumatoria de fuerzas horizontales = 0
- Sumatoria de fuerzas verticales = 0
- Sumatoria de momentos = 0
Para una viga simplemente apoyada con una carga uniformemente distribuida 'w' sobre toda su longitud 'L', las reacciones verticales en los apoyos (Av y Bv) son iguales y se calculan como:
Av = Bv = (w * L) / 2
Aplicando esto a nuestro ejemplo:
Av = Bv = (5 kN/m * 6 m) / 2 = 15 kN
Así, cada columna en los extremos de la viga recibe una carga puntual de 15 kN. Este es un ejemplo claro de cómo una carga distribuida se transforma en cargas puntuales a medida que se transfiere a través de los diferentes elementos estructurales.
Ejemplos Adicionales de Cargas Puntuales en Vigas:
- Persona sentada en una viga: Si una persona de 70 kg se sienta en una viga, su peso se representa como una carga puntual. El peso (fuerza) se calcula como masa × gravedad: 70 kg × 9.81 m/s² ≈ 686.7 N, o aproximadamente 0.69 kN.
- Fuerzas de apoyo de cerchas sobre correas: En estructuras de techo, las fuerzas transmitidas por los elementos de una cercha (por ejemplo, los pares) a las correas que las soportan se consideran cargas puntuales en los puntos de apoyo.
- Cargas concentradas en nodos de celosías: Para el análisis de celosías (trusses), las cargas distribuidas sobre los cordones (superiores o inferiores) a menudo se convierten en cargas puntuales aplicadas en los nodos de la celosía, lo que permite un cálculo más sencillo de las fuerzas internas en sus barras.
Tabla Comparativa: Carga Puntual Eléctrica vs. Estructural
Para consolidar la comprensión de estos dos conceptos distintos, pero igualmente importantes, presentamos una tabla comparativa:
| Característica | Carga Puntual (Electricidad) | Carga Puntual (Ingeniería Estructural) |
|---|---|---|
| Concepto Principal | Fuente idealizada de campo y potencial eléctrico. | Fuerza concentrada aplicada en un punto específico. |
| Magnitud | Carga eléctrica (Coulombs, C). | Fuerza (Newtons, N; Kilonewtons, kN; Kips). |
| Efecto Principal | Genera un potencial eléctrico y un campo eléctrico alrededor. | Causa esfuerzos internos (momentos, cortantes), deformaciones y reacciones. |
| Fórmula Típica (ejemplo) | Potencial V = kQ/r (donde k es la constante de Coulomb). | Fuerza de Reacción (variable según el sistema y tipo de carga). |
| Naturaleza | Una idealización de partículas subatómicas o cuerpos esféricos. | Una simplificación de cargas distribuidas o concentraciones de peso. |
Preguntas Frecuentes (FAQ) sobre la Carga Puntual
¿Qué es una carga puntual en física?
En física, una carga puntual es una idealización de una carga eléctrica que se considera concentrada en un punto sin dimensiones físicas. Se utiliza para simplificar el cálculo del potencial eléctrico y los campos eléctricos que genera.
¿Qué es una carga puntual en ingeniería estructural?
En ingeniería estructural, una carga puntual es una fuerza o acción que se aplica sobre un elemento estructural en un área muy pequeña, considerándose concentrada en un solo punto para fines de análisis y cálculo.
¿Cómo se calcula el potencial eléctrico de una carga puntual?
El potencial eléctrico (V) de una carga puntual (Q) a una distancia (r) se calcula con la fórmula V = (k * Q) / r, donde 'k' es la constante de Coulomb (aproximadamente 9.0 × 10^9 Nm²/C²).
¿Por qué las cargas puntuales son importantes en el diseño de estructuras?
Son fundamentales porque permiten a los ingenieros simplificar el análisis de sistemas complejos, calcular las fuerzas internas (momentos, cortantes) y las reacciones en los apoyos, lo que es esencial para dimensionar correctamente los elementos estructurales y garantizar la seguridad y estabilidad de la construcción.
¿Se puede convertir una carga distribuida en una carga puntual?
Sí, es una práctica común en ingeniería estructural. Las cargas distribuidas (de área o de línea) se pueden convertir en cargas puntuales equivalentes (generalmente las fuerzas de reacción en los apoyos o en los nodos) para facilitar el análisis de elementos como vigas y celosías utilizando las ecuaciones de equilibrio estático.
¿Cuáles son las unidades de las cargas puntuales en ingeniería?
Las unidades más comunes son el Kilonewton (kN) en el sistema métrico (Europa) y el kip (kilo-pound) en el sistema imperial (Estados Unidos).
Conclusión
La 'carga puntual', a pesar de su aparente simplicidad, es un concepto de una riqueza y aplicabilidad extraordinarias. Desde la comprensión de las interacciones fundamentales de la materia a escala subatómica, donde nos ayuda a desentrañar los secretos del potencial eléctrico, hasta su uso práctico en la Ingeniería Estructural para garantizar la solidez y seguridad de los edificios que habitamos. Los cálculos asociados a las cargas puntuales son herramientas indispensables para científicos e ingenieros. Dominar su definición, representación y, sobre todo, los métodos para calcular sus efectos, es un paso crucial para cualquiera que se adentre en el fascinante mundo de la física y el diseño de estructuras. Esperamos que este artículo haya iluminado la importancia y la versatilidad de este concepto fundamental, animándote a explorar más a fondo sus múltiples aplicaciones.
