Carga de Fuego NFPA: Cálculo y Seguridad Anti-Incendios

La seguridad contra incendios es un pilar fundamental en la planificación y diseño de cualquier estructura, ya sea residencial, comercial o industrial. Dentro de este campo, un concepto de vital importancia es la carga de fuego, que sirve como una evaluación predictiva del potencial de severidad de un incendio en un espacio determinado. Comprender cómo se calcula este valor, especialmente bajo normativas reconocidas internacionalmente como las de la Asociación Nacional de Protección contra Incendios (NFPA), es crucial para implementar medidas de seguridad efectivas y garantizar la protección de bienes y, lo más importante, de vidas humanas.

¿Qué es la Carga de Fuego y Por Qué es Crucial?

La carga de fuego es un término técnico que describe la cantidad total de calor que podría ser liberada por la combustión completa de todos los materiales combustibles presentes en un área específica, por unidad de superficie. En esencia, es una forma de evaluación de riesgos que cuantifica el nivel de peligro de incendio inherente a un espacio. No se trata solo de la probabilidad de que ocurra un incendio, sino de la magnitud y la intensidad que este podría alcanzar.

Para determinar la carga de fuego de un espacio, es necesario realizar una inspección exhaustiva y una evaluación detallada de todos los materiales combustibles que contiene. Esto incluye no solo los objetos y sustancias almacenadas, como muebles, papel, plásticos, líquidos inflamables o productos manufacturados, sino también los materiales utilizados en la construcción de la propia estructura del edificio, como madera, aislamientos, revestimientos y elementos decorativos. Cada uno de estos materiales posee un poder calorífico específico que, al quemarse, contribuye a la liberación de energía térmica.

La importancia de calcular la carga de fuego radica en que este valor es la base para establecer las necesidades de protección contra incendios de un edificio. Permite a los ingenieros y profesionales de la seguridad dimensionar adecuadamente los sistemas de detección, alarma y extinción de incendios, así como determinar la resistencia al fuego que deben tener los elementos estructurales (paredes, techos, columnas) para soportar un incendio durante un tiempo determinado sin colapsar. Una carga de fuego alta en un área específica indicará la necesidad de medidas de protección más robustas y rigurosas, mientras que una carga baja podría permitir soluciones menos complejas.

La Carga de Fuego en el Estándar NFPA 557

En los Estados Unidos y en muchas otras partes del mundo que adoptan sus directrices, la NFPA 557 es el estándar principal para determinar la carga de fuego durante el proceso de diseño y evaluación de edificios. Esta normativa proporciona un marco metodológico para cuantificar la potencial severidad de un incendio, permitiendo a los profesionales tomar decisiones informadas sobre la seguridad contra incendios.

La NFPA, a través de sus códigos y estándares, busca establecer las mejores prácticas para minimizar los riesgos de incendio y proteger a las personas y propiedades. La NFPA 557 se enfoca específicamente en la carga de fuego como un indicador clave para la evaluación del riesgo, asegurando que los edificios estén diseñados y equipados para resistir y controlar incendios de la magnitud esperada según la cantidad y el tipo de materiales combustibles presentes.

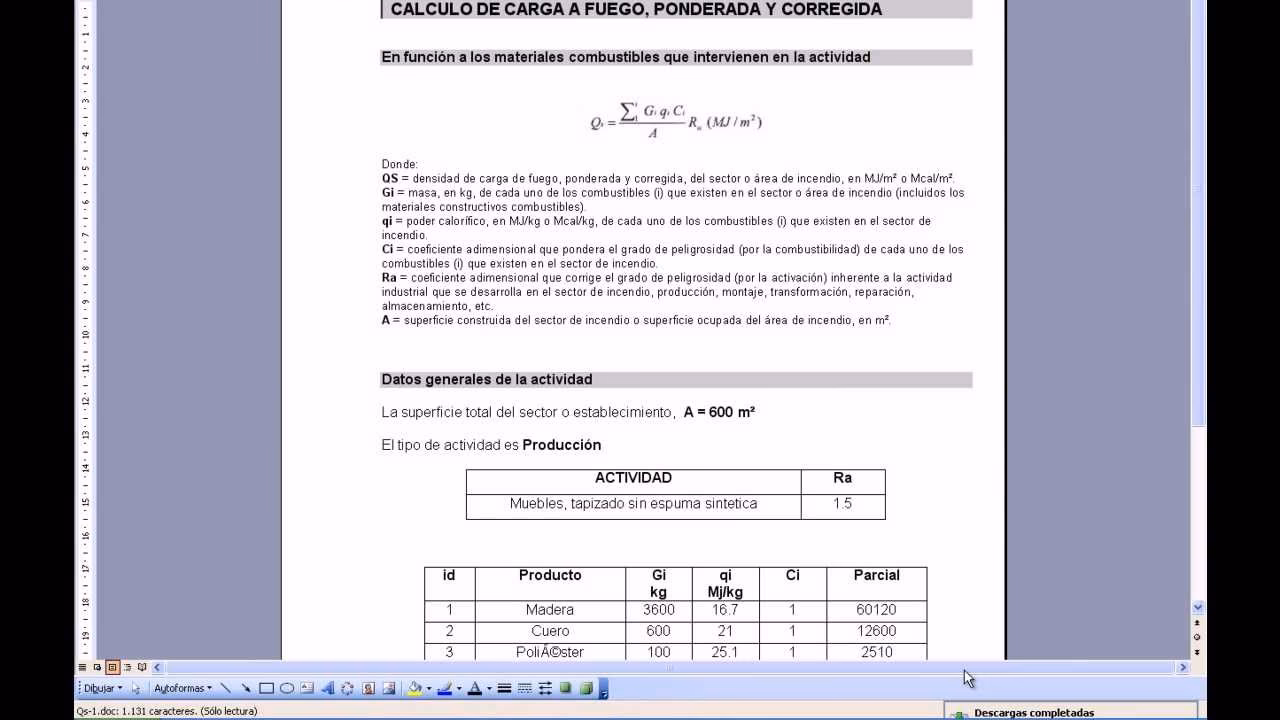

La Fórmula Universal para el Cálculo de la Carga de Fuego

El cálculo genérico de la carga de fuego, tal como se aborda en el contexto de la NFPA en los Estados Unidos y adaptado a un sistema métrico, se basa en una fórmula que relaciona la masa de los materiales combustibles, su valor calorífico y el área del espacio. La ecuación fundamental es la siguiente:

Carga de Fuego = (Masa total de Materiales * Valor Calorífico promedio) / Área del Espacio

• Masa total de Materiales (kg): Se refiere a la masa combinada de todos los materiales combustibles presentes en el espacio. Esto incluye mobiliario, contenido, elementos decorativos, y parte de la estructura si es combustible.
• Valor Calorífico promedio (kJ/kg o kcal/kg): Es la cantidad de energía térmica que se libera por unidad de masa de un material al quemarse completamente. Aunque la NFPA suele referirse a kilojulios por kilogramo (kJ/kg), en muchas aplicaciones prácticas y ejemplos se utilizan kilocalorías por kilogramo (kcal/kg). Es crucial mantener la consistencia de las unidades en el cálculo.
• Área del Espacio (m²): Corresponde a la superficie del piso del compartimento o área bajo evaluación. La carga de fuego se expresa comúnmente en unidades de energía por unidad de área, como kilojulios por metro cuadrado (kJ/m²) o kilocalorías por metro cuadrado (kcal/m²).

Unidades y Consideraciones Importantes

Es importante destacar la coherencia en las unidades. Si bien la NFPA puede especificar el uso de kilojulios, los ejemplos y algunas normativas utilizan kilocalorías. La conversión es clave: 1 caloría equivale aproximadamente a 4.18 Joules. Por lo tanto, 1 kcal es aproximadamente 4.18 kJ. Asegurarse de que el valor calorífico de cada material esté en la unidad correcta (kJ/kg o kcal/kg) y que el área esté en metros cuadrados es fundamental para obtener un resultado preciso en la carga de fuego.

Este cálculo es la base para determinar la clasificación de las ocupaciones y, en última instancia, la resistencia al fuego que deben tener las estructuras. Una estimación precisa de la carga de fuego permite a los ingenieros de protección contra incendios diseñar sistemas que puedan gestionar la cantidad de calor esperada durante un evento ígneo, protegiendo así la integridad estructural del edificio y permitiendo una evacuación segura.

Ejemplo Práctico de Cálculo de Carga de Fuego

Para ilustrar cómo se aplica la fórmula de la carga de fuego, consideremos un ejemplo en una instalación industrial donde se almacenan diversos materiales combustibles. Este cálculo nos permitirá determinar la carga de fuego total y, por ende, la resistencia al fuego requerida para la estructura.

Datos de los Materiales y el Espacio:

Nota: Los valores de área para Carbón, Goma y Productos de Petróleo han sido asumidos para que los cálculos de carga de fuego individual coincidan con los resultados proporcionados en la fuente original.

Como se observa en el cálculo, la carga de fuego total de esta instalación es extremadamente alta. Este resultado indica que la ocupación tiene una carga de fuego significativa. Según las clasificaciones de riesgo y resistencia al fuego de diversas normativas (como las mencionadas en la información provista, que sugieren 4 horas para cargas altas), una instalación con esta carga de fuego total requeriría una resistencia al fuego de sus elementos estructurales de al menos 4 horas para contener un posible incendio y permitir la evacuación.

Clasificación de Ocupaciones según la Carga de Fuego

Una vez calculada la carga de fuego, las diferentes normativas y estándares, como las especificaciones de la Comisión de Oficinas de Incendios (U.K.) o las especificaciones I.S., clasifican las ocupaciones en categorías según su nivel de riesgo de incendio. Estas clasificaciones son fundamentales para determinar los requisitos de resistencia al fuego de la estructura y las medidas de protección necesarias.

Ocupaciones de Baja Carga de Fuego

Estas categorías incluyen edificios de uso residencial, hoteles, oficinas, escuelas y espacios similares. Se caracterizan por tener una cantidad limitada de materiales combustibles o materiales con bajo poder calorífico. Generalmente, la carga de fuego en estas ocupaciones no excede los 275,000 kcal/m² de área neta de piso en cualquier compartimento, ni un promedio de 550,000 kcal/m² en un área aislada y limitada. Para estas ocupaciones, la resistencia al fuego requerida para que el edificio soporte la combustión completa de su contenido sin colapsar suele ser de 1 hora. Investigaciones en países como Suiza y Alemania han mostrado que la carga de fuego en oficinas, por ejemplo, varía entre 10 kg y 30 kg/m² de equivalente en madera, lo que se traduce en 43,356 a 130,068 kcal/m².

Ocupaciones de Carga de Fuego Moderada

Esta categoría abarca espacios como tiendas minoristas, bazares, puestos de venta y algunas fábricas. En estas ocupaciones, la carga de fuego excede los 275,000 kcal/m² pero se mantiene por debajo o igual a 550,000 kcal/m². En áreas aisladas y limitadas, el promedio no debería exceder 1,100,000 kcal/m² según las especificaciones I.S. Debido al mayor volumen o tipo de materiales combustibles, las estructuras que albergan este tipo de ocupaciones suelen requerir una resistencia al fuego de 2 horas para garantizar una seguridad adecuada.

Ocupaciones de Alta Carga de Fuego

En esta clasificación se encuentran almacenes, depósitos y ciertas industrias con grandes volúmenes de materiales altamente combustibles. La carga de fuego en estas ocupaciones excede los 550,000 kcal/m² y puede llegar hasta un promedio de 1,100,000 kcal/m² de área de piso. Dada la significativa cantidad de energía que puede liberarse en un incendio, se considera que una resistencia al fuego de 4 horas es suficiente para este tipo de ocupaciones, permitiendo así que las operaciones de extinción se realicen de manera segura y que la estructura se mantenga íntegra el mayor tiempo posible.

Factores que Influyen y Estrategias para Reducir la Carga de Fuego

La carga de fuego de un espacio no es un valor estático; está influenciada por varios factores y puede ser gestionada activamente para reducir el riesgo de incendio. Comprender estos factores es esencial para implementar estrategias de prevención y mitigación.

• Características de los Materiales: El tipo de materiales presentes es el factor más directo. Materiales como la madera, el papel, los textiles y los plásticos tienen un alto poder calorífico y contribuyen significativamente a la carga de fuego. Por el contrario, materiales incombustibles como el metal, el hormigón o el vidrio no contribuyen a la carga de fuego.
• Cantidad y Distribución de los Materiales: No solo el tipo, sino también la cantidad y cómo están distribuidos los materiales, influye. Una gran acumulación de materiales combustibles en un área pequeña aumentará la carga de fuego por metro cuadrado, haciendo un incendio más intenso.
• Ventilación del Espacio: La disponibilidad de oxígeno (ventilación) puede influir en la velocidad y la intensidad de la combustión. Un espacio bien ventilado puede experimentar un incendio más rápido y severo, aunque esto no afecta la carga de fuego intrínseca, sí su manifestación.
• Contenido de Humedad: La humedad en los materiales combustibles puede ralentizar la ignición y la propagación del fuego, aunque eventualmente se quemarán si la fuente de calor es suficiente.

Las estrategias para reducir la carga de fuego se centran en la gestión de los materiales combustibles. Esto incluye:

• Reducción de Materiales Innecesarios: Eliminar el exceso de materiales combustibles que no son esenciales para la operación diaria.
• Almacenamiento Seguro: Guardar los materiales inflamables en recipientes adecuados y en áreas designadas, lejos de fuentes de ignición y en espacios con la resistencia al fuego apropiada.
• Buenas Prácticas de Mantenimiento (Housekeeping): Mantener el lugar de trabajo limpio y ordenado, eliminando acumulaciones de polvo, residuos y cualquier otro material inflamable que pueda servir de combustible. Estándares como los de OSHA (Administración de Seguridad y Salud Ocupacional) en EE. UU. promueven estas prácticas.
• Sustitución de Materiales: Siempre que sea posible, reemplazar materiales altamente combustibles por opciones menos inflamables o incombustibles.

Es importante recordar que no existe un valor fijo para cuando una carga de fuego es "suficientemente baja". Depende en gran medida de las características inherentes a cada tipo de lugar de trabajo. Una fábrica de pintura, por ejemplo, tendrá intrínsecamente una carga de fuego mayor que una piscina. La clave es que la carga de fuego de un empleador no se desvíe significativamente de lo que se esperaría para su industria particular, y que se gestionen los riesgos asociados de manera proactiva.

Medidas de Protección Basadas en el Riesgo de Carga de Fuego

El cálculo de la carga de fuego no es un ejercicio meramente teórico; tiene implicaciones directas en la implementación de sistemas de protección contra incendios. Una de las medidas más básicas y efectivas es la correcta selección e instalación de extintores de incendio, adaptados al tipo y la magnitud del riesgo.

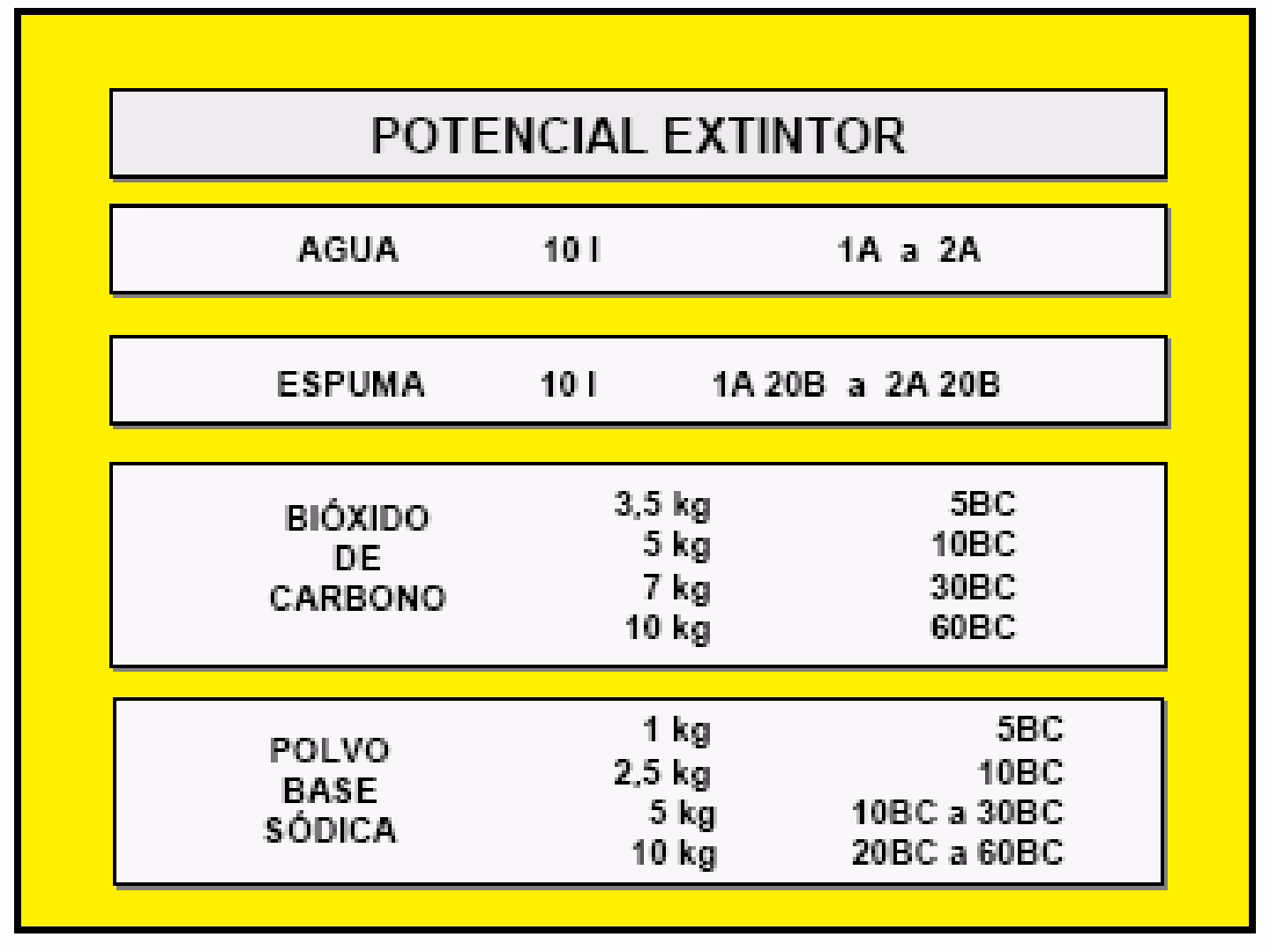

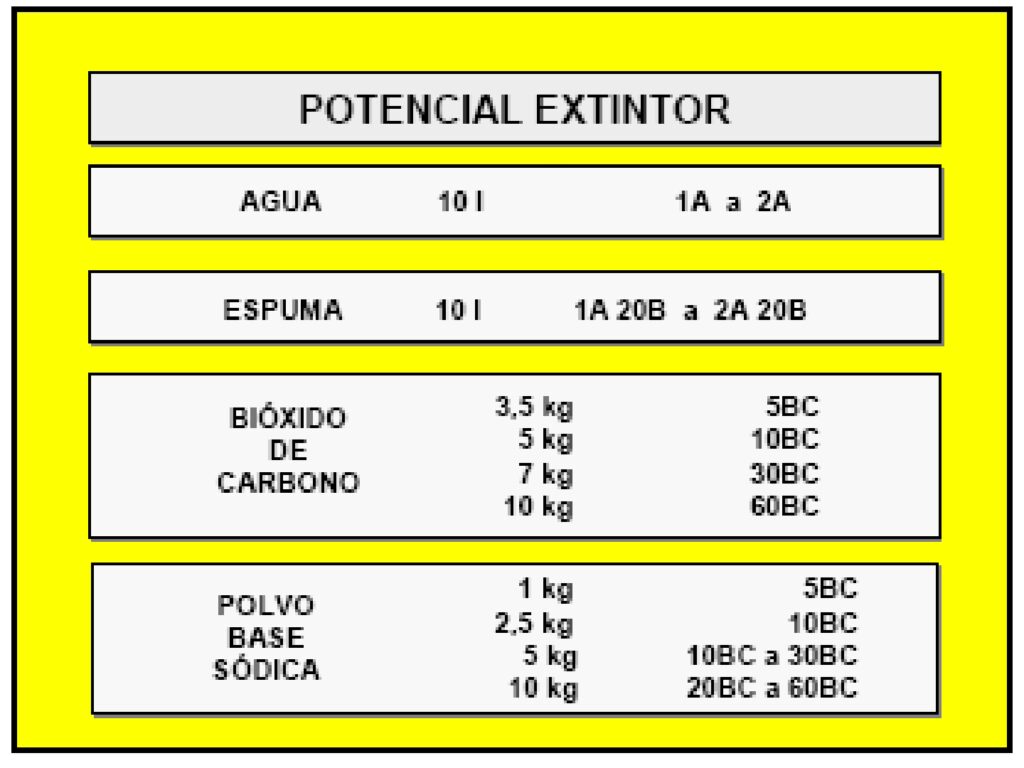

Instalación de Extintores de Incendio: Ejemplos Prácticos

La cantidad y tipo de extintores requeridos en un espacio dependen directamente del tipo de riesgo y, por extensión, de la carga de fuego presente. Las normativas, como la IS 2190 (Estándar Indio), ofrecen directrices claras al respecto:

Ejemplo 1: Taller de Ingeniería Ligera (Riesgo Ligero)

• Área: 315 m x 112 m = 35,280 m²
• Tipo de Peligro: Fuego Clase 'A' (combustibles normales como madera, papel).
• Requerimiento (según IS 2190 para Riesgo Ligero): Un extintor de agua de 9 litros por cada 600 m² de área de piso. Los extintores deben estar disponibles en un radio de 25 metros.
• Cálculo: Número de extintores = 35,280 m² / 600 m² por extintor = 58.8.
• Resultado: Se requieren 59 extintores de agua de 9 litros para una protección adecuada.

Ejemplo 2: Unidades de Procesamiento de Petróleo (Alto Riesgo)

• Área: 300 m x 150 m = 45,000 m²
• Tipo de Peligro: Fuego Clase 'B' (productos de petróleo, líquidos inflamables).
• Requerimiento (según IS 2190 para Alto Riesgo): Dos extintores de espuma de 9 litros (químicos/mecánicos) o extintores de polvo seco de 5 kg de capacidad por cada 600 m², con un mínimo de cuatro extintores por compartimento. Los extintores deben estar disponibles en un radio de 15 metros.
• Cálculo: Número de extintores = 45,000 m² / 600 m² por extintor = 75.
• Resultado: Se requieren 75 extintores de espuma o polvo seco para una protección adecuada.

Estos ejemplos demuestran cómo la evaluación del riesgo, ligada directamente a la carga de fuego, influye en la cantidad y el tipo de equipos de extinción necesarios, asegurando que el plan de respuesta a emergencias sea proporcional a la amenaza potencial.

Preguntas Frecuentes sobre la Carga de Fuego

• ¿Qué diferencia hay entre carga de fuego y resistencia al fuego?
  La carga de fuego cuantifica el potencial calorífico de los materiales combustibles en un espacio, es decir, cuánto fuego puede haber. La resistencia al fuego, por otro lado, es la capacidad de los elementos constructivos (paredes, columnas, techos) para mantener su función estructural y de contención durante un tiempo determinado bajo condiciones de incendio. La carga de fuego ayuda a determinar la resistencia al fuego necesaria.
• ¿Por qué es importante calcular la carga de fuego en el diseño de edificios?
  Es fundamental porque permite dimensionar adecuadamente los sistemas de protección contra incendios (extintores, rociadores, alarmas) y asegurar que la estructura del edificio tenga la capacidad de resistir el incendio el tiempo suficiente para la evacuación de ocupantes y la intervención de los bomberos, minimizando daños y salvando vidas.
• ¿La carga de fuego es la misma para todos los edificios?
  No, la carga de fuego varía enormemente según el uso del edificio (residencial, comercial, industrial), el tipo y la cantidad de materiales almacenados o presentes, y los materiales de construcción. Un almacén de papel tendrá una carga de fuego mucho mayor que una oficina moderna con mobiliario metálico.
• ¿Cómo puedo reducir la carga de fuego en mi espacio de trabajo o vivienda?
  Las principales estrategias incluyen la eliminación de materiales combustibles innecesarios, el almacenamiento seguro y ordenado de los materiales inflamables, la implementación de buenas prácticas de limpieza (housekeeping) para evitar acumulaciones de residuos, y la elección de materiales de construcción y mobiliario con menor inflamabilidad cuando sea posible.

Conclusión

La carga de fuego es un concepto indispensable en el ámbito de la seguridad contra incendios. Su cálculo preciso, guiado por estándares como la NFPA 557, proporciona una base sólida para la evaluación de riesgos y la implementación de medidas de protección adecuadas. Al entender y aplicar estos principios, podemos diseñar y mantener entornos más seguros, reduciendo significativamente el impacto devastador de los incendios y protegiendo lo que más valoramos.
