La Magia de Medir el Volumen: Geometría y Cálculo

La capacidad de medir el volumen es una habilidad fundamental que trasciende disciplinas, desde la ingeniería y la arquitectura hasta la química y la medicina. Nos permite comprender el espacio que ocupa un objeto tridimensional, una propiedad crucial para el diseño, la fabricación, el transporte y un sinfín de aplicaciones prácticas. Ya sea que estemos calculando la cantidad de hormigón necesaria para una cimentación, el volumen de líquido en un recipiente o el espacio que ocupa una pieza compleja diseñada en un software, la medición del volumen es un pilar esencial de nuestro mundo cuantitativo. Este artículo le guiará a través de los diversos métodos para determinar el volumen, desde las fórmulas geométricas más básicas hasta las sofisticadas técnicas del cálculo integral y las herramientas de software modernas.

¿Qué es el Volumen y por qué es Importante Medirlo?

En su esencia más pura, el volumen es la medida numérica del espacio tridimensional que ocupa un sólido. A diferencia del área, que cuantifica una superficie bidimensional, el volumen nos dice cuánto 'contenido' puede tener un objeto o cuánto espacio 'desplaza'. La unidad estándar para el volumen en el Sistema Internacional de Unidades (SI) es el metro cúbico (m³), aunque otras unidades como el centímetro cúbico (cm³), el litro (L) o el galón (gal) son comúnmente utilizadas dependiendo del contexto.

La importancia de medir el volumen radica en su aplicación ubicua. En la construcción, es vital para estimar costos de materiales como arena, grava o cemento. En la fabricación, asegura que los componentes encajen correctamente y que los envases tengan la capacidad adecuada. En la ciencia, es crucial para cálculos de densidad, reacciones químicas y dosificación de medicamentos. Incluso en la vida cotidiana, al cocinar o al empacar una maleta, de alguna manera estamos lidiando con conceptos de volumen.

Métodos Básicos para Medir el Volumen de Sólidos Regulares

Para sólidos con formas geométricas simples y bien definidas, como cubos, esferas o cilindros, existen fórmulas directas que facilitan su cálculo. Estos métodos se basan en las dimensiones lineales del objeto y son la primera aproximación al concepto de volumen que aprendemos. A continuación, exploramos algunas de las fórmulas más comunes:

• Sólido Rectangular (Cubo, Paralelepípedo): El volumen de un sólido rectangular se calcula multiplicando su longitud, anchura y altura. La fórmula es simple y directa: V = l × w × h, donde l es la longitud, w es la anchura y h es la altura. En el caso de un cubo, donde todas las aristas son iguales, la fórmula se simplifica a V = lado³. Este es el concepto más intuitivo, donde el volumen se visualiza como la cantidad de cubos unitarios necesarios para llenar el espacio.
• Esfera: Una esfera es un objeto perfectamente redondo en el espacio tridimensional. Su volumen depende únicamente de su radio (r). La fórmula es V = (4/3) × π × r³.
• Cono: Un cono tiene una base circular y un vértice. Su volumen se calcula como un tercio del área de su base circular multiplicada por su altura (h). La fórmula es V = (1/3) × π × r² × h, donde r es el radio de la base.
• Cilindro: Aunque comúnmente asociamos un cilindro con una base circular (como una lata de sopa), en matemáticas, un cilindro tiene un significado más general. Se define como cualquier sólido que se genera trasladando una región plana a lo largo de una línea perpendicular a la región (el eje del cilindro). Así, todas las secciones transversales perpendiculares al eje de un cilindro son idénticas. Para un cilindro circular recto (el más común), el volumen es el área de su base circular multiplicada por su altura: V = π × r² × h. En el caso más general, si A es el área de la sección transversal y h es la altura, el volumen es V = A × h.

Estos métodos son eficientes y precisos para las formas para las que fueron diseñados. Sin embargo, ¿qué sucede cuando el objeto no es una forma geométrica perfecta? Aquí es donde la matemática avanzada entra en juego.

El Volumen de Sólidos Irregulares: Introducción al Cálculo Integral

La realidad es que muchos objetos en el mundo real no se ajustan a las formas simples descritas por la geometría básica. Las piezas de maquinaria, los órganos del cuerpo humano, los paisajes topográficos o los diseños arquitectónicos complejos a menudo poseen contornos irregulares. Para estos casos, las fórmulas geométricas preestablecidas son insuficientes. Es aquí donde el Cálculo Integral se convierte en una herramienta indispensable, ofreciendo un método poderoso para determinar el volumen de casi cualquier forma tridimensional.

El principio fundamental detrás del cálculo del volumen de sólidos irregulares es desglosar la forma compleja en un número infinito de partes más pequeñas y manejables, calcular el volumen de cada una de estas partes y luego sumarlas. Esta idea es la base del Método de las Rebanadas, una técnica que nos permite abordar sólidos con secciones transversales variables.

El Poder del Método de las Rebanadas: Una Aproximación por Integración

El Método de las Rebanadas es una aplicación directa del Cálculo Integral para encontrar el volumen de un sólido. La idea es análoga a cómo calculamos el área bajo una curva sumando el área de un número infinito de rectángulos infinitesimalmente delgados. Para el volumen, "rebanamos" el sólido en innumerables secciones transversales delgadas, calculamos el área de cada rebanada y luego las "sumamos" utilizando una integral definida.

Imaginemos un sólido que se extiende a lo largo de un eje, por ejemplo, el eje X. Si cortamos este sólido en rebanadas perpendiculares a ese eje, cada rebanada tendrá un área de sección transversal que puede variar a lo largo del eje. Si conocemos una función A(x) que describe el área de la sección transversal en cualquier punto x a lo largo del eje, podemos proceder a calcular el volumen.

El proceso sigue estos pasos:

1. Visualizar el Sólido y sus Rebanadas: Imagine el sólido dividido en un gran número de rebanadas muy delgadas, todas paralelas entre sí. La clave es que la forma de cada rebanada sea reconocible y su área pueda ser expresada matemáticamente.
2. Determinar la Función de Área de la Sección Transversal A(x): Para cada rebanada, que tiene un grosor infinitesimal Δx (o dx en el límite), necesitamos una fórmula para su área. Esta área, A(x), dependerá de la posición x de la rebanada a lo largo del eje. Este es a menudo el paso más crítico y desafiante, ya que requiere entender la geometría del sólido y cómo sus dimensiones cambian.
3. Formular la Suma de Riemann: Si consideramos un número finito de rebanadas, cada una con un volumen aproximado de Vrebanada ≈ A(xi) × Δx (donde A(x_i) es el área de la rebanada en un punto representativo xi* dentro de su intervalo), el volumen total del sólido se puede aproximar sumando los volúmenes de todas estas rebanadas: Vtotal ≈ Σ A(x_i*) × Δx. Esta es una suma de Riemann.
4. Tomar el Límite para Obtener la Integral Definida: Para obtener el volumen exacto, necesitamos que el grosor de las rebanadas sea infinitamente pequeño, lo que implica tomar el límite de la suma de Riemann a medida que el número de rebanadas tiende a infinito (n → ∞) y el grosor Δx → 0. Este límite se convierte en una integral definida: V = ∫[a, b] A(x) dx. Aquí, a y b son los límites del sólido a lo largo del eje X (o el eje sobre el que se están tomando las rebanadas).

La estrategia para la resolución de problemas con el método de las rebanadas se puede resumir así:

• Examine el sólido: Identifique la forma de una sección transversal. A menudo, un dibujo es crucial.
• Determine la fórmula del área de la sección transversal: Exprese A(x) (o A(y) si corta respecto al eje Y) en términos de la variable de integración.
• Integre la fórmula del área: Utilice la integral definida sobre el intervalo apropiado para obtener el volumen.

Ejemplo Práctico: Derivando la Fórmula del Volumen de una Pirámide

Para ilustrar el poder del Método de las Rebanadas, derivaremos la conocida fórmula del volumen de una pirámide con base cuadrada, que es V = (1/3) × a² × h, donde a es la longitud de un lado de la base cuadrada y h es la altura de la pirámide.

Solución:

1. Orientación y Sección Transversal: Imaginemos la pirámide con su vértice en el origen (0,0,0) y su altura extendiéndose a lo largo del eje X positivo hasta x = h. La base cuadrada estará en x = h. Si cortamos la pirámide con planos perpendiculares al eje X, cada sección transversal será un cuadrado.

2. Fórmula del Área de la Sección Transversal A(x): Consideremos una rebanada cuadrada a una distancia x del vértice (o del origen). Sea s la longitud del lado de este cuadrado a la distancia x. La pirámide completa y la pirámide más pequeña formada por la rebanada son triángulos similares si las vemos de lado. Esto nos permite establecer una proporción entre sus dimensiones:

La relación entre el lado s de la sección transversal a la altura x, y el lado a de la base a la altura total h es constante debido a la similitud de triángulos:

s / x = a / h

Despejando s, obtenemos:

s = (a × x) / h

Dado que la sección transversal es un cuadrado, su área A(x) es s²:

A(x) = s² = ((a × x) / h)² = (a² × x²) / h²

3. Integración para Obtener el Volumen: Ahora integramos esta función de área desde x = 0 (el vértice de la pirámide) hasta x = h (la base de la pirámide):

V = ∫[0, h] A(x) dx

V = ∫[0, h] (a² × x²) / h² dx

Podemos sacar las constantes (a² / h²) fuera de la integral:

V = (a² / h²) × ∫[0, h] x² dx

La integral de x² es (1/3) × x³:

V = (a² / h²) × [ (1/3) × x³ ] | desde 0 hasta h

Ahora evaluamos la expresión en los límites superior e inferior:

V = (a² / h²) × [ (1/3) × h³ - (1/3) × 0³ ]

V = (a² / h²) × [ (1/3) × h³ ]

Simplificando la expresión (h³ / h² = h):

V = (a² / 3) × h

V = (1/3) × a² × h

Hemos derivado exitosamente la fórmula del volumen de una pirámide con base cuadrada utilizando el Cálculo Integral y el Método de las Rebanadas, demostrando su precisión y versatilidad.

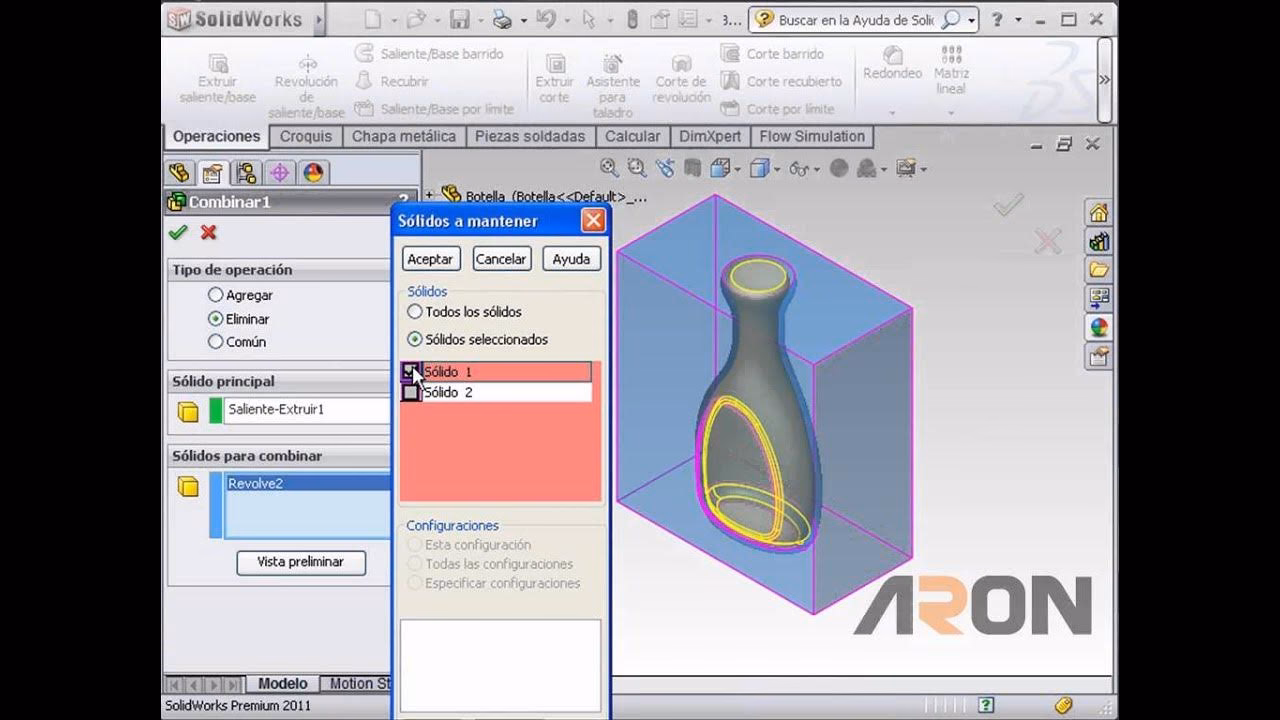

Medición de Volumen en Software CAD: El Caso de SolidWorks

Mientras que el cálculo manual del volumen mediante integración es esencial para la comprensión conceptual y para el análisis de problemas teóricos, en el diseño y la ingeniería modernos, el software de Diseño Asistido por Computadora (CAD) ha revolucionado la forma en que medimos el volumen de piezas complejas. Herramientas como SolidWorks permiten a los diseñadores y ingenieros obtener las propiedades físicas de un modelo 3D con solo unos pocos clics, sin necesidad de realizar integrales manualmente.

En SolidWorks, la medición del volumen de un objeto sólido es una operación estándar. Una vez que se ha creado un modelo 3D, el software puede calcular automáticamente su volumen basándose en la geometría definida. Para medir el volumen interno, por ejemplo, de una cavidad dentro de una pieza, SolidWorks ofrece herramientas específicas como la función "Intersección". Al seleccionar esta operación (generalmente disponible en la barra de herramientas Operaciones o a través de Insertar > Operaciones > Intersección), el software puede determinar el volumen de los espacios huecos o de las regiones superpuestas, lo cual es invaluable para el diseño de moldes, envases o sistemas de flujo de fluidos.

La ventaja de usar SolidWorks y software CAD similar es la velocidad y la precisión. Estas herramientas aplican algoritmos complejos, que en esencia son la implementación computarizada de los principios del cálculo integral y la geometría descriptiva, pero lo hacen de manera instantánea y para geometrías que serían increíblemente tediosas o imposibles de calcular a mano. Esto libera a los ingenieros para centrarse en el diseño y la optimización, en lugar de en los cálculos rutinarios.

Tabla Comparativa: Métodos de Medición de Volumen

Preguntas Frecuentes (FAQ)

¿Cuál es la diferencia fundamental entre volumen y área?

La principal diferencia es la dimensionalidad. El área mide la extensión de una superficie bidimensional (en unidades cuadradas, como m²), mientras que el volumen mide el espacio que ocupa un objeto tridimensional (en unidades cúbicas, como m³).

¿Por qué es necesario el cálculo integral para medir el volumen de algunos objetos?

El cálculo integral es necesario cuando un objeto no tiene una forma geométrica regular cuyas dimensiones cambian de manera predecible. Permite 'sumar' las contribuciones de volúmenes infinitesimalmente pequeños (rebanadas) a lo largo de una dimensión, proporcionando una precisión que las fórmulas básicas no pueden ofrecer para formas variables.

¿Se puede medir el volumen de líquidos con estas técnicas?

Indirectamente, sí. Para medir el volumen de un líquido, generalmente se utiliza un recipiente graduado. Sin embargo, si se conoce la forma del recipiente que contiene el líquido (por ejemplo, un tanque de almacenamiento con forma irregular), se pueden aplicar los principios del cálculo integral para determinar la capacidad de ese recipiente y, por ende, el volumen máximo de líquido que puede contener.

¿Qué unidades de medida se usan comúnmente para el volumen?

Las unidades más comunes incluyen el metro cúbico (m³) y el centímetro cúbico (cm³) en el sistema métrico, así como el litro (L) y el mililitro (mL) para líquidos. En el sistema imperial, se utilizan el pie cúbico (ft³) y el galón (gal).

Además de SolidWorks, ¿qué otros programas o herramientas pueden medir el volumen?

Existen numerosos programas CAD y de modelado 3D que ofrecen funcionalidades de medición de volumen. Algunos ejemplos populares incluyen AutoCAD, CATIA, PTC Creo, Fusion 360, SketchUp (con extensiones), Rhino, y herramientas de simulación como ANSYS o Abaqus. Incluso algunos programas de software de hojas de cálculo pueden ser utilizados para cálculos de volumen si se ingresan las fórmulas adecuadas.
