Cálculo de Estribos: Guía Completa y Precisa

En el fascinante mundo de la construcción, cada detalle cuenta, y la precisión es la piedra angular de cualquier proyecto exitoso. Entre los elementos estructurales más vitales se encuentran los estribos, esas piezas de refuerzo que brindan estabilidad y resistencia a columnas y vigas. Sin un cálculo adecuado, un proyecto puede enfrentar desde retrasos y sobrecostos hasta, lo que es peor, comprometer la seguridad de la estructura. Este artículo es tu guía definitiva para desentrañar el proceso de cálculo de estribos, asegurando que cada varilla y cada anillo cumplan su función a la perfección, sin desperdicios ni faltantes.

¿Qué son los Estribos y Por Qué Son Cruciales en la Construcción?

Los estribos, también conocidos como anillos o zunchos, son barras de acero dobladas en diversas formas (cuadradas, rectangulares, triangulares) que se utilizan para confinar el acero de refuerzo longitudinal en elementos como columnas, vigas y castillos. Su función principal es mantener las varillas longitudinales en su posición durante el vaciado del concreto y, crucialmente, resistir las fuerzas de corte y tracción diagonal que actúan sobre la estructura. Son el "abrazo" de acero que protege al concreto de la fisuración y garantiza la integridad del elemento estructural.

Beneficios Indiscutibles de los Estribos:

• Aumentan la resistencia a la compresión: Al confinar el concreto, mejoran su capacidad para soportar cargas.
• Mejoran la ductilidad: Permiten que la estructura se deforme considerablemente antes de fallar, brindando advertencia.
• Evitan el pandeo del acero principal: Mantienen las varillas longitudinales rectas y en su lugar.
• Brindan confinamiento lateral: Limitan la expansión lateral del concreto bajo carga.
• Aceleran el proceso de construcción: Facilitan el armado de las estructuras.

Existen diferentes tipos de estribos según el elemento que refuerzan (columnas o vigas) y el material del que están hechos (alambrón o varilla corrugada). La elección depende de las especificaciones de diseño y las cargas que soportará la estructura.

El Cálculo de Estribos: Una Guía Metódica para la Precisión

Calcular la cantidad exacta de estribos y el material necesario puede parecer una tarea compleja, pero siguiendo un método estructurado, se convierte en un proceso lógico y manejable. A continuación, te presentamos un enfoque paso a paso, similar al que utilizaría una calculadora profesional de estribos, para que puedas estimar con confianza las necesidades de tu proyecto.

Paso 1: Definiendo las Dimensiones de la Columna o Viga

El primer paso fundamental es conocer a fondo las dimensiones del elemento estructural que va a ser reforzado. Estas medidas son la base para determinar el perímetro de cada estribo y la cantidad necesaria a lo largo de la altura.

• Longitud de la Columna/Viga (metros): Ingresa la dimensión horizontal del elemento.
• Ancho de la Columna/Viga (metros): Ingresa la dimensión vertical del elemento.
• Altura de la Columna (metros): Especifica la altura total de la columna desde la base hasta la parte superior. Para vigas, sería su longitud total.

¿Por qué es importante? La longitud y el ancho definen el perímetro de cada estribo, mientras que la altura (o longitud en el caso de vigas) determina cuántos estribos se distribuirán a lo largo del elemento.

Ejemplo de Dimensiones:

• Longitud: 0.24 metros
• Ancho: 0.24 metros
• Altura: 3 metros

Paso 2: Estableciendo el Espaciado de los Estribos

El espaciado de los estribos es una medida crítica definida por el diseño estructural, que indica la distancia entre el centro de un estribo y el siguiente. Este valor impacta directamente en la cantidad total de estribos requeridos.

• Espaciado de los Estribos (metros): Ingresa la distancia entre cada estribo.

¿Por qué es importante? Un espaciado menor significa que se necesitarán más estribos para cubrir la misma longitud o altura, proporcionando un mayor confinamiento.

Ejemplo de Espaciado:

• Espaciado de Estribos: 0.15 metros

Paso 3: Considerar Múltiples Columnas o Elementos

Si tu proyecto incluye varias columnas o vigas con las mismas dimensiones y espaciado, este paso te permite escalar el cálculo para obtener el total de materiales para todo el proyecto.

• Número de Columnas/Elementos: Ingresa el total de elementos estructurales idénticos en tu proyecto.

¿Por qué es importante? Permite obtener un cálculo global de los materiales, evitando subestimaciones o excesos en las compras.

Ejemplo de Número de Columnas:

• Número de Columnas: 12

Paso 4: El Peso del Acero de Refuerzo

Para determinar el peso total de acero necesario, es fundamental conocer el peso por metro lineal de la varilla que utilizarás para fabricar los estribos. Este dato es estándar para cada diámetro de varilla.

• Peso de la Barra de Refuerzo (kg/m): Ingresa el peso por metro de la varilla seleccionada.

Valores Estándar para Pesos de Varilla:

Ejemplo de Peso por Metro:

• Peso por metro: 0.617 kg/m (para varilla de 10mm)

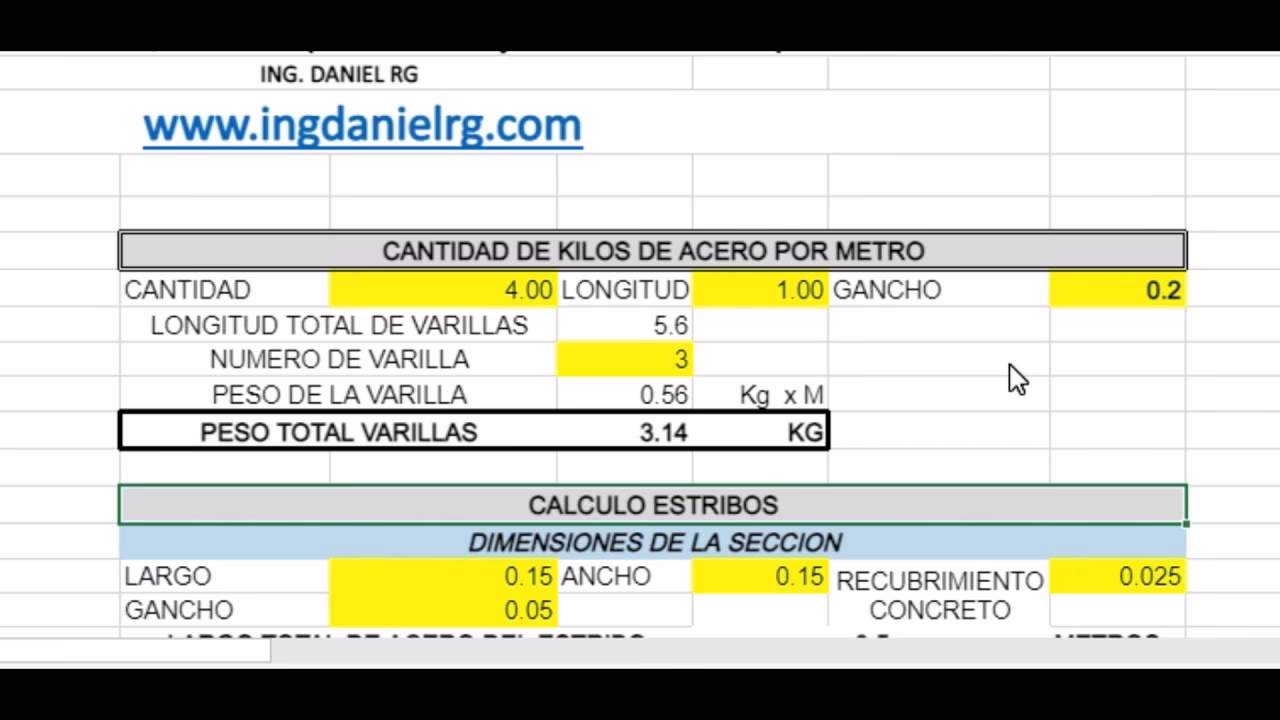

Paso 5: Descifrando los Resultados – Las Fórmulas Clave

Una vez que tienes todos los datos de entrada, el cálculo se vuelve una serie de operaciones matemáticas sencillas. Comprender estas fórmulas te permitirá verificar los resultados y tener un control total sobre tu estimación.

Longitud Total del Estribo por Columna (Perímetro)

Esta es la longitud de varilla necesaria para formar un solo estribo, incluyendo los dobleces y el traslape para el amarre (aunque en la fórmula simple del perímetro no se considera directamente el traslape para el amarre, para la compra de material sí es crucial añadirlo, por lo que este cálculo es una aproximación del perímetro base).

Total Longitud Estribo por Columna = 2 × (Longitud + Ancho)

Ejemplo de Cálculo:

Total Longitud Estribo = 2 × (0.24 m + 0.24 m) = 0.96 metros por estribo

Número de Estribos Necesarios por Columna

Este cálculo determina cuántos estribos se requieren para una sola columna, basándose en su altura y el espaciado definido.

Número de Estribos por Columna = Altura / Espaciado

Ejemplo de Cálculo:

Número de Estribos por Columna = 3 m / 0.15 m = 20 estribos por columna

Número Total de Estribos para Todas las Columnas

Multiplicando la cantidad de estribos por columna por el número total de columnas, obtenemos la cantidad global de estribos para todo el proyecto.

Total Estribos = Estribos por Columna × Número de Columnas

Ejemplo de Cálculo:

Total Estribos = 20 estribos/columna × 12 columnas = 240 estribos

Longitud Total de Barras de Estribo (Metros)

Esta es la longitud total de acero necesaria para fabricar todos los estribos requeridos. Es una medida clave para la compra de material.

Total Longitud de Barras = Total Estribos × Longitud del Estribo por Columna

Ejemplo de Cálculo:

Total Longitud de Barras = 240 estribos × 0.96 m/estribo = 230.4 metros

Peso Total de los Estribos (Kilogramos)

Finalmente, para estimar los costos y la logística de transporte, calculamos el peso total del acero de refuerzo necesario para todos los estribos.

Peso Total = Total Longitud de Barras × Peso por Metro

Ejemplo de Cálculo:

Peso Total = 230.4 m × 0.617 kg/m = 142.3 kg

Consejos Cruciales para una Estimación con Optimización

Aunque las fórmulas son precisas, la calidad de tus resultados dependerá directamente de la calidad de tus datos de entrada. Aquí te dejamos algunos consejos para asegurar la máxima optimización y precisión:

• Mide tus Elementos Correctamente: La base de todo cálculo exacto son las mediciones precisas de longitud, ancho y altura. Un pequeño error aquí puede magnificarse en el resultado final.
• Utiliza el Espaciado Correcto: El diseño estructural especifica el espaciado de los estribos. Asegúrate de usar el valor correcto, ya que un espaciado menor significa más estribos y viceversa.
• Considera Refuerzo Extra: Es una práctica común en la construcción añadir un porcentaje adicional (5-10%) de material para cubrir posibles desperdicios por cortes, traslapes o ajustes inesperados en obra. Esto previene la escasez y los retrasos.
• Verifica tus Cálculos: Siempre es buena idea revisar tus datos de entrada y los resultados, incluso si utilizas una calculadora. Un doble chequeo puede ahorrarte dolores de cabeza.

Preguntas Frecuentes (FAQ) sobre el Cálculo de Estribos

¿Qué debo hacer si los resultados de mi cálculo parecen incorrectos?

Lo primero es verificar que hayas ingresado los valores correctos en todos los campos: dimensiones de la columna, espaciado de los estribos, número de columnas y el peso por metro de la varilla. Un error en un solo dato puede alterar significativamente el resultado. Asegúrate también de que todas las unidades sean consistentes (metros para longitudes, kg/m para pesos).

¿Puedo cambiar mis datos de entrada y recalcular?

¡Absolutamente! El proceso de cálculo es dinámico. Si modificas alguna de las dimensiones o parámetros (como el espaciado), simplemente repite los pasos del cálculo para obtener los resultados actualizados. Esto es especialmente útil para comparar escenarios o ajustar el diseño.

¿Qué sucede si tengo columnas o vigas de diferentes tamaños en mi proyecto?

En este caso, lo más recomendable es calcular cada tipo de columna o viga por separado. Realiza el cálculo completo (perímetro, estribos por elemento, longitud de barras, peso) para cada grupo de elementos idénticos. Una vez que tengas los totales para cada grupo, súmalos para obtener las cantidades globales de estribos y material para todo el proyecto.

¿Cuántos estribos entran en un metro lineal de columna o castillo?

La cantidad de estribos por metro lineal depende directamente del espaciado definido en el diseño. Por ejemplo, si el diseño indica un espaciado de 0.15 metros (15 centímetros), en un metro lineal de columna se colocarían aproximadamente 1 metro / 0.15 metros/estribo = 6.66 estribos. Redondeando, se instalarían 7 estribos. Es importante recordar que el primer estribo suele colocarse muy cerca del inicio del elemento, y el espaciado se mide a partir de allí.

¿Cuántos estribos pueden fabricarse de una varilla estándar de 12 metros?

Para responder a esto, necesitamos el perímetro de un estribo y la longitud de los ganchos de amarre. Tomemos el ejemplo de un estribo cuadrado de 0.24 x 0.24 metros, que tiene un perímetro de 0.96 metros. Si a esto le sumamos unos 0.10 metros (10 cm) para el traslape de los ganchos (necesarios para cerrar el estribo), cada estribo requeriría aproximadamente 1.06 metros de varilla. Entonces, de una varilla de 12 metros:

Número de Estribos = Longitud de la Varilla / Longitud requerida por estribo

Número de Estribos = 12 m / 1.06 m/estribo ≈ 11.32 estribos

Esto significa que de una varilla de 12 metros, se pueden obtener 11 estribos completos, con un pequeño sobrante. Es fundamental considerar este tipo de cálculos para minimizar el desperdicio de material y optimizar la compra.

Conclusión: Planifica tu Proyecto con Confianza

Dominar el cálculo de estribos es una habilidad invaluable para cualquier profesional o entusiasta de la construcción. No solo te permite estimar con precisión los materiales, sino que también contribuye a la eficiencia del proyecto, la reducción de costos y, lo más importante, a la robustez y seguridad de tus estructuras. Al seguir esta guía y aplicar los principios de optimización, estarás equipando tus proyectos con la resistencia necesaria, asegurando una construcción duradera y confiable. ¡Calcula con inteligencia, construye con fuerza!
