Calculando la Energía del Agua: De Flujo a Vapor

El agua, esa sustancia omnipresente y fundamental para la vida, esconde en su esencia una sorprendente cantidad de energía. Más allá de su papel como disolvente universal o componente principal de nuestro planeta, el agua es un portador y transmisor de energía en diversas formas. Comprender cómo se calcula y se manifiesta esta energía es crucial en campos tan variados como la ingeniería hidráulica, la climatización o incluso la predicción meteorológica. Desde el silencioso fluir de un río hasta el estruendo de una cascada, o desde la ebullición en una olla hasta la formación de nubes, el agua está constantemente liberando, absorbiendo y transformando energía. En este artículo, exploraremos las distintas facetas de la energía del agua, desglosando sus componentes mecánicos y térmicos para ofrecer una visión completa y práctica de su cálculo y sus implicaciones.

Históricamente, el estudio del agua en movimiento ha sido un pilar fundamental para el desarrollo de la ingeniería y la física. Conceptos como el caudal, la presión y la velocidad son interdependientes y esenciales para entender cómo se traslada el agua a través de sistemas de tuberías o canales. Sin embargo, detrás de estos parámetros se encuentra el concepto de energía, el verdadero motor que impulsa el movimiento del líquido y permite vencer las resistencias inherentes a su transporte, como el rozamiento interno y las diferencias de altura. A medida que profundicemos, veremos cómo la energía se expresa de maneras que, a primera vista, podrían parecer inusuales, pero que son intrínsecas a la naturaleza del flujo de fluidos.

La Energía Mecánica del Agua en Movimiento: El Principio de Bernoulli

En el ámbito de la hidráulica, la energía se expresa de una forma particular: en unidades de longitud, es decir, en metros. Esto puede parecer contraintuitivo al principio, ya que solemos asociar la energía con unidades como julios o kilovatios-hora. Sin embargo, esta convención facilita la visualización y el cálculo de los diferentes tipos de energía que posee un fluido en movimiento. La piedra angular para comprender esta relación es el famoso principio de Bernoulli, una formulación de la ley de conservación de la energía aplicada a los fluidos. Este principio postula que, en un flujo ideal (sin rozamiento ni pérdidas), la energía total de una partícula de fluido permanece constante a lo largo de su trayectoria.

La energía total en un punto cualquiera de un fluido en movimiento se compone de tres elementos principales, cada uno de los cuales se puede expresar como una 'altura' o 'carga':

• La altura geométrica (Z) o cota: Esta es la energía potencial del agua debida a su posición con respecto a un plano de referencia. Su valor es directamente proporcional a la altura a la que se encuentra el agua. Se expresa simplemente como Z en metros.
• La altura debida a la presión (p/ρg): Representa la energía asociada a la presión que ejerce el líquido. Puede visualizarse como la altura que alcanzaría una columna de agua si se insertara un tubo vertical en la tubería principal. La fórmula es p / (ρ * g), donde p es la presión, ρ es la densidad del fluido y g es la aceleración de la gravedad.
• La altura cinética (v²/2g): Esta es la energía cinética del fluido, debida a su velocidad de movimiento. Se calcula como v² / (2 * g), donde v es la velocidad del fluido y g es la aceleración de la gravedad. Representa la altura desde la cual un fluido en caída libre alcanzaría la velocidad v.

Por lo tanto, la ecuación de Bernoulli, para un flujo ideal entre dos puntos (1 y 2) muy próximos en una tubería, se expresa como la suma constante de estas tres alturas:

Z₁ + (p₁ / ρg) + (v₁² / 2g) = Z₂ + (p₂ / ρg) + (v₂² / 2g) = Constante

Esta ecuación nos revela que, aunque los valores individuales de la altura geométrica, la altura de presión y la altura cinética puedan cambiar a lo largo de un flujo, su suma total se mantiene constante en un sistema ideal. Por ejemplo, si la velocidad del agua aumenta (incrementando la altura cinética), la presión o la altura geométrica deben disminuir para mantener la suma constante.

Línea Piezométrica y Línea de Energía

Para visualizar mejor cómo se distribuye la energía en un sistema de flujo, se utilizan dos conceptos gráficos: la línea piezométrica y la línea de energía.

• Línea Piezométrica (Ee): Representa la suma de la altura geométrica y la altura de presión (Z + p/ρg). Esta línea indica la altura que alcanzaría el agua en un piezómetro (un tubo vertical transparente) conectado a la tubería en cualquier punto.
• Línea de Energía (Et): Representa la energía total del fluido, es decir, la suma de la altura geométrica, la altura de presión y la altura cinética (Z + p/ρg + v²/2g). Siempre estará por encima de la línea piezométrica, ya que incluye la energía cinética adicional.

En un sistema real, sin embargo, la energía total no se mantiene perfectamente constante debido a las pérdidas. El rozamiento del agua con las paredes de la tubería y con las irregularidades internas provoca una disipación de energía, conocida como pérdida de carga o pérdida de presión. Esta pérdida se expresa también en metros de columna de agua (mca) y se denota como h. Por lo tanto, la ecuación de Bernoulli para un flujo real entre dos puntos se modifica para incluir estas pérdidas:

Z₁ + (p₁ / ρg) + (v₁² / 2g) = Z₂ + (p₂ / ρg) + (v₂² / 2g) + h₁-₂

Donde h₁-₂ son las pérdidas de carga entre el punto 1 y el punto 2. Esto significa que la línea de energía y la línea piezométrica siempre descenderán en la dirección del flujo en un sistema real, reflejando la pérdida gradual de energía.

El Teorema de Torricelli: Un Caso Especial de Bernoulli

El teorema de Torricelli es una aplicación directa del principio de Bernoulli, especialmente útil para calcular la velocidad de salida de un líquido a través de una abertura en un recipiente, bajo la influencia de la gravedad. Imagine un depósito de agua con un orificio en su parte inferior.

Si aplicamos Bernoulli entre la superficie libre del agua en el depósito (punto 1) y el orificio de salida (punto 2), y consideramos que la velocidad de descenso de la superficie libre es despreciable (v₁ ≈ 0) y que ambas superficies están expuestas a la presión atmosférica (p₁ = p₂), la ecuación se simplifica enormemente:

Z₁ + 0 + 0 = Z₂ + 0 + (v₂² / 2g)

Despejando v₂, obtenemos:

v₂ = √(2g(Z₁ - Z₂))

Donde (Z₁ - Z₂) es la altura del líquido sobre el orificio. Esta fórmula nos permite calcular la velocidad de eflujo de un líquido por un orificio, un concepto fundamental en el diseño de compuertas y sistemas de drenaje.

La Energía Térmica del Agua: Calor Específico y Cambios de Temperatura

Más allá de su movimiento, el agua también almacena y libera energía en forma de calor. La cantidad de energía necesaria para elevar la temperatura de una sustancia se describe mediante su calor específico. El calor específico (c) es la cantidad de energía requerida para aumentar la temperatura de una unidad de masa de una sustancia en un grado Celsius (o Kelvin). Para el agua líquida, el calor específico es notablemente alto, aproximadamente 4186 J/kg°C (o 4.200 J/kg°C en algunas referencias). Esto significa que se necesita una gran cantidad de energía para cambiar la temperatura del agua, y, a la inversa, el agua puede almacenar una gran cantidad de calor sin que su temperatura cambie drásticamente.

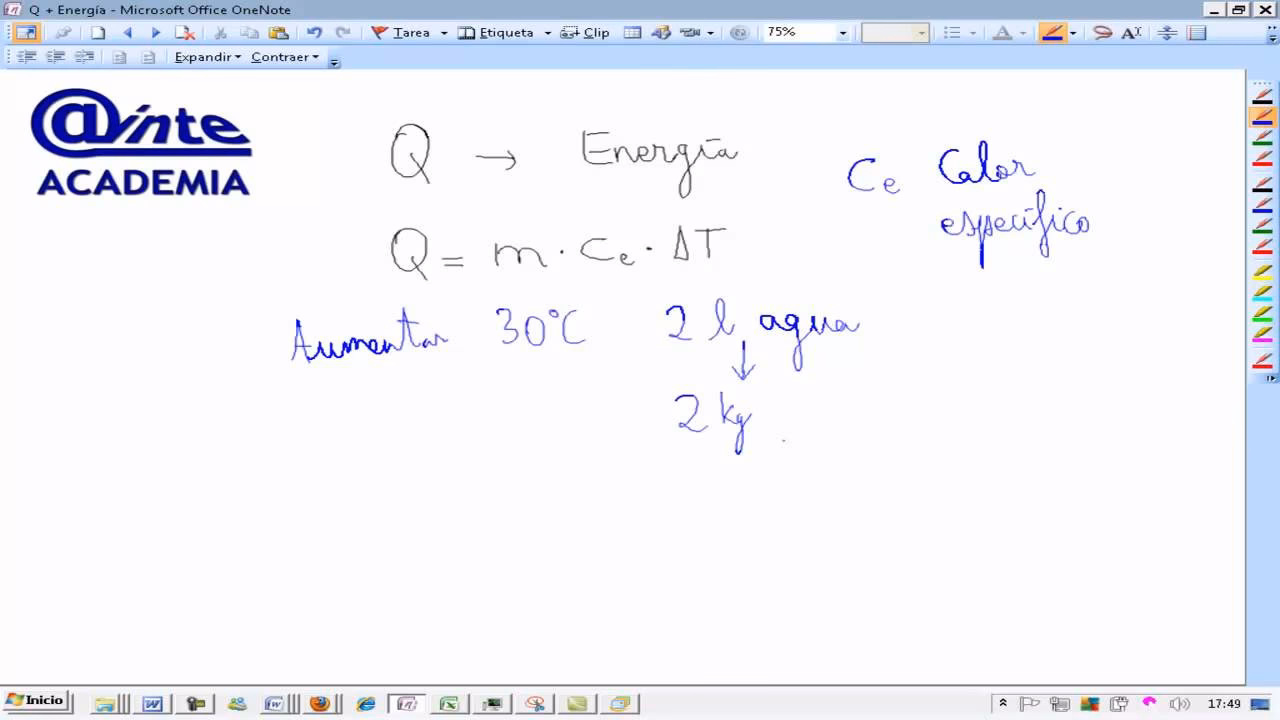

La energía (Q) necesaria para cambiar la temperatura (ΔT) de una masa (m) de agua se calcula con la fórmula:

Q = m * c * ΔT

Donde Q es la energía transferida (en Julios), m es la masa (en kg), c es el calor específico (en J/kg°C) y ΔT es el cambio de temperatura (en °C).

Este alto calor específico del agua tiene importantes implicaciones prácticas. Por ejemplo, es la razón por la que los radiadores de calefacción central utilizan agua: pueden almacenar y liberar una gran cantidad de calor de manera eficiente. En contraste, materiales como el ladrillo o el plomo tienen calores específicos más bajos, lo que significa que se calientan y enfrían más rápidamente con la misma cantidad de energía.

Energía Latente: Los Cambios de Fase del Agua

Uno de los aspectos más fascinantes de la energía del agua se manifiesta durante sus cambios de fase. Un cambio de fase ocurre cuando una sustancia pasa de un estado (sólido, líquido, gas) a otro, sin que haya un cambio en su temperatura. Esto se debe a que la energía que se transfiere durante estos procesos se utiliza para romper o formar los enlaces moleculares, en lugar de aumentar la energía cinética de las moléculas (que se manifestaría como un aumento de temperatura).

La energía involucrada en un cambio de fase se conoce como calor latente. Hay diferentes tipos de calor latente:

• Calor latente de fusión (L_f): Energía necesaria para fundir un sólido o congelar un líquido. Para el agua, es de aproximadamente 334 kJ/kg (o 79.8 kcal/kg).
• Calor latente de vaporización (L_v): Energía necesaria para vaporizar un líquido o condensar un gas. Para el agua, es de aproximadamente 2256 kJ/kg (o 539 kcal/kg) a 100°C y presión atmosférica.
• Calor latente de sublimación (L_s): Energía necesaria para pasar directamente de sólido a gas (o viceversa).

La fórmula general para calcular la energía transferida durante un cambio de fase es:

Q = m * L

Donde Q es la energía transferida, m es la masa de la sustancia y L es el calor latente específico para el proceso.

La magnitud de estas energías latentes es enorme en comparación con la energía necesaria para cambiar la temperatura del agua. Por ejemplo, se necesitan 334 kJ para fundir 1 kg de hielo a 0°C en agua a 0°C. Esta misma cantidad de energía podría elevar la temperatura de 1 kg de agua líquida de 0°C a casi 80°C. Incluso más energía se requiere para vaporizar agua: 2256 kJ para transformar 1 kg de agua líquida a 100°C en vapor a 100°C.

Esta propiedad es vital en muchos fenómenos naturales y aplicaciones tecnológicas:

• Refrigeración con hielo: El hielo es muy efectivo para enfriar porque, al derretirse, absorbe una gran cantidad de calor latente sin cambiar su temperatura.
• Regulación climática: La evaporación del agua de los océanos y la condensación del vapor de agua en la atmósfera liberan y absorben vastas cantidades de energía, moderando las temperaturas globales y alimentando los sistemas meteorológicos como las tormentas.
• Sistemas de enfriamiento: La transpiración de nuestro cuerpo enfría la piel porque el calor latente de vaporización del sudor se extrae de la piel.

A continuación, una tabla con algunos valores representativos del calor latente para el agua:

Para responder a la pregunta específica de cuántos kW se necesitan para evaporar 1 kg de agua, debemos recordar que el kilovatio (kW) es una unidad de potencia (energía por unidad de tiempo), no de energía pura. La energía requerida para evaporar 1 kg de agua es su calor latente de vaporización, que es 2256 kJ. Si esta energía se transfiere en un segundo, entonces la potencia requerida sería de 2256 kJ/s, lo que equivale a 2256 kW. Si el proceso de evaporación toma más tiempo, la potencia necesaria será menor. Por ejemplo, si toma 1 hora (3600 segundos), la potencia sería 2256 kJ / 3600 s ≈ 0.627 kW.

Integración de Conceptos y Aplicaciones Prácticas

Hemos visto que la energía del agua se manifiesta de dos maneras fundamentales: como energía mecánica (potencial, de presión, cinética) en su movimiento y como energía térmica (calor específico, calor latente) en sus cambios de temperatura y fase. Ambos aspectos son interdependientes y cruciales para comprender el comportamiento del agua en cualquier sistema.

La capacidad del agua para almacenar y transferir grandes cantidades de energía la convierte en un recurso invaluable en diversas aplicaciones:

• Generación de energía hidroeléctrica: La energía potencial del agua en embalses se convierte en energía cinética al caer, y luego en energía eléctrica.
• Sistemas de calefacción y refrigeración: El alto calor específico y los calores latentes del agua la hacen ideal para transportar calor en sistemas de climatización o para absorberlo en procesos de enfriamiento industrial.
• Procesos industriales: En la industria, el agua se utiliza para transferir calor, enfriar equipos y como medio en reacciones químicas, donde sus propiedades energéticas son clave.
• Fenómenos naturales: El ciclo del agua en la naturaleza, con sus procesos de evaporación, condensación, precipitación y flujo, es un gigantesco sistema de transferencia de energía que modela el clima y el paisaje de nuestro planeta.

Comprender cómo calcular y aplicar estos principios energéticos del agua es esencial para ingenieros, científicos y cualquier persona interesada en optimizar el uso de este recurso vital.

Preguntas Frecuentes (FAQ)

A continuación, respondemos algunas de las preguntas más comunes sobre el cálculo de la energía del agua.

¿Qué es la ecuación de Bernoulli y para qué se utiliza?

La ecuación de Bernoulli es un principio de conservación de la energía para fluidos en movimiento. Se utiliza para relacionar la presión, la velocidad y la altura de un fluido en dos puntos diferentes a lo largo de una línea de corriente. Es fundamental para el diseño de tuberías, bombas y turbinas, y para entender el comportamiento de los fluidos en diversas aplicaciones.

¿Por qué la energía en hidráulica se expresa en metros?

En hidráulica, la energía se expresa en metros (conocidos como 'cargas' o 'alturas') para simplificar los cálculos y la visualización de los diferentes componentes energéticos del fluido (altura geométrica, altura de presión, altura cinética). Permite comparar directamente la energía disponible en diferentes puntos de un sistema de flujo y facilita el diseño de sistemas de bombeo y tuberías.

¿Qué es el calor latente y por qué es 'oculto'?

El calor latente es la energía que se absorbe o se libera durante un cambio de fase de una sustancia (por ejemplo, de sólido a líquido o de líquido a gas) sin que haya un cambio en su temperatura. Se le llama 'oculto' porque esta energía no se manifiesta como un aumento o disminución de la temperatura, sino que se utiliza para romper o formar los enlaces moleculares de la sustancia durante la transición de fase.

¿Cuánta energía se necesita para evaporar 1 kg de agua?

Para evaporar 1 kg de agua a su punto de ebullición normal (100°C a presión atmosférica), se necesitan aproximadamente 2256 kilojulios (kJ) de energía. Esta es la energía del calor latente de vaporización del agua. Si se quiere expresar en kilovatios (kW), que es una unidad de potencia, el valor dependerá del tiempo que tarde el proceso (ej., 2256 kW si se evapora en 1 segundo).

¿Por qué el agua es un buen medio para transferir calor en radiadores?

El agua es un excelente medio para transferir calor en radiadores debido a su alto calor específico. Esto significa que puede absorber una gran cantidad de energía térmica sin que su temperatura aumente drásticamente, y luego liberar esa energía de manera eficiente a medida que se enfría, proporcionando una calefacción o refrigeración estable y duradera.

En resumen, el agua es un elemento dinámico con una rica complejidad energética. Ya sea que se utilice para generar electricidad, transportar calor o simplemente para la vida cotidiana, comprender las leyes que rigen su energía es fundamental. Desde la conservación de la energía en el flujo (Bernoulli) hasta la asombrosa capacidad de almacenar calor durante los cambios de fase (calor latente), el agua continúa siendo un campo de estudio vital y una fuente inagotable de soluciones energéticas.
