Cálculo de Inductancia: Bobinas en Serie y Paralelo

Las bobinas, también conocidas como inductores, son componentes fundamentales en una vasta gama de circuitos electrónicos, desde fuentes de alimentación hasta sistemas de comunicación. Su capacidad para almacenar energía en un campo magnético las convierte en elementos clave para filtrar señales, almacenar energía y crear resonancia. Sin embargo, en el diseño de circuitos, rara vez se utiliza una única bobina; es común encontrarlas conectadas en configuraciones en serie o en paralelo para lograr una inductancia total específica.

Comprender cómo se comportan estas conexiones es crucial para cualquier ingeniero electrónico o aficionado. Este artículo desglosará las metodologías para calcular la inductancia equivalente de bobinas conectadas tanto en serie como en paralelo, ofreciendo ejemplos claros y explicando las razones detrás de cada fórmula. Prepárate para dominar uno de los pilares de la electrónica de circuitos.

¿Qué son las Bobinas o Inductores?

Antes de sumergirnos en las matemáticas, es vital recordar qué es una bobina. Una bobina es un componente pasivo que almacena energía en su campo magnético cuando una corriente eléctrica fluye a través de ella. Generalmente, consiste en un conductor enrollado alrededor de un núcleo (que puede ser aire, ferrita o hierro). La propiedad fundamental de una bobina es su inductancia, medida en Henry (H), que es una medida de su capacidad para oponerse a los cambios en la corriente que la atraviesa. Cuanto mayor es la inductancia, mayor es la oposición al cambio de corriente y mayor la energía almacenada en su campo magnético para una corriente dada.

La inductancia de una bobina depende de varios factores, incluyendo el número de vueltas, el área de la sección transversal de la bobina, la longitud del bobinado y la permeabilidad magnética del material del núcleo. Al combinar bobinas, podemos ajustar la inductancia total de un circuito para cumplir con requisitos de diseño específicos, ya sea para sintonizar una frecuencia, filtrar ruido o controlar la velocidad de un motor.

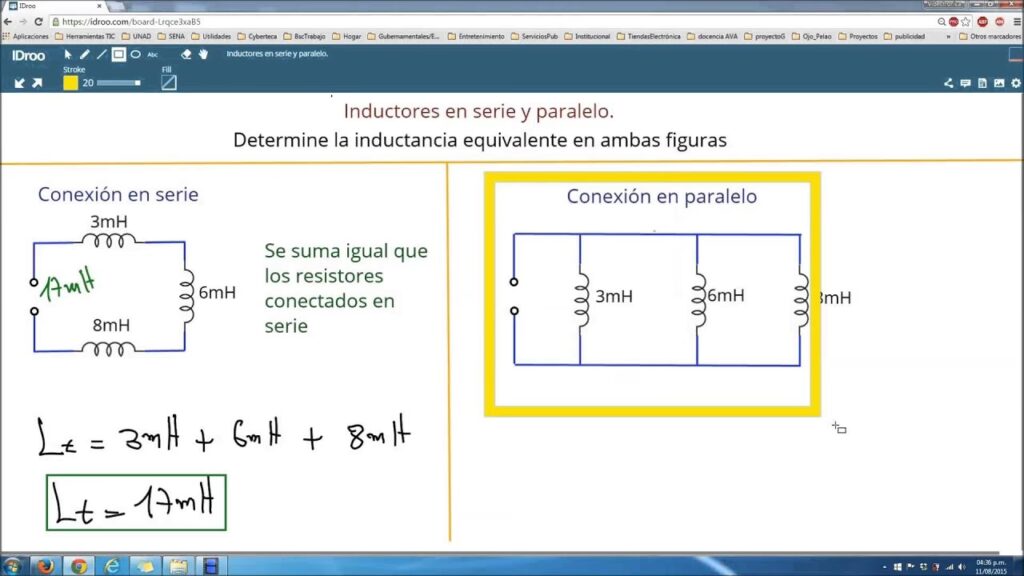

Bobinas Conectadas en Serie

Cuando las bobinas se conectan en serie, se unen de extremo a extremo, formando una única ruta para el flujo de corriente. Esto significa que la misma corriente que fluye a través de la primera bobina también fluye a través de la segunda, y así sucesivamente. En esta configuración, los campos magnéticos creados por cada bobina se suman, lo que resulta en una inductancia total mayor.

Fórmula para Bobinas en Serie

El cálculo de la inductancia equivalente para bobinas en serie es sorprendentemente simple. Si no hay acoplamiento magnético entre ellas (es decir, los campos magnéticos de una bobina no afectan significativamente a las otras, lo cual es una suposición común a menos que estén muy cerca o en el mismo núcleo), la inductancia total es simplemente la suma de las inductancias individuales. La fórmula es la siguiente:

L_eq = L1 + L2 + L3 + ... + Ln

Donde:

• L_eq es la inductancia equivalente total.
• L1, L2, L3, ..., Ln son las inductancias individuales de cada bobina.

Explicación Detallada

La razón por la cual las inductancias se suman en serie es análoga a cómo se suman las resistencias. Cada inductor en la cadena se opone al cambio de corriente de forma individual. Dado que la corriente es la misma a través de cada inductor, la fuerza contra el cambio de corriente total es la suma de las fuerzas individuales. Es como tener varios obstáculos consecutivos en un camino: cada obstáculo añade a la dificultad total de recorrer el camino. En términos de energía, la energía total almacenada en el campo magnético es la suma de la energía almacenada en cada inductor.

Ejemplo Numérico de Bobinas en Serie

Imaginemos que tenemos tres bobinas con las siguientes inductancias:

• L1 = 10 mH (milihenrios)
• L2 = 25 mH
• L3 = 15 mH

Para calcular la inductancia equivalente cuando están conectadas en serie, aplicamos la fórmula:

L_eq = L1 + L2 + L3

L_eq = 10 mH + 25 mH + 15 mH

L_eq = 50 mH

Por lo tanto, la inductancia equivalente de estas tres bobinas en serie es de 50 mH. Como se observa, la inductancia total siempre será mayor que la inductancia de la bobina individual más grande.

Bobinas Conectadas en Paralelo

Cuando las bobinas se conectan en paralelo, sus terminales se unen de forma que la corriente puede dividirse y fluir a través de múltiples caminos. En esta configuración, todas las bobinas comparten la misma caída de voltaje a través de ellas. La conexión en paralelo ofrece múltiples rutas para el flujo de corriente, lo que reduce la oposición total al cambio de corriente, resultando en una inductancia total menor.

Fórmula para Bobinas en Paralelo

El cálculo de la inductancia equivalente para bobinas en paralelo es más complejo que el de las conexiones en serie, pero sigue un patrón similar al de las resistencias en paralelo (o capacitores en serie). La fórmula general es la siguiente:

1/L_eq = 1/L1 + 1/L2 + 1/L3 + ... + 1/Ln

O, para despejar L_eq:

L_eq = 1 / (1/L1 + 1/L2 + 1/L3 + ... + 1/Ln)

Para el caso especial de solo dos bobinas en paralelo, la fórmula se simplifica a:

L_eq = (L1 * L2) / (L1 + L2)

Explicación Detallada

La lógica detrás de la fórmula para bobinas en paralelo radica en que al proporcionar múltiples caminos para la corriente, se reduce la impedancia total del circuito al cambio de corriente. Piénsalo como varias tuberías de agua conectadas en paralelo; el agua puede fluir más fácilmente a través de múltiples tuberías que a través de una sola, disminuyendo la resistencia general al flujo. De manera similar, en un circuito inductivo, la capacidad de la corriente para dividirse y fluir a través de varias bobinas reduce la inductancia total efectiva. La corriente se divide de forma inversa a la inductancia de cada rama, es decir, más corriente fluirá a través de la rama con menor inductancia.

Ejemplo Numérico de Bobinas en Paralelo

Consideremos dos bobinas con las siguientes inductancias:

• L1 = 20 mH
• L2 = 30 mH

Para calcular la inductancia equivalente cuando están conectadas en paralelo, podemos usar la fórmula simplificada para dos bobinas:

L_eq = (L1 * L2) / (L1 + L2)

L_eq = (20 mH * 30 mH) / (20 mH + 30 mH)

L_eq = 600 mH² / 50 mH

L_eq = 12 mH

Ahora, si tuviéramos una tercera bobina, L3 = 10 mH, y las tres estuvieran en paralelo, usaríamos la fórmula general:

1/L_eq = 1/L1 + 1/L2 + 1/L3

1/L_eq = 1/20 mH + 1/30 mH + 1/10 mH

Para sumar estas fracciones, encontramos un denominador común, que en este caso es 60 mH:

1/L_eq = 3/60 mH + 2/60 mH + 6/60 mH

1/L_eq = 11/60 mH

Ahora, invertimos para encontrar L_eq:

L_eq = 60 mH / 11

L_eq ≈ 5.45 mH

Observe que la inductancia total en paralelo siempre será menor que la inductancia de la bobina individual más pequeña, lo cual es una característica distintiva de las conexiones en paralelo.

Diferencias Clave entre Conexiones Serie y Paralelo

Aunque ambas configuraciones buscan modificar la inductancia total de un circuito, las diferencias entre ellas son fundamentales y afectan el comportamiento general del circuito. A continuación, se presenta una tabla comparativa para resumir estas distinciones.

Consideraciones Importantes: Inductancia Mutua

Es importante destacar que las fórmulas presentadas asumen que no hay inductancia mutua significativa entre las bobinas. La inductancia mutua ocurre cuando el campo magnético generado por una bobina induce un voltaje en otra bobina cercana. Si las bobinas están físicamente cerca una de la otra o comparten un mismo núcleo, la inductancia mutua puede ser un factor importante y complicar los cálculos. En estos casos, la inductancia total no es simplemente la suma o el inverso de la suma, sino que también incluye términos que consideran el acoplamiento magnético (M).

Para bobinas en serie con acoplamiento mutuo, la fórmula se convierte en L_eq = L1 + L2 +/- 2M, donde el signo depende de la orientación de las bobinas (si los campos se refuerzan o se cancelan). Para bobinas en paralelo con acoplamiento mutuo, los cálculos son aún más complejos y a menudo requieren el uso de matrices o software de simulación.

En la mayoría de las aplicaciones prácticas donde se utilizan estas fórmulas simples, se asume que las bobinas están lo suficientemente separadas o blindadas para que el acoplamiento mutuo sea insignificante. Sin embargo, en el diseño de transformadores o bobinas de acoplamiento, la inductancia mutua es precisamente la propiedad deseada.

Aplicaciones Prácticas de las Conexiones de Bobinas

El conocimiento sobre cómo combinar inductores es fundamental para el diseño de una amplia variedad de circuitos. Aquí algunas aplicaciones comunes:

• Filtros: Los inductores, junto con capacitores y resistencias, se utilizan para construir filtros que permiten o bloquean ciertas frecuencias. Por ejemplo, en un filtro de paso bajo, una inductancia en serie con la carga ayuda a bloquear las altas frecuencias.
• Circuitos Resonantes: En combinación con capacitores, las bobinas forman circuitos LC que resuenan a una frecuencia específica. Estos son cruciales en radios, sintonizadores y osciladores. Ajustar la inductancia total mediante combinaciones serie/paralelo permite sintonizar la frecuencia de resonancia.
• Fuentes de Alimentación: Los inductores se utilizan en fuentes de alimentación conmutadas (SMPS) para almacenar y transferir energía de manera eficiente, suavizando el rizado de la corriente.
• Chokes y Estranguladores: Se utilizan para bloquear el paso de corrientes alternas de alta frecuencia mientras permiten el paso de corrientes directas o de baja frecuencia.
• Transformadores: Aunque los transformadores son casos especiales de bobinas acopladas magnéticamente, la comprensión de la inductancia individual de sus devanados es un punto de partida para su análisis.

Preguntas Frecuentes (FAQ)

¿Por qué es importante calcular la inductancia equivalente?

Calcular la inductancia equivalente es crucial para predecir el comportamiento de un circuito. Permite a los diseñadores seleccionar los valores correctos de componentes, asegurar que el circuito funcione como se espera (por ejemplo, sintonizar una frecuencia específica en un filtro) y evitar errores que podrían llevar a un rendimiento deficiente o incluso a daños en los componentes.

¿La resistencia interna de las bobinas afecta estos cálculos?

Las fórmulas presentadas asumen bobinas ideales, es decir, sin resistencia interna (resistencia óhmica del cable). En la realidad, todas las bobinas tienen una resistencia interna (Rs) que puede ser significativa, especialmente en bobinas con muchas vueltas o con cable delgado. Esta resistencia se comporta como una resistencia en serie con la inductancia. Para cálculos precisos en circuitos reales, especialmente en alta frecuencia o con bobinas de baja calidad, esta resistencia debe ser considerada y puede afectar el factor de calidad (Q) de la bobina.

¿Qué sucede si una bobina falla en una configuración en serie o paralelo?

• En serie: Si una bobina en serie sufre un cortocircuito, la inductancia total disminuirá (la bobina cortocircuitada se convierte en un simple cable). Si sufre un circuito abierto (por ejemplo, el cable se rompe), el circuito completo se abrirá y no fluirá corriente, interrumpiendo el funcionamiento.
• En paralelo: Si una bobina en paralelo sufre un cortocircuito, cortocircuitará la fuente de alimentación (si es de baja impedancia) y probablemente causará una falla en el circuito o dañará la fuente. Si sufre un circuito abierto, la inductancia total aumentará (ya que se elimina un camino para la corriente), y la corriente se redistribuirá a través de las bobinas restantes.

¿Son estas fórmulas aplicables a bobinas con núcleos diferentes?

Sí, las fórmulas son aplicables independientemente del tipo de núcleo (aire, ferrita, hierro, etc.), siempre y cuando se conozca la inductancia individual de cada bobina (L1, L2, etc.). El tipo de núcleo simplemente influye en el valor de la inductancia individual de cada bobina antes de que se conecten en serie o paralelo.

Dominar el cálculo de la inductancia equivalente en configuraciones serie y paralelo es una habilidad esencial para cualquiera que trabaje con circuitos electrónicos. Aunque las fórmulas son directas, comprender el porqué detrás de ellas y las consideraciones prácticas como la inductancia mutua, te permitirá diseñar y analizar circuitos con mayor precisión y confianza. Ya sea que estés construyendo un filtro de audio, un circuito de potencia o un sistema de radiofrecuencia, la correcta manipulación de las bobinas es clave para el éxito de tu proyecto.
