Chaflanes: Importancia y Medición Precisa

En el vasto universo de la manufactura y la ingeniería, existen detalles que, aunque pequeños, son de una importancia mayúscula para la funcionalidad, seguridad y estética de cualquier pieza. Uno de estos elementos es el chaflán, una característica que a menudo se subestima o se considera meramente un toque final. Sin embargo, el chaflanado va mucho más allá de la apariencia; es un proceso crítico que mejora el rendimiento de los componentes, previene lesiones y facilita el ensamblaje. En esta guía completa, desglosaremos todo lo que necesitas saber sobre los chaflanes, desde su definición y propósito hasta las técnicas más avanzadas para su medición precisa.

¿Qué es un Chaflán?

Un chaflán es una superficie angulada mecanizada a lo largo de los bordes de una pieza de trabajo. Actúa como un área de transición suave entre dos caras intersecantes de un objeto, eliminando bordes afilados y potencialmente peligrosos. Aunque comúnmente se asocia con un ángulo de 45 grados, los chaflanes pueden tener diferentes tamaños y ángulos dependiendo de la aplicación específica. Su función principal no es solo estética, sino también práctica: proteger la pieza de daños, evitar cortes en los dedos y proporcionar una entrada suave para el ajuste de dos objetos. En los planos de diseño, los ingenieros pueden indicar el chaflán con un tamaño específico o simplemente con una nota como “romper todos los bordes” o “desbarbar todas las aristas vivas”, términos que son similares en su intención de suavizar los bordes.

Los chaflanes son características omnipresentes en la manufactura, presentes en una amplia gama de productos y componentes. Son especialmente comunes en aplicaciones de metalurgia para refinar acabados, pero también se encuentran en plásticos, vidrio reforzado e incluso en dispositivos electrónicos como relojes o teléfonos inteligentes, donde la interacción humana es constante. Su tamaño y forma se determinan cuidadosamente según la aplicación, buscando el equilibrio perfecto entre la funcionalidad, la resistencia y la estética requerida.

Chaflán vs. Avellanado, Bisel y Filete: Entendiendo las Diferencias

Aunque a menudo se confunden, es crucial diferenciar entre estos términos técnicos. Comprender sus particularidades es fundamental para una correcta interpretación de planos y una ejecución precisa en el taller.

Chaflán vs. Avellanado

No son exactamente lo mismo, aunque están relacionados. Los avellanados son, en esencia, un tipo de chaflán, pero se aplican exclusivamente a agujeros redondos. Otra distinción clave radica en los ángulos: los chaflanes suelen especificarse a 45 grados, mientras que los avellanados tienen ángulos comunes de 82, 90, 100 y 120 grados. Es importante notar que los ángulos de avellanado se muestran como el ángulo total entre dos lados opuestos, lo que duplica su ángulo especificado. Por ejemplo, un chaflán de 45 grados se representaría en el dibujo como un avellanado de 90 grados.

Chaflán vs. Bisel

Existe debate sobre si son idénticos. Una escuela de pensamiento sostiene que sí, mientras que otra argumenta diferencias fundamentales. Para estos últimos, un chaflán elimina la esquina afilada de una parte, mientras que un bisel es una superficie angulada continua entre dos lados paralelos de la pieza. En la práctica de la soldadura, tanto chaflanes como biseles son esenciales para preparar el metal, cortando un ángulo en el borde para crear una unión soldada más fuerte y completa.

Chaflán vs. Filete

A diferencia de los chaflanes y biseles que son angulados, los filetes son bordes redondeados en una pieza de trabajo. Su función principal es reducir la concentración de estrés y mejorar la ergonomía al manipular la pieza. Sin embargo, la geometría de un filete suele hacer que su mecanizado sea más costoso y lento que el de un chaflán, ya que requiere herramientas de radio específicas para cada tamaño de filete, mientras que una única herramienta de chaflán puede mecanizar varios tamaños.

La Importancia Fundamental de los Chaflanes

La implementación de chaflanes en el diseño y fabricación de piezas es una práctica de ingeniería con múltiples beneficios críticos. Lejos de ser un mero capricho estético, los chaflanes cumplen roles vitales que impactan directamente en la seguridad, la funcionalidad y la longevidad de los productos.

• Seguridad: Los bordes afilados son un riesgo evidente. Los chaflanes eliminan estas aristas cortantes, protegiendo tanto a los operadores durante el proceso de fabricación como a los usuarios finales del producto.
• Facilidad de Ensamblaje: En ensamblajes donde dos o más piezas deben encajar con precisión, un chaflán actúa como una "entrada" suave. Esto minimiza la fricción, reduce el riesgo de daños durante la inserción y acelera los procesos de montaje.
• Reducción de la Concentración de Estrés: Los bordes afilados son puntos de alta concentración de estrés, lo que los hace susceptibles a fracturas y fallas prematuras, especialmente bajo cargas o vibraciones. Al redondear o angular estos bordes, los chaflanes distribuyen mejor las fuerzas, aumentando la resistencia y la vida útil de la pieza.
• Mejora Estética: Aunque no es su función principal, un chaflán bien ejecutado confiere un acabado más profesional y agradable a la vista, lo que es especialmente importante en componentes expuestos o productos de consumo como los que encontramos en las industrias automotriz y aeroespacial.
• Prevención de Desgaste: En componentes mecánicos que interactúan entre sí, como los engranajes, los chaflanes en los bordes ayudan a prevenir el desgaste prematuro al evitar el contacto directo de aristas vivas, asegurando un funcionamiento más suave y duradero.
• Preparación para Soldadura: En la soldadura, los chaflanes y biseles son esenciales para crear una junta sólida y completa, permitiendo una mayor penetración del material de soldadura y una unión más fuerte.

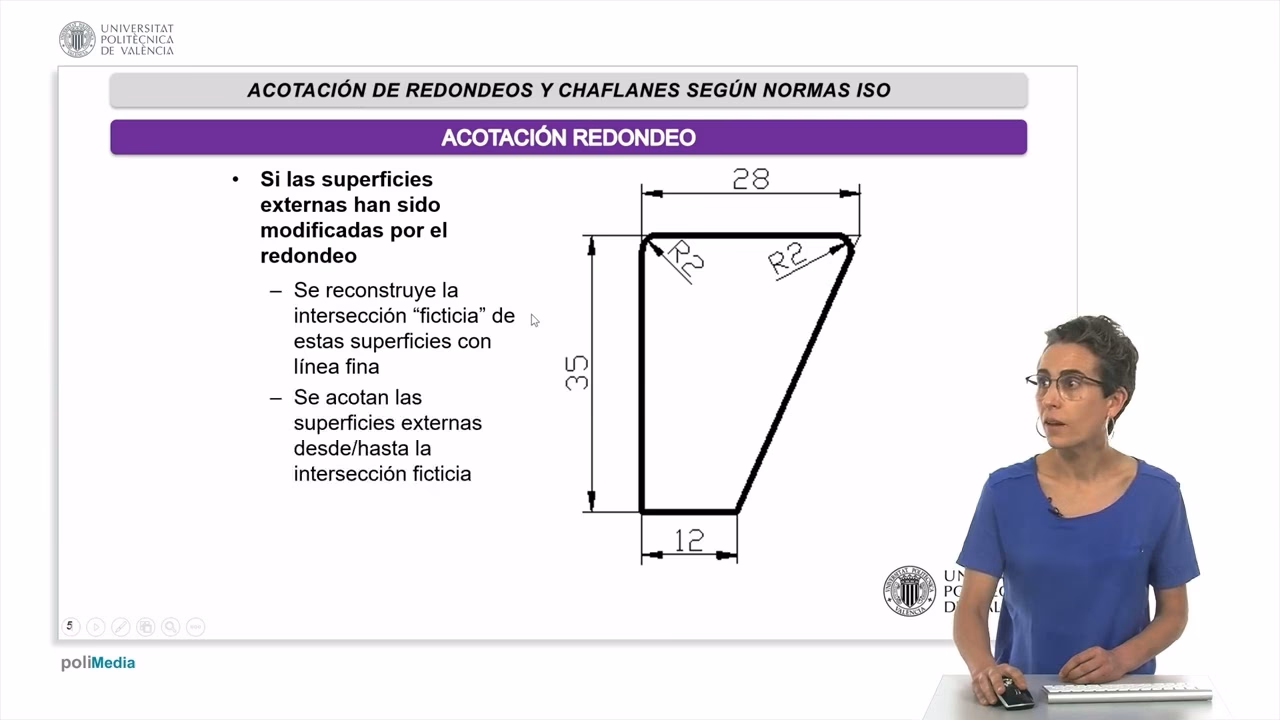

Dimensionamiento de Chaflanes: ¿Cómo se Indican en los Planos?

El dimensionamiento de los chaflanes en los planos de ingeniería se realiza principalmente de dos maneras, asegurando que el fabricante comprenda las especificaciones exactas:

1. Por longitud y ángulo: Esta es la forma más explícita. Se indica la longitud de uno de los catetos del triángulo que forma el chaflán y el ángulo que este forma con la superficie. Por ejemplo, un chaflán de 1.5 mm a 25 grados.
2. Por longitud por longitud (notación 'C'): Este método se usa comúnmente para chaflanes de 45 grados. Se utiliza la letra 'C' seguida de un número, por ejemplo, C3 o C5. La 'C' denota un chaflán de 45 grados, y el número indica la longitud (en milímetros, generalmente) de los dos lados iguales del triángulo rectángulo isósceles que forma el chaflán. Es decir, C3 significa un chaflán de 45 grados donde ambos catetos miden 3 mm. Este método simplifica la notación en el dibujo para el ángulo más común.

Cuando el chaflán no es de 45 grados, es imperativo que la superficie a la que se mide y el ángulo se muestren claramente en el dibujo para evitar ambigüedades.

¿Cómo Medir un Chaflán? Métodos y Herramientas

Una vez que el chaflán está dimensionado en el plano, el siguiente paso crítico es su medición para asegurar que cumple con las tolerancias. La precisión en esta etapa es fundamental, especialmente en industrias de alta exigencia como la automotriz y aeroespacial.

Métodos de Medición Tradicionales

Aunque útiles, estos métodos presentan ciertas limitaciones que analizaremos a continuación.

• Calibrador de Chaflanes (Chamfer Gauge): Diseñado específicamente para medir las dimensiones del chaflán. Posee un émbolo con resorte y un yunque que se asienta sobre la superficie chaflanada, midiendo su longitud y ángulo. Disponibles en versiones analógicas y digitales, estas últimas ofrecen mayor precisión y facilidad de uso, típicamente dentro de 0.01 mm (0.0004 pulgadas). Son herramientas convenientes para mediciones rápidas y manuales.

• Comparador Óptico: Utiliza una lente de aumento para ampliar y enfocar la geometría del chaflán. Los modelos digitales permiten trazar y medir la longitud y el ángulo del chaflán mediante controles de eje X e Y. Es un método más preciso que el calibrador manual, pero puede ser lento.



• Regla de Chaflanes (Chamfering Ruler): Mide las longitudes de los catetos de la superficie chaflanada. Simplemente se posiciona la regla en los lados horizontal y vertical de la pieza y se miden las longitudes de los catetos. Una vez obtenidas, se puede calcular el ángulo del chaflán utilizando trigonometría básica (por ejemplo, para un chaflán de 45 grados, los catetos serán iguales).

Limitaciones de las Herramientas de Medición Tradicionales

A pesar de su utilidad, los métodos tradicionales presentan desafíos significativos, especialmente en entornos de producción de alto volumen o donde la precisión crítica es un requisito:

• Velocidad: Métodos como la creación de un molde para medir con un comparador óptico pueden tomar de 15 a 30 minutos por característica, lo que se acumula rápidamente si se necesitan verificar múltiples chaflanes por pieza.
• Influencia Humana: La medición manual es inherentemente propensa a errores humanos y variaciones. La fuerza de contacto, la selección de puntos de medición y la interpretación de las lecturas varían entre operadores, lo que dificulta la obtención de datos cuantitativos consistentes.
• Dificultad para Automatizar: Los procesos de medición tradicionales son complejos de integrar en sistemas de producción automatizados, lo que limita la eficiencia y la consistencia que la automatización puede ofrecer.
• Captura de Datos Limitada: Estas herramientas a menudo no proporcionan un registro digital de las mediciones, lo que dificulta el seguimiento de tendencias de calidad, la auditoría y el cumplimiento de estándares industriales.
• Medición por puntos/líneas: Al intentar medir una superficie tridimensional como un chaflán con instrumentos que se basan en contacto puntual o lineal, se corre el riesgo de no capturar la forma real completa, sino una aproximación basada en superficies virtuales.

Soluciones Avanzadas para la Medición de Chaflanes

Para superar las limitaciones de los métodos tradicionales y satisfacer las demandas de precisión y velocidad de la manufactura moderna, han surgido soluciones de medición avanzadas:

• Perfilómetro Óptico 3D Serie VR (KEYENCE): Este sistema revolucionario captura con precisión la forma 3D completa de la superficie objetivo sin necesidad de contacto. Un escaneo 3D de la pieza en el plato se completa en tan solo un segundo, proporcionando mediciones de alta precisión de la forma 3D. Sus ventajas incluyen:

  • Sin Variación de Medición: Detecta automáticamente los bordes y dibuja líneas de perfil perfectamente perpendiculares, eliminando la variación en los resultados.
  • No Requiere Fijación: La medición se realiza simplemente colocando la pieza en el plato y presionando un botón. El sistema corrige automáticamente la posición, lo que permite que incluso operadores sin experiencia realicen mediciones de forma rápida y sencilla.
  • Registro Digital y Comparación: Los datos se capturan digitalmente, permitiendo comparar perfiles de piezas idénticas de diferentes lotes o condiciones de procesamiento, asegurando la trazabilidad y el control de calidad.

• GapGun Pro2: Un medidor de brechas digital de vanguardia, diseñado específicamente para tareas de precisión como la medición de chaflanes en entornos automotrices y aeroespaciales. Con su sensor T15M de alta resolución, el GapGun Pro2 está certificado para mediciones rápidas y precisas de chaflanes en un rango de 0.25 mm a 1.9 mm, con un sesgo de 15 micras o menos, incluso en materiales metálicos mecanizados. Sus beneficios clave son:

  • Velocidad Extrema: Un ciclo de medición de solo 1-2 segundos, reduciendo drásticamente el tiempo dedicado a los controles de calidad.
  • Alta Precisión y Confianza: Ofrece un sesgo máximo de 0.015 mm y una desviación estándar tan baja como 0.012 mm. Realiza múltiples capturas de imagen del chaflán, las procesa por separado y luego promedia los resultados, garantizando una alta confianza en la medición.
  • Facilidad de Uso: Su interfaz de pantalla táctil simplifica la navegación, incluso para operadores con mínima capacitación.
  • Auditoría Digital: Captura mediciones digitalmente, asegurando la trazabilidad y el cumplimiento de los estándares de la industria.
  • Versatilidad: Útil para diversas aplicaciones además de chaflanes, como radios, roturas de borde, holguras, escalones y ángulos.

Estas herramientas avanzadas ofrecen el nivel de rendimiento y confianza que se requiere en situaciones de alto riesgo, marcando un antes y un después en la cuantificación de chaflanes.

Fresas de Chaflanar: Simplificando la Operación

Para los maquinistas, la fresa de chaflanar es una herramienta indispensable. Diseñada para eliminar los bordes afilados de una pieza, esta herramienta deja una superficie angulada, típicamente un chaflán de 45 grados, haciendo que la pieza sea estéticamente atractiva, más fuerte y segura. Su versatilidad la convierte en una herramienta multifuncional, capaz de realizar diversas operaciones:

• Desbarbado: Utilizar una fresa de chaflanar para desbarbar una pieza durante una operación de mecanizado CNC ahorra tiempo y le da a la pieza un aspecto 'acabado'. La superficie de corte angulada de la herramienta es ideal para desbarbar, requiriendo solo un pequeño ajuste en el programa para realizar el corte superficial.
• Biselado: Aunque los términos 'chaflán' y 'bisel' a veces se usan indistintamente, son ligeramente diferentes. Un chaflán afecta parte del lado de una pieza de trabajo, principalmente el borde, mientras que un bisel se inclina por todo el lado de la pieza. En cualquier caso, la fresa de chaflanar puede mecanizarlos.
• Punteado y Avellanado: La perforación de un agujero puede requerir múltiples herramientas: una broca de puntear, una broca y un avellanador. La fresa de chaflanar puede realizar dos de estas operaciones simultáneamente. Utilizando una fresa de chaflanar afilada con un diámetro mayor que el agujero a perforar, el agujero se puntea y se avellana antes de ser perforado. Es importante recordar que los avellanados no siempre tienen ángulos de 90 grados, por lo que la fresa de chaflanar de 45 grados no será apropiada para cada agujero avellanado.
• Uniones a Inglete: Una fresa de chaflanar se utiliza a veces al hacer una unión a inglete. Al hacer un chaflán de 45 grados a lo largo del borde de dos piezas de madera y luego unirlas, se forma una esquina de 90 grados, ideal para marcos de cuadros.

El Papel de la Ingeniería Mecánica en los Procesos de Chaflanado

La ingeniería mecánica desempeña un papel crítico en el chaflanado, un proceso fundamental en aplicaciones de manufactura, mecanizado e ingeniería. Los ingenieros mecánicos son responsables de diseñar y desarrollar las máquinas y herramientas utilizadas en el proceso, como fresadoras de chaflanar, máquinas de chaflanado y muelas abrasivas, así como las herramientas de corte y accesorios. También determinan los parámetros óptimos para chaflanar una pieza, seleccionando la velocidad de corte, la velocidad de avance y la profundidad de corte adecuadas, considerando el material de la pieza y las dimensiones y tolerancias deseadas del borde biselado. Finalmente, participan en las pruebas y el control de calidad de las piezas chaflanadas, midiendo las dimensiones del borde biselado para asegurar que cumple con las especificaciones requeridas y probando la resistencia y durabilidad de la pieza para su propósito. Su experiencia es crucial para garantizar el éxito de las operaciones de chaflanado y la producción de bordes biselados de alta calidad en diversas industrias.

Mejores Prácticas en el Chaflanado

A menudo, el chaflanado es considerado un pensamiento secundario, lo que disminuye su valor. Sin embargo, debe verse como un paso esencial que añade un toque final que hace que toda la pieza luzca ordenada y profesional. Si bien es posible realizar chaflanes con herramientas manuales, el uso de una fresa de chaflanar garantiza consistencia, estética y seguridad en sus piezas. Es fundamental tomar los chaflanes en serio e invertir en las herramientas adecuadas que proporcionen a sus componentes una apariencia de alta calidad y un rendimiento óptimo.

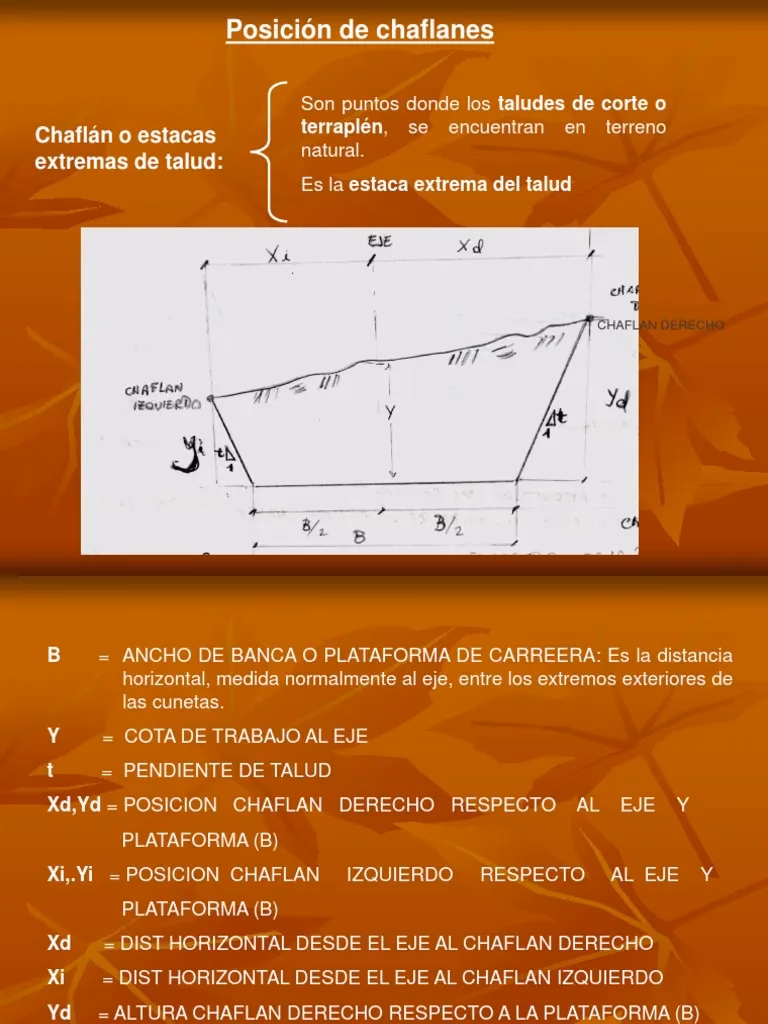

¿Cuánto Debe Medir un Chaflán?

La medida de un chaflán no es universal; depende completamente de la aplicación y el material. No existe una medida estándar única que se aplique a todos los contextos. Por ejemplo, en la construcción, un chaflán de concreto, que se usa para suavizar esquinas en estructuras o pavimentos, suele presentar una forma triangular y puede medir:

• 10 x 10 cm
• 15 x 15 cm
• 10 x 15 cm

Estas dimensiones son específicas para aplicaciones de construcción donde el chaflán cumple una función estructural y de durabilidad, además de estética. En contraste, en la manufactura de componentes mecánicos o electrónicos, los chaflanes pueden ser de fracciones de milímetro (por ejemplo, C0.5 o C1), ya que su propósito es más refinado: eliminar una rebaba microscópica, facilitar un ensamblaje preciso o reducir la concentración de estrés en un punto crítico. La medida adecuada siempre estará especificada en los planos de diseño o en las normativas técnicas pertinentes a la industria y al uso final de la pieza.

Preguntas Frecuentes sobre Chaflanes y su Medición

¿Por qué son tan importantes los chaflanes en la manufactura?

Los chaflanes son cruciales por varias razones: eliminan bordes afilados para mayor seguridad, facilitan el ensamblaje de piezas al proporcionar una entrada suave, reducen la concentración de estrés para mejorar la durabilidad, previenen el desgaste en componentes que interactúan y mejoran la estética general del producto.

¿Cuál es la diferencia principal entre un chaflán y un avellanado?

Aunque un avellanado es un tipo de chaflán, la diferencia clave es que los avellanados se aplican solo a agujeros redondos y suelen tener ángulos diferentes a los 45 grados típicos de los chaflanes (como 82, 90, 100 o 120 grados), indicando el ángulo total del cono.

¿Cómo se indica un chaflán de 45 grados en un plano?

Un chaflán de 45 grados se indica comúnmente con la notación 'C' seguida de un número, por ejemplo, C3 o C5. La 'C' significa chaflán y el número indica la longitud (en mm) de los dos lados iguales del triángulo rectángulo isósceles que forma el chaflán.

¿Qué herramientas tradicionales se utilizan para medir chaflanes y cuáles son sus limitaciones?

Las herramientas tradicionales incluyen calibradores de chaflanes, comparadores ópticos y reglas de chaflanes. Sus limitaciones principales son la lentitud, la susceptibilidad al error humano, la dificultad para la automatización y la limitada captura de datos digitales.

¿Cuáles son las ventajas de las soluciones avanzadas para la medición de chaflanes?

Las soluciones avanzadas como el Perfilómetro Óptico 3D (VR Series) y el GapGun Pro2 ofrecen velocidad, alta precisión, la capacidad de medir sin contacto, no requieren fijación estricta de la pieza, y proporcionan un registro digital de las mediciones, lo que facilita el control de calidad y la trazabilidad.

¿Qué otras operaciones puede realizar una fresa de chaflanar?

Además de chaflanar, una fresa de chaflanar es versátil y puede utilizarse para desbarbar (eliminar rebabas), biselar (crear una pendiente en un borde largo), puntear (marcar el centro para un taladro) y avellanar (crear un asiento cónico para la cabeza de un tornillo), y en la creación de uniones a inglete.

Conclusión

La medición precisa de los chaflanes es un pilar fundamental en la manufactura moderna, especialmente en sectores que demandan los más altos estándares de calidad y rendimiento. Desde la seguridad del operario hasta la funcionalidad impecable de un componente crítico, el chaflán es una característica que no puede ser ignorada. Si bien las herramientas tradicionales han servido bien a la industria durante décadas, la evolución tecnológica nos ha brindado soluciones avanzadas que ofrecen una velocidad, precisión y confiabilidad sin precedentes. Comprender la importancia de los chaflanes, cómo se dimensionan y las mejores prácticas para su medición, es esencial para garantizar la excelencia en cada pieza producida. Invertir en el conocimiento y las herramientas adecuadas no solo optimiza los procesos, sino que eleva la calidad y la competitividad en el desafiante mundo de la ingeniería y la fabricación.
