El Cálculo de Corte y Relleno en Obras Civiles

En el vasto mundo de la ingeniería civil y la construcción, el movimiento de tierras es una de las operaciones más fundamentales y, a menudo, la más costosa. Desde la construcción de carreteras y vías férreas hasta la preparación de terrenos para edificaciones, la gestión eficiente de grandes volúmenes de tierra y piedra es crucial. Es aquí donde entra en juego un concepto vital conocido como "corte y relleno", una práctica que busca equilibrar el movimiento de masa para optimizar recursos y minimizar costos.

El objetivo principal del corte y relleno es la conservación de energía y la maximización del uso de los materiales existentes en el sitio, evitando así la necesidad de importar o exportar grandes cantidades de tierra. Aunque es un proceso común, puede ser exhaustivo, demandando una gran cantidad de mano de obra. Un error en esta etapa puede llevar a costosos retrabajos y retrasos significativos. Para eludir tales inconvenientes, los planificadores de proyectos recurren a mapas de corte y relleno detallados e inteligentes, que sirven como guías exhaustivas para los equipos de excavación, asegurando el uso más eficiente de la masa de tierra y la fuerza laboral.

¿Qué es el Corte y Relleno?

Entonces, ¿qué significa exactamente "corte y relleno"? En esencia, la excavación de corte y relleno, también conocida como excavación y terraplén, implica la eliminación (corte) de tierra de áreas elevadas para luego utilizarla en el relleno de áreas más bajas, con el fin de crear una superficie nivelada o con la pendiente deseada. Este proceso no solo equilibra el movimiento de tierra, sino que también reduce la necesidad de material importado y es fundamental para preparar los sitios para la construcción.

Los dos términos se definen de la siguiente manera:

• Corte: Se refiere a la tierra que se extrae o excava de un área.
• Relleno: Es la tierra que se deposita o introduce en un área para elevar su nivel.

Cuando se construyen ferrocarriles, carreteras o canales, el material extraído (corte) a menudo se utiliza para rellenar colinas cercanas o crear terraplenes. Este proceso se lleva a cabo generalmente con equipos de movimiento de tierras, como excavadoras y topadoras, que trasladan la tierra de los puntos de corte a camiones de volteo, los cuales la transportan a los puntos de relleno. Una vez que la tierra se transfiere al lugar de relleno, se procede a su compactación con un compactador de rodillo o de placa. Este paso es esencial, ya que elimina el aire del suelo antes de cualquier construcción, previniendo así el movimiento y asentamiento de la tierra durante o después del proceso constructivo, lo cual podría dañar la cimentación y las características del edificio.

En la excavación de corte y relleno, la meta final es conservar la masa de tierra lo más posible. Tener más corte que relleno implica que los gestores del proyecto deberán encontrar un lugar para desechar el exceso de roca y suelo. Por otro lado, tener más relleno que corte significa que se necesitará traer tierra de otra ubicación. Ambos escenarios resultan en costos adicionales de material, mano de obra y equipo. Para evitar la importación o remoción de masa excesiva, los procesos de corte y relleno se planifican de manera que la masa de corte y la masa de relleno sean aproximadamente iguales.

La Importancia de los Mapas de Corte y Relleno

Aunque el corte y relleno es efectivo para conservar masa, también es un proceso costoso. El costo de este tipo de excavación se incrementa a medida que se mueve más tierra y se requiere más equipo y mano de obra. Para ayudar a maximizar el uso de la tierra, el equipo y la mano de obra, los planificadores del sitio suelen utilizar lo que se conoce como un mapa de corte y relleno.

Cuando se planifican áreas donde se requiere corte y relleno, los diseñadores crean planos llamados diagramas de corte y relleno. Estos diagramas ilustran todas las áreas donde se requiere corte o relleno. Dichos mapas se generan tomando mediciones de alta precisión de la topografía y elevación existentes, y luego superponiendo un mapa de la topografía deseada. En estos mapas, el corte y el relleno se definen de la siguiente manera:

• Corte: Áreas donde la elevación existente supera la elevación deseada.
• Relleno: Áreas donde la topografía existente se encuentra por debajo de la línea de elevación deseada.

Los mapas de corte y relleno se crean típicamente en dos variedades: diagramas bidimensionales y modelos tridimensionales.

Diagramas Bidimensionales vs. Tridimensionales

La elección entre un modelo bidimensional y uno tridimensional debe depender del nivel de exactitud requerido para el proyecto. Proyectos de menor escala con necesidades limitadas de corte y relleno pueden no requerir más que diagramas bidimensionales. Sin embargo, proyectos más grandes y costosos generalmente exigirán la exactitud proporcionada por un diagrama tridimensional. Más allá de esta diferencia, la capacidad de usar un tipo de diagrama sobre otro depende del acceso al sitio y la disponibilidad de equipo.

Características del Terreno en los Mapas de Corte y Relleno

Los mapas de corte y relleno contienen muchas de las mismas características topográficas que los mapas tradicionales, aunque a menudo también incluyen elevaciones con fines de cálculo. Algunas de las características comunes del terreno incluidas en los mapas de corte y relleno son:

• Colina: Un área de terreno elevado donde el suelo se eleva en una pendiente. Se muestran con líneas de contorno que forman círculos concéntricos.
• Silla de montar: Un punto bajo entre dos puntos de terreno alto. Puede aparecer como terreno bajo entre dos colinas o una ruptura a lo largo de una cresta.
• Valle: Aparece como una larga depresión en la tierra y generalmente contiene un arroyo o río. Se representan con líneas de contorno en forma de U o V con el extremo cerrado apuntando hacia arriba.
• Cresta: Un área con pendiente pronunciada y terreno alto en un lado. Se muestran con líneas de contorno en forma de U o V con el extremo cerrado apuntando lejos del terreno más alto.
• Depresión: Puntos bajos o sumideros en el suelo. Se notan por líneas de contorno cerradas con marcas de verificación que apuntan a áreas más bajas.
• Acantilado: Una caída repentina, apareciendo como un cambio de elevación vertical o casi vertical. Las líneas de contorno están extremadamente juntas o superpuestas.

A partir del mapa completo, el corte y relleno se puede planificar en torno a las características topográficas existentes. Comúnmente, un mapa con estas características se utiliza como base, con el proyecto final superpuesto para determinar las áreas de corte y relleno potenciales.

Métodos para Calcular el Corte y Relleno

Una vez que se ha determinado la necesidad de excavación de corte y relleno y se tiene una idea del método de mapeo a utilizar, el siguiente paso crucial es calcular el volumen de corte y relleno necesario para planificar la mano de obra y estimar los costos del proyecto. El método de cálculo depende en gran medida de la complejidad del proyecto y las herramientas disponibles.

Aunque existen numerosos productos de software que generan mapas de corte y relleno y optimizan automáticamente los proyectos, los métodos manuales siguen siendo relevantes para proyectos más pequeños o para comprender los principios subyacentes. A continuación, se detallan algunos de los métodos de cálculo más comunes:

1. Método de Secciones Transversales

Este es un método común utilizado con los diagramas bidimensionales. Consiste en medir las secciones transversales de los niveles de terreno existentes y propuestos a intervalos regulares a lo largo del sitio. El área de corte y relleno se determina para cada sección transversal. Luego, las secciones transversales adyacentes se comparan, y el promedio de sus áreas de corte y relleno se multiplica por la distancia entre ellas. Este proceso se repite para cada par de secciones adyacentes, y los volúmenes totales se suman para obtener los volúmenes completos de corte y relleno del proyecto.

El método de secciones transversales es considerablemente más lento que los métodos automáticos, y su exactitud depende de la distancia establecida entre las secciones. Secciones más cercanas resultan en mayor precisión pero requieren más tiempo de cálculo, mientras que secciones más distantes son menos precisas pero más rápidas.

2. Método de la Cuadrícula

El método de la cuadrícula implica dibujar una cuadrícula sobre el plano del proyecto de movimiento de tierras. Para cada nodo de la cuadrícula, se determina el nivel del terreno existente y propuesto, y se calcula el corte o relleno requerido. Una vez calculada la profundidad de corte o relleno, este valor se multiplica por el área de la celda de la cuadrícula. Esto se hace para cada cuadrado de la cuadrícula, y luego los volúmenes se suman para determinar los volúmenes totales de corte y relleno del proyecto.

Al igual que el método de secciones transversales, el método de la cuadrícula lleva tiempo de implementar y es significativamente más laborioso que cualquier sistema automático. Además, la precisión del método de la cuadrícula depende del tamaño de la celda de la cuadrícula. Celdas más grandes requieren menos tiempo de cálculo pero son menos precisas, mientras que celdas más pequeñas son más precisas pero toman más tiempo.

3. Métodos Automatizados

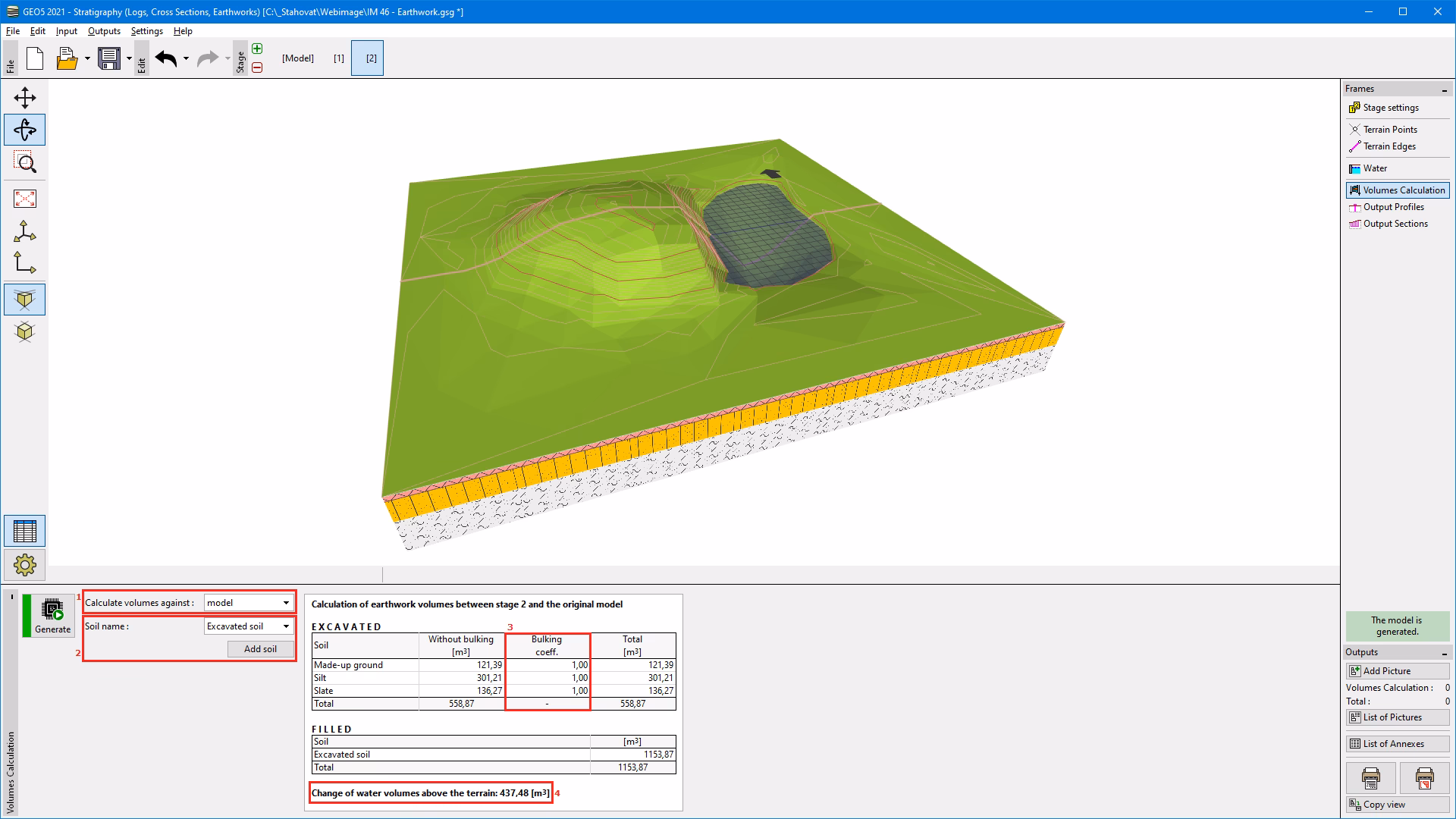

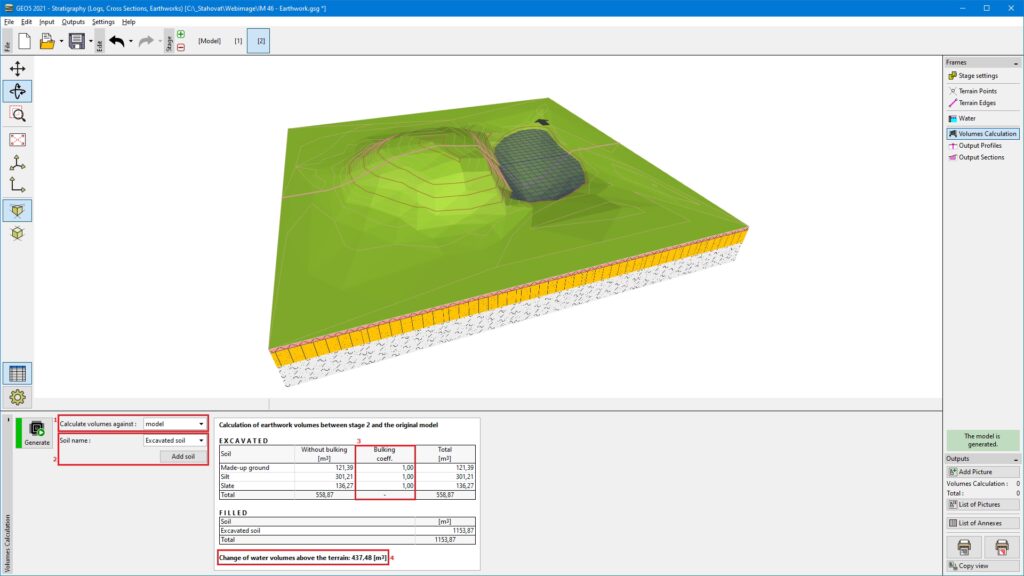

Si se utiliza software de movimiento de tierras, es probable que no sea necesario recurrir a los métodos manuales. En su lugar, el software realizará los cálculos automáticamente. Cabe señalar que estos sistemas son más rápidos, pero no inherentemente más precisos; por ejemplo, algunos cálculos de software se basan en versiones de alta densidad de los métodos de secciones transversales o de cuadrícula. Sin embargo, los sistemas automatizados a menudo utilizan métodos de cálculo más sofisticados, como el método del prisma triangular.

El método del prisma triangular es un método de cálculo común para movimientos de tierras y es preferido por su excelente precisión. Sin embargo, debe completarse utilizando software debido a su complejidad técnica. Este método comienza triangulando el terreno existente para crear una superficie continua de triángulos conectados. El mismo método se utiliza para modelar el terreno deseado. Una vez que ambas superficies están completas, las triangulaciones se fusionan para crear una tercera triangulación. Una vez fusionadas, el corte y relleno se calcula tomando los volúmenes de los triángulos generados y sumándolos. Debido a la excelente representación de los terrenos existentes y deseados, este método ofrece una representación superior de los volúmenes para proyectos de corte y relleno.

Tecnologías y Herramientas para el Mapeo de Corte y Relleno

Cuando se prioriza la conservación de energía y la maximización de recursos, es esencial utilizar las tecnologías y herramientas más eficientes para el mapeo de corte y relleno. Contar con los recursos adecuados permitirá mapear con seguridad el lugar de trabajo y mejorar el control sobre los resultados del proyecto.

Diversas tecnologías y aplicaciones de software modernas, incluyendo el modelado 3D, los levantamientos con drones y los sistemas GPS o GNSS, generan mapas de corte y relleno precisos de manera rápida y eficiente. Ofrecen los datos en tiempo real necesarios para tomar decisiones informadas sobre la asignación de recursos, estimaciones de costos y otros detalles del proyecto.

Modelado 3D

Los modelos 3D crean un mapa de corte y relleno detallado y fácil de entender del lugar de trabajo. Con modelos realistas de su proyecto, se pueden completar los cálculos necesarios de manera sencilla y precisa para garantizar la optimización de los recursos y la eficiencia.

Beneficios del modelado 3D:

• Precisión: Proporciona una réplica a escala del lugar de trabajo, permitiendo mediciones precisas de acopios, pendientes y otras características esenciales del proyecto.
• Ahorro de costos: Ayuda a mover la tierra de manera lógica y precisa, reduciendo los costos de mano de obra, equipo y material.
• Comunicación: Ofrece una visualización realista del lugar de trabajo, proporcionando una comprensión clara del alcance del proyecto para ingenieros y clientes.

Levantamientos con Drones

Los drones vuelan a baja altitud para producir imágenes de alta resolución de la elevación y topografía existentes. Las imágenes detalladas que capturan permiten tomar mediciones precisas para un mapeo exacto de corte y relleno.

Beneficios de los levantamientos con drones:

• Mayor seguridad: Los drones pueden acceder a áreas difíciles de alcanzar e incluso peligrosas, aumentando la seguridad y eficiencia de la fuerza laboral.
• Operaciones continuas: Al volar por encima del lugar de trabajo, los drones no interfieren con las operaciones en curso.
• Fiabilidad mejorada: Permiten recopilar datos de forma rápida y precisa, mapear la topografía y medir acopios desde múltiples ángulos.
• Ahorro de tiempo: Son más rápidos que muchos otros métodos manuales, especialmente al permitir mediciones y mapeo desde una única ubicación.
• Menor gasto: Con menos tiempo de inactividad, mayor asequibilidad y procesos más rápidos, los drones pueden ayudar a ahorrar costos.

Sistemas GPS/GNSS

Los sistemas de posicionamiento global (GPS) y los sistemas globales de navegación por satélite (GNSS) son herramientas valiosas que optimizan los procesos de mapeo de corte y relleno. El uso de GPS o GNSS en el lugar de trabajo permite:

• Tomar decisiones informadas: Ofrecen datos precisos en tiempo real, ayudando a tomar decisiones que mejoran la eficiencia.
• Ahorrar tiempo y dinero: Las herramientas avanzadas permiten realizar cálculos precisos de forma rápida y sencilla, ahorrando tiempo y esfuerzo.
• Mejorar la seguridad: Ofrecen mayor seguridad al poder operarse a distancia con altos niveles de precisión y fiabilidad.
• Aumentar la eficiencia: Al proporcionar mayor precisión que algunos métodos de medición manual, reducen errores que de otro modo aumentarían los costos y el tiempo.

Desafíos Comunes y Soluciones en el Mapeo de Corte y Relleno

Los cálculos exactos de corte y relleno son vitales en cada etapa del proyecto. Es esencial abordar los desafíos del mapeo, como la precisión de los datos, las condiciones variables del sitio y la estabilidad de las pendientes, para asegurar que el proyecto avance a tiempo y dentro del presupuesto. Con técnicas de topografía adecuadas, métodos de validación de datos y prácticas de gestión de riesgos, se pueden mitigar los desafíos del mapeo de corte y relleno y optimizar los proyectos.

1. Precisión de los Datos

Los esfuerzos precisos de excavación de corte y relleno ahorrarán tiempo, reducirán los costos de mano de obra y mejorarán la eficiencia operativa, pero lograr la precisión que requiere el mapeo de corte y relleno puede ser un desafío. Los procesos de corte y relleno dependen de información precisa sobre la topografía, los acopios y otros detalles del lugar de trabajo para garantizar la optimización de los recursos y la progresión fluida del proyecto.

La precisión de los datos comienza con la forma en que se recopilan. Las modernas tecnologías y software de mapeo de corte y relleno permiten recopilar datos correctos desde el inicio del proyecto. Si se inicia el proyecto con datos de calidad, se estará mejor equipado para crear resultados de calidad. También se puede mejorar la precisión de los datos mediante métodos de validación de datos, verificando que la información recopilada sea correcta y se alinee con las especificaciones del proyecto.

2. Condiciones Variables del Sitio

Los lugares de trabajo a menudo tienen condiciones de sitio variables, especialmente cuando el proyecto cubre un área extensa. Múltiples terrenos, pendientes y calidades de suelo pueden añadir complejidades al mapeo y las operaciones de corte y relleno. El mapeo preciso del lugar de trabajo es esencial para el éxito del proyecto, especialmente al gestionar múltiples variables.

Incluso si el sitio es relativamente pequeño o el terreno es consistente en toda el área, se pueden experimentar cambios en las condiciones del sitio con el tiempo. El lugar de trabajo es susceptible al clima, la erosión y otros factores naturales e incontrolables, lo que lleva a condiciones variables durante la duración del proyecto. Es importante monitorear y gestionar estas variaciones para garantizar la seguridad y estabilidad del lugar de trabajo.

Comenzar el proyecto con técnicas de topografía adecuadas permitirá mitigar los desafíos de las condiciones cambiantes del sitio. El monitoreo continuo del sitio con las herramientas y tecnologías adecuadas también puede ayudar a gestionar las condiciones del sitio mediante:

• Creación de mapas de corte y relleno precisos que consideren las condiciones variables.
• Impulso de la eficiencia y productividad.
• Ahorro de tiempo y costos significativos.

3. Estabilidad de la Pendiente

Una pendiente estable puede soportar su propio peso y otras fuerzas externas sin desplazamiento de suelo o roca. Crear esta estabilidad es esencial en las operaciones de corte y relleno. El suelo aireado o las pendientes de corte y relleno mal calculadas pueden llevar a problemas significativos más adelante en el proyecto.

Las pendientes de corte y relleno equilibradas, estables y seguras se pueden lograr con una recopilación y mapeo precisos de datos. Las herramientas y tecnologías modernas pueden aportar la precisión que su lugar de trabajo necesita para mitigar los desafíos de estabilidad de las pendientes y garantizar la seguridad y eficiencia. También se pueden gestionar los riesgos de estabilidad de las pendientes utilizando prácticas de gestión de riesgos que mejoren el mapeo de corte y relleno y garanticen la precisión. Considere implementar procedimientos como la identificación de riesgos, la evaluación del impacto potencial, la preparación de una respuesta y el monitoreo constante de las condiciones.

Preguntas Frecuentes sobre el Cálculo de Corte y Relleno

¿Por qué es tan importante el equilibrio entre corte y relleno?

Es crucial para la eficiencia y el costo. Un desequilibrio significa que tendrás que desechar el exceso de material (corte) o importar material adicional (relleno), ambos conllevan costos significativos de transporte, mano de obra y equipo.

¿Qué herramientas se utilizan para medir el terreno para el corte y relleno?

Tradicionalmente, se usan equipos de topografía como estaciones totales. Hoy en día, las tecnologías modernas incluyen drones con cámaras de alta resolución y sistemas GPS/GNSS que proporcionan datos extremadamente precisos.

¿Puedo realizar cálculos de corte y relleno manualmente?

Sí, métodos como el de secciones transversales y el de la cuadrícula son manuales. Sin embargo, para proyectos grandes y complejos, se recomienda encarecidamente el uso de software especializado debido a la mayor precisión y eficiencia que ofrecen.

¿Qué ventajas ofrecen los modelos 3D sobre los diagramas 2D?

Los modelos 3D proporcionan una representación más realista y comprensible del terreno, mayor precisión en los cálculos de volumen y facilitan la comunicación del proyecto a todas las partes interesadas.

¿Cómo se asegura la estabilidad de las pendientes en un proyecto de corte y relleno?

Se asegura mediante cálculos precisos basados en datos topográficos exactos, el uso de software avanzado, y la aplicación de buenas prácticas de ingeniería geotécnica y gestión de riesgos para diseñar y construir pendientes estables.

Conclusión

El proceso de corte y relleno es extraordinariamente útil en proyectos de excavación residenciales, comerciales y de infraestructura vial. Sin embargo, aunque aprovecha el terreno existente, requiere una planificación detallada para ser lo más efectivo posible. Para lograr este objetivo, los planificadores de proyectos necesitan mapas de corte y relleno exhaustivos, lo que implica equipos de topografía para obtener información del terreno y software para procesar y visualizar los datos de manera significativa. La inversión en estas herramientas y en la experiencia de profesionales especializados no solo garantiza la precisión de los cálculos, sino que también se traduce en una mayor rentabilidad y seguridad en cada obra.
