¿Cómo Calcular el Volumen en ArcGIS de Forma Precisa?

El cálculo de volumen es una tarea fundamental en numerosas disciplinas, desde la ingeniería civil y la minería hasta la gestión ambiental y la planificación urbana. Determinar la cantidad de material a mover, rellenar o excavar es crucial para la estimación de costos, la logística y la toma de decisiones informadas en cualquier proyecto que involucre modificaciones del terreno. En el ámbito de los Sistemas de Información Geográfica (GIS), ArcGIS se posiciona como una herramienta excepcionalmente potente para llevar a cabo estas mediciones con alta precisión, aprovechando la riqueza de los datos espaciales.

Este artículo explorará en detalle el proceso de cálculo de volumen en ArcGIS, desglosando los conceptos clave, las herramientas necesarias y las mejores prácticas para obtener resultados fiables. Nos centraremos en cómo la combinación de datos ráster de elevación y las opciones de superficie base permiten cuantificar con exactitud el volumen de cualquier característica georreferenciada.

La Importancia del Cálculo de Volumen en el Contexto GIS

En un mundo donde la información espacial es cada vez más valorada, la capacidad de cuantificar características tridimensionales del terreno es indispensable. El cálculo de volumen en ArcGIS no es solo una operación matemática; es una funcionalidad que permite resolver problemas complejos en el mundo real. Por ejemplo, en proyectos de construcción, permite estimar el volumen de tierra a excavar para los cimientos de un edificio o el volumen de material necesario para crear un terraplén. En la minería, es vital para calcular las reservas de mineral o el volumen de estéril a remover. Para la gestión ambiental, ayuda a cuantificar la erosión o la acumulación de sedimentos en cuerpos de agua. La versatilidad de esta herramienta la convierte en un pilar para la toma de decisiones basadas en datos espaciales.

La base para estas mediciones son los datos ráster de elevación. Estos pueden ser Modelos Digitales de Elevación (DEM), que representan la topografía del terreno desnudo; Modelos Digitales de Superficie (DSM), que incluyen la elevación de edificios, árboles y otras características sobre el terreno; o Modelos Digitales del Terreno (DTM), que son una representación más refinada del terreno desnudo, a menudo incluyendo características lineales y puntuales para una mayor precisión. Para calcular el volumen de objetos o características que se elevan sobre la superficie del suelo, como edificios, montones de escombros o pilas de materiales, se recomienda encarecidamente utilizar un DSM, ya que este modelo captura la elevación de las características por encima del terreno base, lo que es fundamental para mediciones precisas de volumen de objetos.

Preparando Sus Datos para el Cálculo de Volumen

Antes de sumergirse en el cálculo, es crucial asegurar que sus datos estén correctamente preparados. La herramienta de volumen en ArcGIS opera sobre datasets ráster georreferenciados que representen una superficie de elevación. Esto significa que cada píxel del ráster debe tener una ubicación geográfica definida y un valor de elevación (z-value) asociado. Los formatos comunes incluyen rásteres georreferenciados estándar, datasets de mosaico o servicios de imágenes.

El primer paso es identificar el dataset de elevación adecuado para su área de interés. Como se mencionó, la elección entre un DSM, DTM o DEM dependerá de lo que se desee medir. Si el objetivo es el volumen de una pila de carbón, un edificio o un vertedero, un DSM será la opción más adecuada, ya que encapsula la elevación de estos objetos. Si se trata de un corte o relleno en el terreno natural, un DTM o DEM podría ser suficiente.

La precisión del cálculo de volumen está directamente relacionada con la resolución y la calidad del dataset de elevación. Un ráster con una resolución espacial más fina (píxeles más pequeños) generalmente proporcionará resultados más detallados, pero también requerirá mayor capacidad de procesamiento. Asegúrese de que su dataset de elevación cubra completamente el área de interés donde se encuentra la característica cuyo volumen desea calcular.

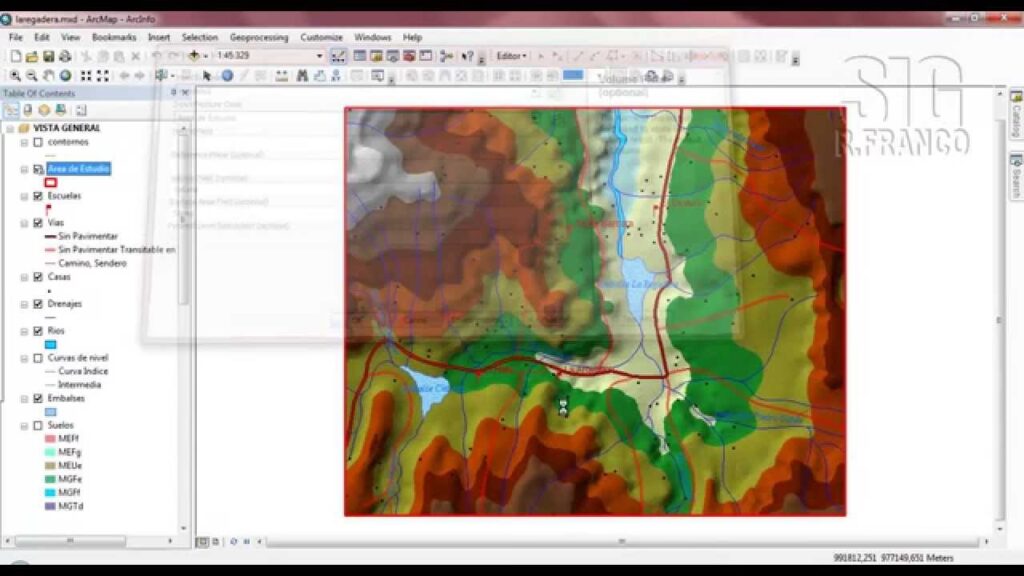

El Proceso Detallado de Cálculo de Volumen en ArcGIS

ArcGIS simplifica el cálculo de volumen a través de una herramienta intuitiva que se encuentra en la Galería de Medición. El flujo de trabajo general implica dibujar un polígono alrededor de la característica de interés sobre la superficie de elevación. A continuación, se detallan los pasos:

1. Acceder a la Herramienta Volumen: En ArcGIS Pro, la herramienta de volumen se encuentra dentro de la pestaña 'Mapa' en el grupo 'Medición' (o 'Mensuration' en inglés). Busque el icono de la herramienta 'Volumen'.
2. Seleccionar la Superficie de Elevación: Una vez activada la herramienta, deberá especificar el dataset ráster de elevación (DSM, DTM, DEM, etc.) que servirá como base para el cálculo. Este es el dataset que contiene los valores z de la superficie.
3. Dibujar el Polígono de Interés: Utilice las herramientas de dibujo para trazar un polígono que delimite con precisión la característica cuyo volumen desea medir. Este polígono define la extensión horizontal del cálculo. Es fundamental que el contorno sea lo más exacto posible para asegurar la precisión del resultado.
4. Definir la Superficie Base: Este es un paso crítico y uno de los aspectos más importantes del cálculo de volumen. La Superficie Base es la superficie de referencia a partir de la cual se calcula el volumen. ArcGIS ofrece varias opciones para definir esta superficie, y la elección correcta es vital para obtener resultados significativos. Exploraremos estas opciones en la siguiente sección.
5. Interpretar los Resultados: Una vez que el polígono está dibujado y la superficie base definida, ArcGIS calculará y mostrará los resultados del volumen. Estos resultados se presentan típicamente en el mapa, en un panel de resultados dedicado y, a menudo, en un informe de medición detallado. El informe incluirá valores como el volumen de corte, el volumen de relleno y el volumen total.

Comprendiendo las Opciones de Superficie Base

La elección de la superficie base es fundamental porque establece el punto de partida para las mediciones de volumen. Es la referencia contra la cual se compara la superficie de elevación real dentro de su polígono para determinar las áreas de corte (material por encima de la base) y relleno (material por debajo de la base). ArcGIS ofrece las siguientes opciones:

• Constante: Esta opción permite al usuario definir un valor Z específico. Esto crea una superficie base plana y horizontal a esa elevación constante. Es ideal para escenarios donde se conoce una elevación de referencia, como el nivel del mar, una cota de construcción específica, o si se desea calcular el volumen por encima o por debajo de un plano de referencia fijo. Por ejemplo, para calcular el volumen de agua en un embalse hasta cierto nivel de desbordamiento.
• Interpolar: Con esta opción, ArcGIS utiliza los valores Z de cada vértice del polígono que usted ha dibujado para interpolar una superficie base tridimensional. Esta superficie base no es plana, sino que sigue la topografía subyacente de los vértices del boceto. Es particularmente útil cuando se necesita calcular el volumen de un área que tiene una inclinación natural y se desea una superficie base que refleje esa inclinación. Por ejemplo, para estimar el volumen de excavación o relleno necesario para nivelar una parcela con pendiente.
• Mínimo: Esta opción define una superficie base plana horizontal utilizando el valor Z mínimo encontrado entre todos los vértices de su polígono. Es útil cuando se desea calcular el volumen por encima del punto más bajo dentro de su área de interés, creando una 'piscina' virtual a la menor elevación.
• Máximo: Similar a la opción 'Mínimo', pero define una superficie base plana horizontal utilizando el valor Z máximo encontrado entre los vértices de su polígono. Esto es útil para calcular el volumen por debajo del punto más alto dentro de su área, como si se estuviera llenando un pozo hasta el borde superior.
• Media: Esta opción calcula el valor Z promedio de todos los vértices de su polígono y crea una superficie base plana y horizontal a esa elevación media. Es un punto intermedio entre el mínimo y el máximo, ofreciendo una referencia general para el volumen de corte y relleno en relación con la elevación promedio del contorno.

La selección de la superficie base correcta dependerá enteramente del objetivo de su cálculo. Una elección inadecuada resultará en mediciones de volumen incorrectas, lo que podría tener implicaciones significativas en la planificación y ejecución de proyectos.

Análisis de Volumen de Corte y Relleno

El cálculo de volumen en ArcGIS no solo proporciona un volumen total, sino que también desglosa este total en volúmenes de Corte (Cut) y Relleno (Fill). Esta distinción es crucial para la planificación del movimiento de tierras y la gestión de materiales:

• Volumen de Corte (Cut): Representa el volumen de material que se encuentra por encima de la superficie base definida. En términos prácticos, es la cantidad de material que necesitaría ser excavado o removido para alcanzar la superficie base. Los valores de corte suelen ser positivos.
• Volumen de Relleno (Fill): Representa el volumen de material que se encuentra por debajo de la superficie base definida. Es la cantidad de material que necesitaría ser añadido o rellenado para alcanzar la superficie base. Los valores de relleno suelen ser negativos, aunque la herramienta los presenta como valores absolutos en los informes de resultados.

El volumen total de la medición se calcula simplemente como la suma algebraica de los valores de corte y relleno. Es decir, Volumen Total = Volumen de Corte + Volumen de Relleno. Un volumen total positivo indica que hay más material por encima de la superficie base que por debajo, mientras que un volumen total negativo sugiere lo contrario. Esta separación es vital para equilibrar las operaciones de movimiento de tierras, minimizando la necesidad de importar o exportar material, lo que se traduce en ahorros significativos de tiempo y dinero.

Consideraciones Clave y Mejores Prácticas para la Precisión

Para asegurar la máxima precisión en sus cálculos de volumen en ArcGIS, tenga en cuenta las siguientes recomendaciones:

• Calidad del Dato de Elevación: La precisión de su ráster de elevación es paramount. Cuanto más precisa y de mayor resolución sea su fuente de datos (LiDAR, fotogrametría de drones, etc.), más fiables serán sus resultados. Evite el uso de DEMs de baja resolución para cálculos de volumen que requieran alta exactitud.
• Coherencia entre Datos: Es fundamental que las características que usted digitaliza (el polígono) estén fielmente representadas en el dataset de elevación utilizado para el cálculo. Si, por ejemplo, está digitalizando un montículo de tierra que se construyó después de que se adquirió el DEM, el cálculo será erróneo. Asegúrese de que el dataset de elevación sea contemporáneo y capture las características de interés.
• Delimitación Precisa del Polígono: El polígono que dibuja para definir el área de interés debe ser lo más exacto posible. Un polígono que no capture completamente la característica o que incluya áreas no deseadas afectará directamente la precisión del volumen. Utilice herramientas de edición avanzadas si es necesario para refinar la geometría.
• Elección Acertada de la Superficie Base: Como se ha discutido, seleccionar la opción de superficie base correcta es quizás el factor más crítico después de la calidad del dato de elevación. Comprenda qué representa cada opción y elija la que mejor se adapte a su escenario de cálculo.
• Unidades de Medida: Asegúrese de que su sistema de coordenadas y las unidades de medida del dataset de elevación sean apropiadas para el cálculo de volumen (por ejemplo, metros para X, Y y Z si desea el volumen en metros cúbicos). ArcGIS gestionará la conversión si es necesario, pero es bueno ser consciente de las unidades.
• Validación de Resultados: Siempre que sea posible, valide sus resultados con mediciones de campo, si están disponibles, o con otras fuentes de datos. Esto ayuda a identificar posibles errores en el proceso o en la calidad de los datos de entrada.

Preguntas Frecuentes sobre el Cálculo de Volumen en ArcGIS

A continuación, respondemos algunas de las preguntas más comunes relacionadas con el cálculo de volumen en ArcGIS:

¿Qué tipo de datos ráster necesito para calcular el volumen?
Necesitará un dataset ráster georreferenciado que represente una superficie de elevación. Esto puede ser un Modelo Digital de Elevación (DEM), un Modelo Digital del Terreno (DTM) o, preferiblemente para el volumen de objetos, un Modelo Digital de Superficie (DSM). La clave es que el ráster contenga valores de altura (z-values) para cada píxel.

¿Cuál es la diferencia principal entre volumen de Corte y Relleno?
El volumen de Corte se refiere al material que está por encima de la superficie base definida y que, por lo tanto, necesita ser removido. El volumen de Relleno se refiere al material que está por debajo de la superficie base y que, por lo tanto, necesita ser añadido. Son componentes que, sumados, dan el volumen neto total.

¿Puedo calcular el volumen de múltiples objetos a la vez?
Generalmente, la herramienta de volumen se utiliza para calcular el volumen de una característica delimitada por un solo polígono. Para múltiples objetos, deberá realizar el cálculo individualmente para cada uno. Sin embargo, existen herramientas de geoprocesamiento más avanzadas en ArcGIS (como 'Surface Volume' en la caja de herramientas 3D Analyst) que pueden procesar múltiples polígonos o incluso generar un ráster de diferencias de volumen, lo que permite un análisis más automatizado.

¿Es preciso el cálculo de volumen en ArcGIS?
La precisión del cálculo de volumen en ArcGIS es muy alta, siempre y cuando los datos de entrada sean precisos y de alta resolución, y la superficie base se haya definido correctamente. La herramienta realiza cálculos basados en algoritmos matemáticos robustos. Los errores suelen derivar de la baja calidad de los datos de elevación o de una delimitación imprecisa del polígono de interés.

¿Qué sucede si mi polígono de interés se extiende fuera del ráster de elevación?
Si su polígono se extiende más allá de los límites del ráster de elevación, ArcGIS solo realizará el cálculo de volumen para la porción del polígono que se superpone con el ráster. Las áreas del polígono que no tienen datos de elevación subyacentes no se incluirán en el cálculo, lo que resultará en un volumen incompleto o incorrecto. Asegúrese siempre de que su ráster de elevación cubra por completo el área de su polígono.

Conclusión

El cálculo de volumen en ArcGIS es una capacidad excepcionalmente valiosa para profesionales de diversos campos. Al comprender la importancia de los datos de elevación como los DSM, la selección adecuada de la Superficie Base y la interpretación de los volúmenes de Corte y Relleno, los usuarios pueden obtener mediciones precisas y confiables. Esta herramienta no solo facilita la cuantificación de material, sino que también mejora la planificación, optimiza recursos y contribuye a la toma de decisiones estratégicas en proyectos de cualquier escala. Dominar esta funcionalidad de ArcGIS es, sin duda, una habilidad esencial en el arsenal de cualquier especialista en GIS o profesional que trabaje con el modelado del terreno.
