AutoCAD: ¿Es Posible el Cálculo de Volumen Preciso?

En el vasto universo del diseño asistido por computadora (CAD), AutoCAD se erige como un pilar fundamental para arquitectos, ingenieros y diseñadores de todo tipo. Una de las preguntas más recurrentes, y de vital importancia para la planificación y ejecución de proyectos, es si esta versátil herramienta es capaz de calcular volúmenes con la precisión requerida. La respuesta es un rotundo sí, y no solo eso, sino que AutoCAD ofrece funcionalidades avanzadas que simplifican enormemente esta tarea crítica, permitiendo a los profesionales obtener datos exactos para la estimación de materiales, movimientos de tierra, y mucho más.

El cálculo de volumen es una necesidad constante en diversas disciplinas. Ya sea para determinar la cantidad de concreto necesaria para una losa, el volumen de excavación para una cimentación, o la capacidad de un depósito, la precisión es clave para evitar sobrecostos, desperdicios y retrasos. AutoCAD, con sus potentes herramientas de modelado 3D y análisis, se posiciona como una solución indispensable para abordar estos desafíos.

El Poder del Panel de Volúmenes (Volumes Dashboard) en AutoCAD

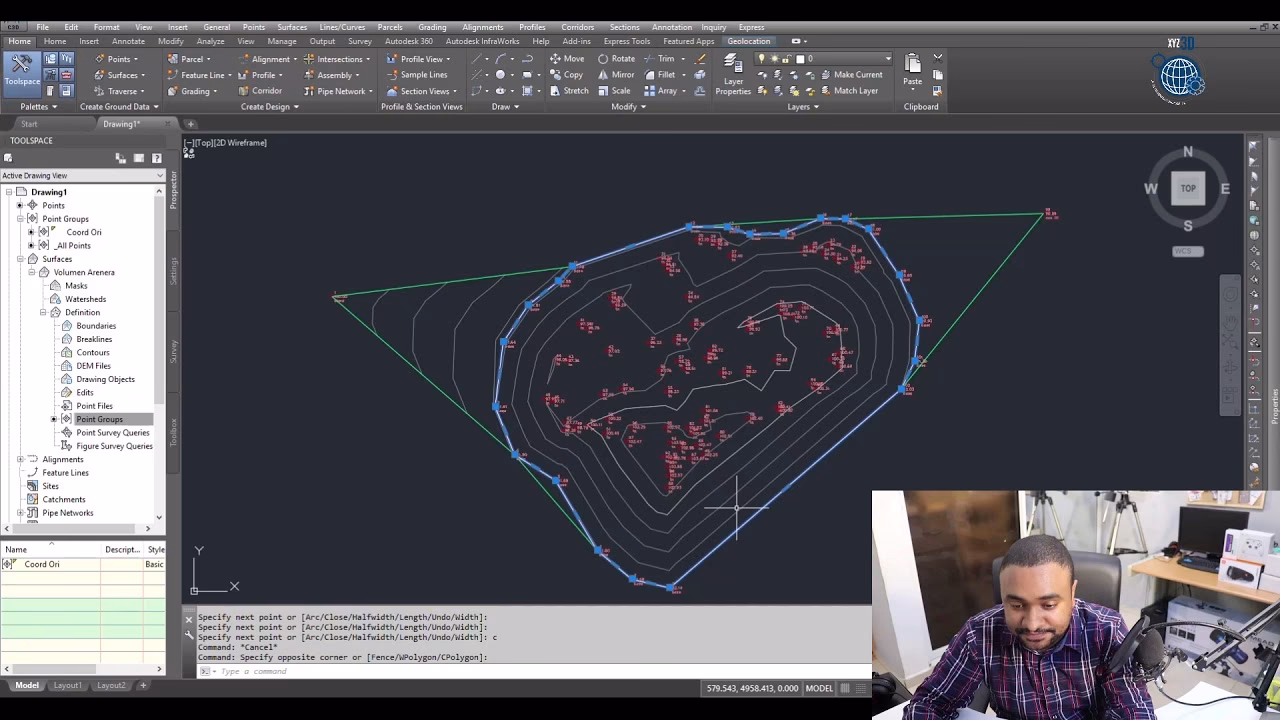

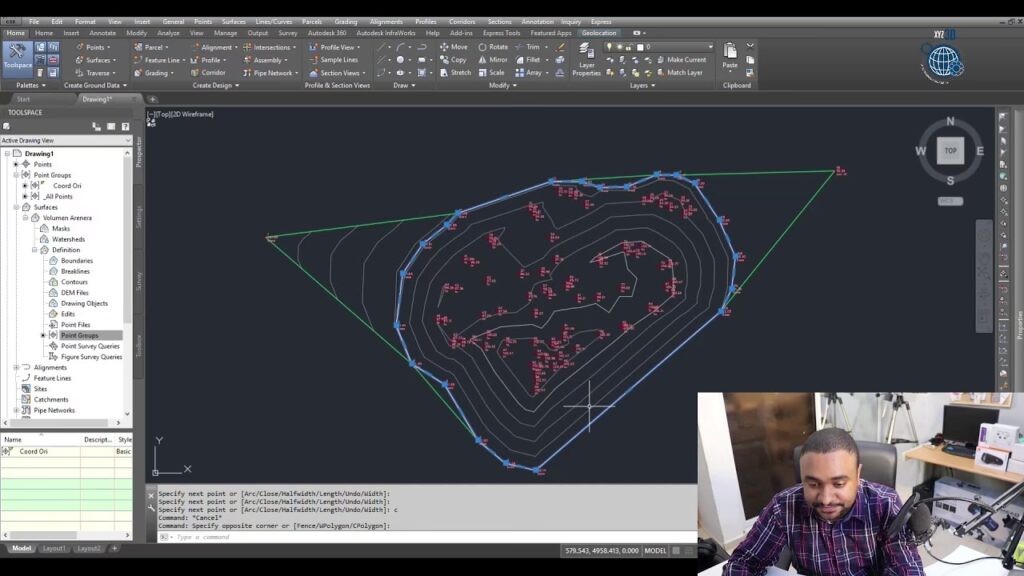

Una de las características más destacadas y eficientes para el cálculo de volúmenes en AutoCAD, especialmente cuando se trabaja con superficies topográficas o terrenos, es el Panel de Volúmenes (conocido en versiones en inglés como Volumes Dashboard). Este panel no es solo una calculadora; es una interfaz interactiva que permite a los usuarios gestionar y analizar volúmenes de manera integral.

El Panel de Volúmenes ofrece capacidades avanzadas que van más allá de una simple medición. Permite:

• Calcular volúmenes en múltiples superficies de volumen: Esto es crucial para proyectos de movimiento de tierras, donde se necesita comparar una superficie existente (terreno natural) con una superficie de diseño propuesta. El panel puede determinar el volumen de corte (excavación) y relleno (terraplén) entre estas dos superficies.
• Trabajar con áreas delimitadas dentro de ellas: A menudo, el cálculo de volumen no es necesario para todo el modelo, sino para una sección específica o un área de interés. El Panel de Volúmenes permite definir límites o polígonos para restringir el cálculo a esas zonas, proporcionando mediciones más pertinentes y focalizadas.
• Guardar la información de volumen entre sesiones de dibujo: Una vez calculados, los datos de volumen no se pierden al cerrar el archivo. El panel almacena esta información, permitiendo a los usuarios acceder a ella en futuras sesiones, lo que facilita el seguimiento de cambios, la generación de informes y la colaboración en proyectos a largo plazo.

Este panel se convierte en una herramienta invaluable para ingenieros civiles y paisajistas que necesitan gestionar grandes volúmenes de tierra, garantizando que los cálculos de corte y relleno sean precisos para la estimación de costos y la planificación de maquinaria.

Métodos y Comandos para el Cálculo de Volumen en AutoCAD

Si bien el Panel de Volúmenes es excelente para superficies, AutoCAD ofrece diversas formas de calcular el volumen dependiendo del tipo de objeto 3D con el que se esté trabajando. Comprender estas diferencias es fundamental para elegir el método más apropiado y obtener resultados precisos.

1. Cálculo de Volumen para Sólidos 3D: El Comando MASSPROP

Para objetos que son sólidos 3D cerrados (como cilindros, esferas, cajas, o cualquier objeto creado con comandos de modelado de sólidos como EXTRUSION, REVOLUCION, UNIÓN, etc.), el comando MASSPROP (Propiedades de Masa) es la herramienta principal. Este comando no solo proporciona el volumen, sino también otras propiedades físicas importantes:

• Volumen: La cantidad de espacio tridimensional que ocupa el sólido.
• Masa: Si se le asigna una densidad al material del sólido.
• Centroide: El punto central de masa o volumen del objeto.
• Momentos de Inercia: Información relevante para análisis estructural o mecánico.
• Productos de Inercia: Relacionados con la distribución de masa.
• Radios de Giro: También útiles en ingeniería.
• Caja de Delimitación: Las dimensiones mínimas de una caja que encierra el objeto.

Para usar MASSPROP, simplemente escriba el comando en la línea de comandos y seleccione el objeto sólido 3D. Los resultados se mostrarán en la ventana de texto de AutoCAD o en la línea de comandos, y pueden ser copiados y pegados para su uso en informes.

2. Cálculo de Volumen a partir de Superficies: Análisis de Superficies

Como se mencionó con el Panel de Volúmenes, el cálculo de volumen entre superficies es fundamental en proyectos topográficos. Esto implica generalmente dos superficies trianguladas irregulares (TIN): una superficie base (por ejemplo, el terreno original) y una superficie de comparación (por ejemplo, el terreno después de una nivelación o diseño). AutoCAD puede calcular el volumen neto de corte y relleno entre estas dos superficies, así como los volúmenes individuales de corte y relleno.

Este método es vital para la planificación de movimientos de tierra, la cubicación de materiales y la estimación de costos en obras civiles. La precisión de este cálculo depende en gran medida de la calidad y densidad de los datos que definen las superficies.

3. Cálculo de Volumen en Objetos de Malla (Mesh Objects)

AutoCAD también permite trabajar con objetos de malla, que son superficies tridimensionales compuestas por caras y vértices. Aunque no son sólidos en el sentido estricto, si una malla es cerrada (es decir, forma un volumen hermético), se puede calcular su volumen utilizando el comando MASSPROP de manera similar a los sólidos, o mediante otras herramientas de análisis de mallas.

Aplicaciones Prácticas del Cálculo de Volumen en el Diseño

La capacidad de AutoCAD para calcular volúmenes tiene un impacto significativo en una multitud de campos profesionales:

• Ingeniería Civil y Topografía: La aplicación más evidente es el cálculo de movimientos de tierra para carreteras, presas, cimentaciones y urbanizaciones. Permite estimar la cantidad de material a excavar o rellenar, optimizando la logística de maquinaria y transporte.
• Arquitectura y Construcción: Fundamental para la estimación de materiales como concreto para losas, muros y cimentaciones; volumen de rellenos para contrapisos; o incluso la capacidad volumétrica de espacios interiores para sistemas de climatización o ventilación.
• Diseño Industrial y Fabricación: Para el diseño de piezas, moldes o recipientes, el cálculo de volumen es esencial para determinar la cantidad de material necesario para la fabricación, el peso de los componentes o la capacidad interna de un contenedor.
• Minería: Estimación de volúmenes de extracción de mineral o estéril en canteras y minas a cielo abierto.
• Hidráulica: Cálculo de la capacidad de embalses, tuberías o canales.

Precisión y Consideraciones Clave para un Cálculo de Volumen Óptimo

La precisión de cualquier cálculo de volumen en AutoCAD depende de varios factores:

• Calidad del Modelo 3D: Un modelo 3D bien construido, sin huecos, solapamientos o geometrías defectuosas, es fundamental. Para sólidos, deben ser objetos completamente cerrados. Para superficies, deben estar bien definidas y sin 'agujeros'.
• Unidades de Medida: Asegúrese de que las unidades del dibujo (metros, centímetros, pulgadas) sean consistentes con las unidades de volumen deseadas. AutoCAD calculará el volumen en unidades cúbicas del sistema de unidades actual.
• Tolerancia: En algunos cálculos complejos de superficie, las tolerancias pueden influir ligeramente en el resultado. Es importante entender cómo se definen y si son apropiadas para el nivel de precisión requerido.
• Definición de Superficies Base y Comparación: Cuando se calculan volúmenes entre superficies, es crucial que ambas superficies estén correctamente definidas y alineadas espacialmente.

Tabla Comparativa: Métodos de Cálculo de Volumen en AutoCAD

Para resumir los métodos principales, la siguiente tabla ofrece una visión general:

Preguntas Frecuentes (FAQ) sobre el Cálculo de Volumen en AutoCAD

¿Necesito un complemento especial para calcular volumen en AutoCAD?

No necesariamente. Las funcionalidades básicas de cálculo de volumen para sólidos 3D (con MASSPROP) y la capacidad de trabajar con superficies están integradas en la versión estándar de AutoCAD. Sin embargo, para proyectos de ingeniería civil muy complejos que requieren herramientas avanzadas de topografía y diseño de corredores, AutoCAD Civil 3D (una vertical de AutoCAD) ofrece herramientas mucho más potentes y automatizadas para el cálculo de volúmenes de tierra.

¿Cuál es la diferencia entre el volumen de un sólido y el de una superficie?

Un sólido 3D es un objeto tridimensional que ocupa un espacio cerrado y tiene volumen definido por su geometría. El cálculo de su volumen es directo y absoluto. Una superficie, por otro lado, es una representación bidimensional de una forma tridimensional (como el terreno). El volumen de una superficie por sí misma no tiene sentido; el cálculo de volumen de una superficie siempre se refiere al volumen *entre* esa superficie y otra superficie de referencia (como el nivel del mar o un plano base), o entre dos superficies diferentes (corte/relleno).

¿Cómo puedo calcular el volumen de un área delimitada si estoy usando superficies?

En el Panel de Volúmenes, después de definir sus superficies base y de comparación, puede crear un polígono cerrado (una polilínea 2D o 3D) en el área de interés. Luego, en las opciones del panel, puede especificar este polígono como el límite para el cálculo de volumen. Esto le permitirá obtener el volumen de corte y relleno solo para esa sección específica de su proyecto.

¿Se puede exportar la información de volumen calculada?

Sí, la información de volumen obtenida a través de MASSPROP se muestra en la línea de comandos y puede ser copiada y pegada en cualquier documento o hoja de cálculo. Los datos generados por el Panel de Volúmenes suelen presentarse en informes que pueden ser exportados a diferentes formatos, como HTML o CSV, para su análisis posterior o para la creación de documentos de licitación y presupuestos.

¿Qué tan preciso es el cálculo de volumen en AutoCAD?

La precisión es muy alta, limitada únicamente por la precisión de la geometría 3D de su modelo. Si su modelo 3D es preciso (es decir, los puntos de datos de la superficie son exactos, o los sólidos están definidos con las dimensiones correctas y sin errores de modelado), entonces el cálculo de volumen de AutoCAD será igualmente preciso. Es crucial verificar la calidad de los datos de entrada y la integridad de la geometría del modelo.

En conclusión, la capacidad de AutoCAD para calcular volúmenes es una funcionalidad robusta y esencial que potencia la precisión y eficiencia en el diseño y la planificación de proyectos. Ya sea a través del comando MASSPROP para sólidos o el sofisticado Panel de Volúmenes para análisis de superficies, esta herramienta proporciona a los profesionales los datos críticos necesarios para tomar decisiones informadas, optimizar recursos y llevar sus proyectos a una conclusión exitosa con la máxima exactitud.
