¿Cómo determinar el voltaje de soldadura?

En el fascinante mundo de la soldadura, comprender y controlar los parámetros es fundamental para lograr uniones fuertes, duraderas y de alta calidad. Entre estos parámetros, el voltaje de soldadura se erige como una de las variables más críticas, afectando directamente la física del arco y, por ende, el resultado final de cada cordón. A menudo, las discusiones sobre el voltaje pueden parecer complejas, especialmente cuando se entrelazan con conceptos como el amperaje y la resistencia. Sin embargo, su correcta comprensión es clave para cualquier soldador o ingeniero que busque optimizar sus procedimientos.

Este artículo tiene como objetivo desglosar el concepto de voltaje de soldadura, explorar cómo se establece en diferentes procesos y analizar su impacto en diversas circunstancias. Profundizaremos en la distinción entre las fuentes de poder de corriente constante y voltaje constante, examinaremos cómo los códigos de soldadura más comunes abordan esta variable y discutiremos los desafíos inherentes a su medición precisa. Al final, tendrás una visión clara de cómo determinar y gestionar el voltaje para tus proyectos de soldadura, asegurando resultados óptimos.

Entendiendo el Voltaje de Soldadura

Para desentrañar el misterio del voltaje de soldadura, es crucial diferenciarlo de nuestra comprensión habitual del voltaje en un conductor simple. En un cable, la caída de voltaje entre dos puntos se rige por la Ley de Ohm: V = R x I, donde V es el voltaje, R la resistencia y I el amperaje. Esta fórmula nos indica que el voltaje es una función directa de la resistencia del conductor y la corriente que fluye a través de él.

Sin embargo, cuando hablamos de voltaje de soldadura, nos referimos específicamente al voltaje medido a través del arco de soldadura. Este arco no es un conductor sólido, sino un plasma: un gas ionizado que permite el flujo de electrones de un lado a otro, junto con moléculas y átomos de gas ionizados que se mueven en direcciones dependientes de su carga. En este entorno, la 'resistencia' al flujo de electrones e iones es una característica inherente al tipo de gas de protección utilizado y, lo que es más importante, a la longitud del arco. Esto significa que cuando un soldador aumenta la longitud del arco, está, en efecto, aumentando el voltaje de soldadura.

La medición precisa de este 'voltaje del arco' idealmente se realizaría lo más cerca posible de cada lado del arco. Sin embargo, esto es extremadamente impráctico debido a las altas temperaturas y la interferencia con el proceso de soldadura. Por lo tanto, las mediciones de voltaje suelen incluir también la caída de voltaje a través del electrodo, una parte de los cables de soldadura y una porción de la pieza de trabajo. Aunque esto introduce una pequeña inexactitud, para la mayoría de los propósitos, la lectura de voltaje se considera representativa del voltaje del arco, especialmente con cables de soldadura cortos.

La Influencia de la Fuente de Poder en el Voltaje de Soldadura

La naturaleza del voltaje de soldadura está intrínsecamente ligada al tipo de fuente de poder utilizada. Generalmente, existen dos categorías principales de fuentes de poder en soldadura: las de corriente constante (CC) y las de voltaje constante (CV).

Fuentes de Corriente Constante (CC)

Las fuentes de poder de corriente constante, a veces también llamadas de voltaje variable, son las preferidas para la mayoría de los procesos de soldadura manual, como la soldadura por arco metálico protegido (SMAW o 'Stick') y la soldadura por arco de tungsteno con gas (GTAW o TIG). Su característica distintiva es una curva de potencia descendente, lo que significa que un cambio relativamente grande en el voltaje (es decir, en la longitud del arco) resultará en un cambio muy pequeño en el amperaje de soldadura.

Esto es crucial para la soldadura manual. Dado que es imposible para el soldador mantener una longitud de arco perfectamente constante debido a la variabilidad humana, una fuente CC asegura que, a pesar de las pequeñas fluctuaciones en la longitud del arco, la corriente se mantenga relativamente estable. Esto proporciona un arco más controlable y predecible para el soldador. El soldador ajusta el amperaje deseado en la máquina, lo que efectivamente desplaza toda la curva de potencia hacia la izquierda o hacia la derecha, determinando así la corriente de operación.

Fuentes de Voltaje Constante (CV)

Por otro lado, las fuentes de poder de voltaje constante, a veces denominadas de corriente variable, son típicas de los procesos de soldadura con alimentación de alambre continua, como la soldadura por arco metálico con gas (GMAW o MIG/MAG), la soldadura por arco con núcleo fundente (FCAW) y la soldadura por arco sumergido (SAW). En estos procesos, el soldador ajusta el voltaje deseado directamente en la máquina.

La característica clave de una fuente CV es su capacidad de "autocorrección". Si la longitud del arco se acorta (por ejemplo, porque el alambre se acerca demasiado a la pieza), el voltaje disminuye ligeramente. Esta pequeña reducción en el voltaje provoca un aumento significativo en el amperaje suministrado por la fuente de poder. El aumento del amperaje, a su vez, quema el alambre más rápidamente, lo que tiende a alargar el arco y llevar el voltaje de vuelta al nivel establecido. Este mecanismo minimiza la probabilidad de que el alambre se 'atasque' en el charco de soldadura, resultando en un cortocircuito.

Es importante destacar que el voltaje en los procesos CV tiene una gran influencia en el modo de transferencia del metal a través del arco, que es cómo el metal de aporte se transfiere del alambre al charco de soldadura (por ejemplo, cortocircuito, globular, pulverización o pulsado). Este es un parámetro crítico, especialmente en GMAW, que está directamente correlacionado con el voltaje.

Las fuentes de poder modernas a menudo son capaces de operar en ambos modos (CC y CV), permitiendo al usuario seleccionar la característica deseada mediante un simple interruptor, lo que las hace versátiles para una amplia gama de procesos de soldadura.

Implicaciones de la Potencia de Salida

La potencia generada en el arco de soldadura se calcula mediante la sencilla fórmula: P = V x A, donde P es la potencia en vatios, V es el voltaje y A es el amperaje. Esta relación directa significa que un aumento en el voltaje, manteniendo el amperaje constante, resultará en un aumento de la potencia generada en el arco. Sin embargo, la realidad práctica es más matizada.

En una fuente CC, aunque teóricamente un soldador podría aumentar la potencia aumentando la longitud del arco (y, por lo tanto, el voltaje), en la práctica, las fuentes CC no tienen una salida de corriente 100% constante. Un aumento en el voltaje generalmente se acompaña de una ligera reducción en el amperaje, por lo que la potencia total no necesariamente aumenta de forma lineal. Además, aumentar excesivamente la longitud del arco en procesos manuales con CC conlleva otras implicaciones negativas. Una longitud de arco excesiva puede comprometer la eficacia del gas de protección, lo que lleva a defectos como porosidad o inclusiones de escoria. También puede provocar un arco inestable. Por otro lado, un arco demasiado corto puede causar cortocircuitos frecuentes del electrodo con la pieza de trabajo, resultando en 'pegado' del electrodo, salpicaduras excesivas o inclusiones de tungsteno en el caso de GTAW. Por lo tanto, si bien el soldador puede manipular ligeramente la longitud del arco para influir en los resultados del cordón, existen límites prácticos estrictos para mantener la calidad de la soldadura.

Para los procesos que utilizan fuentes CV, el soldador tiene un control más directo sobre el voltaje mediante un dial en la máquina. Un aumento del voltaje en estos procesos incrementa la energía para un amperaje dado. Esta variación de voltaje puede ser bastante significativa. Por ejemplo, la soldadura por transferencia de cortocircuito en GMAW típicamente se realiza a voltajes por debajo de 18V, mientras que la transferencia por pulverización puede requerir voltajes superiores a 30V. Esta capacidad de variar ampliamente el voltaje permite al soldador controlar el modo de transferencia y, por lo tanto, la penetración, el ancho del cordón y las características generales de la soldadura.

Rangos Calificados y Códigos de Soldadura

Los códigos de soldadura son documentos esenciales que establecen las reglas para la calificación de procedimientos y soldadores, asegurando la calidad y seguridad de las uniones soldadas. El voltaje de soldadura es una variable fundamental y, aunque algunos códigos no lo limitan directamente, lo hacen de forma indirecta.

• ASME IX: Este código, ampliamente utilizado en sistemas a presión, considera el voltaje como una variable no esencial para la mayoría de los procesos. Sin embargo, lo controla indirectamente a través del aporte de calor, que es una variable esencial suplementaria (considerada cuando se especifican propiedades de impacto). El aporte de calor es una función del voltaje, amperaje y velocidad de desplazamiento, por lo que el voltaje está implícitamente controlado. Para el proceso GMAW, el modo de transferencia es una variable esencial, y como el modo de transferencia está fuertemente correlacionado con el voltaje, esto constituye otro control indirecto.
• AS 3992 (Australia): Similares a ASME IX, controlan el voltaje a través de medidas indirectas como el modo de transferencia y el aporte de calor.
• AS 2885.2 (Australia, tuberías): Opera de manera similar a ASME IX, controlando el voltaje indirectamente a través del modo de transferencia y el aporte de calor.
• DNV-OS-F101 (Tuberías submarinas): También sigue un enfoque similar a ASME IX, regulando el voltaje de forma indirecta mediante el modo de transferencia y el aporte de calor.
• ISO 15614-1 (Europa): Esta especificación común para diversos tipos de productos también controla el voltaje indirectamente a través de las variables de aporte de calor y modo de transferencia.
• AWS D1.1 (Acero estructural, EE. UU.): Este código sí limita la variación del voltaje para los procesos SAW, GMAW y FCAW a más/menos 7% del voltaje utilizado en el cupón de calificación del procedimiento. Sin embargo, no limita el voltaje para los procesos SMAW y GTAW.
• AS1554.1 (Acero estructural, Australia): Similar a AWS D1.1, establece un límite de más/menos 7% para SAW, GMAW y FCAW. Adicionalmente, limita el voltaje para los procesos SMAW y GTAW a más/menos 15% del utilizado en el cupón de calificación.

Esta variabilidad en la forma en que los códigos regulan el voltaje subraya su importancia, ya sea como una variable explícitamente limitada o como un factor crítico que influye en otras variables esenciales como el aporte de calor o el modo de transferencia.

Problemas de Medición del Voltaje

Como se mencionó anteriormente, la medición ideal del voltaje de soldadura sería directamente a través del arco. Sin embargo, esto es impracticable. Las temperaturas extremas derretirían cualquier sonda, y la presencia de equipo de medición tan cerca del arco interferiría con el trabajo del soldador. Consecuentemente, el voltaje se mide en puntos más alejados del arco, generalmente en la propia fuente de poder o cerca de las conexiones.

La mayoría de las fuentes de poder modernas incluyen un voltímetro. Sin embargo, esta lectura no solo mide la caída de voltaje a través del arco, sino también las caídas de voltaje a lo largo de los cables de soldadura (cable de electrodo y cable de tierra), el porta electrodo, el electrodo y la pieza de trabajo. Si bien para cables de soldadura relativamente cortos esta lectura puede ser bastante precisa, para cables largos, la resistencia adicional de los cables puede hacer que la lectura sea significativamente más alta que el voltaje real experimentado en el arco.

Para los procesos GMAW y FCAW, donde la longitud de los tubos de alimentación es inherentemente limitada, las lecturas de voltaje en las máquinas suelen ser bastante fiables. Sin embargo, para los procesos SMAW y GTAW, donde se pueden usar cables de soldadura mucho más largos, es recomendable intentar acercar el voltímetro al porta electrodo y a la pieza de trabajo para obtener lecturas más consistentes y precisas. Un voltímetro externo que se pueda conectar cerca del punto de soldadura es una herramienta valiosa para obtener información precisa y mantener un control consistente entre diferentes configuraciones de soldadura en estos procesos.

Tabla Comparativa: Fuentes de Poder CC vs. CV

Preguntas Frecuentes sobre el Voltaje de Soldadura

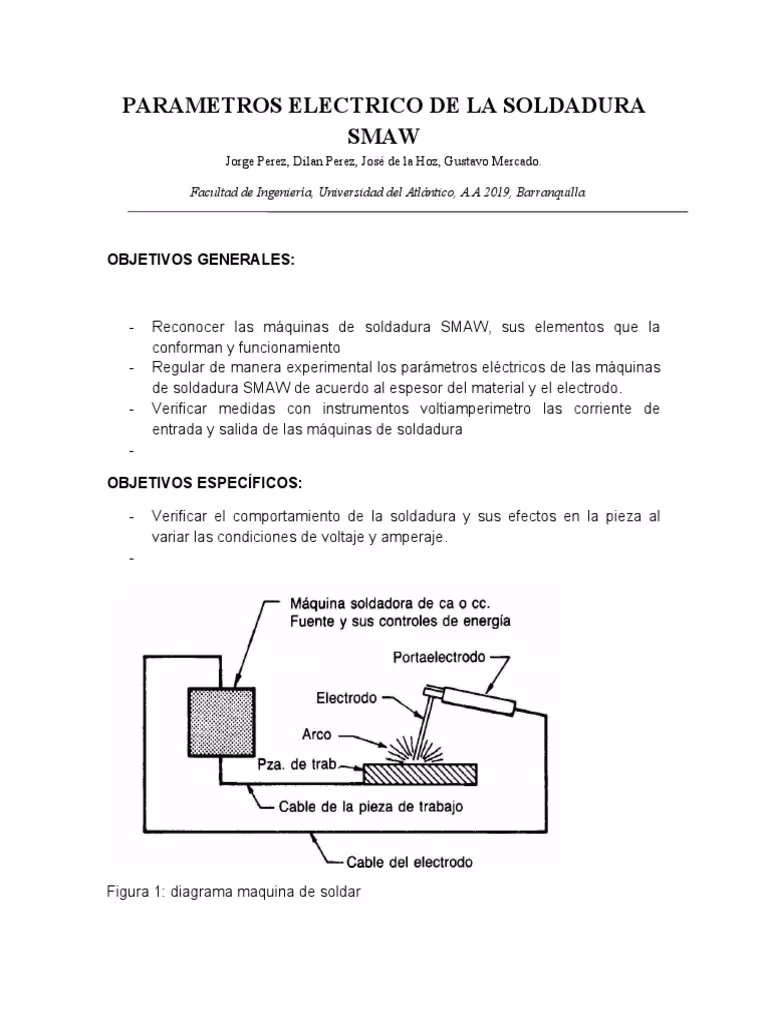

¿SMAW utiliza voltaje constante?

No, la soldadura por arco metálico protegido (SMAW o 'Stick') normalmente utiliza una fuente de alimentación de corriente constante. Esto se debe a que, en la soldadura manual con electrodo revestido, el soldador no puede mantener una longitud de arco perfectamente constante. Una fuente de corriente constante asegura que, a pesar de las pequeñas variaciones en la longitud del arco (y, por lo tanto, en el voltaje), el amperaje se mantenga relativamente estable, lo que es crucial para la estabilidad del arco y la calidad del cordón en este proceso.

¿Cómo calcular la corriente en la soldadura?

La corriente de soldadura no se 'calcula' en el sentido de una fórmula universal, sino que se determina experimentalmente o se estima basándose en el espesor del material y el proceso. Una regla general común, especialmente para el punto de partida en procesos TIG o de plasma, es usar aproximadamente 1 amperio por cada 0.001 pulgada (o 25.4 micras) de espesor del material. Por ejemplo, si el espesor del material es de 0.060 pulgadas, se requerirán aproximadamente 60 amperios como punto de partida. A partir de esta estimación inicial, se ajusta la corriente y la velocidad de soldadura hasta que el arco y la soldadura produzcan resultados consistentes y deseados, como la penetración adecuada y un cordón uniforme.

¿Por qué es el voltaje una variable esencial en soldadura?

El voltaje es una variable esencial porque afecta directamente la energía del arco, la forma del cordón, la penetración y el modo de transferencia del metal. Controlar el voltaje es fundamental para asegurar que se entregue la cantidad correcta de energía al charco de soldadura, lo que influye en la microestructura del metal depositado, las propiedades mecánicas de la soldadura y la prevención de defectos. Aunque algunos códigos lo traten como 'no esencial' para ciertos procesos, siempre está implícitamente controlado a través de otras variables críticas como el aporte de calor o el modo de transferencia.

¿Cuál es la diferencia principal entre voltaje y amperaje en soldadura?

El voltaje (V) en soldadura se refiere a la 'presión' o 'fuerza' con la que los electrones son impulsados a través del arco. Determina la longitud del arco y, en procesos CV, el modo de transferencia del metal. El amperaje (A), por otro lado, se refiere al 'volumen' o 'cantidad' de corriente que fluye a través del arco. Es el factor principal que controla la tasa de deposición de metal y la penetración de la soldadura. En resumen, el voltaje afecta el 'cómo' el metal se transfiere y la forma del cordón, mientras que el amperaje afecta el 'cuánto' metal se deposita y cuán profunda es la penetración.

¿Cómo afecta el voltaje a la calidad de la soldadura?

Un voltaje incorrecto puede llevar a varios problemas de calidad. Un voltaje demasiado bajo puede resultar en un arco inestable, falta de fusión, penetración insuficiente y un cordón estrecho y alto. Por el contrario, un voltaje demasiado alto puede causar un arco inestable, un charco de soldadura incontrolable, excesivas salpicaduras, socavaciones, porosidad y un cordón demasiado ancho y plano con una penetración superficial. El voltaje debe estar optimizado para el material, el espesor, el gas de protección y el modo de transferencia deseado para asegurar una soldadura estable y de alta calidad.

¿Qué es el aporte de calor y cómo se relaciona con el voltaje?

El aporte de calor es una medida de la energía térmica introducida en la pieza de trabajo durante la soldadura, y es crucial para predecir las propiedades metalúrgicas de la unión soldada, especialmente en materiales sensibles al calor. Se calcula mediante la fórmula: Aporte de Calor = (Voltaje x Amperaje x 60) / (Velocidad de Desplazamiento x Eficiencia del Proceso). Como se puede ver en la fórmula, el voltaje es un componente directo en el cálculo del aporte de calor. Un voltaje más alto, manteniendo otros factores constantes, resultará en un mayor aporte de calor, lo que puede afectar el tamaño del grano, la dureza y la resistencia a la fractura de la soldadura y la zona afectada por el calor (ZAC).
