¿Cómo Calcular Viguetas para tu Techo o Piso?

La construcción de una estructura sólida y segura depende en gran medida de la elección y el cálculo preciso de sus componentes. Entre estos, las viguetas juegan un papel fundamental, siendo los elementos principales que soportan las cargas de los forjados de pisos o techos. Entender cómo calcular la cantidad necesaria, el soporte adecuado y el peso de estos elementos es crucial para garantizar la estabilidad y durabilidad de cualquier edificación. Este artículo te guiará a través de los aspectos esenciales para que puedas abordar tu proyecto con confianza y conocimiento.

Las viguetas, generalmente de concreto presforzado, son piezas estructurales diseñadas para trabajar en conjunto con bovedillas y una capa de compresión de hormigón, formando un sistema de losa ligera y eficiente. Su correcta selección y disposición no solo optimizan el uso de materiales, sino que también aseguran que la carga de la edificación se distribuya de manera uniforme y segura hacia los elementos de soporte verticales.

La Importancia de las Viguetas en la Estructura de Edificios

Las viguetas son el esqueleto de cualquier entrepiso o cubierta. Su función principal es transmitir las cargas verticales (peso propio de la losa, mobiliario, personas, nieve, etc.) hacia las vigas principales, muros o columnas de la edificación. Sin un diseño y cálculo adecuados, una losa podría presentar deflexiones excesivas, vibraciones molestas o, en el peor de los casos, fallas estructurales catastróficas. La elección del tipo y tamaño de la vigueta, así como su correcta separación y apoyo, son decisiones críticas que deben tomarse con base en un análisis ingenieril riguroso.

El uso de viguetas pretensadas, en particular, ha revolucionado la construcción de forjados. Estas se fabrican en un proceso industrial donde el acero de refuerzo se tensa antes de verter el hormigón. Una vez que el hormigón endurece y el acero se destensa, el hormigón queda comprimido, lo que le confiere una mayor resistencia a la tracción y permite cubrir mayores luces con menor peralte y peso. Esto se traduce en construcciones más rápidas, económicas y con un mejor comportamiento estructural.

Método Detallado para Calcular la Cantidad de Viguetas

Calcular la cantidad de viguetas es un paso esencial en la planificación de cualquier forjado. Aunque la precisión final debe ser validada por un ingeniero estructural, comprender el método general te permitirá estimar los materiales necesarios y planificar tu presupuesto. El cálculo se basa principalmente en el área a cubrir y la separación recomendada entre viguetas.

Paso 1: Determinar el Área y la Orientación

Primero, mide la longitud y el ancho del área donde se instalarán las viguetas. La orientación de las viguetas es crucial; generalmente se colocan en la dirección más corta de la luz para optimizar el uso del material y reducir la deflexión. Si la losa es cuadrada, la orientación puede depender de la distribución de cargas o de la facilidad de montaje.

Paso 2: Definir la Separación entre Viguetas

La separación entre viguetas, también conocida como intereje, es un factor determinante. Esta separación está estandarizada según el tipo de bovedilla que se utilizará entre ellas. Las separaciones más comunes suelen ser de 60 cm a 70 cm (medidos de eje a eje de vigueta), pero pueden variar. Es fundamental verificar las especificaciones del fabricante de las viguetas y bovedillas que planeas usar, ya que un error en esta medida afectará tanto la cantidad de viguetas como la compatibilidad con las bovedillas.

Paso 3: Calcular el Número Total de Viguetas

Una vez que tienes la longitud de la luz a cubrir y la separación, puedes calcular la cantidad de viguetas. La fórmula básica es:

Número de Viguetas = (Longitud total a cubrir en la dirección perpendicular a las viguetas / Separación entre viguetas) + 1

El “+1” se añade porque siempre necesitarás una vigueta al inicio y una al final de la serie, además de las intermedias. Si el resultado no es un número entero, siempre se redondea hacia arriba para asegurar la cobertura completa. Además, se recomienda añadir un porcentaje extra (5-10%) por posibles cortes, errores o daños durante el transporte e instalación.

Ejemplo Práctico de Cálculo

Imaginemos que tenemos una habitación de 5 metros de ancho por 8 metros de largo, y decidimos colocar las viguetas en la dirección de los 5 metros (es decir, las viguetas tendrán 5 metros de largo). La separación estándar entre viguetas es de 65 cm (0.65 metros).

La longitud a cubrir en la dirección perpendicular a las viguetas es el largo de la habitación, es decir, 8 metros.

Número de Viguetas = (8 metros / 0.65 metros/vigueta) + 1

Número de Viguetas = 12.30 + 1

Número de Viguetas = 13.30

Redondeando hacia arriba, necesitaríamos 14 viguetas de 5 metros de largo para esta habitación. Si además consideramos un 5% de margen por seguridad:

14 viguetas * 1.05 = 14.7

Por lo tanto, se recomendaría adquirir 15 viguetas para este proyecto.

¿Cuánto Soporte Necesita una Vigueta Pretensada?

Una de las preguntas más críticas en la instalación de viguetas es cuánto deben apoyar en sus extremos. La información proporcionada indica que las viguetas pretensadas deben apoyar, como mínimo, 10 cm en cada extremo. Este apoyo mínimo es fundamental para la correcta transferencia de las cargas de la losa a los elementos de soporte (vigas, muros o zapatas) y para garantizar la estabilidad de la estructura.

El apoyo de 10 cm permite que la vigueta tenga una superficie de contacto suficiente para distribuir la carga de manera segura y evitar concentraciones de esfuerzos que podrían llevar a fallas por aplastamiento o punzonamiento en el hormigón de apoyo. Además, un apoyo adecuado previene el deslizamiento lateral o el movimiento de la vigueta durante el proceso de fraguado del hormigón de la losa y a lo largo de la vida útil de la estructura.

Es importante que este apoyo se realice sobre un material resistente, como vigas de hormigón armado o muros de mampostería diseñados para soportar las cargas. La superficie de apoyo debe estar limpia, nivelada y libre de escombros para asegurar un contacto pleno y uniforme con la vigueta. En algunos casos, especialmente en apoyos sobre muros de mampostería, se pueden requerir zunchos o vigas de reparto para distribuir la carga de manera más eficiente y evitar daños al muro.

El Peso de las Viguetas: Un Factor Clave

El peso de las viguetas es una consideración importante tanto para la logística de transporte e instalación como para el cálculo estructural general de la edificación. La información que tenemos es que una “Vigueta Pretensada T-50 Ser.4 de 4.60 mt pesa 78.2 kg”. Este dato nos da una idea del orden de magnitud, pero es crucial entender que el peso varía significativamente según varios factores:

• Tipo de Vigueta: Las viguetas pretensadas son generalmente más ligeras que las de hormigón armado tradicional para una misma capacidad de carga.
• Longitud: A mayor longitud, mayor peso. La vigueta de 4.60 mt es un ejemplo; una de 6 metros pesará considerablemente más.
• Peralte (Altura): Viguetas más altas suelen ser más pesadas, ya que contienen más material.
• Sección Transversal: El diseño de la sección (forma de T, I, rectangular) influye en el volumen de hormigón y, por ende, en el peso.
• Armadura (Acero): La cantidad y tipo de acero de presfuerzo o refuerzo también contribuye al peso total.

Conocer el peso de las viguetas es vital para:

• Transporte: Determinar la capacidad de los vehículos de transporte y la cantidad de viajes necesarios.
• Manipulación en Obra: Evaluar si se requerirá maquinaria pesada (grúas, montacargas) o si se pueden manipular manualmente con seguridad. Viguetas de más de 50-60 kg suelen requerir asistencia mecánica.
• Cálculo Estructural: El peso propio de las viguetas es parte de la carga muerta de la estructura, que debe ser considerada en el diseño de las vigas, columnas, muros y cimentación. Un error en esta estimación puede llevar a un sobredimensionamiento innecesario o, peor aún, a un subdimensionamiento peligroso de otros elementos estructurales.

Tipos de Viguetas y sus Aplicaciones

Además de las viguetas pretensadas, existen otros tipos que se adaptan a diferentes necesidades y presupuestos constructivos. Comprender sus características ayuda a tomar una decisión informada.

Viguetas Pretensadas

Son las más comunes en la construcción moderna de losas. Se caracterizan por su alta resistencia, menor peso y la capacidad de cubrir grandes luces sin necesidad de apuntalamientos excesivos. Su proceso de fabricación industrial garantiza una alta calidad y uniformidad. Son ideales para edificios residenciales, comerciales e industriales donde se busca eficiencia y rapidez en la construcción.

Viguetas de Alma Abierta (Armadas)

También conocidas como viguetas tipo celosía o armadas, estas viguetas están compuestas por una armadura de acero en forma de celosía (triangular o de otro tipo) embebida en una pequeña base de hormigón. Se complementan con bovedillas y una capa de compresión de hormigón. Son versátiles, más ligeras que las pretensadas para luces similares en algunos casos, y permiten el paso de instalaciones a través de su alma abierta. Son una opción económica y eficiente para muchos tipos de edificaciones.

Viguetas de Hormigón Armado Tradicional

Estas son vigas de sección rectangular o cuadrada que se construyen en sitio, armadas con barras de acero de refuerzo y hormigonadas. Son robustas y pueden diseñarse para soportar cargas muy elevadas o luces muy grandes, pero requieren un encofrado más complejo, mayor tiempo de ejecución y generalmente son más pesadas. Su uso es más común en elementos estructurales primarios o en proyectos donde las viguetas prefabricadas no cumplen con los requisitos específicos de carga o geometría.

Factores Adicionales a Considerar al Elegir Viguetas

Más allá del cálculo de cantidad y el peso, hay otros elementos que influirán en tu decisión:

• Luz a Cubrir: La distancia entre apoyos es el factor más importante. Cada tipo y peralte de vigueta tiene una luz máxima que puede cubrir.
• Cargas a Soportar: Determina si la losa será para uso residencial (cargas ligeras), comercial (cargas medias) o industrial (cargas pesadas).
• Disponibilidad y Costo: La disponibilidad local de ciertos tipos de viguetas y su precio influirán en el presupuesto y la logística del proyecto.
• Regulaciones Locales: Las normativas de construcción de tu localidad pueden establecer requisitos específicos para el diseño y uso de viguetas.
• Facilidad de Instalación: Las viguetas prefabricadas reducen el tiempo de montaje en comparación con las losas tradicionales, pero pueden requerir equipos de elevación.

Preguntas Frecuentes sobre Viguetas y su Cálculo

A continuación, respondemos algunas de las preguntas más comunes relacionadas con las viguetas y su cálculo:

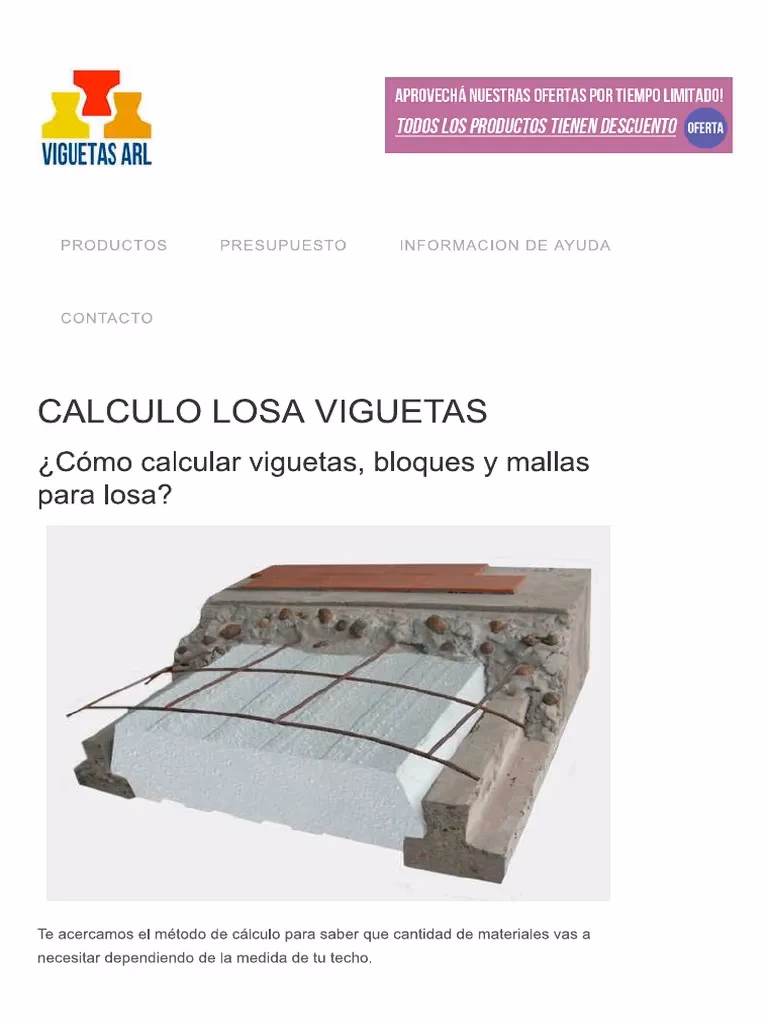

¿Cómo calcular la cantidad de viguetas?

Para calcular la cantidad de viguetas, primero mide la longitud total del área donde se apoyarán las viguetas (la dimensión perpendicular a su dirección). Luego, divide esa longitud por la separación entre viguetas (intereje), que suele ser de 60-70 cm dependiendo de la bovedilla. A este resultado, súmale 1 (por la vigueta inicial) y redondea hacia arriba si es necesario. Se recomienda añadir un 5-10% adicional por posibles imprevistos.

¿Cuánto debe apoyar una vigueta pretensada?

Una vigueta pretensada debe apoyar, como mínimo, 10 cm en cada uno de sus extremos sobre el elemento de soporte (viga, muro, etc.). Este apoyo es crucial para la correcta transmisión de cargas y la estabilidad estructural.

¿Cuánto pesa una vigueta pretensada de 4 metros?

El peso de una vigueta pretensada varía según su tipo, peralte y longitud. Por ejemplo, una Vigueta Pretensada T-50 Ser.4 de 4.60 mt pesa 78.2 kg. Para una de 4 metros, el peso sería similar, pero siempre debes consultar las tablas de pesos y especificaciones proporcionadas por el fabricante para el modelo exacto que vas a utilizar.

¿Cuál es la separación ideal entre viguetas?

La separación ideal entre viguetas no es un valor fijo, sino que depende directamente del ancho de las bovedillas que se utilizarán para rellenar los espacios entre ellas. Las separaciones más comunes (interejes) son de 60 cm o 70 cm, pero siempre debes verificar la compatibilidad con el sistema vigueta-bovedilla elegido.

¿Qué tipo de vigueta es mejor para mi proyecto?

La elección del tipo de vigueta depende de varios factores, incluyendo la luz a cubrir, las cargas de diseño, el presupuesto, el tiempo de ejecución y la disponibilidad local. Las viguetas pretensadas son excelentes para la eficiencia y luces medianas a grandes. Las de alma abierta son versátiles y permiten el paso de instalaciones. Un ingeniero estructural puede ayudarte a determinar la mejor opción para tus necesidades específicas.

¿Es necesario un ingeniero para el cálculo de viguetas?

Sí, absolutamente. Aunque esta guía proporciona los principios básicos para una estimación, el cálculo y diseño final de cualquier sistema estructural, incluyendo las viguetas, debe ser realizado o validado por un ingeniero estructural calificado. Un profesional considerará las cargas exactas, las características del suelo, las normativas locales y otros factores críticos para asegurar la seguridad y la integridad de la edificación.

Conclusión: La Precisión es la Clave

El cálculo y la correcta instalación de las viguetas son pasos fundamentales para la seguridad y la durabilidad de cualquier construcción. Aunque la información aquí provista te brinda una base sólida para entender el proceso, recuerda que la complejidad de las cargas y las interacciones estructurales exige siempre la intervención de un profesional. Invertir en un buen diseño ingenieril no solo te ahorrará problemas a largo plazo, sino que también optimizará tus recursos y garantizará que tu proyecto se construya con la máxima resistencia y eficiencia. La planificación detallada y la atención a estos elementos cruciales son el cimiento de una obra exitosa.
