Capacidad de Carga de Losa Vigueta y Bovedilla

El sistema de vigueta y bovedilla es ampliamente utilizado en la construcción moderna por su eficiencia estructural, su facilidad de instalación y su versatilidad. Este método constructivo ha demostrado ser una solución robusta y económica para la creación de forjados y techos en una vasta gama de edificaciones, desde viviendas residenciales hasta grandes complejos comerciales e industriales. Su popularidad radica en la combinación estratégica de elementos pretensados y aligerantes que permiten una distribución de cargas eficiente, optimizando los recursos y reduciendo significativamente los tiempos de ejecución en obra. En este artículo, profundizaremos en los cálculos esenciales para determinar la capacidad de carga de estas losas, exploraremos las diversas aplicaciones, y ofreceremos recomendaciones actualizadas para su correcta implementación y, cuando sea necesario, su refuerzo.

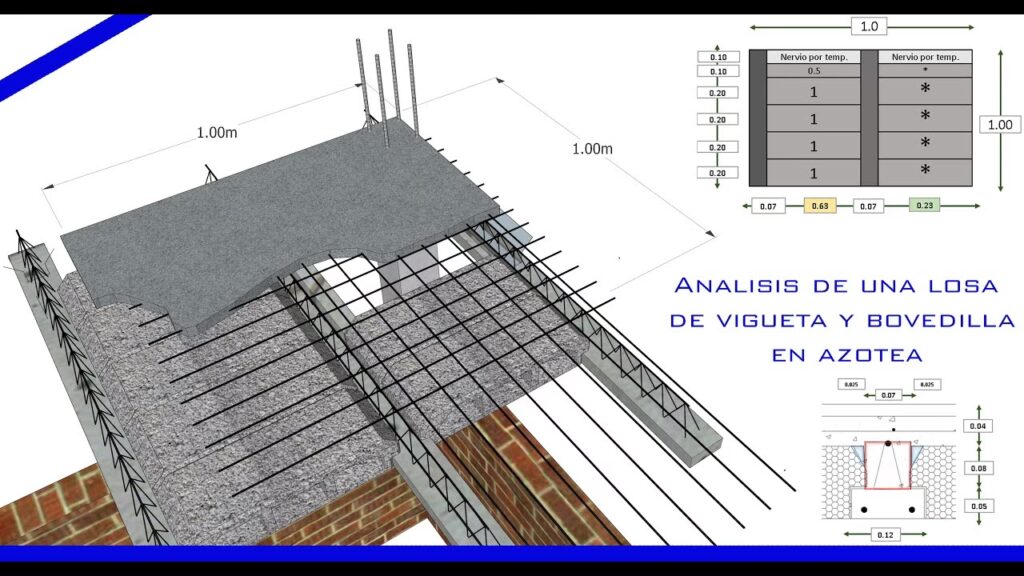

Principios Básicos del Sistema de Vigueta y Bovedilla

El sistema de vigueta y bovedilla se basa en la combinación de dos componentes principales: las viguetas pretensadas y las bovedillas. Las viguetas, generalmente de concreto, actúan como elementos portantes, prefabricadas con acero de alta resistencia que les confiere una gran capacidad de carga y una menor deformación. Las bovedillas, por otro lado, son elementos aligerantes que se colocan entre las viguetas, rellenando el espacio y sirviendo de encofrado perdido para la capa de compresión de concreto que se vierte encima. Esta capa superior, al fraguar, forma un conjunto monolítico con las viguetas, creando una losa ligera pero sumamente resistente.

La aplicación de este sistema es diversa y abarca:

• Construcción de losas o forjados en edificaciones modernas de todo tipo, desde viviendas unifamiliares hasta edificios de varios niveles.
• Rehabilitación estructural en proyectos de conservación patrimonial, donde la reducción de peso y la rapidez de instalación son cruciales para no comprometer las estructuras existentes.
• Refuerzos mediante fibra de carbono en estructuras antiguas que requieren un incremento de su capacidad portante sin añadir un peso excesivo.

La capacidad de este sistema para adaptarse a diferentes necesidades, su eficiencia en el uso de materiales y su contribución a la reducción de costos y tiempos de ejecución lo convierten en una opción predilecta para muchos profesionales de la construcción.

Capacidad de Carga Admisible de la Losa de Vigueta y Bovedilla

Determinar cuántos kilos soporta una losa de vigueta y bovedilla es crucial para la seguridad y funcionalidad de cualquier estructura. La carga admisible de una losa no solo depende de las dimensiones de las viguetas y el tipo de bovedilla, sino también del claro (distancia entre apoyos), el espesor de la capa de compresión y la calidad del concreto utilizado. Es fundamental entender que estos valores son cargas distribuidas, es decir, el peso que la losa puede soportar por cada metro cuadrado (kg/m²).

Tabla Actualizada de Cálculo de Carga Admisible

A continuación, presentamos una versión mejorada de la tabla de cálculo, con ajustes en parámetros técnicos y nuevas recomendaciones de aplicación, considerando los avances en materiales y estudios estructurales:

Es importante destacar que estos valores son referenciales y pueden ajustarse según las normativas vigentes en cada región y las condiciones estructurales específicas del proyecto. Siempre se recomienda la consulta con un ingeniero estructural para un diseño preciso.

Tabla de Cálculo de Peso y Utilización de Vigueta Pretensada con Bovedilla de Concreto

La siguiente tabla muestra la capacidad de carga (incluyendo peso propio de la losa y carga viva) en kg/m² para diferentes claros y tipos de bovedillas de concreto, lo que permite una selección más precisa del sistema según las exigencias del proyecto. Esta tabla es fundamental para entender la relación entre el claro y la capacidad de la losa, así como el impacto del tipo de bovedilla en el rendimiento estructural.

Pesos Propios según Espesor de la Capa de Compresión

Para un cálculo preciso de la capacidad de carga, es fundamental conocer el peso propio de la losa, que se suma a la carga viva esperada. Los pesos propios varían según el tipo y tamaño de la bovedilla, y son un componente esencial en la determinación de la carga total que debe soportar la estructura:

• Bovedilla 15×25×56 → 243 kg/m²
• Bovedilla 20×25×56 → 278 kg/m²
• Bovedilla 24×25×56 → 318 kg/m²
• Bovedilla 30×25×56 → 365 kg/m²
• Bovedilla 30×25×56 (77 cm) → 426 kg/m²

Consideraciones Técnicas Adicionales

Para asegurar la máxima eficiencia y seguridad del sistema de vigueta y bovedilla, se deben tener en cuenta las siguientes consideraciones técnicas:

• Las cargas mencionadas en las tablas incluyen tanto el peso propio de la losa como la carga viva (personas, mobiliario, etc.) en kg/m².
• Para entre ejes de 64 cm, cada metro cuadrado de techo requiere aproximadamente 6.25 bovedillas y 1.56 metros lineales de vigueta.
• Para entre ejes de 77 cm (frecuentemente utilizados con doble vigueta para mayores claros o cargas), cada metro cuadrado de techo requiere alrededor de 5.2 bovedillas y 2.6 metros lineales de vigueta.
• El concreto para la capa de compresión debe tener una resistencia mínima a la compresión (f’c) de 200 kg/cm², garantizando la rigidez y resistencia del conjunto.
• El espesor de la capa de compresión (E) es un factor crítico; un espesor adecuado asegura la transmisión de cargas y la protección del refuerzo estructural de la losa.

Claro Máximo para Vigueta y Bovedilla

Una de las preguntas más frecuentes al planificar una losa de vigueta y bovedilla es el claro máximo que puede cubrir. El sistema de vigueta y bovedilla es capaz de cubrir claros de hasta 8 metros de manera eficiente con viguetas estándar. Sin embargo, con viguetas de mayor peralte o el uso de doble vigueta y bovedillas de mayor dimensión, como las de 30x25x56 (77cm), es posible alcanzar claros de hasta 10.5 metros o incluso más, como se observa en la tabla de cargas. La capacidad de un claro mayor siempre dependerá del diseño estructural específico, la carga a soportar y el tipo de vigueta y bovedilla seleccionados. Es crucial que estos diseños sean validados por un ingeniero.

Cómo Calcular la Cantidad de Viguetas y Bovedillas Necesarias

Calcular la cantidad exacta de viguetas y bovedillas para un proyecto es un paso fundamental para optimizar costos y evitar desperdicios. El proceso requiere considerar las dimensiones del área a cubrir y las especificaciones de los materiales.

¿Qué es la Vigueta y Bovedilla?

Como ya se mencionó, la vigueta y bovedilla es un sistema constructivo que se compone de viguetas (elementos estructurales horizontales que soportan la carga) y bovedillas (elementos que rellenan los huecos entre las viguetas, formando una superficie plana para la capa de compresión). Las bovedillas pueden ser de diversos materiales como ladrillo, cerámica, arcilla, o poliestireno, cada uno con sus propias ventajas en términos de peso, aislamiento y costo.

Pasos para Calcular la Cantidad de Viguetas y Bovedillas

Para calcular la cantidad de viguetas y bovedillas necesarias, se deben seguir los siguientes pasos:

Paso 1: Calcular la Distancia entre las Viguetas (Entre Ejes)

La distancia entre viguetas (o entre ejes) es un factor determinante y depende de la carga que soportará la estructura y del tipo de bovedilla. Generalmente, esta distancia oscila entre 60 y 80 cm. Para calcular el número de viguetas necesarias, se mide el ancho del espacio a cubrir y se divide entre la distancia recomendada entre viguetas.

Ejemplo: Si el ancho del espacio es de 4 metros y la distancia entre viguetas es de 0.64 metros (64 cm), el número de viguetas necesarias será:

4 m / 0.64 m = 6.25 viguetas. Se redondea a 7 viguetas para asegurar la cobertura completa y los soportes necesarios.

Paso 2: Calcular la Longitud de las Viguetas

La longitud de las viguetas debe ser ligeramente mayor que la longitud del claro a cubrir para permitir un apoyo adecuado en los muros o vigas. Se suma la longitud del claro y un margen para los apoyos (generalmente entre 10 y 20 cm por cada lado).

Ejemplo: Si el largo del espacio es de 5 metros y se requieren apoyos de 15 cm a cada lado, la longitud de la vigueta será:

5 m + 0.15 m + 0.15 m = 5.30 m

Paso 3: Calcular la Cantidad de Bovedillas Necesarias

La cantidad de bovedillas se calcula en función de la superficie total a cubrir y el área que cubre una bovedilla individual. Cada bovedilla, junto con el espacio que ocupa la vigueta adyacente, forma un módulo. Si se utilizan bovedillas de 60 cm de largo y el entre eje es de 64 cm, la cantidad por metro cuadrado es aproximadamente 1 / (0.64 m * 0.60 m) = 2.6 bovedillas por metro lineal de vigueta, o más precisamente, 6.25 bovedillas por m² para entre ejes de 64 cm.

Ejemplo: Para un área de 20 m² con entre ejes de 64 cm:

20 m² * 6.25 bovedillas/m² = 125 bovedillas.

Es importante agregar un margen de error del 5% al 10% en el cálculo de viguetas y bovedillas para prever posibles cortes, desperfectos o errores durante la instalación.

Materiales Necesarios para Construir una Losa con Vigueta y Bovedilla

Los materiales esenciales para la construcción de una losa con vigueta y bovedilla son:

• Viguetas: Elementos pretensados de concreto armado, fundamentales para la resistencia.
• Bovedillas: Pueden ser de concreto, arcilla, cerámica, o poliestireno, seleccionadas según las necesidades de peso y aislamiento.
• Mortero de Cemento: Para el pegado de las bovedillas a las viguetas y para nivelaciones menores.
• Arena y Agua: Componentes para la mezcla del mortero y del concreto.
• Concreto para la Capa de Compresión: Con una resistencia mínima f'c = 200 kg/cm², se vierte sobre las bovedillas y viguetas, formando la losa monolítica.
• Malla Electrosoldada: Se coloca sobre las bovedillas antes del vertido del concreto de compresión para prevenir fisuras por retracción y mejorar la distribución de cargas.
• Refuerzos (Opcional): Barras de acero adicionales en zonas de mayor concentración de cargas o para voladizos.

Ventajas de Utilizar Vigueta y Bovedilla en la Construcción

La adopción del sistema de vigueta y bovedilla ofrece múltiples beneficios que lo hacen atractivo para diversos proyectos de construcción:

• Mayor Resistencia: A pesar de ser un sistema aligerado, la combinación de viguetas pretensadas y la capa de compresión de concreto confiere una alta capacidad portante.
• Ahorro de Materiales: Reduce la cantidad de concreto y cimbra necesaria en comparación con las losas macizas tradicionales.
• Ahorro de Tiempo: La prefabricación de viguetas y bovedillas acelera significativamente el proceso de construcción, reduciendo los tiempos de ejecución.
• Aislamiento Térmico y Acústico: Las bovedillas, especialmente las de poliestireno, proporcionan un excelente aislamiento, contribuyendo al confort interior y a la eficiencia energética del edificio.
• Menor Peso Estructural: Al ser un sistema aligerado, reduce el peso total de la estructura, lo que puede implicar ahorros en cimentaciones y otros elementos estructurales.

Cómo Reforzar Losas de Vigueta y Bovedilla

En ocasiones, ya sea por cambios de uso, incremento de cargas o deterioro estructural, una losa de vigueta y bovedilla puede requerir un refuerzo estructural. Es crucial realizar una inspección inicial para identificar daños, grietas o áreas debilitadas antes de cualquier intervención.

Métodos de Refuerzo

Existen varias técnicas efectivas para reforzar una losa de vigueta y bovedilla:

1. Refuerzo con Malla Electrosoldada y Capa de Compresión Adicional

Este es uno de los métodos más comunes. Consiste en añadir una nueva capa de concreto armado sobre la losa existente. La malla electrosoldada, fabricada con alambres de acero de alta resistencia, se coloca sobre la losa antes de aplicar esta nueva capa, ayudando a distribuir las cargas uniformemente y a prevenir la propagación de grietas. Los pasos incluyen:

1. Limpieza: Asegurar que la superficie de la losa esté limpia y libre de escombros para una buena adherencia.
2. Colocación de la Malla: Extender la malla electrosoldada de manera uniforme sobre la losa, asegurándose de que quede correctamente nivelada y fijada.
3. Aplicación de Concreto: Verter una nueva capa de concreto sobre la malla, cubriéndola completamente y asegurando el espesor diseñado.
4. Curado: Permitir que el concreto cure adecuadamente, siguiendo las especificaciones del fabricante para alcanzar su resistencia máxima.

2. Refuerzo con Fibra de Carbono

El uso de láminas o tejidos de fibra de carbono es una solución moderna y muy eficaz, especialmente cuando se busca un refuerzo rápido y no invasivo. La fibra de carbono es extremadamente resistente y ligera. Se adhiere a la superficie inferior o superior de la losa existente con resinas epóxicas. Este método es ideal para aumentar la resistencia a la flexión y la rigidez de la losa sin añadir un peso significativo.

3. Refuerzo con Concreto Proyectado (Shotcrete)

El concreto proyectado, o shotcrete, es una técnica donde el concreto se aplica a alta velocidad sobre la superficie a reforzar mediante una manguera. Es efectivo para rellenar grietas, fisuras y áreas debilitadas, proporcionando un refuerzo adicional y una superficie uniforme. Este método es versátil y útil para zonas de difícil acceso o elementos estructurales irregulares.

Consideraciones Finales sobre el Refuerzo

Reforzar una losa es una tarea especializada que requiere un profundo conocimiento técnico. Es indispensable consultar a un ingeniero estructural para evaluar el estado de la losa, determinar la causa de la necesidad de refuerzo y diseñar la solución más adecuada. La seguridad debe ser siempre la prioridad; por ello, se deben seguir estrictamente las normas y procedimientos de seguridad durante todo el proceso de reforzamiento.

Preguntas Frecuentes (FAQ)

¿Cuántos kilos soporta una losa de vigueta y bovedilla?

La capacidad de carga de una losa de vigueta y bovedilla varía significativamente según el tipo de vigueta, el material y las dimensiones de la bovedilla, y el claro a cubrir. Generalmente, una losa de vigueta y bovedilla puede soportar cargas admisibles que van desde los 200 kg/m² para aplicaciones ligeras (como cubiertas con bovedillas de poliestireno en claros grandes) hasta más de 1200 kg/m² para claros pequeños con bovedillas de concreto robustas. Por ejemplo, una losa con bovedilla de 20x25x56 en un claro de 3.00 m puede soportar hasta 1286 kg/m², mientras que la misma bovedilla en un claro de 5.00 m soporta 463 kg/m². Es crucial consultar las tablas de carga específicas para cada configuración y tipo de bovedilla, y siempre considerar el peso propio de la losa dentro de la carga total.

¿Cuál es el claro máximo para vigueta y bovedilla?

El claro máximo que puede cubrir una losa de vigueta y bovedilla varía con el diseño y los materiales, pero generalmente se considera que puede alcanzar hasta 8 metros con viguetas estándar. Sin embargo, con el uso de viguetas de mayor peralte, dobles viguetas o bovedillas de mayor dimensión, este sistema puede extenderse para cubrir claros de hasta 10.5 metros o incluso más, dependiendo de la carga de diseño y la configuración específica. Para claros mayores, es fundamental un análisis estructural detallado por parte de un profesional.

¿Cómo calcular el número de viguetas y bovedillas?

Para calcular las cantidades necesarias, primero determine la distancia entre las viguetas (generalmente 60-80 cm, dependiendo del diseño y la bovedilla). Divida el ancho total del área a cubrir por esta distancia para obtener el número de viguetas. Luego, mida la longitud del claro y sume los apoyos necesarios para obtener la longitud de cada vigueta. Para las bovedillas, divida el área total de la losa entre el área de cobertura de una bovedilla individual (considerando el ancho de la vigueta en el módulo), o use las referencias de 6.25 bovedillas/m² para entre ejes de 64 cm. Siempre es recomendable añadir un margen de desperdicio del 5% al 10%.

¿Cómo reforzar losas de vigueta y bovedilla?

Las losas de vigueta y bovedilla pueden reforzarse mediante varias técnicas. Una común es la adición de una nueva capa de concreto armado sobre la losa existente, utilizando malla electrosoldada para distribuir las cargas y controlar fisuras. Otra opción avanzada es el uso de láminas o tejidos de fibra de carbono, adheridos a la superficie de la losa para aumentar su resistencia y rigidez con un peso mínimo. Finalmente, el concreto proyectado (shotcrete) puede ser utilizado para reparar y fortalecer áreas dañadas o debilitadas. En todos los casos, es esencial una inspección profesional y el diseño de la solución por un ingeniero estructural.

El sistema de vigueta y bovedilla sigue siendo una solución de construcción sobresaliente por su equilibrio entre resistencia, economía y facilidad de instalación. Comprender sus principios, capacidades de carga y métodos de refuerzo es fundamental para cualquier proyecto constructivo, garantizando edificaciones seguras, duraderas y eficientes. Siempre considere la asesoría de profesionales cualificados para asegurar el éxito y la seguridad de su obra.
