27/05/2025
La capacidad de un material poroso, como el suelo o una roca, para permitir el paso del agua a través de él es una propiedad fundamental en campos como la hidrogeología, la agricultura y la ingeniería civil. Esta capacidad se conoce como conductividad hidráulica (K). Comprender y cuantificar esta propiedad es esencial para predecir el movimiento del agua subterránea, diseñar sistemas de drenaje, evaluar la recarga de acuíferos y gestionar los recursos hídricos de manera sostenible. En este artículo, exploraremos en detalle qué es la conductividad hidráulica, cómo se calcula utilizando la célebre Ley de Darcy y cuáles son los métodos más comunes para medirla en campo.
La conductividad hidráulica no es un valor fijo; depende intrínsecamente de las propiedades tanto del medio poroso (como el tamaño y la distribución de los poros, la tortuosidad del camino) como del fluido que lo atraviesa (su viscosidad y peso específico). Es el factor de proporcionalidad que relaciona la velocidad del flujo de agua con la fuerza motriz que lo impulsa, es decir, el gradiente hidráulico. Acompáñanos en este viaje para desentrañar los misterios de este parámetro tan importante.
¿Qué es la Conductividad Hidráulica (K)?

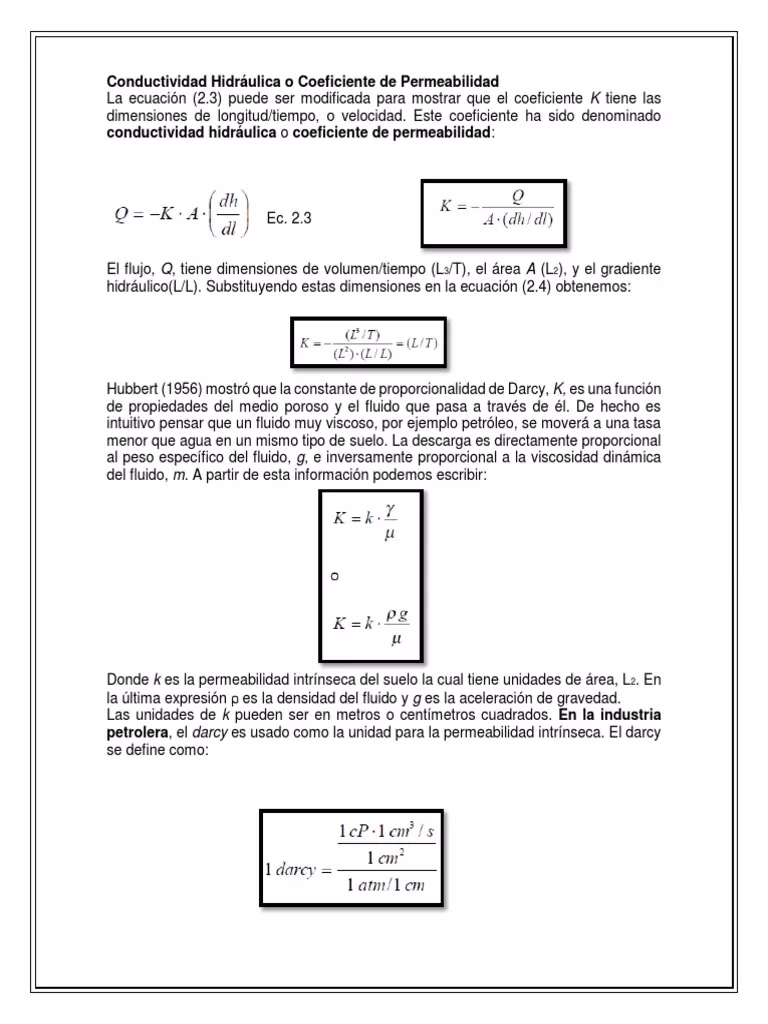

La conductividad hidráulica (K) es una medida de la facilidad con la que un medio poroso puede transmitir agua. En términos más técnicos, es el factor de proporcionalidad en la Ley de Darcy que describe el flujo de fluidos a través de medios porosos. Imagina un suelo arenoso versus un suelo arcilloso; el agua fluirá mucho más rápido a través de la arena debido a sus poros más grandes y conectados. Esa diferencia en la velocidad de flujo, bajo la misma fuerza impulsora, es lo que cuantifica la conductividad hidráulica.
Es importante diferenciar la conductividad hidráulica de la permeabilidad intrínseca. Mientras que la permeabilidad intrínseca es una propiedad exclusiva del medio poroso (su capacidad de permitir el flujo), la conductividad hidráulica incorpora también las propiedades del fluido (densidad y viscosidad). Por lo tanto, el valor de K cambiará si el fluido es agua o, por ejemplo, aceite, o si la temperatura del agua cambia (afectando su viscosidad).
La Ley de Darcy: El Fundamento del Flujo en Medios Porosos
La Ley de Darcy, formulada por Henri Darcy en el siglo XIX, es la base para comprender y calcular la conductividad hidráulica. Esta ley establece que la velocidad de descarga de un fluido a través de un medio poroso es directamente proporcional al gradiente hidráulico e inversamente proporcional a la viscosidad del fluido, y directamente proporcional a la permeabilidad del medio.
Existen varias expresiones de la Ley de Darcy, pero las más comunes en hidrogeología y geología son las siguientes:
- Para el caudal total (Q):
Q = K • A [(h1 - h2) ÷ L]
Donde:Qes la tasa de descarga o caudal (volumen por unidad de tiempo, por ejemplo, m³/s).Kes la Conductividad Hidráulica (velocidad por unidad de gradiente, por ejemplo, m/s).Aes el área de la sección transversal a través de la cual fluye el agua (por ejemplo, m²).h1 - h2es la diferencia de carga hidráulica entre dos puntos (altura, por ejemplo, m).Les la longitud o distancia de la trayectoria de flujo entre esos dos puntos (por ejemplo, m).- El término
(h1 - h2) ÷ Lrepresenta el gradiente hidráulico, que es la fuerza motriz del flujo.
- Para la descarga específica o velocidad de Darcy (q):
q = Q ÷ A = -K [(dh) ÷ (dl)]
Donde:qes la descarga específica o velocidad de Darcy (velocidad aparente del agua a través del medio, por ejemplo, m/s).Qes la tasa de descarga o caudal.Aes el área de la sección transversal.dh/dles el gradiente hidráulico, que representa el cambio infinitesimal de la carga hidráulica (dh) sobre una distancia infinitesimal (dl). El signo negativo indica que el flujo ocurre en la dirección de la disminución de la carga hidráulica.
La velocidad de Darcy (q) no es la velocidad real del agua a través de los poros, sino una velocidad promedio sobre la sección total del medio poroso (incluyendo los sólidos). La velocidad real del agua a través de los poros es mayor y se conoce como velocidad intersticial o velocidad de flujo lineal.
Fórmulas para Calcular la Conductividad Hidráulica
A partir de las expresiones de la Ley de Darcy, podemos despejar la conductividad hidráulica (K) para calcularla si conocemos los demás parámetros. Este es el corazón de la estimación de K.
Cálculo de K a partir del Caudal Total
Si partimos de la expresión del caudal total, Q = K • A [(h1 - h2) ÷ L], podemos despejar K de la siguiente manera:
K = Q / (A • [(h1 - h2) ÷ L])
O, reordenando los términos para mayor claridad:
K = (Q • L) / (A • (h1 - h2))
Esta fórmula es fundamental cuando se realizan experimentos en laboratorio o campo donde se mide un caudal (Q) a través de un área (A) y se conoce el gradiente hidráulico aplicado (Δh/L).
Cálculo de K a partir de la Descarga Específica (Velocidad de Darcy)
Si utilizamos la expresión de la descarga específica, q = -K [(dh) ÷ (dl)], podemos despejar K así:
K = -q / [(dh) ÷ (dl)]
Aquí, q es la velocidad de Darcy (Q/A) y dh/dl es el gradiente hidráulico. Esta forma es útil cuando se trabaja con velocidades de flujo o se desea expresar la relación entre la velocidad de Darcy y el gradiente hidráulico directamente.
Es importante notar que, como se observa en la información proporcionada, la velocidad de Darcy (q = Q/sección) puede calcularse directamente a partir de la parte derecha de la ecuación: q = K • (Δh/Δl). Esto significa que, si conocemos K y el gradiente hidráulico, podemos estimar la velocidad de Darcy sin necesidad de medir directamente el caudal o la sección, lo cual es una aplicación práctica de la Ley de Darcy.
Medición de la Conductividad Hidráulica en Campo
Aunque las fórmulas nos permiten calcular K, el desafío radica en obtener los datos precisos de caudal, área y gradiente hidráulico en condiciones reales. Para ello, se utilizan diversos métodos de medición en campo, que se dividen principalmente en pruebas de laboratorio y pruebas in situ. Nos centraremos en las pruebas in situ, ya que proporcionan valores más representativos de las condiciones reales del suelo.
Método del Infiltrómetro de Anillo
Un método común para medir la conductividad hidráulica saturada (Ks) en el campo es el uso de un infiltrómetro de anillo. Este dispositivo consiste en un cilindro abierto de paredes delgadas que se introduce en el suelo a una profundidad específica (típicamente unos 5 cm). Una vez instalado, se vierte agua dentro del anillo, y se mide la tasa a la que el agua se infiltra en el suelo.
Existen dos técnicas principales con el infiltrómetro de anillo:
- Técnica de Carga Constante: Se mantiene un nivel de agua constante dentro del anillo, añadiendo agua continuamente a medida que se infiltra. Se mide el volumen de agua añadido en un período de tiempo para calcular la tasa de infiltración una vez que se ha alcanzado un estado estacionario.
- Técnica de Carga Descendente: Se mide cómo el nivel de agua desciende dentro del anillo a lo largo del tiempo.
Este método es relativamente sencillo y proporciona una estimación de la Ks en la superficie del suelo, pero puede verse afectado por factores como la compactación del suelo durante la inserción del anillo o la variabilidad espacial del suelo.
Método del Permeámetro de Pozo de Carga Constante
El permeámetro de pozo de carga constante (también conocido como permeámetro de perforación) es uno de los procedimientos más convenientes y ampliamente utilizados para la medición in situ de la conductividad hidráulica saturada (Ks) de la zona vadosa (la parte del suelo no saturada por encima del nivel freático) a profundidades que pueden exceder varios metros.
Procedimiento General
El procedimiento implica los siguientes pasos:
- Se perfora un agujero cilíndrico en el suelo hasta la profundidad deseada.
- Se establece una profundidad constante de agua dentro del agujero. Esto se logra generalmente mediante un sistema de suministro de agua que mantiene el nivel constante a medida que el agua se infiltra en el suelo.
- Se mide la tasa de flujo de agua desde el agujero hacia el suelo con una frecuencia determinada hasta que se alcanza un estado estacionario (es decir, la tasa de flujo se estabiliza).
Cálculo de Ks con el Permeámetro de Pozo
Una vez que se ha alcanzado el estado estacionario, la conductividad hidráulica saturada (Ks) se calcula utilizando la ecuación:
Q = A × Ks
Donde:
Qes la tasa de flujo de agua en estado estacionario desde el agujero hacia el suelo (volumen por unidad de tiempo, por ejemplo, L³/T⁻¹).Aes un factor que debe obtenerse mediante un modelo apropiado, utilizando el radio del agujero (r) y la profundidad constante del agua en el agujero (L, también conocida como carga hidráulica).
Despejando Ks, obtenemos:
Ks = Q / A
El Factor 'A' y los Modelos Asociados
La complejidad de este método radica en la determinación del factor 'A'. A lo largo de los años, se han desarrollado varios modelos para calcular 'A', cada uno con sus propias suposiciones y aplicaciones:
- Modelo de Glover (1953): Este es uno de los modelos más antiguos y ampliamente utilizados. Se desarrolló basándose únicamente en el flujo saturado alrededor del agujero.
- Modelos de Stephens, Philip, Reynolds y otros: Estos modelos más avanzados consideran tanto el flujo de agua saturado como el no saturado alrededor de un agujero cilíndrico. Incorporan funciones empíricas de conductividad hidráulica no saturada, como
K(h) = Ks exp(αh), dondehes la carga de presión del agua en el suelo no saturado yαes un parámetro empírico.
Es importante señalar que, debido a la complejidad inherente de los suelos, todos los modelos disponibles para determinar Ks mediante el método del permeámetro de pozo de carga constante asumen un sistema idealizado. Estas suposiciones incluyen:
- La validez de la Ley de Darcy tanto para el flujo saturado como para el no saturado.
- El suelo es homogéneo e isotrópico (sus propiedades son uniformes en todas las direcciones) y tiene una distribución de tamaño de poros bastante uniforme. Esta última suposición, en particular, rara vez es cierta para cualquier suelo natural, excepto quizás para las dunas de arena.
A pesar de estas simplificaciones, el método del permeámetro de pozo ha demostrado ser una herramienta valiosa. Las investigaciones han demostrado que el estado estacionario en el flujo de agua tridimensional desde un agujero cilíndrico se alcanza en un tiempo relativamente corto, y mediciones con pocos litros de agua en agujeros de diámetro pequeño (por ejemplo, 6.4 cm) pueden proporcionar resultados fiables.
Importancia de la Conductividad Hidráulica
La conductividad hidráulica es una de las propiedades del suelo más importantes que afecta a muchos otros procesos y propiedades. Su conocimiento es crucial en diversas aplicaciones:
- Hidrología y Recursos Hídricos: Para modelar el movimiento del agua subterránea, estimar la recarga de acuíferos, evaluar la disponibilidad de agua y gestionar los pozos de extracción.
- Agricultura y Riego: Influye en la capacidad del suelo para drenar, la disponibilidad de agua para las plantas y la eficiencia de los sistemas de riego. Un suelo con baja K puede sufrir encharcamientos, mientras que uno con alta K puede requerir riego más frecuente.
- Ingeniería Ambiental: Es fundamental para predecir la migración de contaminantes en el suelo y el agua subterránea, diseñar sistemas de contención de residuos y planificar la remediación de sitios contaminados.
- Ingeniería Civil: Relevante en el diseño de cimentaciones, la estabilidad de taludes y la construcción de carreteras, donde el comportamiento del agua en el suelo es un factor crítico.
Entender cómo el agua se mueve a través del subsuelo es la clave para una gestión eficaz de nuestro planeta.
Preguntas Frecuentes sobre la Conductividad Hidráulica
¿Qué es la Conductividad Hidráulica Saturada (Ks)?
La conductividad hidráulica saturada (Ks o Ksat) se refiere a la conductividad hidráulica de un suelo cuando todos sus poros están completamente llenos de agua. Bajo estas condiciones, se considera que Ks es una constante en un momento, lugar y dirección dados dentro del suelo. Es la máxima capacidad de un suelo para transmitir agua.
¿Por qué es importante el gradiente hidráulico en el cálculo de K?
El gradiente hidráulico es la fuerza impulsora que mueve el agua a través del medio poroso. Sin un gradiente hidráulico, no habría flujo de agua. En las fórmulas de la Ley de Darcy, el gradiente hidráulico (Δh/L o dh/dl) es el término que representa la diferencia de energía potencial que impulsa el flujo. K es la constante de proporcionalidad que relaciona esta fuerza impulsora con la velocidad de flujo resultante.
¿Cómo afecta la textura del suelo a la conductividad hidráulica?
La textura del suelo, determinada por la proporción de arena, limo y arcilla, tiene un impacto significativo en la conductividad hidráulica. Los suelos arenosos, con partículas grandes y poros bien conectados, generalmente tienen una alta conductividad hidráulica. En contraste, los suelos arcillosos, con partículas muy finas y poros diminutos y menos conectados, presentan una conductividad hidráulica mucho menor. El limo se encuentra en un punto intermedio. La estructura del suelo (cómo se agrupan las partículas) también juega un papel crucial.
¿Se puede calcular la velocidad de Darcy sin conocer la sección ni el caudal directamente?
Sí, la velocidad de Darcy (q) se puede calcular si se conoce la conductividad hidráulica (K) y el gradiente hidráulico (Δh/Δl). A partir de la expresión de la Ley de Darcy (q = K • (Δh/Δl)), si ya hemos determinado K por otros medios (por ejemplo, mediante una prueba de permeámetro) y podemos medir el gradiente hidráulico en el campo (por ejemplo, con piezómetros), podemos estimar la velocidad de Darcy sin tener que medir directamente el caudal total (Q) o el área de la sección transversal (A).
Conclusión
La conductividad hidráulica es un pilar fundamental en el estudio del movimiento del agua en el medio ambiente. Desde su definición en el marco de la Ley de Darcy hasta las complejidades de su medición en campo, comprender K nos permite no solo cuantificar la capacidad de un suelo para transmitir agua, sino también tomar decisiones informadas en la gestión de recursos hídricos, la agricultura y la protección ambiental. Las fórmulas y métodos discutidos aquí son herramientas esenciales para cualquier profesional o estudiante interesado en el comportamiento del agua en nuestro planeta. Aunque los suelos son complejos y presentan variabilidad, los principios de Darcy y las técnicas de medición continúan siendo la base para desentrañar los secretos del flujo subsuperficial.
