Calculando el Valor Cuadrático Medio (RMS)

En el vasto universo de las matemáticas y la ingeniería, existen conceptos que, a primera vista, pueden parecer complejos, pero que son absolutamente fundamentales para comprender el mundo que nos rodea. Uno de estos pilares es el Valor Cuadrático Medio, conocido comúnmente por sus siglas en inglés, RMS (Root Mean Square). Lejos de ser una simple curiosidad académica, el RMS es una herramienta indispensable en campos tan diversos como la ingeniería eléctrica, la acústica, la estadística y la física, permitiéndonos cuantificar de manera efectiva la magnitud de señales variables o la dispersión de conjuntos de datos.

A menudo, la intuición nos lleva a pensar en el 'promedio' como la medida más representativa de un conjunto de valores. Sin embargo, en muchas situaciones, especialmente cuando se trata de cantidades que oscilan entre valores positivos y negativos, como la corriente alterna, un promedio simple podría resultar en un valor cero, lo cual no reflejaría la verdadera 'energía' o 'efectividad' de dicha cantidad. Aquí es donde el RMS brilla, ofreciendo una medida que considera la magnitud de las desviaciones respecto a cero, sin importar su signo. Prepárate para desentrañar los secretos de este valor tan particular y su impacto en nuestra comprensión de los fenómenos dinámicos.

¿Qué es el Valor Cuadrático Medio (RMS)? Una Definición Clara

El Valor Cuadrático Medio (RMS) es una medida estadística de la magnitud de una cantidad que varía. Es particularmente útil para señales que cambian con el tiempo, como el voltaje o la corriente alterna, o para conjuntos de datos donde el signo de los valores individuales es relevante para su impacto total. En esencia, el RMS nos da un valor equivalente de corriente o voltaje continuo (DC) que produciría el mismo efecto térmico (calor) en una resistencia que la señal alterna.

La belleza del RMS radica en su capacidad para proporcionar una medida de la 'magnitud efectiva' de una señal, superando las limitaciones de un promedio aritmético simple cuando la señal tiene componentes tanto positivos como negativos que se anulan mutuamente a lo largo de un ciclo completo. Es una forma de promediar que da más peso a los valores de mayor magnitud, ya sean positivos o negativos, debido al proceso de elevación al cuadrado.

Cálculo del RMS para Valores Discretos

Calcular el valor cuadrático medio para una colección finita de datos es un proceso directo y se rige por una fórmula clara. Si tenemos una serie de N valores discretos, denotados como {x₁, x₂, ..., x_N}, el RMS se calcula siguiendo estos pasos:

1. Elevar al cuadrado cada uno de los valores individuales.
2. Sumar todos esos valores cuadrados.
3. Dividir la suma obtenida por el número total de valores (N).
4. Calcular la raíz cuadrada del resultado final.

Esta secuencia de operaciones se resume en la siguiente fórmula:

x_RMS = √( (x₁² + x₂² + ... + x_N²) / N )

O, utilizando la notación de sumatoria:

x_RMS = √( (1/N) ∑_i=1^N x_i² )

Ejemplo Práctico con Valores Discretos

Imaginemos que tenemos un conjunto de mediciones de voltaje en diferentes instantes de tiempo: {2 V, -3 V, 4 V, -1 V, 0 V}. Vamos a calcular su valor cuadrático medio:

1. Cuadrados de los valores:
   • 2² = 4
   • (-3)² = 9
   • 4² = 16
   • (-1)² = 1
   • 0² = 0
2. Suma de los cuadrados:
   4 + 9 + 16 + 1 + 0 = 30
3. Dividir por el número de valores (N=5):
   30 / 5 = 6
4. Raíz cuadrada del resultado:
   √6 ≈ 2.449 V

Así, el valor cuadrático medio de este conjunto de voltajes es aproximadamente 2.449 V. Nótese que si hubiéramos calculado el promedio aritmético simple, el resultado sería (2 - 3 + 4 - 1 + 0) / 5 = 2 / 5 = 0.4 V, un valor que no refleja la magnitud efectiva de las variaciones.

Cálculo del RMS para Funciones Continuas (Señales)

Cuando trabajamos con una función continua, como una señal eléctrica o una onda sonora que varía a lo largo de un intervalo de tiempo, el concepto de suma discreta se transforma en una integral. Para una función f(t) definida sobre un intervalo [T₁, T₂], la fórmula para el RMS implica la integración:

x_rms = √( (1 / (T₂ - T₁)) ∫_T1^T₂ [f(t)]² dt )

Esta fórmula es fundamental en el análisis de señales periódicas, donde el intervalo (T₂ - T₁) suele ser el período de la señal. Representa el promedio de los cuadrados de la función sobre el intervalo, y luego se toma la raíz cuadrada de ese promedio. Es la base para comprender la 'potencia efectiva' o el 'calor equivalente' que una señal alterna generaría.

La Importancia del RMS: Más Allá del Promedio Simple

¿Por qué no simplemente usar el valor promedio? La respuesta reside en la naturaleza de muchas cantidades físicas. Por ejemplo, en corriente alterna (AC), el voltaje y la corriente cambian constantemente de polaridad. Para una onda sinusoidal pura, el valor promedio sobre un ciclo completo es cero, ya que la parte positiva y la parte negativa se anulan mutuamente. Esto es un problema si queremos saber cuánta energía o potencia está entregando una señal AC, porque un promedio de cero no refleja que un electrodoméstico esté funcionando o que una bombilla esté encendiendo.

El RMS resuelve este problema porque, al elevar los valores al cuadrado, se eliminan los signos negativos, asegurando que todos los valores contribuyan positivamente a la suma. Luego, al tomar la raíz cuadrada, el resultado tiene las mismas unidades que la cantidad original. En ingeniería eléctrica, el valor RMS de una tensión o corriente alterna es el valor de una tensión o corriente continua que produciría el mismo efecto de calentamiento en una carga resistiva. Por ejemplo, cuando hablamos de un voltaje de toma de corriente de 220V o 120V, nos referimos a su valor RMS.

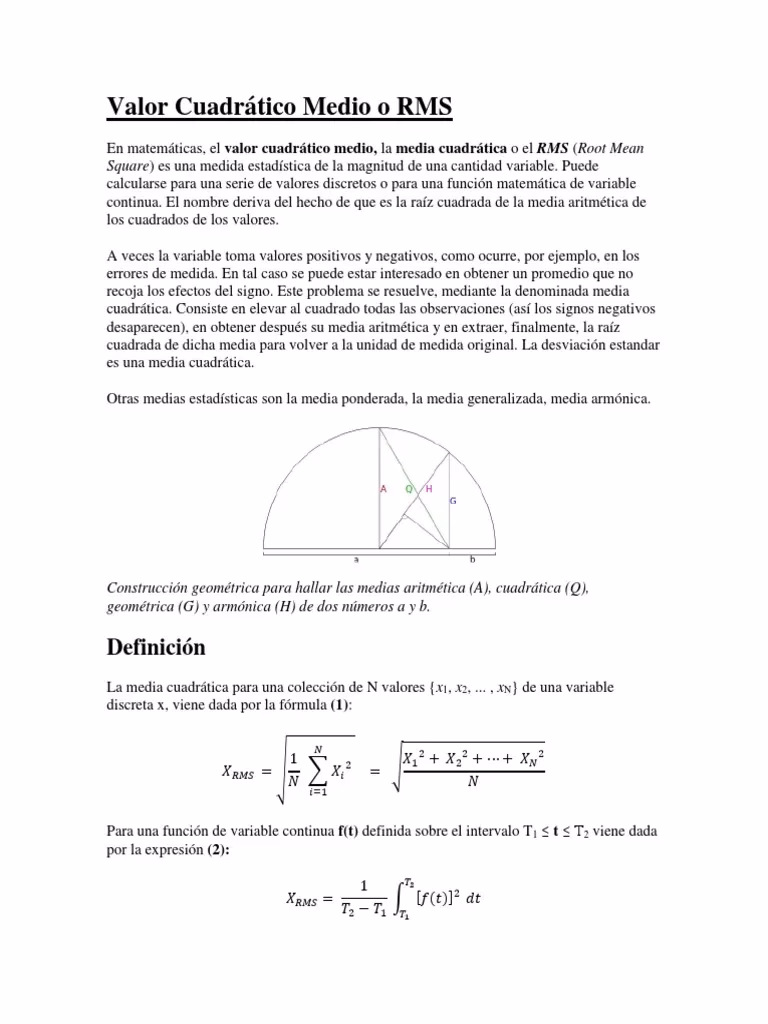

Relación con Otras Medias: Una Jerarquía de Valores

El valor cuadrático medio no es la única forma de calcular un promedio, y de hecho, existe una relación de orden entre varias medias importantes para una misma colección de valores. Esta jerarquía nos ayuda a entender cómo cada media pondera los datos de manera diferente. La relación es la siguiente:

H ≤ G ≤ A ≤ Q

Donde:

• H es la Media Armónica: Se utiliza cuando se promedian tasas o razones (por ejemplo, velocidades en un viaje). Es el recíproco del promedio de los recíprocos de los valores.
• G es la Media Geométrica: Es útil para promediar tasas de crecimiento o cuando los valores se multiplican entre sí. Se calcula como la N-ésima raíz del producto de los N valores.
• A es la Media Aritmética: Es el promedio 'tradicional' que todos conocemos, la suma de los valores dividida por el número de valores. Es sensible a valores atípicos.
• Q es la Media Cuadrática (RMS): Como ya hemos visto, es la raíz cuadrada del promedio de los cuadrados. Da más peso a los valores de mayor magnitud.

Esta propiedad es una demostración matemática de cómo estas diferentes medias capturan distintos aspectos de un conjunto de datos, con la media cuadrática siendo la más grande, ya que penaliza más las desviaciones de cero al elevar al cuadrado los valores.

RMS y el Análisis de Señales Eléctricas

El concepto de RMS es particularmente crucial en el estudio de las señales eléctricas, especialmente las de corriente alterna (AC). Como se mencionó, el valor promedio de una onda sinusoidal completa es cero, lo que la hace inútil para describir la 'fuerza' de la señal. El RMS, en cambio, nos proporciona el valor efectivo de la señal.

Valor RMS para Ondas Senoidales Puras

Para una onda sinusoidal pura (como la tensión de la red eléctrica), existe una relación simple y muy utilizada entre el valor pico (Vp o Ip) y el valor RMS (V_RMS o I_RMS):

• V_RMS = V_pico × 0.707
• I_RMS = I_pico × 0.707

Donde 0.707 es aproximadamente 1/√2. Esto significa que una tensión AC de 220V RMS tiene un valor pico de aproximadamente 220V / 0.707 ≈ 311V. Es importante recordar que esta relación específica solo aplica a ondas senoidales perfectas. Para otras formas de onda (cuadradas, triangulares, etc.), la relación será diferente y se deberá recurrir a la fórmula integral o al cálculo discreto.

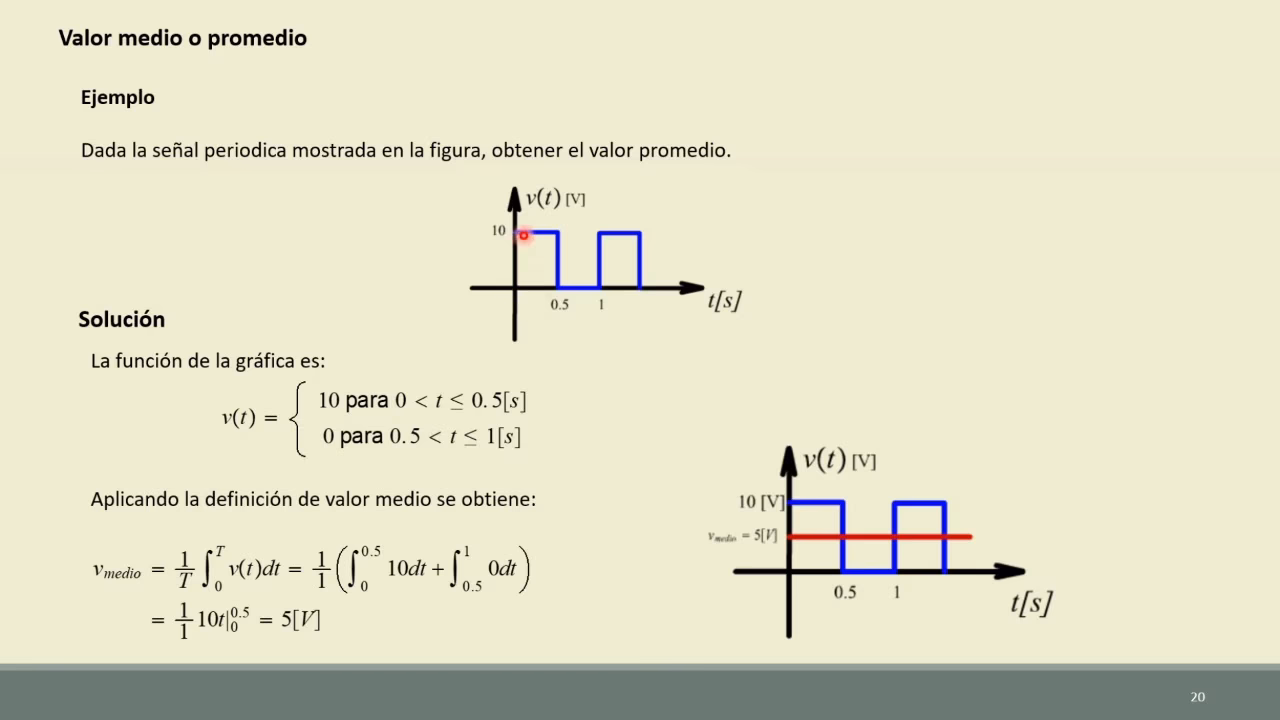

Diferencia entre Valor Medio (Average) y Valor RMS en Señales

Aunque a menudo se confunden, el valor medio y el valor RMS tienen propósitos y definiciones distintas en el contexto de las señales periódicas:

La clave es que el valor medio de una onda sinusoidal simétrica es cero sobre un ciclo completo. Por lo tanto, el valor medio para una señal AC suele tomarse sobre solo medio ciclo (generalmente el positivo) para obtener un valor distinto de cero que sea significativo para ciertas aplicaciones (como la salida de un rectificador de media onda).

El Factor de Forma

Una relación interesante entre el valor RMS y el valor medio es el Factor de Forma. Este factor se define como la relación entre el valor RMS y el valor medio de una forma de onda:

Factor de Forma = Valor RMS / Valor Medio

Para una onda sinusoidal pura, el factor de forma es aproximadamente 1.11. Este valor es una constante importante para los ingenieros eléctricos, ya que caracteriza la 'forma' de la onda. Si conocemos el factor de forma y uno de los valores (RMS o medio), podemos calcular el otro. Por ejemplo, el valor medio de una onda sinusoidal es aproximadamente 0.9 veces su valor RMS.

Aplicaciones del Valor Cuadrático Medio en la Vida Real

El RMS no es solo una fórmula matemática; es una herramienta práctica con innumerables aplicaciones:

• Ingeniería Eléctrica: La aplicación más común. Los voltajes y corrientes de CA se especifican en valores RMS porque representan el equivalente de CC en términos de potencia disipada. Un multímetro 'True RMS' es capaz de medir el valor RMS de formas de onda no sinusoidales con precisión.
• Acústica y Audio: La potencia de salida de los amplificadores de audio se mide a menudo en vatios RMS, lo que indica la potencia continua que un amplificador puede entregar a un altavoz sin distorsión significativa. Esto es más significativo que la 'potencia pico', que puede ser engañosa.
• Estadística: El RMS se utiliza para medir la magnitud de la variabilidad en un conjunto de datos. Por ejemplo, en el análisis de regresión, el 'error cuadrático medio' (RMSE) es una medida de la diferencia promedio entre los valores predichos por un modelo y los valores reales observados.
• Física: En mecánica, el RMS se usa para describir la velocidad de las partículas en un gas (velocidad cuadrática media), lo cual está directamente relacionado con la temperatura del gas.
• Finanzas: En el análisis de series temporales financieras, el RMS puede usarse para cuantificar la volatilidad de los precios de los activos.

En cada uno de estos campos, el RMS proporciona una métrica robusta que va más allá del simple promedio, ofreciendo una comprensión más profunda de la magnitud efectiva de las variaciones.

Preguntas Frecuentes sobre el Valor Cuadrático Medio

¿Cuál es la diferencia principal entre el valor medio y el valor cuadrático medio (RMS)?

La diferencia principal radica en cómo tratan los valores negativos y su propósito. El valor medio es la suma de todos los valores dividida por el número de valores. Para una onda simétrica (como una sinusoidal) sobre un ciclo completo, el valor medio es cero. El RMS, sin embargo, eleva al cuadrado los valores (eliminando el signo negativo), promedia esos cuadrados y luego toma la raíz cuadrada. Esto lo hace útil para medir la 'magnitud efectiva' o la capacidad de una señal para producir calor o potencia, sin importar el signo de los valores individuales.

¿Por qué es importante el RMS en electricidad?

El RMS es fundamental en electricidad porque representa el valor de una corriente o voltaje continuo (DC) que produciría el mismo efecto térmico (calor) en una resistencia que la corriente o voltaje alterno (AC). Cuando se habla de 220V o 120V en la red eléctrica, se refiere al valor RMS, que es la medida de la 'potencia' o 'fuerza' efectiva de esa señal AC. Sin el RMS, no podríamos comparar eficazmente la potencia de una fuente AC con una fuente DC.

¿El RMS solo aplica a ondas senoidales?

No, el concepto de RMS es aplicable a cualquier forma de onda o conjunto de datos, ya sean senoidales, cuadradas, triangulares o irregulares. La fórmula general (discreta o integral) siempre es válida. Sin embargo, la relación simplificada de 0.707 (1/√2) para calcular el RMS a partir del valor pico solo se aplica específicamente a ondas senoidales puras. Para otras formas de onda, se deben usar las fórmulas generales o métodos de cálculo específicos para esa forma de onda.

¿Cómo se relaciona el RMS con la potencia eléctrica?

La relación es directa y fundamental. La potencia disipada en una resistencia (P) se calcula como P = V²/R o P = I²R, donde V es el voltaje e I es la corriente. Para señales AC, si usamos los valores RMS de voltaje y corriente (V_RMS e I_RMS), la fórmula P = V_RMS²/R o P = I_RMS²R nos da la potencia promedio real disipada por la señal alterna. Esto se debe a que el RMS está diseñado para representar la equivalencia energética con una señal continua.

¿Qué significa un multímetro 'True RMS'?

Un multímetro 'True RMS' es un instrumento de medición que es capaz de calcular el valor RMS de formas de onda complejas o no senoidales con precisión. Los multímetros más básicos solo miden el valor promedio de una onda AC y luego lo escalan para mostrar un valor RMS 'asumiendo' que la onda es senoidal. Esto es suficiente para muchas aplicaciones, pero si la forma de onda es distorsionada (por ejemplo, por cargas no lineales), un multímetro True RMS es esencial para obtener mediciones precisas de voltaje y corriente efectivos.

En resumen, el Valor Cuadrático Medio es una herramienta poderosa y versátil que nos permite cuantificar la magnitud efectiva de cantidades variables, superando las limitaciones de un promedio simple. Su relevancia se extiende desde la ingeniería eléctrica, donde define la potencia de las señales AC, hasta la estadística, donde mide la variabilidad de los datos. Comprender el RMS es fundamental para cualquiera que busque analizar y cuantificar fenómenos dinámicos de manera precisa y significativa.
