Calcula la Capacidad de Carga de Tu Estantería

La gestión eficiente y segura de un almacén es fundamental para cualquier negocio que maneje inventario. Uno de los pilares de esta eficiencia radica en comprender y calcular correctamente la capacidad de carga de las estanterías y racks. No se trata solo de optimizar el espacio, sino de garantizar la seguridad de los trabajadores, la integridad de los productos almacenados y la continuidad de las operaciones. Un error en este cálculo puede llevar a consecuencias graves, desde daños materiales hasta accidentes laborales. Por ello, este artículo se adentrará en los métodos y consideraciones clave para determinar con precisión cuánto peso puede soportar su sistema de almacenamiento, transformando su almacén en un espacio más seguro y productivo.

La Importancia Crítica de la Capacidad de Carga en Almacenes

La capacidad de carga de un sistema de estanterías no es un dato menor; es un factor determinante en la operatividad y seguridad de cualquier instalación. Un cálculo preciso permite maximizar el uso del espacio disponible sin comprometer la integridad estructural ni la seguridad del personal. Un almacén bien planificado, con estanterías que soportan adecuadamente el peso de la mercancía, se traduce en una mayor eficiencia, menos pérdidas por daños y una reducción significativa de riesgos. Por el contrario, ignorar este aspecto puede acarrear serias repercusiones.

• Seguridad del personal: Las estanterías sobrecargadas pueden colapsar, poniendo en grave peligro a los empleados que transitan o trabajan cerca.
• Protección del inventario: Un colapso no solo afecta la estructura, sino que destruye la mercancía almacenada, generando pérdidas económicas considerables.
• Cumplimiento normativo: Muchas jurisdicciones tienen regulaciones estrictas sobre la capacidad de carga y la seguridad en almacenes, cuyo incumplimiento puede resultar en multas y sanciones.
• Optimización del espacio: Conocer la capacidad permite distribuir la carga de manera eficiente, evitando la subutilización o la sobrecarga de ciertas áreas.
• Vida útil de la estantería: Respetar los límites de peso prolonga la vida útil de la estructura, retrasando la necesidad de costosas reparaciones o reemplazos.

Factores Clave que Influyen en la Capacidad de Carga de Estanterías y Racks

El peso que una estantería puede soportar no es un número arbitrario; es el resultado de una interacción compleja de varios factores de diseño y construcción. Comprender estos elementos es fundamental para realizar un cálculo preciso y garantizar la seguridad.

1. Material de Fabricación

La mayoría de las estanterías industriales están fabricadas con aleaciones de acero, conocidas por su alta resistencia y durabilidad. Sin embargo, no todos los aceros son iguales. La calidad, el espesor y el tipo de aleación utilizada influyen directamente en la capacidad de carga. Algunos materiales pueden ofrecer mayor resistencia a la deformación bajo peso, mientras que otros pueden ser más adecuados para resistir la corrosión o condiciones ambientales específicas. Es crucial consultar las especificaciones del fabricante, ya que ellos detallan las propiedades del material y sus límites.

2. Características del Diseño y la Estructura

El diseño de la estantería juega un papel fundamental. Elementos como la geometría de los perfiles (si son en L, C, Z, tubulares, etc.), el espesor del acero en columnas y largueros, y la forma en que las piezas se unen (soldadas, atornilladas, encajadas) impactan directamente en la resistencia estructural. Un diseño robusto, con refuerzos adecuados y una ingeniería pensada para distribuir las tensiones, permitirá una mayor capacidad de carga. Por ejemplo, los racks selectivos, cantilever o drive-in tienen diseños específicos que afectan su capacidad y método de cálculo.

3. Distribución del Peso (UDL - Carga Uniformemente Distribuida)

Este es quizás uno de los factores más críticos y a menudo malinterpretados. La capacidad de carga de un estante se especifica generalmente como una Carga Uniformemente Distribuida (UDL por sus siglas en inglés, Uniformly Distributed Load). Esto significa que el peso debe estar repartido de manera homogénea sobre toda la superficie del estante. Si se concentra una carga pesada en un solo punto o en una pequeña área, incluso si el peso total es inferior al UDL máximo, puede causar una deformación o fallo localizado del estante. Una distribución equitativa es vital para mantener la estabilidad y la integridad de la estructura.

4. Tipo de Carga Almacenada

La naturaleza de la mercancía también es un factor. No es lo mismo almacenar palets estables y uniformes que cajas sueltas o artículos con formas irregulares. Los productos paletizados suelen permitir una distribución más controlada del peso. Por otro lado, las cargas irregulares o que sobresalen pueden generar puntos de tensión adicionales o dificultar una distribución uniforme, lo que podría reducir la capacidad efectiva de carga del rack, incluso si el peso total está dentro del límite nominal.

5. Separación entre Niveles de Carga

La altura entre los niveles de una estantería impacta directamente en la capacidad de los largueros. En general, cuanto mayor es la separación entre dos niveles, menor es la capacidad de carga que pueden soportar los largueros que los unen. Esto se debe a que una mayor longitud de larguero entre soportes incrementa la posibilidad de deflexión (flexión) bajo carga. Los largueros están diseñados para soportar el peso de la mercancía, y su capacidad está determinada por las deformaciones máximas admisibles. Las estanterías con niveles más cercanos suelen tener una mayor capacidad de carga por nivel.

6. Arriostrados Verticales y Horizontales

Los arriostrados son elementos diagonales o en cruz que se instalan en la estructura de la estantería para aumentar su rigidez y estabilidad, especialmente contra movimientos laterales o torsionales. Al reducir los desplazamientos de la estantería, permiten utilizar perfiles de acero más ligeros o delgados en otras partes de la estructura sin comprometer la seguridad. Es fundamental que estos elementos sean inspeccionados regularmente para asegurar que funcionan correctamente y mantienen la estabilidad general del sistema.

Pasos para Calcular la Capacidad de una Estantería o Rack

Calcular la capacidad de un sistema de estanterías es un proceso sistemático que requiere atención a los detalles y el uso de las especificaciones del fabricante. A continuación, se detallan los pasos esenciales:

Paso 1: Determine el Peso Máximo de los Productos por Estante (UDL)

Este es el punto de partida. Necesita saber el peso máximo de los artículos que se colocarán en cada nivel o estante. Como mencionamos, este peso se expresa comúnmente como Carga Uniformemente Distribuida (UDL), generalmente en kilogramos (kg) o libras (lb). Para obtener este valor, debe considerar no solo el peso de la mercancía individual, sino también el peso del palet, contenedor o cualquier otro elemento que forme la unidad de carga. Es crucial consultar las especificaciones del fabricante de la estantería, ya que ellos proporcionan el UDL máximo permitido para cada tipo de estante o viga que compone su sistema.

Ejemplo: Si un fabricante especifica que un estante individual puede soportar un UDL de 500 kg, esto significa que 500 kg deben distribuirse de manera uniforme a lo largo de toda la superficie de ese estante.

Paso 2: Determine la Altura Máxima del Sistema de Estanterías

El segundo paso implica identificar la altura máxima que puede tener su sistema de estanterías. Esta altura está limitada por varios factores:

• Altura del edificio: La altura total del almacén es la limitación física más obvia.
• Espacio libre al techo: Es necesario dejar un espacio de seguridad entre la parte superior de la estantería y el techo, así como para sistemas de rociadores, iluminación, etc.
• Normativas de construcción: Las regulaciones locales pueden establecer alturas máximas permitidas para estructuras de almacenamiento por razones de seguridad o acceso.

Esta altura máxima determinará cuántos niveles de almacenamiento se pueden instalar de forma segura y eficiente.

Ejemplo: Si su almacén tiene una altura útil de 10 metros y necesita dejar 1 metro de espacio libre al techo, la altura máxima de su sistema de estanterías sería de 9 metros.

Paso 3: Calcule el Número Máximo de Niveles que se Pueden Instalar

Una vez que se ha establecido la altura máxima del sistema de estanterías y la altura deseada para cada nivel (que debe ser suficiente para la mercancía más alta, más el espacio de manipulación), se puede calcular el número máximo de niveles. La fórmula es sencilla:

Número de Niveles = Altura Máxima del Sistema de Estanterías / Altura de Cada Nivel

Es importante redondear hacia abajo si el resultado no es un número entero, ya que no se pueden instalar fracciones de niveles.

Ejemplo: Si la altura máxima de su sistema de estanterías es de 9 metros y cada nivel, incluyendo la viga y el espacio para la carga, tiene una altura de 2 metros, entonces:

9 metros / 2 metros/nivel = 4.5 niveles

En este caso, se pueden instalar un máximo de 4 niveles completos.

Paso 4: Calcule el Área Total de la Plataforma (por cada tramo de estantería)

Este paso se enfoca en el área disponible para la carga en cada estante. Se calcula multiplicando el ancho por la profundidad de un estante individual y luego multiplicando este resultado por el número total de niveles en un tramo de estantería o módulo.

Área Total de Plataforma por Tramo = (Ancho del Estante × Profundidad del Estante) × Número de Niveles

Este cálculo es útil para visualizar el espacio total de almacenamiento disponible y para la siguiente etapa del cálculo de capacidad de peso.

Ejemplo: Si cada estante de un tramo mide 1 metro de ancho por 1 metro de profundidad, y se tienen 4 niveles:

(1m x 1m) x 4 niveles = 4 metros cuadrados de área total de plataforma por tramo

Paso 5: Calcule la Capacidad de Peso Total del Sistema

Este es el paso final para determinar la capacidad de peso total de un sistema de estanterías o de un tramo completo. Se calcula multiplicando la Carga Uniformemente Distribuida (UDL) máxima por estante, por el área total de la plataforma (si aplica por estante o por tramo) y por el número de niveles que tiene el sistema.

Capacidad de Peso Total = UDL por Estante × Área Total de Plataforma (si la UDL se refiere a peso por m²) × Número de Niveles

O, más comúnmente y de forma más directa, si el UDL ya está especificado por nivel/estante:

Capacidad de Peso Total por Módulo/Tramo = Capacidad de Carga por Nivel (UDL) × Número de Niveles

Este es el valor crítico que nunca debe ser excedido.

Ejemplo: Siguiendo los ejemplos anteriores, si el UDL es de 500 kg por estante y se tienen 4 niveles en un tramo:

500 kg/estante × 4 niveles = 2,000 kilogramos de capacidad de peso total para ese tramo

Es fundamental recordar que esta capacidad es para un tramo o módulo específico. Para calcular la capacidad total de un almacén, se sumaría la capacidad de todos los tramos individuales.

Cálculo de la Capacidad de Carga de Racks Industriales: Consideraciones Adicionales

Cuando hablamos de racks industriales, especialmente aquellos diseñados para cargas pesadas y paletizadas, el cálculo se centra más en la capacidad por nivel y la capacidad total por módulo o calle. La fórmula básica sigue siendo: Capacidad total = Capacidad por nivel × Número de niveles. Sin embargo, hay matices importantes:

• Capacidad de Largueros: El fabricante especifica la capacidad máxima que un par de largueros puede soportar, asumiendo una carga uniformemente distribuida. Esta es la limitación clave para cada nivel.
• Capacidad de Bastidor (Marco): Además de los largueros, los bastidores (las columnas verticales) tienen su propia capacidad de carga. El peso total de todos los niveles que soporta un bastidor no debe exceder su capacidad máxima.
• Diseño Específico del Rack: Racks selectivos, push-back, drive-in, cantilever o dinámicos tienen configuraciones diferentes que influyen en cómo se distribuye y soporta la carga. Siempre consulte el manual del fabricante para estos sistemas especializados.

Tabla Comparativa de Tipos de Estanterías y su Capacidad Típica

Es importante entender que no todas las estanterías son iguales. Su diseño y propósito dictan su capacidad de carga. Aquí una tabla comparativa general:

Nota: Los valores de capacidad son aproximados y varían significativamente según el fabricante, el diseño específico y las dimensiones del rack. Siempre consulte las especificaciones técnicas del proveedor.

Consecuencias de un Mal Cálculo y Sobrecarga

Ignorar los límites de capacidad de carga de las estanterías no es solo un descuido, sino una práctica peligrosa con repercusiones severas:

• Accidentes Laborales: El colapso de una estantería es un riesgo grave. Puede causar lesiones severas o incluso la muerte del personal que se encuentre cerca, ya sea por el impacto de la estructura o de la mercancía.
• Daños a la Mercancía: La sobrecarga inevitablemente lleva a la deformación y, en última instancia, al colapso de la estantería, resultando en la destrucción o daño irreparable de los productos almacenados. Esto se traduce en pérdidas económicas directas y la interrupción de la cadena de suministro.
• Multas y Sanciones: Las autoridades reguladoras de seguridad laboral tienen normativas estrictas sobre la capacidad de carga y la seguridad en almacenes. El incumplimiento puede acarrear multas cuantiosas, cierres temporales o permanentes del almacén, y acciones legales. En México, por ejemplo, la NOM-006-STPS-2014 regula el manejo y almacenamiento de materiales.
• Pérdidas Económicas: Más allá de las multas y el daño a la mercancía, se suman los costos de reparación o reemplazo de los racks dañados, la limpieza del desastre, el tiempo de inactividad del almacén y la posible pérdida de reputación.
• Reducción de la Vida Útil: Incluso si no colapsa, la sobrecarga constante somete la estructura a un estrés excesivo, acelerando su deterioro y reduciendo drásticamente su vida útil, lo que implica una inversión prematura en nuevos equipos.

Recomendaciones Cruciales para la Gestión de Carga en Estanterías

Para asegurar la máxima seguridad y eficiencia, siga estas recomendaciones:

• Consulte Siempre al Fabricante: La información más precisa sobre la capacidad de carga de sus estanterías proviene del fabricante. Ellos proporcionan las especificaciones técnicas detalladas, incluyendo la capacidad de los largueros, bastidores y la configuración general del sistema. Nunca asuma o adivine estos valores.
• No Exceda el 90% de la Capacidad: Es una buena práctica de seguridad utilizar las estanterías a un máximo del 90% de su capacidad de carga nominal. Este margen del 10% actúa como un colchón de seguridad para posibles imprecisiones en la distribución de la carga, pequeñas variaciones en el peso de los productos o el desgaste natural de la estructura. La seguridad es primordial.
• Realice Inspecciones Periódicas: Implemente un programa regular de inspección de sus estanterías. Busque signos de deformación, abolladuras, corrosión, conexiones sueltas o daños en los arriostrados. Cualquier daño puede comprometer seriamente la capacidad de carga de la estructura.
• Capacitación del Personal: Asegúrese de que todo el personal del almacén, especialmente aquellos que manejan y colocan la mercancía, esté capacitado sobre las capacidades de carga de las estanterías, las técnicas de distribución de peso y los procedimientos de seguridad.

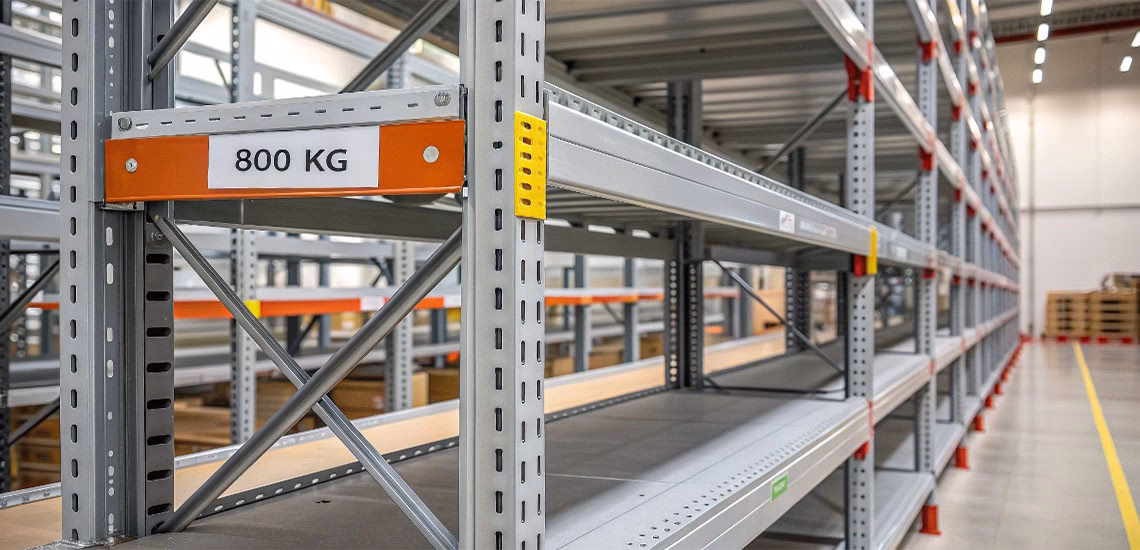

• Etiquetado Claro: Considere la posibilidad de etiquetar cada sección o nivel de estantería con su capacidad de carga máxima claramente visible. Esto sirve como un recordatorio constante para los operadores.
• Distribución Uniforme: Insista en la importancia de distribuir el peso de manera uniforme sobre cada estante. Evite concentrar cargas pesadas en un solo punto.
• Considerar la Dinámica de la Carga: Si bien la UDL es clave, recuerde que el impacto de una carga al ser colocada (por ejemplo, al dejar caer un palet) puede generar fuerzas transitorias que superen momentáneamente la capacidad estática. La manipulación cuidadosa es esencial.

Preguntas Frecuentes sobre el Cálculo de Capacidad de Estanterías

¿Cuál es la diferencia entre UDL y la capacidad total de un rack?

La UDL (Carga Uniformemente Distribuida) se refiere al peso máximo que un estante o nivel individual puede soportar cuando la carga se distribuye equitativamente sobre toda su superficie. La capacidad total de un rack, por otro lado, es el peso máximo acumulado que toda la estructura del rack puede soportar, sumando las capacidades de todos sus niveles y considerando las limitaciones de los bastidores. Ambos valores son críticos y deben respetarse.

¿Qué sucede si coloco una carga puntual muy pesada en un estante diseñado para UDL?

Incluso si el peso total de la carga puntual es inferior al UDL máximo del estante, una carga puntual concentra el peso en una pequeña área, generando una tensión excesiva en ese punto. Esto puede causar una deformación localizada del estante, pandeo o incluso un colapso en esa sección, ya que la estantería no está diseñada para soportar esa distribución de fuerza.

¿Cada cuánto tiempo debo revisar la capacidad de mis estanterías?

Aunque la capacidad de diseño de una estantería no cambia, es fundamental realizar inspecciones visuales y estructurales periódicas. Se recomienda al menos una inspección anual completa por un profesional calificado, además de inspecciones internas más frecuentes por parte del personal del almacén para detectar daños por impacto, deformaciones o corrosión que puedan reducir la capacidad original.

¿Las normas de seguridad son las mismas para estanterías ligeras y racks industriales?

Si bien los principios básicos de seguridad (no sobrecargar, distribuir peso) aplican a todas las estanterías, las normativas específicas y los requisitos de cálculo son mucho más estrictos y detallados para los racks industriales debido a los mayores pesos y riesgos involucrados. Las regulaciones nacionales e internacionales (como la NOM-006-STPS-2014 en México o las normas FEM en Europa) se centran principalmente en los sistemas de almacenamiento pesado.

¿Puedo aumentar la capacidad de carga de una estantería existente?

Generalmente, no es recomendable intentar aumentar la capacidad de carga de una estantería más allá de las especificaciones del fabricante. Cualquier modificación estructural sin la aprobación de un ingeniero calificado y el fabricante puede comprometer gravemente la seguridad y anular cualquier garantía. Si necesita mayor capacidad, es más seguro invertir en un sistema nuevo diseñado para sus requisitos.

¿Es el peso de la propia estantería parte del cálculo de capacidad?

La capacidad de carga especificada por el fabricante (UDL o por nivel) ya tiene en cuenta el peso propio de los componentes de la estantería. El valor que usted utiliza para calcular la carga de sus productos es el peso neto que puede añadir sobre la estructura.

En conclusión, el cálculo preciso de la capacidad de carga de las estanterías y racks es una inversión en la seguridad, la eficiencia y la longevidad de su operación de almacenamiento. No es una tarea que deba tomarse a la ligera, ya que las consecuencias de un error pueden ser catastróficas. Al entender los factores que influyen en la capacidad, seguir los pasos de cálculo recomendados, adherirse a las normativas y aplicar las mejores prácticas de gestión de carga, su almacén no solo será más productivo, sino un lugar de trabajo significativamente más seguro. Priorice siempre la seguridad y la asesoría de expertos para asegurar que sus sistemas de almacenamiento cumplan con los más altos estándares de resistencia y confiabilidad.
