Calculando Resortes de Compresión: Guía Completa

Los resortes de compresión son componentes mecánicos omnipresentes en nuestra vida diaria, desde la suspensión de un automóvil hasta el mecanismo de un bolígrafo. Su función principal es almacenar energía potencial cuando se comprimen y liberarla cuando la fuerza se retira. Pero, ¿alguna vez te has preguntado cómo se calculan y diseñan estos elementos cruciales para garantizar que cumplan su función específica? Calcular un resorte de compresión no es una tarea trivial; requiere comprender sus propiedades físicas, las dimensiones clave y las fórmulas que rigen su comportamiento. Esta guía exhaustiva te llevará a través de los pasos esenciales para medir, calcular y seleccionar el resorte de compresión adecuado, desglosando conceptos complejos en un lenguaje claro y accesible.

Ya seas un ingeniero, un estudiante o simplemente un entusiasta curioso, dominar el cálculo de resortes te abrirá un nuevo panorama en el diseño mecánico. Acompáñanos en este viaje para desentrañar la ciencia detrás de la compresión, la constante elástica y cómo cada parámetro influye en el rendimiento final del resorte. Prepárate para convertirte en un experto en resortes de compresión.

Cómo Medir un Resorte de Compresión: Los Fundamentos

Antes de sumergirnos en las fórmulas y los cálculos, es fundamental saber cómo obtener las medidas precisas de un resorte de compresión existente. Estas medidas serán la base para cualquier análisis o diseño. Aquí te presentamos los pasos clave:

1. Diámetro del Alambre (d): Mide el grosor del alambre con la mayor precisión posible, preferiblemente con un calibrador Vernier y con al menos tres decimales para una exactitud óptima.
2. Diámetro Exterior de las Espiras (De): Mide el diámetro total de las espiras. Este valor puede variar ligeramente de una espira a otra, así que considera el valor mayor para asegurar la compatibilidad con el espacio disponible.
3. Longitud Libre (L0): Mide la longitud del resorte en su estado natural, sin aplicar ninguna fuerza de compresión.
4. Número de Espiras (Nt): Cuenta el número total de vueltas del resorte, de punta a punta. Es importante diferenciar entre el número total de espiras y el número de espiras activas (Nw), que son las que contribuyen a la deformación elástica.
5. Dirección de Enrollado: Observa si el resorte está enrollado a la izquierda o a la derecha. Aunque en muchas aplicaciones no es crítico, en sistemas donde los resortes interactúan entre sí o con otros componentes roscados, esta característica puede ser importante.
6. Tipo de Extremo del Resorte: Los extremos de los resortes de compresión pueden tener varias configuraciones, que afectan su estabilidad y la forma en que transmiten la fuerza. Los tipos comunes incluyen:
   • Abiertos y no Rectificados: Las espiras finales están abiertas y sin procesar.
   • Abiertos y Rectificados: Las espiras finales están abiertas pero con los extremos planos.
   • Cerrados y no Rectificados: Las espiras finales están apretadas entre sí pero sin rectificar.
   • Cerrados, Escuadrados y Rectificados: Las espiras finales están cerradas, y las superficies de apoyo están rectificadas para ser planas y perpendiculares al eje del resorte, ofreciendo la mejor estabilidad y distribución de la carga.
7. Tipo de Material del Alambre: Identifica el material del que está hecho el resorte. Si no estás seguro, puedes usar un imán: si no se adhiere, podría ser una aleación especial. Para aplicaciones en condiciones extremas (temperaturas altas o bajas, ambientes corrosivos o ciclos de trabajo acelerados), el material es un factor crítico. Consulta con un especialista en resortes para identificar el material y sus propiedades, como el Módulo de Cizallamiento (G).

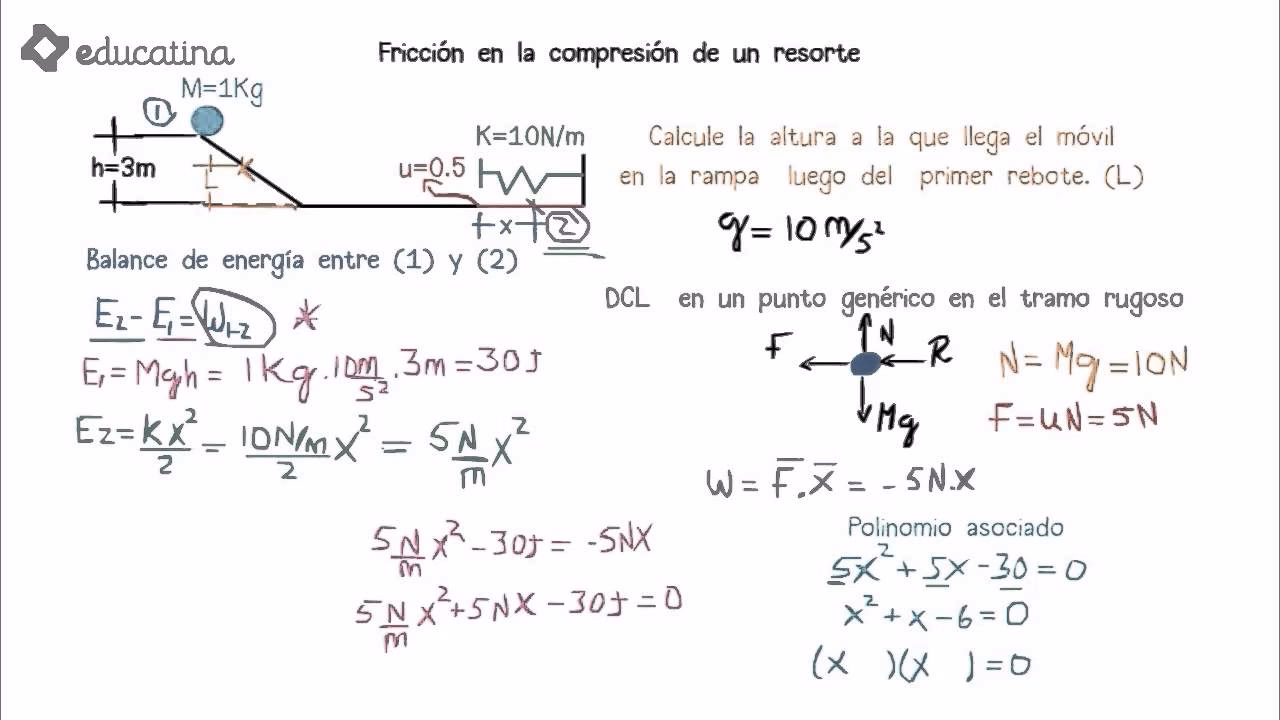

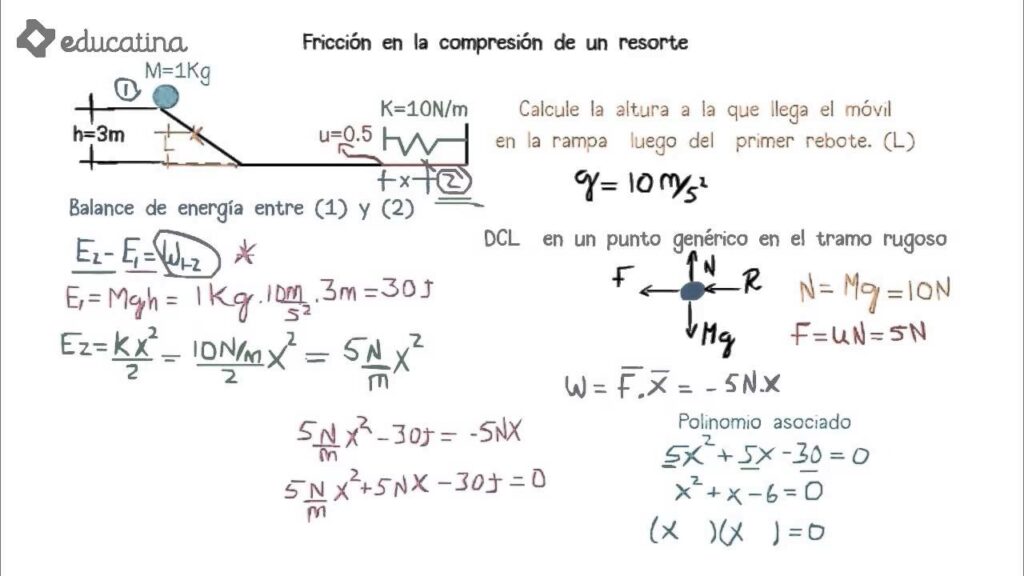

Fórmulas Clave para la Compresión del Resorte

Entender cómo se deforma un resorte bajo carga es fundamental. La relación básica para la longitud de un resorte bajo compresión es sencilla:

L = L0 - x

Donde:

• L es la longitud total del resorte comprimido.
• L0 es la longitud inicial (libre) del resorte.
• x es la cantidad de compresión (desplazamiento).

El concepto más importante en el diseño de resortes es la constante elástica, también conocida como rigidez del resorte (C o k). Esta constante define cuánta fuerza se necesita para comprimir el resorte una determinada distancia. La fórmula básica para la constante elástica es:

C = F / u

Donde:

• C es la constante elástica del resorte (en N/mm, lbf/in, etc.).
• F es la fuerza aplicada (en Newtons, libras-fuerza, etc.).
• u (o x) es el desplazamiento o la compresión del resorte (en mm, pulgadas, etc.).

Esta fórmula es crucial para determinar la rigidez requerida de un resorte. Por ejemplo:

• Ejemplo 1: Si necesitas que un resorte soporte 85 kg (850 N) y se comprima un máximo de 5 cm (50 mm), la constante elástica requerida es: C = 850 N / 50 mm = 17 N/mm.
• Ejemplo 2: Para un peso de 65 kg (650 N) y una compresión máxima de 5 cm (50 mm), la constante elástica sería: C = 650 N / 50 mm = 13 N/mm.

Cálculo Detallado de la Constante Elástica para Resortes de Compresión

Para un diseño más profundo, la constante elástica (C) de los resortes de compresión con paso constante (espira abierta) se calcula utilizando los siguientes parámetros:

C = (G * d^4) / (8 * Dm^3 * Nw)

Donde:

• C = Constante elástica en N/mm.
• G = Módulo de Cizallamiento del material (en Mpa). Este valor depende del material y debe ser proporcionado por el especialista en resortes.
• d = Grosor del alambre (en mm).
• Dm = Diámetro medio del resorte (centro a centro de las espiras, en mm). Se calcula como Diámetro Exterior - d.
• Nw = Número de espiras activas (espiras que contribuyen a la deformación).

Manipulando el grosor del alambre (d), el diámetro medio (Dm) y el número de espiras activas (Nw), se puede ajustar la fuerza del resorte:

• Un alambre más grueso (mayor d) hace el resorte más fuerte.
• Un diámetro medio más grande (mayor Dm) hace el resorte más débil.
• Más espiras activas (mayor Nw) hacen el resorte más débil.

Una vez que tienes la constante elástica deseada (calculada con F/u), el siguiente paso es encontrar las dimensiones (d, Dm, Nw) que la produzcan. Esto implica un proceso iterativo o el uso de software de diseño. A continuación, se presentan ejemplos de cómo se pueden encontrar diferentes combinaciones de parámetros para lograr la misma constante elástica:

Ejemplo 1: Constante Elástica Deseada = 17 N/mm

Ejemplo 2: Constante Elástica Deseada = 13 N/mm

Para replicar esta fórmula en una hoja de cálculo como Excel, puedes usar una expresión similar a esta (asumiendo que los valores de G, d, Dm y Nw están en celdas específicas): =(G_celda*(d_celda^4))/(8*(Dm_celda^3)*Nw_celda).

Diseño de un Resorte de Compresión: Parámetros Adicionales

Una vez que tienes la constante elástica y las dimensiones básicas (d, Dm, Nw), hay otros parámetros críticos que debes calcular para asegurar que el resorte funcione correctamente dentro de tu aplicación:

1. Longitud Completamente Comprimida (Lc)

Esta es la longitud del resorte cuando sus espiras están completamente unidas, sin espacio entre ellas. Es la longitud mínima que puede alcanzar. Es crucial para evitar que el resorte se dañe al ser comprimido más allá de su límite. Para resortes con extremos rectificados y cerrados (los más comunes), se añaden dos espiras "inactivas" al cálculo:

Lc (mm) = (d * (Nw + 2)) * 1.0064

El factor 1.0064 es un factor de corrección para el apilamiento real del alambre.

2. Longitud Máxima de Compresión Segura (Ln)

Comprimir un resorte hasta su longitud completamente comprimida (Lc) reduce drásticamente su vida útil, ya que el material se somete a un estrés extremo y las espiras rozan entre sí. La longitud máxima de compresión segura (Ln) es la longitud a la que se recomienda comprimir el resorte para prolongar su vida útil. Generalmente, se calcula como un 15% más que Lc:

Ln (mm) = Lc (mm) * 1.15

Esta longitud es útil para consultar gráficos de fatiga del material (como el diagrama de Goodman) y predecir la vida útil del resorte.

3. Longitud Libre Mínima sin Tensión

Para asegurar que el resorte pueda lograr el recorrido de compresión deseado sin exceder su Ln, se calcula una longitud libre mínima requerida:

Longitud Libre Mínima = Ln (mm) + Recorrido del Resorte (mm)

Si el espacio disponible para el resorte es menor que esta longitud libre mínima calculada, el diseño no será viable. Si el espacio es mayor, el resorte puede tener una longitud libre mayor sin afectar su constante elástica.

4. Diámetro Máximo del Eje (Ax)

Si el resorte va montado sobre un eje, este es el diámetro máximo que puede tener el eje sin rozar con el interior del resorte, lo que reduciría su durabilidad. Se calcula restando dos veces el diámetro del alambre al diámetro medio, más un margen de seguridad:

Ax = Dm - (d * 2) - Margen de seguridad (El margen de seguridad comúnmente ya está implícito en la fórmula simplificada que se usa en la industria)

La fórmula simplificada a menudo es:

Ax = Dm - (d * 2)

5. Diámetro Mínimo del Alojamiento (Bus)

Si el resorte va dentro de un alojamiento o buje, este es el diámetro mínimo que debe tener el alojamiento para evitar que el resorte roce con sus paredes externas, lo que también afectaría su vida útil:

Bus = Dm + (d * 2) + Margen de seguridad (similar al caso anterior, el margen ya puede estar implícito)

La fórmula simplificada a menudo es:

Bus = Dm + (d * 2)

Verificación de Diseños de Resortes de Compresión (Ejemplos)

Aplicando estos cálculos a los ejemplos anteriores, podemos verificar la viabilidad de los diseños:

Ejemplo 1: Constante Elástica = 17 N/mm (Recorrido de 50 mm)

Ejemplo 2: Constante Elástica = 13 N/mm (Recorrido de 50 mm)

Índices Importantes para el Diseño de Resortes

Índice del Resorte (Spring Index)

El índice del resorte es una relación entre el diámetro medio del resorte (Dm) y el grosor del alambre (d):

Índice del Resorte = Dm / d

Este índice indica la facilidad o dificultad de fabricación del resorte y su comportamiento. Las reglas generales son:

• 0 - 3.99: Muy difícil o imposible de producir.
• 4 - 5: Difícil de producir, altos costos.
• 6 - 12: Relación ideal, fácil de producir.
• 13 - 15: Buena relación.
• 15 - 25: Difícil de producir, puede requerir tolerancias amplias.
• Mayor a 25: Extremadamente difícil de producir, con altas tolerancias.

Índice de Pandeo (Buckling Index)

El índice de pandeo predice si un resorte de compresión se doblará o pandeará bajo carga. Se calcula como la relación entre la longitud libre (L0) y el diámetro medio del resorte (Dm):

Índice de Pandeo = L0 / Dm

Si esta relación supera un valor de cuatro, el resorte tiene una alta probabilidad de pandearse. Para evitar el pandeo, se recomienda guiar el resorte mediante un eje interno o un alojamiento externo.

Tipos y Características de Resortes de Compresión

Además de los cálculos, es vital conocer los distintos tipos de resortes de compresión y sus características para seleccionar el más adecuado para una aplicación específica.

Tipos de Extremos

La configuración de los extremos del resorte afecta cómo se asienta, distribuye la carga y se instala:

• Extremos Cerrados: Las últimas espiras de cada extremo están muy juntas. Proporcionan una superficie plana y estable para el apoyo, ideal cuando el resorte necesita asentarse firmemente.
• Extremos Abiertos: Las espiras finales no están apretadas. Permiten una instalación más flexible, comunes cuando el resorte necesita deslizarse o rotar sobre un eje.
• Extremos Rectificados (Ground End): Un extremo cerrado que ha sido rectificado para ser plano y liso. Ofrecen una excelente distribución de la carga y reducen el riesgo de que el resorte se salga.
• Extremos Doble-Cerrados y Rectificados: Ambos extremos están cerrados y rectificados. Ofrecen la mejor estabilidad y distribución de carga, ideales para equipos de alta precisión.

Variedades de Resortes de Compresión

• Resortes Cónicos: Tienen un diámetro de espira que disminuye de un extremo a otro, permitiendo que se compriman casi hasta una altura sólida. Ideales donde se necesita una altura sólida baja y mayor estabilidad lateral.
• Resortes de Compresión de Alambre de Extremo Cerrado: El tipo más común, con una amplia gama de usos generales. Son helicoidales de espira abierta, diseñados para resistir la compresión axial.
• Resortes de Matriz de Alambre (Wire Die Springs): Con extremos doble-cerrados, son resortes de compresión de alta fuerza, diseñados para aplicaciones de alta tensión y carga pesada. Fabricados con aceros de aleación de cromo de alta resistencia a la tracción, a menudo codificados por colores según su capacidad de carga.

Materiales de Fabricación y su Rendimiento

La elección del material es fundamental y depende en gran medida del entorno de aplicación y los requisitos de rendimiento.

Resortes de Compresión de Acero Inoxidable

• Ventajas: Excelente resistencia a la corrosión (humedad, químicos), buena resistencia y durabilidad, resistencia a altas y bajas temperaturas, y algunas grados son no magnéticos (útiles en electrónica).
• Desventajas: Pueden tener una resistencia a la tracción ligeramente menor en comparación con el acero al carbono de alta resistencia.

Resortes de Compresión de Acero al Carbono

• Ventajas: Alta resistencia y durabilidad, excelente resistencia a la deformación, capacidad de tratamiento térmico para mejorar propiedades (dureza, resistencia), y propiedades magnéticas útiles en ciertas aplicaciones.
• Desventajas: Menor resistencia a la corrosión en comparación con el acero inoxidable, susceptibles a la oxidación y el óxido si no se protegen.

Aceros de Aleación de Cromo de Alta Resistencia a la Tracción

• Ventajas: Muy alta resistencia y durabilidad, resistencia a la fatiga mejorada (para ciclos repetitivos), alta capacidad de endurecimiento mediante tratamiento térmico, y estabilidad a altas temperaturas.
• Desventajas: La resistencia a la corrosión puede ser moderada en comparación con el acero inoxidable.

Selección del Resorte de Compresión Adecuado: Consejos Clave

Seleccionar el resorte correcto es un arte que combina cálculos y consideraciones prácticas:

1. Calcular la Constante Elástica (C): Determina la fuerza requerida (F) y la deflexión deseada (x). La fórmula C = F / x es tu punto de partida.
2. Elegir el Material Adecuado: Considera el entorno de la aplicación (temperatura, humedad, químicos), la frecuencia de los ciclos de carga y la vida útil esperada.
3. Definir el Tipo de Extremo: Basado en cómo se montará el resorte y cómo interactuará con los componentes circundantes.
4. Considerar las Limitaciones de Espacio: El tamaño del resorte debe ajustarse al espacio disponible mientras cumple con los requisitos de deflexión y capacidad de carga. Los resortes pequeños de compresión son una opción cuando el espacio es muy limitado.

Aplicaciones e Industrias de los Resortes de Compresión

La versatilidad de los resortes de compresión los hace indispensables en una multitud de sectores:

• Automoción: Sistemas de suspensión, amortiguadores, mecanismos de embrague, sistemas de freno, componentes de asientos.
• Maquinaria Industrial: Actuadores, válvulas, sistemas de transporte, eyectores de troqueles y moldes.
• Dispositivos Médicos: Herramientas quirúrgicas, bombas de insulina, prótesis.
• Electrónica y Componentes Eléctricos: Conectores, interruptores, contactos de batería.
• Electrónica de Consumo: Botones pulsadores, interruptores, compartimentos de batería.
• Equipos de Construcción y Agricultura: Amortiguadores en excavadoras y grúas, control de amortiguación y fuerza.
• Petróleo y Gas: Válvulas, maquinaria de perforación.

Preguntas Frecuentes sobre Resortes de Compresión

¿Cuál es la diferencia entre espiras activas y espiras totales?

Las espiras activas (Nw) son aquellas que se deforman y contribuyen a la constante elástica del resorte. Las espiras totales (Nt) incluyen las espiras activas más las espiras de los extremos que no contribuyen significativamente a la deformación (típicamente 2 en resortes con extremos cerrados y rectificados).

¿Por qué es importante el módulo de cizallamiento (G) en el cálculo del resorte?

El módulo de cizallamiento (G) es una propiedad del material que indica su rigidez a la deformación por cizallamiento. Es fundamental porque la deformación de un resorte helicoidal es principalmente una acción de torsión (cizallamiento) en el alambre.

¿Qué sucede si un resorte se comprime más allá de su longitud segura (Ln)?

Comprimir un resorte más allá de su longitud segura (Ln) o hasta su longitud completamente comprimida (Lc) somete el material a un estrés excesivo. Esto puede causar deformación permanente, fatiga del material y una reducción significativa de la vida útil del resorte, o incluso su falla prematura.

¿Cómo puedo saber el material de un resorte si no tengo la especificación?

Una prueba básica es usar un imán. Si se adhiere, es probable que sea acero al carbono o alguna aleación ferrosa. Si no se adhiere, podría ser acero inoxidable austenítico o una aleación no ferrosa. Para una identificación precisa, especialmente si el resorte opera en condiciones críticas, se recomienda un análisis de laboratorio o consultar a un especialista.

¿Es posible diseñar un resorte que no pandee?

Para evitar el pandeo, especialmente en resortes largos o con un alto índice de pandeo, se recomienda guiarlos. Esto se puede hacer montando el resorte alrededor de un eje central o dentro de un buje o alojamiento que evite su desviación lateral durante la compresión.

Calcular y diseñar resortes de compresión es una habilidad valiosa que combina principios de ingeniería con consideraciones prácticas. Al dominar las mediciones, las fórmulas y los factores de diseño, puedes asegurar que tus componentes mecánicos funcionen de manera óptima y duradera. La precisión en cada paso es la clave para el éxito en el mundo de los resortes.
