¿Cómo Calcular el Par y Fuerza de un Motorreductor?

En el vasto universo de la ingeniería y la robótica, los motorreductores son componentes fundamentales que a menudo pasan desapercibidos, a pesar de su crucial papel en la transformación de la velocidad en fuerza. Entender cómo se calcula la fuerza o, más precisamente, el par (torque) que pueden generar, es esencial para cualquier diseñador, ingeniero o entusiasta que busque optimizar el rendimiento de sus proyectos. Este artículo desglosará los conceptos clave y las fórmulas necesarias para que puedas calcular con precisión el par de un motorreductor, asegurando que cada sistema funcione con la eficiencia y potencia requeridas.

Un motorreductor es, en esencia, la combinación de un motor eléctrico y un reductor de velocidad (o caja de engranajes). Mientras que el motor proporciona la potencia bruta, el reductor se encarga de disminuir la velocidad de salida y, consecuentemente, aumentar el par. Esta sinergia es lo que permite que una pequeña cantidad de potencia se convierta en una fuerza considerable, capaz de mover cargas pesadas o realizar tareas que requieren un alto nivel de torque.

¿Qué es el Par (Torque) y Por Qué es Tan Importante?

Antes de sumergirnos en las fórmulas, es crucial comprender qué es el par. El par, también conocido como momento de fuerza o torque, es la medida de la fuerza de torsión que provoca la rotación. Se define como la fuerza aplicada multiplicada por la distancia perpendicular desde el punto de aplicación de la fuerza hasta el eje de rotación. En el Sistema Internacional (SI), se mide en Newton-metros (N·m), aunque también es común encontrarlo en kilogramo-fuerza metro (Kg·m) o libra-pie (lb·ft).

La importancia del par radica en su capacidad para determinar la capacidad de trabajo de un motorreductor. Un motor con alto par puede mover cargas más pesadas, acelerar más rápido o superar resistencias mayores. Por otro lado, un motor con bajo par, aunque pueda tener alta velocidad, será ineficaz para aplicaciones que demanden fuerza. Por lo tanto, la selección de un motorreductor siempre debe estar guiada por los requisitos de par de la aplicación final.

Conceptos Clave para el Cálculo del Par

Para calcular el par de un motorreductor, necesitamos entender y conocer varios parámetros fundamentales:

Potencia del Motor (P)

La potencia es la tasa a la que se realiza el trabajo, o la cantidad de energía transferida por unidad de tiempo. En el contexto de un motor, es la capacidad del motor para generar energía mecánica. Se mide comúnmente en vatios (W) o caballos de fuerza (HP). En la fórmula que utilizaremos, la potencia del motor se expresa preferentemente en vatios o kilovatios (kW).

Revoluciones de Entrada del Motor (n)

Esta es la velocidad a la que gira el eje de salida del motor antes de que la velocidad sea modificada por el reductor. Se mide en revoluciones por minuto (RPM). Es un valor crucial, ya que el reductor modificará esta velocidad para obtener el par deseado.

Relación de Reducción (i)

La relación de reducción es el factor por el cual el reductor disminuye la velocidad de entrada del motor y, a su vez, aumenta el par. Se calcula dividiendo el número de dientes del engranaje de salida por el número de dientes del engranaje de entrada, o más simplemente, dividiendo la velocidad de entrada por la velocidad de salida del reductor. Una relación de reducción de 1:10 significa que por cada 10 vueltas del motor, el eje de salida del reductor da 1 vuelta, y el par se multiplica (idealmente) por 10.

Eficiencia del Reductor de Engranajes (η)

Ningún sistema mecánico es 100% eficiente debido a las pérdidas por fricción, calor y otros factores. La eficiencia del reductor de engranajes es un porcentaje que indica cuánto de la potencia de entrada se transfiere realmente a la salida como potencia útil. Se expresa como un valor entre 0 y 1 (o 0% y 100%). Por ejemplo, una eficiencia del 85% se utilizaría como 0.85 en la fórmula. Los reductores de engranajes bien diseñados y fabricados suelen tener eficiencias que oscilan entre el 70% y el 98%, dependiendo del tipo de engranajes y la calidad de la construcción. Es fundamental considerar este factor, ya que una baja eficiencia puede reducir significativamente el par de salida real.

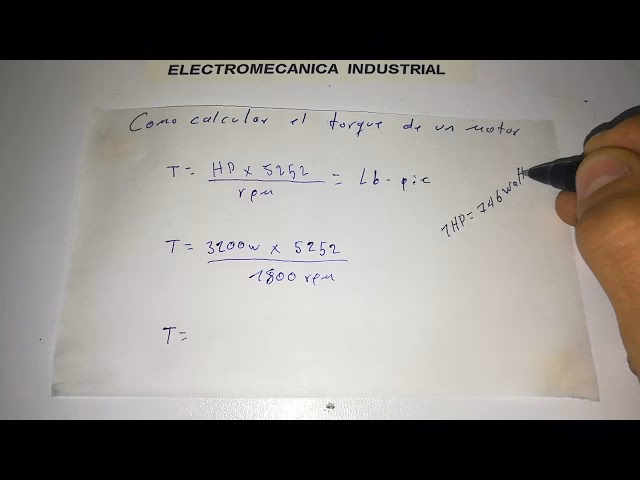

La Fórmula Fundamental para el Cálculo del Par

La fórmula más utilizada para calcular el par de salida de un reductor o motorreductor, considerando la potencia del motor y las características del reductor, es la siguiente:

Par del Reductor de Engranajes (T) = (9550 * Potencia del motor (P)) / (Revoluciones de entrada del motor (n) * Relación de reducción (i) * Eficiencia del reductor de engranajes (η))

Donde:

• T: Par de salida del reductor en Newton-metros (N·m).
• P: Potencia del motor en kilovatios (kW). Si tienes la potencia en vatios, divídela por 1000.
• n: Revoluciones de entrada del motor en RPM.
• i: Relación de reducción del reductor (un número sin unidades, por ejemplo, 50 para una relación 1:50).
• η: Eficiencia del reductor de engranajes (un valor decimal entre 0 y 1).
• 9550: Este es un factor de conversión constante. Proviene de la relación entre potencia (kW), par (N·m) y velocidad angular (RPM). Específicamente, 1 kW = (1000 N·m * 2π rad/s) / 60 s, y al convertir RPM a rad/s (RPM * 2π / 60) y agrupar las constantes, se llega a este valor para simplificar el cálculo cuando la potencia está en kW y la velocidad en RPM.

Ejemplo Práctico de Cálculo

Imaginemos que tenemos un motorreductor con las siguientes especificaciones:

• Potencia del motor (P): 0.75 kW (equivalente a 750 W)
• Revoluciones de entrada del motor (n): 1450 RPM
• Relación de reducción (i): 40 (es decir, 1:40)
• Eficiencia del reductor de engranajes (η): 0.88 (88%)

Aplicando la fórmula:

T = (9550 * 0.75) / (1450 * 40 * 0.88)

T = 7162.5 / 51040

T ≈ 0.1403 N·m

Este resultado nos indica el par de salida real que podemos esperar del motorreductor bajo estas condiciones. Es crucial realizar este cálculo para asegurar que el motorreductor seleccionado sea adecuado para la carga que debe mover.

Factores que Afectan el Rendimiento del Motorreductor

Más allá del cálculo teórico, varios factores pueden influir en el rendimiento real de un motorreductor:

• Tipo de Motor: Los motores de corriente continua (DC) tienen características de par-velocidad diferentes a los de corriente alterna (AC) o los motores paso a paso. Cada uno tiene sus propias curvas de rendimiento.
• Tipo de Engranajes: Los reductores pueden usar engranajes rectos, helicoidales, cónicos, sin fin, planetarios, etc. Cada tipo tiene diferentes eficiencias y capacidades de carga. Los engranajes helicoidales, por ejemplo, suelen ser más eficientes y silenciosos que los rectos.
• Materiales de Construcción: Como se mencionó en la información de producto, existen motorreductores de plástico y de metal. Los motorreductores de plástico amarillos, por ejemplo, son una opción económica y práctica para proyectos que no requieren mucha demanda de par o que operan con cargas ligeras. Su construcción es más sencilla y, por ende, su capacidad de torque es limitada en comparación con sus contrapartes metálicas, diseñadas para aplicaciones industriales de alta resistencia.
• Condiciones de Operación: La temperatura ambiente, la lubricación, el mantenimiento y la alineación pueden afectar la eficiencia y la vida útil del motorreductor, y por ende, su capacidad de entregar el par nominal.
• Tipo de Carga: Las cargas pueden ser constantes, variables, o de choque. Una carga pulsante o vibratoria puede requerir un factor de seguridad mayor en el cálculo del par.

Tipos Comunes de Motorreductores y Sus Aplicaciones

Los motorreductores se clasifican a menudo por el tipo de reductor que incorporan:

Los motorreductores de plástico amarillos, como los mencionados en la descripción del producto, son ideales para proyectos de afición o educativos donde la demanda de fuerza es mínima. Cuentan con ejes laterales, a menudo con entrada para llantas de 65x26mm, lo que los hace perfectos para pequeños vehículos robotizados. Su bajo costo los convierte en una excelente opción para prototipos rápidos y económicos.

Preguntas Frecuentes (FAQ) sobre Motorreductores y su Par

¿Cuál es la diferencia entre fuerza y par en un motorreductor?

Aunque a menudo se usan indistintamente en el lenguaje coloquial, técnicamente no son lo mismo. La fuerza es una interacción que puede cambiar el estado de movimiento de un objeto (empujar o tirar), medida en Newtons (N). El par (torque) es una fuerza de rotación que causa o tiende a causar un movimiento de rotación alrededor de un eje. En el contexto de un motorreductor, el motor genera par, y este par se convierte en fuerza lineal solo cuando se aplica a un radio (por ejemplo, al girar una rueda o un brazo de palanca). El par es lo que el motorreductor produce directamente en su eje de salida.

¿Cómo sé qué motorreductor necesito para mi proyecto?

La selección del motorreductor adecuado comienza con la determinación del par y la velocidad de salida requeridos por tu aplicación. Debes calcular la fuerza necesaria para mover la carga, considerando la fricción, la inercia, la gravedad y cualquier otro factor resistivo. Una vez que tengas el par necesario, busca un motorreductor cuyo par nominal de salida sea al menos un 20-30% mayor que tu requisito calculado para tener un margen de seguridad. También considera el espacio disponible, el entorno operativo (temperatura, humedad), el ciclo de trabajo y el costo.

¿Los motorreductores de plástico son adecuados para todo tipo de proyectos?

No, los motorreductores de plástico son más adecuados para proyectos de baja demanda, donde el peso y el costo son factores críticos. Son perfectos para juguetes, pequeños robots educativos, prototipos básicos o aplicaciones que no impliquen cargas pesadas o funcionamiento continuo bajo estrés. Para aplicaciones industriales, maquinaria pesada o sistemas que requieran alta fiabilidad y durabilidad, siempre se deben preferir los motorreductores con engranajes metálicos y carcasas robustas.

¿Dónde puedo encontrar la eficiencia de un reductor?

La eficiencia de un reductor de engranajes generalmente la proporciona el fabricante en la hoja de datos técnicos (datasheet) del producto. Si no está explícitamente listada, a veces se puede encontrar en tablas de eficiencia genéricas para tipos específicos de engranajes, aunque esto es menos preciso. Si no hay información disponible, se puede estimar un valor conservador (por ejemplo, 0.8 a 0.9 para engranajes rectos/helicoidales, 0.5 a 0.7 para sin fin, dependiendo del diseño y la relación) para fines de cálculo preliminar, pero siempre es mejor obtener el valor exacto del fabricante.

¿El par es constante a todas las velocidades en un motorreductor?

No, el par de un motorreductor no es constante en todo el rango de velocidades. Aunque el reductor multiplica el par de entrada por su relación, el motor eléctrico subyacente tiene una curva de par-velocidad característica. Generalmente, el par es más alto a bajas velocidades (o al arranque) y tiende a disminuir a medida que la velocidad aumenta. La fórmula que hemos visto calcula el par nominal o máximo que el motorreductor puede entregar a su velocidad nominal de entrada, pero el par real variará con la carga y la velocidad de operación.

Conclusión

Calcular el par de un motorreductor es una habilidad fundamental para cualquier persona involucrada en el diseño y la construcción de sistemas mecánicos. Al comprender la relación entre la potencia del motor, la velocidad, la relación de reducción y la eficiencia, podemos predecir con precisión el rendimiento de un motorreductor y tomar decisiones informadas sobre su selección. Ya sea que estés construyendo un pequeño robot con motorreductores de plástico amarillos o diseñando una compleja máquina industrial, dominar estos cálculos te permitirá optimizar tus diseños, evitar fallos y garantizar que tus proyectos funcionen con la fuerza y precisión deseadas.
