Tornillos: Dimensiones, Tipos y Cálculos Esenciales

En el vasto universo de la construcción y el bricolaje, los tornillos son elementos fundamentales. Aunque a simple vista puedan parecer sencillos, cada tipo, tamaño y material tiene una función específica y crucial. Comprender sus características y saber cómo utilizarlos correctamente es clave para la durabilidad y seguridad de cualquier proyecto. Desde la precisión necesaria para medir un tornillo hexagonal hasta la elección adecuada para estructuras de Steel Frame o el cálculo exacto de fijaciones para paneles de OSB, cada detalle cuenta. Acompáñanos en este recorrido para desentrañar los misterios de estas pequeñas pero poderosas piezas.

Desentrañando la Medida de un Tornillo Hexagonal

Un tornillo hexagonal, reconocible por su cabeza de seis lados, es un componente de fijación extremadamente común en una amplia gama de aplicaciones, desde maquinaria pesada hasta muebles. Pero, ¿cómo se mide correctamente para asegurar que encaje en el lugar deseado y cumpla su función? La medición de un tornillo hexagonal implica considerar varias dimensiones clave.

Dimensiones Clave de un Tornillo

• Diámetro Nominal: Esta es la medida más fundamental. Se refiere al diámetro exterior de la rosca del tornillo. Para medirlo con precisión, se utiliza un calibrador (pie de rey). Se mide la parte más gruesa de la rosca, es decir, el diámetro exterior de los hilos. Es importante no confundirlo con el diámetro del vástago liso (si lo tiene), sino con la parte roscada. Los diámetros se expresan comúnmente en milímetros (M6, M8, M10, etc.) para el sistema métrico o en pulgadas (1/4", 3/8", 1/2", etc.) para el sistema imperial.
• Longitud: La longitud de un tornillo se mide generalmente desde debajo de la cabeza hasta la punta de la rosca. En el caso de los tornillos hexagonales, esto significa que la cabeza no se incluye en la longitud total. Se utiliza una cinta métrica o un calibrador para esta medición. Es crucial medir desde la base de la cabeza, ya que es la parte que entra en contacto con la superficie a fijar.
• Paso de Rosca: El paso de rosca es la distancia entre dos crestas consecutivas de la rosca. Es una medida crítica porque determina qué tuerca o agujero roscado será compatible con el tornillo. En el sistema métrico, se expresa en milímetros (por ejemplo, M8x1.25, donde 1.25 mm es el paso). En el sistema imperial, se expresa como hilos por pulgada (TPI - Threads Per Inch), por ejemplo, 1/4"-20, donde 20 es el número de hilos en una pulgada. Para medir el paso, se puede usar un peine de roscas, que es una herramienta con varias plantillas que se ajustan a la rosca del tornillo. Si no se dispone de uno, se puede medir la distancia cubierta por un número determinado de hilos con un calibrador y luego dividirlo por el número de hilos.
• Tamaño de la Cabeza (Llave): Aunque no afecta directamente la fijación, el tamaño de la cabeza hexagonal es importante para seleccionar la herramienta adecuada (llave o dado). Se mide de cara a cara (a través de los planos) de la cabeza hexagonal. Esta medida también se expresa en milímetros o pulgadas, dependiendo del sistema.

Conocer estas cuatro dimensiones permite identificar y reemplazar correctamente cualquier tornillo hexagonal, asegurando la compatibilidad y la resistencia de la unión.

Tornillos Esenciales para el Sistema Constructivo Steel Framing

El Steel Framing es un sistema constructivo moderno que utiliza perfiles de acero galvanizado conformados en frío para crear estructuras ligeras y resistentes. La elección y el uso correcto de los tornillos son absolutamente críticos para la integridad estructural de este sistema. En el Steel Framing, la fijación no es solo un medio para unir piezas, sino una parte integral del diseño estructural.

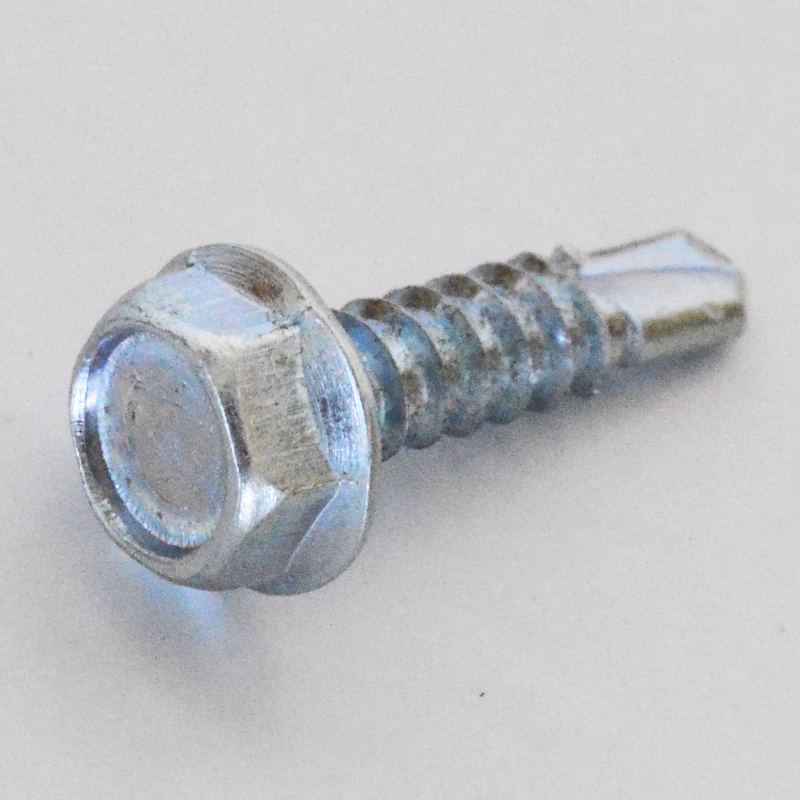

Los Tornillos Autoperforantes TEL®: La Elección Ideal

Para la vinculación de los perfiles galvanizados entre sí y la conformación de la estructura en el sistema constructivo Steel Framing, se utilizan predominantemente los tornillos Autoperforantes TEL®. Estos tornillos son diseñados específicamente para perforar, roscar y fijar en una sola operación, lo que agiliza enormemente el proceso de montaje y reduce la necesidad de perforaciones previas.

Características y Ventajas de los Tornillos Autoperforantes TEL®:

• Diseño Autoperforante: La punta de estos tornillos está diseñada como una broca, permitiéndoles perforar el metal sin necesidad de una perforación piloto separada. Esto ahorra tiempo y esfuerzo en el sitio de construcción.
• Rosca Especializada: La rosca está optimizada para crear una unión fuerte y segura en el acero de calibre delgado utilizado en el Steel Framing. Esto asegura una excelente resistencia al arranque y al deslizamiento.
• Galvanizados: Los perfiles de Steel Framing son de acero galvanizado para resistir la corrosión. Es imperativo que los tornillos también lo sean. Los tornillos TEL® están galvanizados para asegurar una compatibilidad de corrosión con los perfiles, manteniendo la durabilidad de la estructura a largo plazo. Un tornillo no galvanizado podría oxidarse y comprometer la unión, incluso si el perfil permanece intacto.
• Versatilidad de Uso: Además de unir los perfiles entre sí para conformar la estructura (uniones principales, arriostramientos, etc.), estos tornillos también se utilizan para unir los distintos sustratos a la estructura. Esto incluye la fijación de placas de cerramiento como el OSB, placas de yeso (drywall), fibrocemento, y otros materiales de revestimiento exterior o interior.
• Eficiencia en la Construcción: La capacidad de perforar y fijar en un solo paso mejora significativamente la productividad en obra, reduciendo los tiempos de montaje y los costos de mano de obra.

La selección del tornillo autoperforante adecuado para Steel Framing depende del calibre de los perfiles a unir. Existen diferentes longitudes y diámetros, así como tipos de rosca (fina o gruesa), diseñados para optimizar la fijación en distintos espesores de acero.

Cálculo de Fijaciones para Placas de OSB: Un Enfoque Práctico

El OSB (Oriented Strand Board) es un panel estructural de madera muy utilizado en la construcción, especialmente como revestimiento en muros, techos y pisos. La correcta fijación de las placas de OSB es crucial para la estabilidad y resistencia de la estructura. La cantidad de tornillos necesarios no es arbitraria; sigue pautas específicas para asegurar la rigidez y el rendimiento estructural.

Entendiendo el Cálculo: 12 x 42 = 504 Tornillos

La información proporcionada, "Cantidad de fijaciones: 12 x 42 = 504 tornillos", representa un cálculo específico que probablemente se basa en dimensiones estándar de paneles de OSB y recomendaciones de espaciado. Para desglosarlo, necesitamos entender qué representan los números '12' y '42'.

• El '12': Este número podría representar la cantidad de puntos de fijación (tornillos) por cada elemento de soporte o cada determinada longitud del perímetro de la placa. Por ejemplo, si una placa de OSB estándar de 1.22 m x 2.44 m (4 pies x 8 pies) se fija a una serie de montantes o vigas espaciadas a 40 o 60 cm, '12' podría ser el número de tornillos a lo largo de uno de los lados largos o en una línea de soporte. Alternativamente, podría ser un factor de densidad de fijación.
• El '42': Este número podría representar el número de elementos de soporte (montantes, vigas, correas) que una placa cruza, o el número total de metros lineales de soporte a los que la placa se fija. Por ejemplo, si una placa de 2.44 m de largo se fija a montantes cada 60 cm, y se necesitan 7 tornillos por montante, el '42' podría ser 6 montantes x 7 tornillos/montante. Sin embargo, la explicación más común para un cálculo de esta forma es que '12' representa la cantidad de tornillos por metro lineal de fijación y '42' los metros lineales totales de fijación requeridos para la placa, o un conjunto de placas.

Interpretación Común: Es muy probable que '12' sea el número de tornillos por línea de apoyo (por ejemplo, por cada montante o viga que cruza el panel), y '42' el número total de líneas de apoyo o un factor relacionado con la superficie total a cubrir. O, más lógicamente, '12' es la cantidad de tornillos por metro lineal de borde o soporte, y '42' son los metros lineales totales de soportes a los que se fija una placa o un conjunto de placas.

Factores que Afectan la Cantidad de Tornillos

La cantidad de tornillos por placa de OSB no es fija y depende de varios factores:

• Aplicación: No es lo mismo fijar OSB para muros, que para pisos o cubiertas. Las cargas y los requisitos de rigidez varían, lo que influye en el espaciado de los tornillos.
• Espaciado de los Soportes: La distancia entre los montantes, vigas o correas (generalmente 40 cm o 60 cm) afecta directamente cuántas líneas de fijación tendrá una placa.
• Requisitos del Código de Construcción: Los códigos locales y nacionales establecen espaciamientos mínimos y máximos para los tornillos en paneles estructurales. Típicamente, los tornillos se colocan más cerca en los bordes de la placa (perímetro) y más espaciados en el campo (interiores).
• Tamaño del Tornillo: Aunque el cálculo de 504 tornillos se refiere a la cantidad, el diámetro y la longitud del tornillo también son importantes para asegurar una fijación adecuada del OSB al perfil.

Ejemplo de Espaciado Típico para OSB:

Para una placa de OSB estándar (1.22 x 2.44 m) en aplicaciones de muro o cubierta, las recomendaciones generales son:

• Bordes (perímetro de la placa): Tornillos cada 10 cm a 15 cm (4 a 6 pulgadas).
• Campo (soportes intermedios): Tornillos cada 20 cm a 30 cm (8 a 12 pulgadas).

Considerando una placa de OSB de 2.44 m de largo (96 pulgadas) en un muro con montantes cada 60 cm (24 pulgadas):

• Bordes Largos (2.44 m): Si colocamos tornillos cada 15 cm, tendríamos 244/15 ≈ 16 tornillos por borde. Como hay dos bordes largos, son 32 tornillos.
• Bordes Cortos (1.22 m): Si colocamos tornillos cada 15 cm, tendríamos 122/15 ≈ 8 tornillos por borde. Como hay dos bordes cortos, son 16 tornillos.
• Soportes Intermedios: Una placa de 1.22 m de ancho sobre montantes a 60 cm tendrá al menos una línea de soporte intermedia. Si el espaciado en campo es de 30 cm, para 2.44 m, serían 244/30 ≈ 8 tornillos por línea intermedia.

Este ejemplo demuestra cómo el cálculo puede variar significativamente. La cifra de 504 tornillos para una placa de OSB (lo cual es una cantidad muy elevada para una sola placa, que suele llevar entre 30 y 60 tornillos dependiendo del espaciado y la aplicación) sugiere que el cálculo de 12 x 42 podría referirse a un conjunto de varias placas, o a un área total más grande, o a una densidad de fijación muy alta para una aplicación específica con cargas extremas. Es crucial siempre consultar las especificaciones del fabricante del OSB y los códigos de construcción locales para determinar el número exacto y el tipo de tornillos.

La precisión en la selección y el uso de tornillos es un pilar fundamental en la construcción moderna. Desde la correcta interpretación de las medidas de un tornillo hexagonal hasta la comprensión de la función vital de los autoperforantes en el Steel Framing, y la meticulosa planificación de las fijaciones en paneles de OSB, cada conocimiento suma para garantizar la calidad y seguridad de cualquier obra. Los tornillos, aunque pequeños, son grandes protagonistas en la edificación.

Preguntas Frecuentes sobre Tornillos

A continuación, respondemos algunas de las preguntas más comunes sobre la medición y el uso de tornillos:

¿Se miden todos los tornillos de la misma manera?

No, la forma de medir un tornillo puede variar ligeramente según su tipo de cabeza. Por ejemplo, los tornillos de cabeza plana o avellanada se miden desde la parte superior de la cabeza hasta la punta, ya que la cabeza se asienta a ras con la superficie. Sin embargo, el diámetro de la rosca y el paso de rosca se miden de manera similar en la mayoría de los tornillos.

¿Por qué es importante el galvanizado en los tornillos para Steel Frame?

El galvanizado es crucial para prevenir la corrosión. Los perfiles de Steel Frame son de acero galvanizado, y si se usan tornillos no galvanizados, estos se oxidarían con el tiempo, debilitando la unión y comprometiendo la integridad estructural. El galvanizado del tornillo asegura que la fijación tenga la misma vida útil que el perfil.

¿Qué sucede si uso muy pocos tornillos en una placa de OSB?

Utilizar una cantidad insuficiente de tornillos en una placa de OSB puede tener graves consecuencias. La placa podría no adherirse correctamente a la estructura, lo que llevaría a la deformación, crujidos, o incluso el desprendimiento de la placa. En aplicaciones estructurales como muros de corte o diafragmas de piso/techo, una fijación inadecuada comprometería la capacidad de la estructura para resistir fuerzas laterales como el viento o sismos, poniendo en riesgo la seguridad de la edificación.

¿Necesito herramientas especiales para medir tornillos?

Para mediciones precisas, sí. Un calibrador (pie de rey o vernier) es esencial para medir el diámetro y la longitud. Para el paso de rosca, un peine de roscas es la herramienta más precisa y recomendada. Si no se cuenta con estas herramientas, una cinta métrica o regla puede dar una estimación para la longitud, pero no para el diámetro o el paso de rosca, lo cual es crítico para la compatibilidad.

¿Cuál es la diferencia entre un tornillo autorroscante y uno autoperforante?

Un tornillo autorroscante (o roscachapa) crea su propia rosca a medida que se inserta, pero generalmente requiere un orificio piloto previo para iniciar el proceso, especialmente en materiales más duros. Un tornillo autoperforante, como los utilizados en Steel Frame, tiene una punta con forma de broca que le permite perforar su propio orificio y luego roscar en el material en una sola operación, eliminando la necesidad de un orificio piloto.
