¿Cómo Medir Voltaje en Proteus para Compuertas Lógicas?

En el vasto universo de la electrónica digital, la simulación se erige como una herramienta indispensable para el diseño y la verificación de circuitos. Entre los simuladores más populares y didácticos, Proteus se destaca por su interfaz intuitiva y sus potentes capacidades. Entender cómo funcionan las compuertas lógicas y, crucialmente, cómo interactúan con el voltaje, es fundamental para cualquier entusiasta o profesional. Este artículo te guiará a través del proceso de medición de voltaje en Proteus y te sumergirá en los conceptos esenciales de los niveles lógicos que rigen el comportamiento de las compuertas.

Desde la simple conexión de un voltímetro hasta la comprensión profunda de los estándares TTL y CMOS, desglosaremos cada aspecto para que puedas construir y analizar tus circuitos digitales con confianza. Prepárate para desvelar el lenguaje del voltaje en el corazón de la electrónica digital.

Simulando con Precisión: Midiendo Voltaje en Proteus

Medir el voltaje en cualquier punto de un circuito en Proteus es un proceso sencillo que te permite verificar el comportamiento de tu diseño antes de la implementación física. Proteus ofrece una variedad de instrumentos virtuales que replican sus contrapartes reales, brindándote una experiencia de laboratorio completa.

Selección e Inserción del Voltímetro

Para comenzar, una vez que tengas tu circuito digital montado en el área de trabajo de Proteus, dirígete a la barra de herramientas lateral izquierda y selecciona el icono de 'Instrumentos Virtuales', que suele ser una especie de osciloscopio o un generador de señal. Dentro de esta categoría, encontrarás diferentes tipos de voltímetros: DC Voltmeter (voltímetro de corriente continua) y AC Voltmeter (voltímetro de corriente alterna). Para la mayoría de los circuitos digitales que operan con niveles lógicos fijos (0V, 3.3V, 5V), un voltímetro DC será la elección adecuada.

Haz clic en el 'DC Voltmeter' y luego haz clic en el área de trabajo donde deseas colocarlo. Verás el símbolo del voltímetro aparecer en tu lienzo de diseño.

Conectando el Voltímetro

Un voltímetro siempre se conecta en paralelo al componente o nodo cuyo voltaje se desea medir. Esto significa que sus terminales deben estar conectados directamente a los dos puntos entre los cuales quieres conocer la diferencia de potencial. Por ejemplo, si deseas medir el voltaje en la salida de una compuerta lógica, conectarás un terminal del voltímetro a la pata de salida de la compuerta y el otro terminal a la referencia de tierra (GND) de tu circuito. Si deseas medir el voltaje a través de una resistencia, conectarás un terminal a cada lado de la resistencia.

Para realizar las conexiones, haz clic en el extremo de un terminal del voltímetro y arrastra el cable hasta el nodo deseado en tu circuito. Repite el proceso para el segundo terminal. Asegúrate de que las conexiones sean claras y no se crucen innecesariamente para facilitar la lectura.

Ejecutando la Simulación y Lectura

Una vez que el voltímetro esté correctamente conectado, el último paso es ejecutar la simulación. Busca el botón 'Play' (una flecha verde) en la parte inferior izquierda de la ventana de Proteus. Al hacer clic en él, la simulación comenzará y el voltímetro mostrará instantáneamente la lectura del voltaje en tiempo real. Si el circuito es dinámico, verás cómo el valor en el voltímetro cambia a medida que los estados lógicos se modifican.

Es importante recordar que Proteus también permite el uso de otros instrumentos virtuales como amperímetros (conectados en serie para medir corriente), osciloscopios (para visualizar formas de onda en el tiempo) y generadores de señal (para inyectar señales de prueba). Familiarizarse con estas herramientas ampliará enormemente tus capacidades de diseño y depuración.

El Corazón de la Lógica Digital: Compuertas y sus Requerimientos de Voltaje

Las compuertas lógicas son los bloques constructivos fundamentales de la electrónica digital. Son dispositivos electrónicos que realizan operaciones booleanas sobre una o más entradas lógicas para producir una única salida lógica. Aunque pueden parecer abstractas, su funcionamiento se basa en la interpretación de niveles de voltaje como datos binarios: un '0' lógico (bajo) y un '1' lógico (alto).

Generalmente, las compuertas lógicas tienen una o dos entradas y una salida. La compuerta NOT, por ejemplo, es un caso particular con una sola entrada y una salida. Las entradas de estas compuertas están diseñadas para interpretar señales de voltaje específicas como '0' o '1'. Típicamente, un nivel lógico bajo representa 0 voltios, mientras que un nivel lógico alto puede ser de 3 o 5 voltios, dependiendo de la familia lógica.

La flexibilidad de las compuertas lógicas radica en su capacidad para interconectarse en cualquier número para diseñar circuitos digitales complejos, desde simples combinaciones hasta sistemas más elaborados como flip-flops, multiplexores y registros de desplazamiento. La miniaturización ha llevado a la integración de innumerables compuertas en circuitos integrados (IC), optimizando el espacio físico y permitiendo operaciones a velocidades asombrosas.

Activo Alto y Activo Bajo: Comprendiendo las Señales

En el diseño digital, es crucial entender los conceptos de 'activo alto' y 'activo bajo'. Un pin 'activo bajo' (a menudo indicado con una barra sobre su nombre, como CE̅) debe ser conectado a un nivel lógico bajo o a tierra (0 voltios) para que se habilite o active su función. Por el contrario, un pin 'activo alto' (sin barra, como CE) requiere ser conectado a un nivel lógico alto, como 3.3 o 5 voltios, para su activación.

Esta convención es vital al leer hojas de datos de componentes (datasheets) y al conectar correctamente los circuitos integrados, ya que una conexión incorrecta puede llevar a un comportamiento inesperado o a la inoperatividad del dispositivo.

Niveles Lógicos Estándar: TTL vs. CMOS

El comportamiento de las compuertas lógicas está intrínsecamente ligado a los niveles de voltaje que interpretan como '0' y '1'. Existen estándares industriales para estos niveles, siendo los más prominentes TTL (Transistor-Transistor Logic) y CMOS (Complementary Metal-Oxide-Semiconductor). Estos estándares definen los rangos de voltaje esperados en las entradas y garantizados en las salidas.

Definiciones Clave de Niveles de Voltaje

Para comprender los niveles lógicos, es importante conocer las siguientes definiciones:

• VOH (Voltage Output High): El nivel de voltaje mínimo que una salida puede producir cuando está en estado ALTO (lógico '1').
• VOL (Voltage Output Low): El nivel de voltaje máximo que una salida puede producir cuando está en estado BAJO (lógico '0').
• VIH (Voltage Input High): El nivel de voltaje mínimo que una entrada debe recibir para ser interpretada como un estado ALTO (lógico '1').
• VIL (Voltage Input Low): El nivel de voltaje máximo que una entrada debe recibir para ser interpretada como un estado BAJO (lógico '0').

Niveles Lógicos TTL

La familia lógica TTL se caracteriza por su uso de transistores bipolares. Opera típicamente con una fuente de alimentación de 5 voltios. Sus niveles lógicos estándar son:

Esto significa que, para un dispositivo TTL, cualquier voltaje de entrada por encima de 2.0 V será considerado un '1' lógico, y cualquier voltaje por debajo de 0.8 V será considerado un '0' lógico. El rango entre 0.8 V y 2.0 V se conoce como 'margen de ruido' o 'zona de incertidumbre', donde la respuesta del dispositivo es impredecible. Cuando el voltaje de entrada cae en esta zona, el nivel lógico puede 'flotar' entre Alto y Bajo, lo cual debe evitarse en un diseño estable.

Niveles Lógicos CMOS

Los dispositivos CMOS, por otro lado, utilizan transistores MOSFET y son conocidos por su bajo consumo de energía. Aunque tradicionalmente operaban a 5V, muchas versiones modernas funcionan a 3.3V o incluso menos, lo que las hace ideales para dispositivos de bajo consumo. Sus niveles lógicos son más cercanos a los rieles de alimentación, lo que les confiere una mayor inmunidad al ruido.

Es importante destacar que, aunque los niveles de VIH y VIL para CMOS pueden parecer similares a TTL, los rangos de salida son más amplios. Un aspecto crítico de los dispositivos CMOS es su compatibilidad con TTL. Muchos dispositivos CMOS son 'tolerantes a 5V', lo que significa que pueden aceptar entradas de 5V de dispositivos TTL sin dañarse, incluso si su propia fuente de alimentación es de 3.3V. Sin embargo, no todos los CMOS son tolerantes a 5V, y aplicar un voltaje superior a 3.6V a un chip CMOS no tolerante puede causar daños permanentes. En tales casos, se deben usar divisores de voltaje o convertidores de nivel lógico (level shifters) para adaptar las señales.

Protegiendo tus Diseños: El Margen de Ruido

El margen de ruido es una métrica crucial en el diseño de circuitos digitales, ya que cuantifica la cantidad de ruido de voltaje que un circuito puede tolerar sin que sus estados lógicos se vean comprometidos. Se define como la diferencia entre la salida de un nivel lógico y el umbral de entrada correspondiente del siguiente nivel lógico.

Por ejemplo, para el margen de ruido de un '1' lógico (Alto), se calcula como VOH (mínimo de salida alta) - VIH (mínimo de entrada alta). Para el margen de ruido de un '0' lógico (Bajo), se calcula como VIL (máximo de entrada baja) - VOL (máximo de salida baja).

Un mayor margen de ruido indica una mayor inmunidad al ruido, lo que se traduce en circuitos más robustos y confiables. Los dispositivos CMOS generalmente tienen un margen de ruido superior a los TTL debido a que sus voltajes de salida están más cerca de los rieles de alimentación (VOH más cerca de VDD y VOL más cerca de GND), lo que les permite tolerar mayores fluctuaciones de voltaje no deseadas sin cambiar su estado lógico.

El ruido en un circuito puede ser causado por diversas fuentes, como interferencias electromagnéticas, fluctuaciones en la fuente de alimentación o acoplamiento capacitivo/inductivo entre conductores. Diseñar con un buen margen de ruido es esencial para asegurar la estabilidad y el correcto funcionamiento de los sistemas digitales, especialmente en entornos ruidosos.

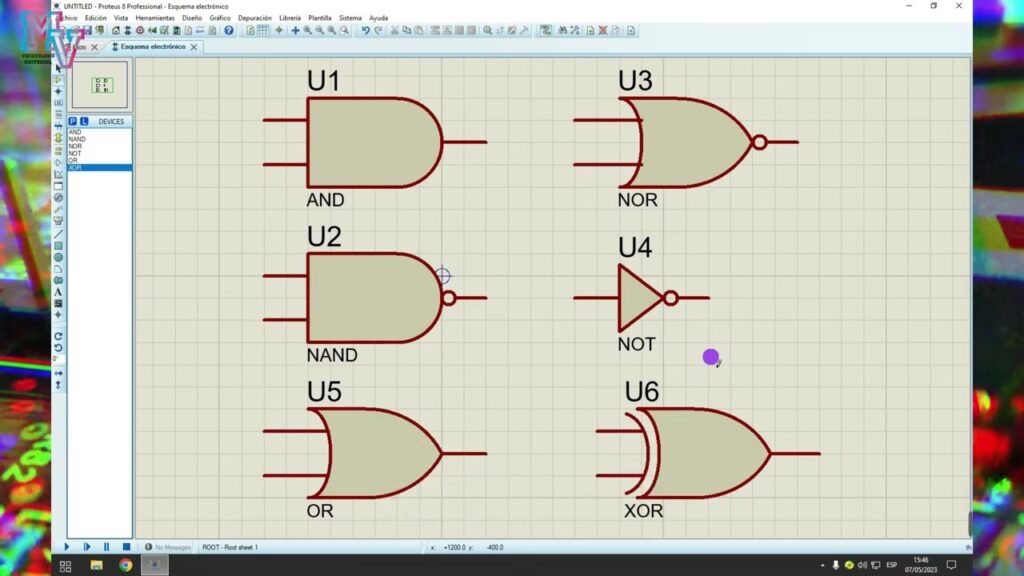

Un Vistazo a las Compuertas Lógicas Fundamentales

Para comprender plenamente el funcionamiento de los circuitos digitales y su simulación, es imprescindible conocer las operaciones básicas que realizan las compuertas lógicas. Cada compuerta implementa una función booleana específica. Aquí presentamos las más comunes:

Compuerta NOT (Inversor)

La compuerta NOT, también conocida como inversor, es la más simple, con una sola entrada y una sola salida. Su función es invertir el estado lógico de su entrada. Si la entrada es un '1' (alto), la salida será un '0' (bajo), y viceversa. Su expresión booleana se representa con una barra sobre la variable de entrada (ej., Q = A̅).

Compuerta AND

La compuerta AND realiza una operación de multiplicación lógica. Su salida será '1' (alto) solo si todas sus entradas son '1'. Si al menos una de sus entradas es '0' (bajo), su salida será '0'. Se puede representar como un circuito con interruptores en serie. Su expresión booleana es Q = A · B (o simplemente Q = AB).

Compuerta NAND

La compuerta NAND es la negación de la compuerta AND. Su salida será '0' solo si todas sus entradas son '1'. En cualquier otra combinación de entradas, su salida será '1'. Es una compuerta universal, lo que significa que se pueden construir todas las demás compuertas lógicas a partir de ella. Su expresión booleana es Q = (A · B)̅.

Compuerta OR

La compuerta OR realiza una operación de suma lógica. Su salida será '1' si al menos una de sus entradas es '1'. Solo si todas sus entradas son '0', su salida será '0'. Se puede visualizar como interruptores en paralelo. Su expresión booleana es Q = A + B.

Compuerta NOR

La compuerta NOR es la negación de la compuerta OR. Su salida será '1' solo si todas sus entradas son '0'. Si alguna de sus entradas es '1', su salida será '0'. También es una compuerta universal. Su expresión booleana es Q = (A + B)̅.

Compuerta XOR (OR Exclusiva)

La compuerta XOR produce una salida '1' solo si sus entradas son diferentes (una es '0' y la otra es '1'). Si ambas entradas son iguales (ambas '0' o ambas '1'), su salida será '0'. Es comúnmente utilizada en sumadores y comparadores. Su expresión booleana es Q = A ⊕ B.

Compuerta XNOR (NOR Exclusiva)

La compuerta XNOR es la negación de la compuerta XOR. Su salida será '1' solo si sus entradas son iguales (ambas '0' o ambas '1'). Si las entradas son diferentes, su salida será '0'. Es útil en comparadores de igualdad. Su expresión booleana es Q = (A ⊕ B)̅.

Compuerta IF (Buffer)

Aunque a menudo subestimada, la compuerta BUFFER o IF es vital. Su salida es idéntica a su entrada (Q = A). Su función principal no es lógica, sino de acondicionamiento de señal: aumenta la corriente suministrada a la salida, lo que permite que una sola salida controle múltiples entradas de otras compuertas (fan-out), o actúa como seguidor de tensión para adaptar impedancias.

Componentes Clave: Circuitos Integrados de Compuertas Lógicas

En la práctica, las compuertas lógicas se encuentran empaquetadas en circuitos integrados (ICs) que contienen múltiples compuertas del mismo tipo o una combinación de ellas. La serie 74LS (Low-Power Schottky TTL) es una de las más conocidas y utilizadas para prototipado y aprendizaje. Algunos ejemplos comunes incluyen:

Compuertas de 2 Entradas

• 74LS00: Compuerta NAND cuádruple de 2 entradas.
• 74LS02: Compuerta NOR cuádruple de 2 entradas.
• 74LS08: Compuerta AND cuádruple de 2 entradas.
• 74LS32: Compuerta OR cuádruple de 2 entradas.
• 74LS132: Compuerta NAND cuádruple de 2 entradas con entradas de activación Schmitt (con histéresis para señales ruidosas).

Compuertas de 3 Entradas

• 74LS10: Compuerta NAND triple de 3 entradas.
• 74LS11: Compuerta AND triple de 3 entradas.
• 74LS27: Compuerta NOR triple de 3 entradas.

Compuertas de 4 Entradas

• 74LS20: Compuerta NAND dual de 4 entradas. (Nota: El 74LS30 es una NAND de 8 entradas, no de 4 como se podría inferir de algunas listas).

Compuertas de 8 Entradas

• 74LS30: Compuerta NAND de 8 entradas.

Estos ICs son fundamentales para el diseño de sistemas digitales y su disponibilidad en Proteus permite una simulación precisa de su comportamiento.

Paso a Paso: Armando y Simulando Circuitos Digitales en Proteus

Dominar la simulación en Proteus es un activo valioso. Aquí te resumimos los pasos esenciales para armar y simular un circuito, incluyendo la integración de compuertas lógicas y la medición de voltaje.

1. Iniciar Proteus y Seleccionar Componentes

   Abre el software Proteus. En la barra de herramientas de la izquierda, selecciona el 'Component Mode' (icono de un chip). Luego, haz clic en la letra 'P' de 'Pick from Libraries'. Se abrirá una ventana de búsqueda. Aquí, puedes ingresar el código (ej., 74LS08 para una compuerta AND) o el nombre del componente (ej., 'LED', 'RESISTOR', 'VOLTMETER DC'). Haz doble clic en el componente deseado para agregarlo a tu lista de dispositivos en el panel izquierdo.

2. Colocar Componentes en el Área de Trabajo

   Una vez que los componentes estén en tu lista, haz clic en el nombre del componente en el panel izquierdo y luego haz clic en el área principal de diseño para colocarlo. Puedes rotar los componentes usando los botones del menú contextual o las teclas de acceso rápido.



3. Conectar los Elementos

   Para interconectar los componentes, haz clic en el extremo de un pin o terminal de un componente y arrastra el cable hasta el pin o terminal del componente con el que deseas conectarlo. Proteus creará automáticamente las pistas de conexión. Asegúrate de conectar todas las entradas y salidas lógicas según el diseño de tu circuito.

4. Añadir Conexión a Tierra (GND) y Alimentación

   Es crucial que todos los circuitos tengan una referencia de tierra. Ve al 'Terminal Mode' (icono de un terminal) en la barra de herramientas izquierda y selecciona 'GROUND'. Colócalo en tu circuito y conéctalo a los puntos de tierra necesarios. Para alimentar tus compuertas lógicas, puedes usar 'POWER' del mismo modo, conectándolo a los pines VCC de tus ICs, típicamente 5V para TTL o 3.3V para CMOS modernos.

5. Modificar Valores de Componentes

   Si necesitas ajustar el valor de una resistencia, una fuente de voltaje o cualquier otro componente, haz doble clic sobre el valor numérico del componente en el diseño. Se abrirá una ventana de propiedades donde podrás introducir el nuevo valor. Por ejemplo, si usas LEDs, es recomendable añadir resistencias limitadoras de corriente.

6. Integrar Instrumentos Virtuales

   Para la medición de voltaje, como se explicó anteriormente, selecciona el 'DC Voltmeter' del 'Instrument Mode' y conéctalo en paralelo al nodo que deseas medir. Si tu circuito involucra señales variables en el tiempo, un osciloscopio virtual será más apropiado.

7. Ejecutar la Simulación

   Una vez que todo esté conectado y configurado, haz clic en el botón 'Play' (la flecha verde en la parte inferior izquierda de la ventana) para iniciar la simulación. Observa las lecturas de los instrumentos, el comportamiento de los LEDs, o la actividad en el osciloscopio para verificar el funcionamiento de tu circuito. Puedes pausar o detener la simulación en cualquier momento.

Proteus es una herramienta extremadamente didáctica e intuitiva, ideal para experimentar y aprender sobre el comportamiento de los circuitos electrónicos digitales y analógicos. ¡La práctica constante te permitirá dominarlo rápidamente!

Preguntas Frecuentes (FAQ)

¿Por qué es importante medir el voltaje en Proteus?

Medir el voltaje en Proteus es fundamental para verificar que los niveles lógicos en tu circuito son los esperados. Permite depurar errores de diseño, asegurar que las compuertas están recibiendo el voltaje correcto y que sus salidas corresponden a los estados lógicos deseados. Es una forma de 'probar' tu circuito sin la necesidad de componentes físicos, ahorrando tiempo y recursos.

¿Qué diferencia hay entre un voltímetro DC y AC en Proteus?

Un voltímetro DC (Corriente Continua) mide el valor promedio y constante de un voltaje en un punto, ideal para los niveles lógicos estáticos de los circuitos digitales (0V, 5V, 3.3V). Un voltímetro AC (Corriente Alterna) mide el valor RMS (Root Mean Square) de un voltaje que varía periódicamente en el tiempo, útil para señales de audio o potencia alterna. Para compuertas lógicas, casi siempre usarás el voltímetro DC.

¿Puedo dañar un componente virtual en Proteus si aplico un voltaje incorrecto?

No, los componentes virtuales en Proteus no pueden ser 'dañados' en el sentido físico. Sin embargo, aplicar un voltaje incorrecto simulará el comportamiento de un componente real bajo esas condiciones, lo que podría resultar en un funcionamiento inesperado, la no activación de las compuertas o la visualización de mensajes de error o advertencia si se excede un límite de simulación. Esto es útil para aprender sobre las limitaciones y los requisitos de voltaje de los componentes reales.

¿Qué significa 'margen de ruido' en electrónica digital?

El margen de ruido se refiere a la cantidad de voltaje no deseado (ruido) que una señal digital puede tolerar antes de que su estado lógico (0 o 1) sea interpretado incorrectamente por el siguiente componente. Un margen de ruido amplio indica que el circuito es robusto y menos propenso a errores debido a interferencias eléctricas.

¿Cuál es la compuerta lógica más utilizada?

Las compuertas NAND y NOR son consideradas 'universales' porque con ellas se pueden construir todas las demás compuertas lógicas. En la práctica, la compuerta NAND es extremadamente común debido a su simplicidad de implementación con transistores y su versatilidad en el diseño de circuitos complejos.
