El Punto de Rocío en la Carta Psicrométrica: Guía Completa

Comprender la dinámica del aire y la humedad es fundamental en campos como la climatización, la ingeniería de edificios y las ciencias ambientales. Si bien las calculadoras digitales ofrecen soluciones rápidas, dominar la carta psicrométrica es una habilidad invaluable que proporciona una comprensión profunda de las interrelaciones entre los distintos parámetros del aire. Esta representación gráfica es una herramienta esencial para cualquier profesional que busque controlar con precisión las condiciones ambientales. Entre los múltiples datos que ofrece, la temperatura de punto de rocío es uno de los más críticos, ya que indica cuándo el vapor de agua en el aire comenzará a condensarse, un factor clave para prevenir problemas de humedad y garantizar el confort. En este artículo, exploraremos en detalle cómo ubicar y comprender la temperatura de rocío en la carta psicrométrica, desglosando sus componentes y aplicaciones prácticas.

¿Qué es la Carta Psicrométrica?

La carta psicrométrica es un diagrama que relaciona las propiedades termodinámicas del aire húmedo. Es una herramienta gráfica que permite a ingenieros y técnicos determinar rápidamente las características del aire a una presión atmosférica dada, sin necesidad de realizar complejos cálculos. Se utiliza para analizar procesos de calentamiento, enfriamiento, humidificación y deshumidificación, siendo indispensable para el diseño y operación de sistemas de aire acondicionado, calefacción y ventilación (HVAC).

El aire que respiramos es una mezcla de gases, principalmente nitrógeno, oxígeno y vapor de agua. La psicrometría es la rama de la ciencia que estudia estas mezclas de aire seco y vapor de agua, y cómo sus propiedades afectan el confort humano y la durabilidad de los materiales. La carta psicrométrica simplifica este estudio al visualizar las relaciones entre estas propiedades.

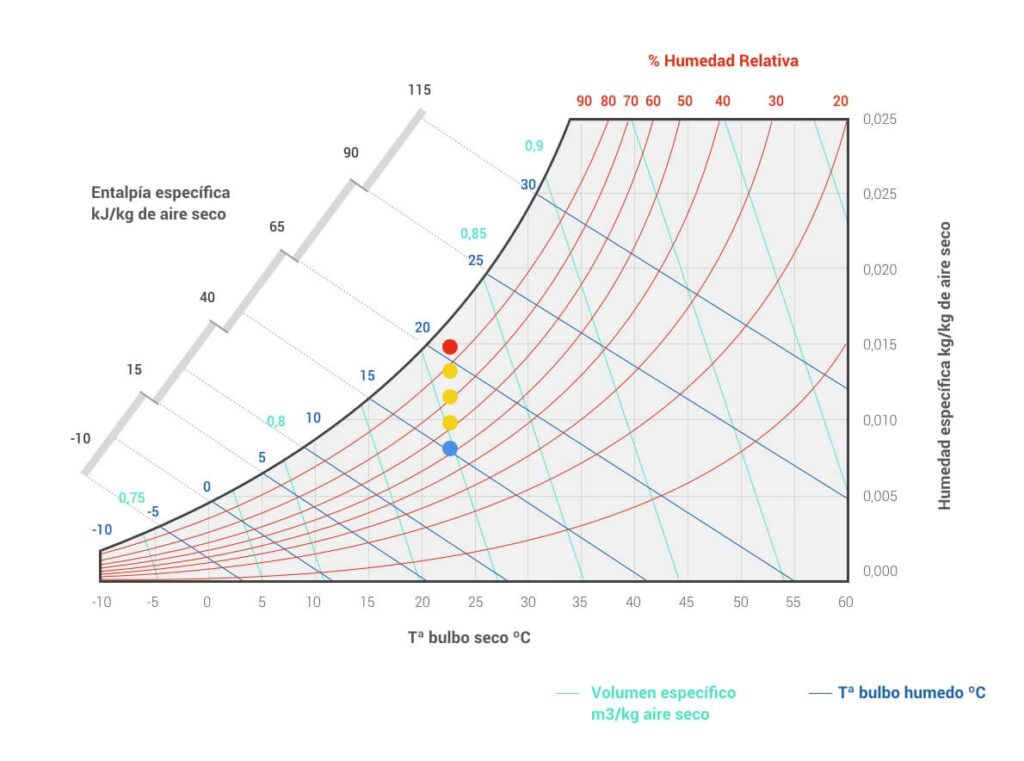

Parámetros Clave de la Carta Psicrométrica

Para entender cómo encontrar el punto de rocío, primero debemos familiarizarnos con los principales parámetros que se representan en la carta:

Temperatura de Bulbo Seco (TS)

Es la temperatura ambiente del aire, medida por un termómetro estándar. En la carta psicrométrica, se representa en el eje horizontal inferior. Las líneas de temperatura de bulbo seco son verticales y se extienden hacia arriba desde este eje. Es el punto de partida para la mayoría de las lecturas en la carta.

Temperatura de Bulbo Húmedo (TH)

Es la temperatura más baja que puede alcanzar el aire por evaporación de agua. Se mide con un termómetro cuyo bulbo está cubierto por una muselina húmeda. En la carta, las líneas de temperatura de bulbo húmedo son diagonales y descienden de izquierda a derecha, paralelas a las líneas de entalpía pero no idénticas.

Humedad Relativa (HR)

Representa la cantidad de vapor de agua presente en el aire en relación con la cantidad máxima de vapor de agua que el aire podría contener a esa misma temperatura. Se expresa en porcentaje. En la carta, las líneas de humedad relativa son curvas que se extienden desde la curva de saturación (100% HR) hacia el interior del gráfico.

Relación de Humedad (W) o Humedad Específica

También conocida como humedad absoluta, representa la masa de vapor de agua por unidad de masa de aire seco. Se expresa comúnmente en gramos de agua por kilogramo de aire seco (g/kg). En la carta, se encuentra en el eje vertical derecho y sus líneas son horizontales.

Entalpía (H)

Representa el contenido total de calor de la mezcla de aire y vapor de agua. Es una medida de la energía total del aire. Las líneas de entalpía se encuentran en los bordes extremos del gráfico y corren diagonalmente hacia arriba de izquierda a derecha.

Volumen Específico (Vesp)

Indica el volumen que ocupa una unidad de masa de aire seco, comúnmente en metros cúbicos por kilogramo de aire seco (m³/kg). En la carta, se representan por líneas inclinadas que se originan en el eje de bulbo seco y se mueven de abajo hacia arriba y de derecha a izquierda.

Presión de Vapor

Es la presión ejercida por el vapor de agua presente en el aire. Aunque no siempre se etiqueta explícitamente como un eje principal en todas las cartas, sus líneas son horizontales y a menudo se encuentran adyacentes a la escala del punto de rocío en el lado derecho.

La Temperatura de Punto de Rocío (PR): Definición y Significado

La temperatura de punto de rocío es, por definición, la temperatura a la cual el aire se satura con vapor de agua y comienza a producirse la condensación. En otras palabras, si el aire se enfría hasta su punto de rocío, el exceso de vapor de agua se transformará en líquido (rocío, niebla, condensación en superficies frías). Este parámetro es fundamental porque nos alerta sobre el riesgo de condensación en superficies, lo que puede llevar a problemas de moho, corrosión o daños en materiales.

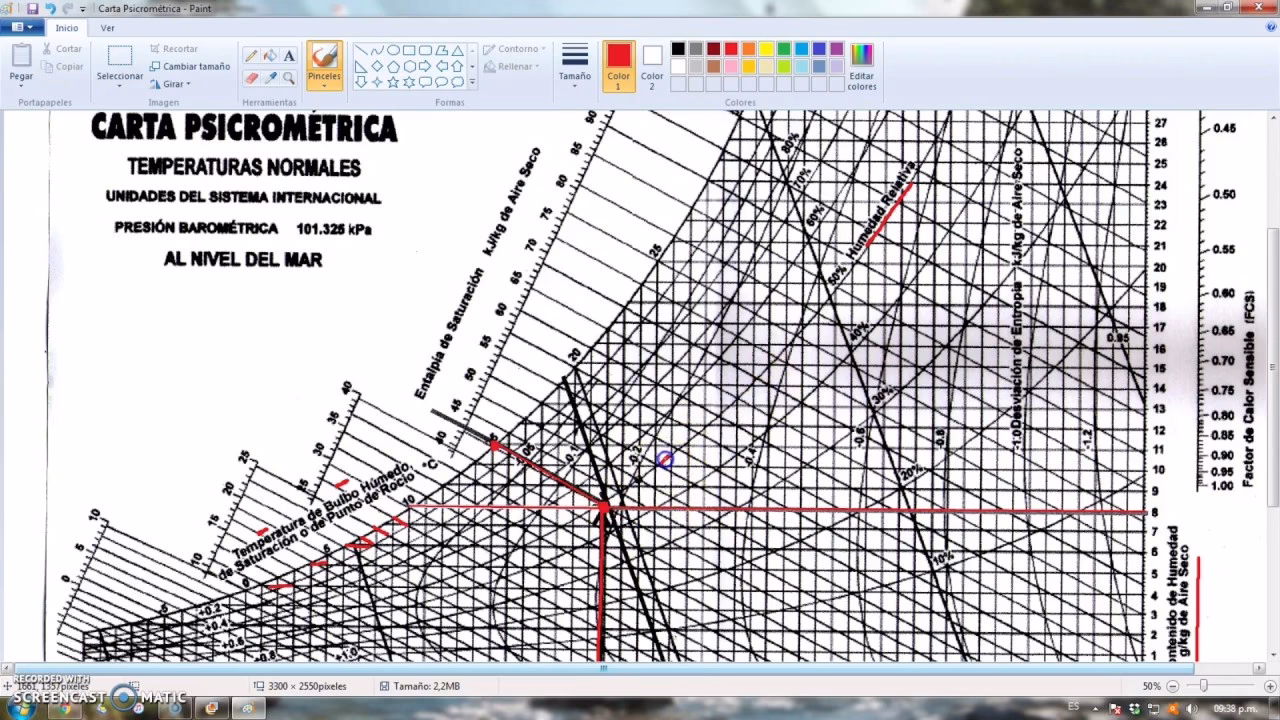

Cómo Ubicar la Temperatura de Rocío en la Carta Psicrométrica

La belleza de la carta psicrométrica reside en que, conociendo solo dos de los parámetros del aire, se pueden determinar todos los demás. Para encontrar el punto de rocío, el proceso es relativamente sencillo, y a menudo se relaciona con la relación de humedad o el punto de estado del aire.

Método 1: A partir de un Punto de Estado Conocido (TS y HR o TH)

Este es el método más común y práctico, ya que en la mayoría de las aplicaciones se conocen la temperatura de bulbo seco y la humedad relativa o la temperatura de bulbo húmedo.

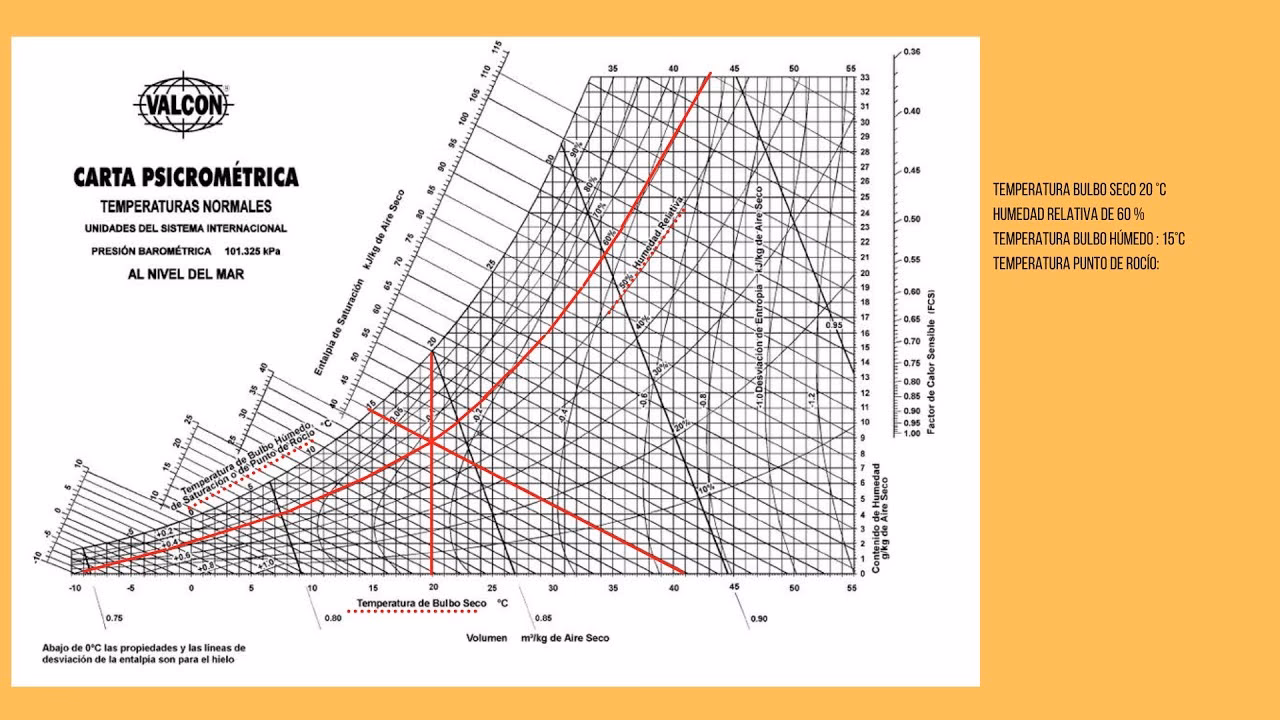

1. Identifique el Punto de Estado: Primero, localice el punto que representa las condiciones actuales del aire en la carta. Esto se hace encontrando la intersección de las líneas correspondientes a sus dos parámetros conocidos (por ejemplo, la temperatura de bulbo seco y la humedad relativa, o la temperatura de bulbo seco y la de bulbo húmedo). Este punto de intersección es su "punto de estado".
2. Trace una Línea Horizontal: Desde su punto de estado, trace una línea recta horizontal hacia la izquierda, manteniéndose paralelo al eje de la relación de humedad.
3. Encuentre la Curva de Saturación: Continúe esta línea horizontal hasta que intercepte la curva de saturación (la línea curva más a la izquierda, que representa el 100% de humedad relativa).
4. Lea la Temperatura de Rocío: Una vez que la línea horizontal interseca la curva de saturación, siga esa línea hacia abajo hasta el eje horizontal de la temperatura de bulbo seco. El valor en el eje de la temperatura de bulbo seco en ese punto es la temperatura de rocío. Alternativamente, muchas cartas psicrométricas tienen una escala de punto de rocío o de presión de vapor en el lado izquierdo o derecho, donde esta línea horizontal se puede leer directamente. Es importante recordar que en la curva de saturación, la temperatura de bulbo seco, la temperatura de bulbo húmedo y la temperatura de punto de rocío son idénticas.

Ejemplo Ilustrativo:

Supongamos que tenemos una temperatura de bulbo seco de 25°C y una humedad relativa del 50%.

1. Localice 25°C en el eje de bulbo seco y trace una línea vertical.
2. Localice la curva de 50% de humedad relativa. El punto donde la línea vertical de 25°C cruza la curva de 50% HR es su punto de estado.
3. Desde este punto de estado, trace una línea horizontal hacia la izquierda hasta que toque la curva de saturación (100% HR).
4. El valor de temperatura en el eje de bulbo seco donde esta línea horizontal intersecta la curva de saturación es su temperatura de rocío. Para este ejemplo, sería aproximadamente 14°C.

Método 2: A partir de la Relación de Humedad

Si se conoce la relación de humedad (o humedad específica), el proceso es aún más directo:

1. Localice la Relación de Humedad: Encuentre el valor conocido de la relación de humedad en el eje vertical derecho de la carta.
2. Trace una Línea Horizontal: Desde ese punto, trace una línea horizontal hacia la izquierda a través de la carta.
3. Intersección con la Curva de Saturación: Esta línea horizontal, por definición, es una línea de punto de rocío constante. Donde esta línea horizontal interseca la curva de saturación, ese es el punto de rocío.
4. Lea la Temperatura de Rocío: Lea la temperatura de bulbo seco correspondiente en el eje horizontal inferior, o directamente en la escala de punto de rocío si su carta la tiene.

¿Por Qué es Tan Importante el Punto de Rocío?

El dominio del punto de rocío es crucial por varias razones:

• Prevención de Condensación: El conocimiento del punto de rocío permite predecir cuándo y dónde ocurrirá la condensación. Esto es vital para evitar el crecimiento de moho, el deterioro de materiales de construcción, la corrosión de equipos y el empañamiento de ventanas.
• Confort Térmico: Un punto de rocío alto indica una gran cantidad de humedad en el aire, lo que puede hacer que el ambiente se sienta "pegajoso" y caluroso, incluso si la temperatura de bulbo seco no es extremadamente alta. Mantener el punto de rocío dentro de un rango confortable es clave para el bienestar de los ocupantes.
• Diseño de Sistemas HVAC: Los ingenieros utilizan el punto de rocío para diseñar sistemas de aire acondicionado que no solo enfríen el aire, sino que también deshumidifiquen eficazmente. Si el serpentín de enfriamiento de un aire acondicionado opera por debajo del punto de rocío del aire, se producirá condensación, eliminando humedad del ambiente.
• Procesos Industriales: En muchas industrias (farmacéutica, alimentaria, electrónica, almacenamiento), el control preciso de la humedad y la prevención de condensación son críticos para la calidad del producto y la eficiencia del proceso.
• Salud y Calidad del Aire Interior: Un control inadecuado de la humedad, a menudo relacionado con un punto de rocío elevado, puede propiciar el crecimiento de ácaros del polvo, hongos y bacterias, afectando la salud respiratoria de las personas.

Trucos y Consejos Adicionales para el Uso de la Carta Psicrométrica

Para maximizar la utilidad de la carta psicrométrica, considere estos consejos:

• Utilice una Regla: Siempre use una regla o un borde recto para trazar sus líneas. La precisión es clave para obtener lecturas correctas.
• Comprenda las Escalas: Familiarícese con las unidades y las escalas de cada parámetro. Algunas cartas están en °C y otras en °F, y las unidades de humedad específica pueden variar.
• Punto de Estado Central: Recuerde que el conocimiento de cualquier par de propiedades del aire (que no sean la presión de vapor y la relación de humedad solas, ya que ambas son horizontales) le permitirá definir un único punto de estado en la carta, desde el cual podrá determinar todas las demás propiedades.
• Practique: La práctica constante es la mejor manera de dominar la lectura de la carta psicrométrica. Realice ejercicios con diferentes condiciones para afianzar su comprensión.

Preguntas Frecuentes (FAQs) sobre el Punto de Rocío y la Carta Psicrométrica

¿Cuál es la diferencia entre humedad relativa y punto de rocío?

La humedad relativa (HR) es un porcentaje que indica cuánto vapor de agua hay en el aire en relación con la cantidad máxima que podría contener a esa temperatura. El punto de rocío, por otro lado, es una temperatura específica a la cual el aire se satura y el vapor de agua comienza a condensarse. Un aire con una HR del 50% a 30°C tiene un punto de rocío mucho más alto que un aire con la misma HR del 50% a 10°C, lo que significa que el aire más cálido contiene mucha más humedad absoluta.

¿Un punto de rocío alto significa que el aire está muy húmedo?

Sí, un punto de rocío alto indica una gran cantidad de humedad absoluta en el aire. Cuanto más alto sea el punto de rocío, más vapor de agua hay en el aire y más "pegajoso" se sentirá el ambiente. Esto es crucial para el confort humano, ya que nuestro cuerpo tiene más dificultades para evaporar el sudor en ambientes con alto punto de rocío.

¿Puede el punto de rocío ser más alto que la temperatura de bulbo seco?

No, el punto de rocío nunca puede ser más alto que la temperatura de bulbo seco. Si el punto de rocío fuera igual a la temperatura de bulbo seco, significaría que el aire está 100% saturado (humedad relativa del 100%), y cualquier enfriamiento adicional provocaría condensación.

¿Cómo se relaciona el punto de rocío con la condensación en ventanas o paredes?

Si la temperatura de una superficie (como una ventana o una pared fría) es igual o inferior al punto de rocío del aire circundante, el vapor de agua del aire se condensará en esa superficie. Esto es un indicio de que el nivel de humedad en el interior es demasiado alto para las temperaturas de las superficies, o que las superficies no están lo suficientemente aisladas.

¿Es siempre necesario usar la carta psicrométrica, o las calculadoras digitales son suficientes?

Si bien las calculadoras digitales son excelentes para obtener resultados rápidos, la carta psicrométrica proporciona una comprensión visual y conceptual profunda de cómo se interrelacionan todas las propiedades del aire. Para el diseño, la resolución de problemas y la optimización de sistemas HVAC, la capacidad de "leer" la carta es una habilidad superior que permite una mejor toma de decisiones y un diagnóstico más preciso.

Conclusión

Dominar la lectura de la carta psicrométrica y, en particular, la ubicación y comprensión de la temperatura de punto de rocío, es una habilidad esencial para cualquier profesional involucrado en el control ambiental. No solo permite realizar mediciones y cálculos precisos, sino que también proporciona una visión profunda de los procesos de transferencia de calor y masa en el aire. Al entender cómo el punto de rocío influye en la condensación, el confort y la eficiencia energética, se pueden diseñar y operar sistemas HVAC más efectivos y sostenibles. Invierta tiempo en practicar con la carta; su dominio le diferenciará y le brindará una ventaja significativa en su campo, contribuyendo a entornos más saludables y confortables.
