¿Cómo Elegir el Impulsor Ideal para tu Mezclador?

El diseño de un sistema de mezclado eficiente para aplicaciones industriales puede parecer sencillo, pero la clave reside en encontrar el equilibrio perfecto, especialmente entre el tamaño de su tanque y el de su impulsor. Este equilibrio se mide por la relación D/T, donde 'D' representa el diámetro de la pala mezcladora y 'T' el ancho del tanque. Comprender y aplicar correctamente esta relación es fundamental para cualquier proceso industrial que involucre mezclado, desde la producción química hasta la fabricación de alimentos. Un sistema mal diseñado puede conducir a un mezclado incompleto, la formación de vórtices, un desperdicio de energía y retrasos en la producción. En este artículo, desglosaremos la importancia de las relaciones tanque-impulsor, los rangos ideales para su sistema, consideraciones de instalación y cómo se relaciona el consumo de energía con el rendimiento del impulsor, así como aspectos clave de la transferencia de masa en sistemas gas-líquido. Esta guía le ayudará a diseñar un sistema de mezclado eficiente, fiable y adaptado a sus necesidades.

La Importancia Fundamental de la Relación D/T en Sistemas de Mezclado

La relación D/T es el factor determinante en la capacidad de su sistema para lograr la uniformidad en el diseño de un sistema de mezclado. Su relevancia se manifiesta en varios aspectos críticos:

• Generación de flujo: Esta relación impacta directamente en la cantidad de flujo que el impulsor genera dentro del tanque. Una relación D/T mal proporcionada puede llevar a ineficiencias de rendimiento significativas, como un mezclado desigual o la aparición de zonas de estancamiento donde el material no se mueve adecuadamente.
• Eficiencia energética: Los impulsores correctamente dimensionados aseguran que la energía se distribuya de manera efectiva por todo el tanque. Esto no solo mejora el rendimiento del mezclado, sino que también reduce el consumo innecesario de energía, optimizando los costos operativos y la huella energética de su proceso.
• Interacción de materiales: Una relación adecuada fomenta el movimiento de la mezcla entre las diferentes zonas del tanque. Esto mejora el contacto entre los componentes y reduce el asentamiento de materiales más pesados en el fondo del recipiente, garantizando una mezcla homogénea y la disolución o dispersión completa de los componentes.

Comprender estos principios detrás de las relaciones D/T es un cambio de juego para los ingenieros que buscan resultados de mezclado consistentes y efectivos. Es la base sobre la cual se construye un sistema de mezclado exitoso y fiable.

La Relación D/T Ideal para su Sistema de Mezclado

Determinar el tamaño adecuado del impulsor es crucial, y para ello, existe una regla general ampliamente aceptada, conocida como la 'Regla del 1/3'.

La Regla del 1/3 para el Diámetro del Impulsor

Esta es una guía estándar al determinar el tamaño adecuado para su impulsor. Idealmente, el diámetro de su impulsor (D) debe ser un tercio del diámetro de su tanque (T).

Por ejemplo: Si su tanque tiene un diámetro de 24 pulgadas, su impulsor debería tener un diámetro de 8 pulgadas.

Esta relación logra un equilibrio óptimo entre el flujo y la eficiencia del mezclado, asegurando que su sistema genere suficiente movimiento para mezclar las sustancias a fondo sin sobrecargar el motor ni crear zonas estancadas. Es el punto dulce que maximiza la homogeneidad con un consumo energético razonable.

Rangos de Relación D/T Aceptables

Aunque la relación de 1/3 es ideal, no siempre es factible debido a diversas limitaciones del proyecto, como el presupuesto, el diseño específico del tanque de mezclado o los tamaños de impulsor disponibles en el mercado.

La mayoría de los sistemas de mezclado funcionan bien dentro de un rango de relación D/T de 1/5 a 3/5. Es crucial entender lo que sucede fuera de este rango y sus implicaciones:

• Relación D/T menor a 1/5: En este caso, el impulsor es demasiado pequeño para el tanque. Una pala de menor tamaño no generará suficiente flujo para dispersar y mezclar los materiales de manera efectiva. Esto conduce a un mezclado ineficiente y a la posible formación de zonas de asentamiento en el fondo del tanque, donde los materiales pesados se acumulan y no se incorporan a la mezcla, resultando en un producto final heterogéneo.
• Relación D/T mayor a 3/5: Aquí, el impulsor es excesivamente grande, dejando un espacio insuficiente entre la pala y las paredes del tanque. Esta condición restringe severamente el movimiento vertical de la mezcla, resultando a menudo en una separación notable entre las capas superior e inferior del tanque. La mezcla no puede circular libremente, lo que afecta la homogeneidad y puede sobrecargar el motor debido a la resistencia excesiva.

Mantener su relación dentro del rango de 1/5 a 3/5 le permitirá lograr un mejor equilibrio de rendimiento en su sistema de mezclado, optimizando tanto la calidad del producto como la eficiencia operativa.

Posicionamiento del Impulsor para Resultados Óptimos

La colocación vertical del impulsor dentro del tanque es tan crucial como la relación D/T. Un impulsor mal posicionado puede llevar a patrones de flujo irregulares y a un uso ineficiente de la energía, comprometiendo la calidad del mezclado.

La Regla de Colocación del 1/3

Se recomienda posicionar su impulsor a 1/3 de la altura total del tanque desde el fondo.

Por ejemplo: Si su tanque mide 24 pulgadas de alto, su impulsor debería estar a 8 pulgadas de la base.

Esta colocación estratégica asegura que el impulsor genere un flujo consistente por todo el tanque, promoviendo una circulación adecuada que evita que los materiales se asienten en el fondo y reduciendo la probabilidad de la formación de un vorteo o desbordamiento. Es la posición que facilita la máxima interacción de los componentes.

Efectos de una Colocación Incorrecta del Impulsor

Si las limitaciones de diseño impiden adherirse a la regla del 1/3, considere agregar bafles a su tanque para mitigar estos problemas y mejorar la eficiencia del flujo.

Manejo del Vorteo con Bafles

El vorteo es un fenómeno común que ocurre cuando la posición de un impulsor provoca que los materiales giren en un patrón circular alrededor de las paredes del tanque en lugar de mezclarse verticalmente. Mientras que el vorteo puede obstaculizar un mezclado efectivo y llevar a la estratificación, los bafles son una solución probada y altamente eficaz.

¿Qué son los Bafles?

Los bafles son piezas largas y planas, generalmente fabricadas en acero inoxidable u otros materiales resistentes a la corrosión, que se instalan verticalmente a lo largo de las paredes internas del tanque. Su función principal es interrumpir los patrones de flujo circular causados por el vorteo, forzando a la mezcla a moverse hacia arriba y hacia abajo en lugar de solo girar. Este cambio en el patrón de flujo mejora significativamente el flujo vertical, la turbulencia y la eficiencia general del mezclado, asegurando que todo el volumen del tanque participe activamente en el proceso.

Consejos para la Instalación de Bafles

Para un rendimiento consistente, los bafles deben colocarse de manera uniforme alrededor del perímetro del tanque, típicamente en cuatro puntos equidistantes. Además, deben ser lo suficientemente robustos y estar firmemente anclados para soportar las condiciones operativas del tanque, como la presencia de materiales corrosivos, altas velocidades de flujo de líquido y las fuerzas de cizallamiento generadas por el impulsor. La distancia entre el bafle y la pared del tanque también puede ser un factor para ciertos diseños, pero lo crucial es que rompan el flujo giratorio.

Al combinar los bafles con la colocación correcta del impulsor, se puede reducir drásticamente el vorteo y asegurar una mezcla uniforme en todo momento, lo que es vital para la calidad y consistencia del producto final.

Selección del Motor Adecuado para su Sistema de Mezclado

Una vez que haya determinado el tamaño, la colocación y la necesidad de bafles para su impulsor, el siguiente paso crítico es seleccionar el motor adecuado. El motor es el componente que impulsa el impulsor, por lo que la potencia y la velocidad correctas son esenciales para un rendimiento consistente y eficiente a largo plazo.

Factores a Considerar al Elegir un Motor:

• Requisitos de potencia: Impulsores más grandes, materiales con mayor densidad, o mezclas con alta viscosidad requerirán motores más potentes para lograr el flujo y la agitación deseados. Es crucial que la potencia del motor sea suficiente para manejar la carga de trabajo sin sobrecalentarse, reducir su vida útil o fallar. Un cálculo preciso de la potencia requerida evitará subdimensionamientos o sobredimensionamientos costosos.
• Control de velocidad: La incorporación de un Variador de Frecuencia (VFD por sus siglas en inglés, o VSD por Variador de Velocidad) ofrece una mayor flexibilidad operativa. Permite ajustar la velocidad del impulsor, lo cual es invaluable cuando se trabaja con diferentes materiales, viscosidades variables, o cuando se necesitan diferentes intensidades de mezclado para distintas fases del proceso. Esto mejora la adaptabilidad del sistema a diversas aplicaciones.
• Durabilidad y Materiales: Para entornos industriales exigentes, especialmente aquellos con exposición a productos químicos corrosivos, humedad o condiciones de operación severas, es recomendable considerar motores fabricados con acero inoxidable u otros materiales de grado industrial. Esto asegura que el motor pueda soportar el desgaste, la corrosión y las condiciones ambientales a lo largo del tiempo, garantizando una vida útil prolongada y un rendimiento fiable con un mantenimiento mínimo.

Asegurarse de que su motor se alinee perfectamente con su sistema de mezclado es un paso fundamental para la optimización general, ya que un motor inadecuado puede ser el cuello de botella de todo el proceso.

Consumo de Energía del Impulsor y Transferencia de Masa en Mezclado

Más allá del diseño físico, la comprensión del consumo de energía del impulsor y su impacto en la transferencia de masa es vital para optimizar los sistemas de mezclado, especialmente en operaciones gas-líquido donde la interacción entre fases es crucial.

Consumo de Energía del Impulsor

El consumo de energía de un impulsor se puede analizar mediante curvas de Número de Potencia-Número de Reynolds, como las que se muestran típicamente en la Figura 7.25. La característica principal de estas curvas es que son válidas independientemente de si el proceso deseado se está realizando o no. Las ecuaciones de potencia involucran tres variables independientes junto con las propiedades del fluido: potencia, velocidad y diámetro. Sin embargo, para consideraciones de proceso, solo hay dos opciones independientes en el diseño del impulsor.

El Factor K en Operaciones Gas-Líquido

Para operaciones gas-líquido, existe una relación adicional conocida como el factor K, que relaciona el efecto de la tasa de gas en el nivel de potencia. La Figura 7.26 ilustra una gráfica típica del factor K que puede utilizarse para estimaciones. El cálculo real del factor K en un caso particular implica combinaciones muy específicas de variables del mezclador, variables del tanque y propiedades del fluido, así como la tasa de gas utilizada. Es, en esencia, la relación entre la potencia consumida con gas encendido versus la potencia consumida sin gas.

Dispersión Física vs. Transferencia de Masa

A menudo, se utiliza una imagen física de la dispersión de gas para describir el grado de mezclado requerido, por ejemplo, en un fermentador aeróbico. Esto puede ser útil en ocasiones, pero a menudo ofrece una perspectiva diferente sobre el efecto de la potencia, la velocidad y el diámetro en los pasos de transferencia de masa. Para ilustrar la diferencia entre la dispersión física y la transferencia de masa, la Figura 7.27 esquematiza la medición de la altura de un géiser que sale de la parte superior del tanque en función de la potencia para varios impulsores. Reducir la altura del géiser a cero indica una dispersión visual uniforme del gas en la superficie del tanque. La Figura 7.28 muestra datos reales que indican que un impulsor de 8 pulgadas fue más efectivo que uno de 6 pulgadas en un tanque particular, y que un impulsor de 8 pulgadas con palas estándar fue más efectivo que uno de 8 pulgadas con palas estrechas. Estos resultados sugieren que, en este rango de relación tamaño de impulsor a tamaño de tanque, la capacidad de bombeo es más importante que la tasa de cizallamiento del fluido para este criterio particular de dispersión física.

Tasas de Transferencia de Masa Publicadas y la Relación D/T

Al observar las tasas de transferencia de masa reales publicadas, la Figura 7.29 muestra los resultados de algunos experimentos previos, mientras que las Figuras 7.30 a 7.33 ofrecen una clarificación adicional sobre cómo diversas variables afectan la transferencia de masa.

En la Figura 7.29, se muestra la relación entre la potencia del mezclador y la potencia de expansión del gas, con el rango óptimo de relación D/T desde el punto de vista de la transferencia de masa en sistemas aire-agua. El comportamiento observado es el siguiente:

• Baja Potencia del Mezclador (izquierda de Fig. 7.29): En escenarios donde el nivel de potencia del mezclador es igual o quizás menor que el nivel de potencia de expansión del gas, las grandes relaciones D/T (es decir, impulsores más grandes en relación al tanque) son más efectivas para la transferencia de masa. Esto se debe a que la capacidad de bombeo del impulsor domina la mezcla.
• Potencia Media del Mezclador (centro de Fig. 7.29): Las relaciones D/T óptimas se encuentran en el orden de 0.1 a 0.2. Esto corresponde a un área donde el nivel de potencia del mezclador es de dos a diez veces mayor que la potencia de expansión en la corriente de gas. En este rango, la tasa de cizallamiento, generada por el impulsor, se vuelve más importante que la capacidad de bombeo. Este es un rango muy práctico para muchos tipos de operaciones de contacto gas-líquido, incluida la transferencia de masa aeróbica en la fermentación.
• Alta Potencia del Mezclador (extrema derecha de Fig. 7.29): Cuando se tienen niveles de potencia del mezclador muy altos en relación con la tasa de gas, la relación D/T no influye significativamente en la transferencia de masa. Esto sucede en ciertos tipos de hidrogenación, carbonación y cloración, donde el nivel de potencia es tan alto en relación con la cantidad de gas añadida al tanque que la relación flujo-cizallamiento carece de importancia, ya que la mezcla es ya extremadamente intensa.

Las Figuras 7.30 a 7.33 muestran cómo el aumento sucesivo de la tasa de gas afecta la efectividad de diferentes tamaños de impulsores. A baja tasa de gas, un impulsor de 4 pulgadas puede ser más efectivo que uno de 6 u 8 pulgadas bajo todos los niveles de potencia. Sin embargo, a tasas de gas más altas, los impulsores más grandes pueden volverse más efectivos a tasas de gas más bajas, mientras que los impulsores más pequeños son más efectivos a niveles de potencia más altos, encajando generalmente en el esquema explicado en la Figura 7.29.

Consideraciones Adicionales en el Diseño de Mezclado Gas-Líquido

Un anillo de aspersión (sparge ring) de aproximadamente el 80% del diámetro del impulsor es más efectivo que una tubería abierta debajo del impulsor o anillos de aspersión más grandes que el impulsor (Figura 7.34). Esto indica que el punto de entrada deseado para el gas es donde puede pasar inicialmente a través de la zona de alto cizallamiento alrededor del impulsor, lo que maximiza la dispersión inicial del gas.

Esta observación ha llevado a la práctica común de distribuir la potencia en un sistema de tres impulsores, por ejemplo, asignando el 40% al impulsor inferior y el 30% a cada uno de los dos impulsores superiores (Figura 7.35). Esta distribución proporciona una mayor potencia proporcional al impulsor inferior, donde la dispersión inicial del gas es más crítica.

Forma del Tanque y Escalamiento de Procesos

A lo largo de los años, se ha determinado que el tanque más grande que se puede fabricar en taller y transportar por carretera suele tener un diámetro de aproximadamente 14 pies (4.3 m). A medida que los volúmenes de fermentación han aumentado, los tanques tienden a ser muy altos y estrechos, resultando en relaciones Z/T (altura del tanque a diámetro del tanque) de 2:1, 3:1, 4:1 o incluso más altas en ocasiones. Esta forma de tanque alto tiene ventajas y desventajas en términos de mezclado, transferencia de calor y costos de capital, y la forma del tanque es normalmente una variable de diseño a considerar en la optimización del diseño general del proceso de la planta.

Esto nos lleva al concepto de técnicas de cálculo de transferencia de masa en el escalado. La Figura 7.36 ilustra el concepto de transferencia de masa desde la etapa gas-líquido, así como las etapas de transferencia de masa líquido-sólido y/o reacción química. Inherente a todos estos cálculos es el concepto de nivel de oxígeno disuelto y la fuerza impulsora entre las fases. En la fermentación aeróbica, el paso de transferencia de masa gas-líquido es normalmente el más importante. Usualmente, se mide la tasa de transferencia de masa gas-líquido, se calcula una fuerza impulsora entre el gas y el líquido, y se obtiene el coeficiente de transferencia de masa, K_Ga o K_La. Las técnicas de correlación utilizan datos como los mostrados en la Figura 7.37, donde K_Ga se correlaciona con el nivel de potencia y la tasa de gas para el sistema estudiado. Si los datos se obtienen a pequeña escala, la traducción a equipos de mayor escala implica un aumento en la velocidad superficial del gas (F) debido al cambio en el nivel del líquido. Esto podría resultar en un menor nivel de potencia requerido a gran escala para la misma tasa de transferencia de masa, pero cualquier cambio en el nivel de potencia afectará la tasa de transferencia de masa líquido-sólido, el tiempo de mezcla, la tasa de cizallamiento y la viscosidad del caldo no newtoniano, lo que podría requerir muchas otras consideraciones de proceso. Por lo tanto, el escalado debe realizarse con sumo cuidado y análisis detallado.

Preguntas Frecuentes sobre Impulsores y Sistemas de Mezclado

¿Qué es la relación D/T en sistemas de mezclado?

Es la relación entre el diámetro del impulsor (D) y el diámetro del tanque (T). Es fundamental para lograr un mezclado eficiente y homogéneo, influyendo en la generación de flujo, la eficiencia energética y la interacción de materiales.

¿Cuál es la regla general para el tamaño del impulsor de mezclado?

La "Regla del 1/3" sugiere que el diámetro del impulsor debe ser un tercio del diámetro del tanque. Sin embargo, un rango aceptable y funcional para la mayoría de los sistemas es de 1/5 a 3/5.

¿Por qué es importante la ubicación vertical del impulsor?

Una colocación incorrecta puede crear "zonas muertas" donde el material no se mezcla o provocar un vorteo excesivo que arrastre aire. La regla general es colocar el impulsor a 1/3 de la altura del tanque desde el fondo para un flujo consistente.

¿Qué función cumplen los bafles?

Los bafles son placas instaladas en las paredes internas del tanque que rompen los patrones de flujo circular (vorteo), forzando el movimiento vertical de la mezcla y mejorando sustancialmente la eficiencia del mezclado.

¿Cómo afecta el gas al consumo de energía de un impulsor de mezclado?

En operaciones gas-líquido, el flujo de gas puede afectar significativamente la potencia consumida por el impulsor. El "factor K" se utiliza para cuantificar este efecto, relacionando la potencia con gas versus sin gas. La transferencia de masa también se ve afectada por la relación potencia del mezclador/potencia de expansión del gas.

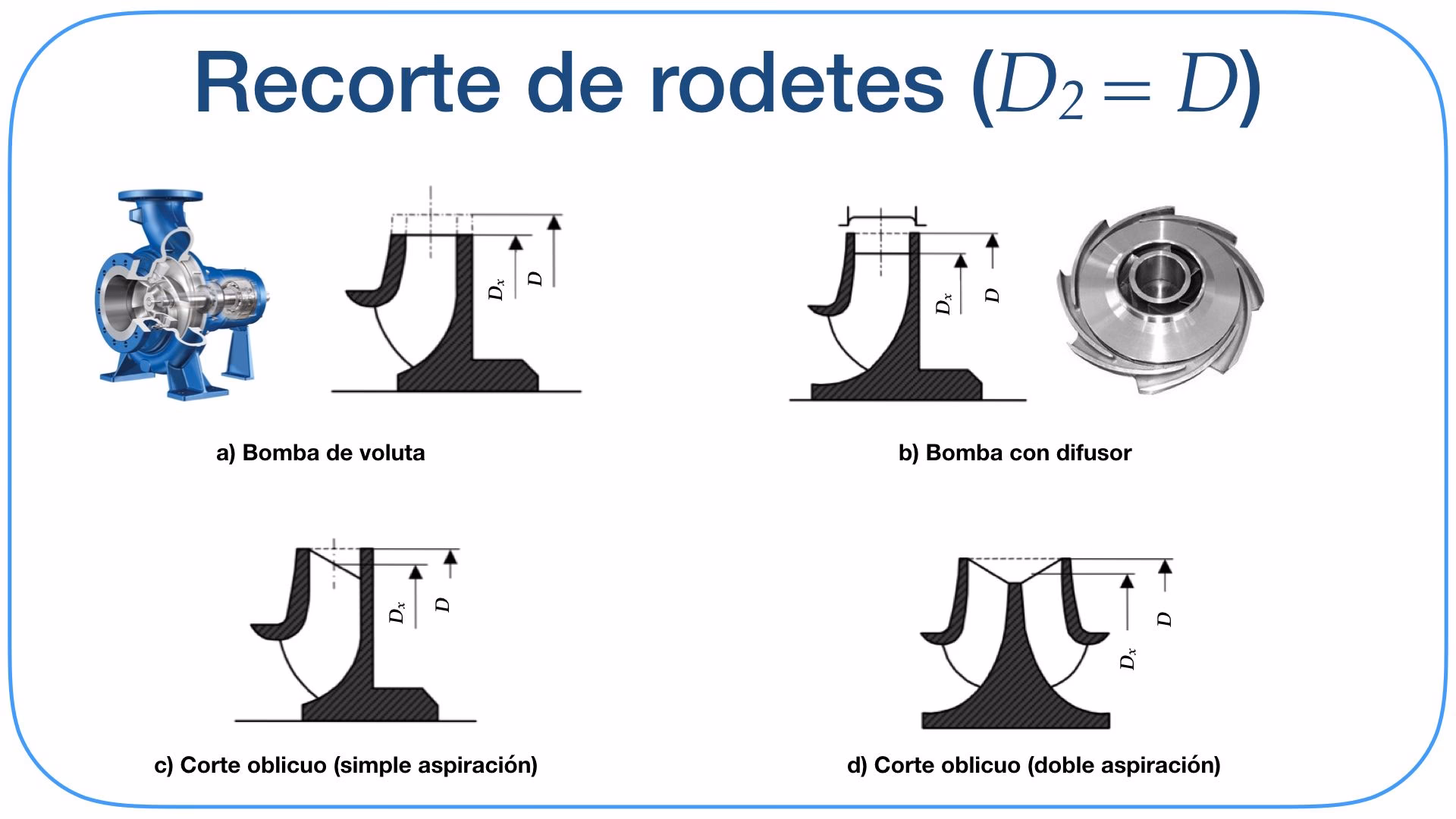

¿Cómo se lee el tamaño del impulsor de una bomba?

Cuando se trata de bombas, la nomenclatura es común. Algunas empresas pueden colocar el número del puerto de succión primero. El procedimiento estándar es que el puerto de succión sea el mayor de los dos primeros números mostrados, y el mayor de los tres números sea el tamaño máximo nominal del impulsor. Por ejemplo, en una designación como "3x2x8", el 3 podría ser el puerto de succión, el 2 el puerto de descarga, y el 8 el tamaño máximo nominal del impulsor en pulgadas.

¿Cómo calcular la capacidad de una bomba centrífuga?

La potencia hidráulica o potencia de fluido de una bomba centrífuga se calcula multiplicando el caudal (Q) por la altura o carga (H) y la densidad del líquido (ρ). La fórmula básica es: Potencia (kW) = Q (m³/s) * H (m) * ρ (kg/m³) * g (9.81 m/s²). Este cálculo es fundamental para dimensionar adecuadamente una bomba para una aplicación específica y entender su rendimiento energético.

Consideraciones Finales para Optimizar su Sistema de Mezclado

Un sistema de mezclado efectivo no surge por casualidad, sino que es el resultado de una planificación cuidadosa que considera principios clave de diseño, como las relaciones D/T, la colocación del impulsor, la selección del motor y la gestión de fenómenos como el vorteo. Comprender el consumo de energía y los complejos mecanismos de transferencia de masa en sistemas gas-líquido añade otra capa de sofisticación a este proceso. Ya sea que esté optimizando un sistema existente o diseñando uno desde cero, un enfoque estratégico en estos elementos le ahorrará tiempo y recursos a largo plazo, garantizando un rendimiento óptimo y una producción consistente. La precisión en cada detalle, desde el dimensionamiento hasta la instalación y el monitoreo de la potencia, es lo que finalmente define la eficiencia y fiabilidad de su proceso de mezclado industrial.
