Simplifica Expresiones Booleanas con Mapas de Karnaugh

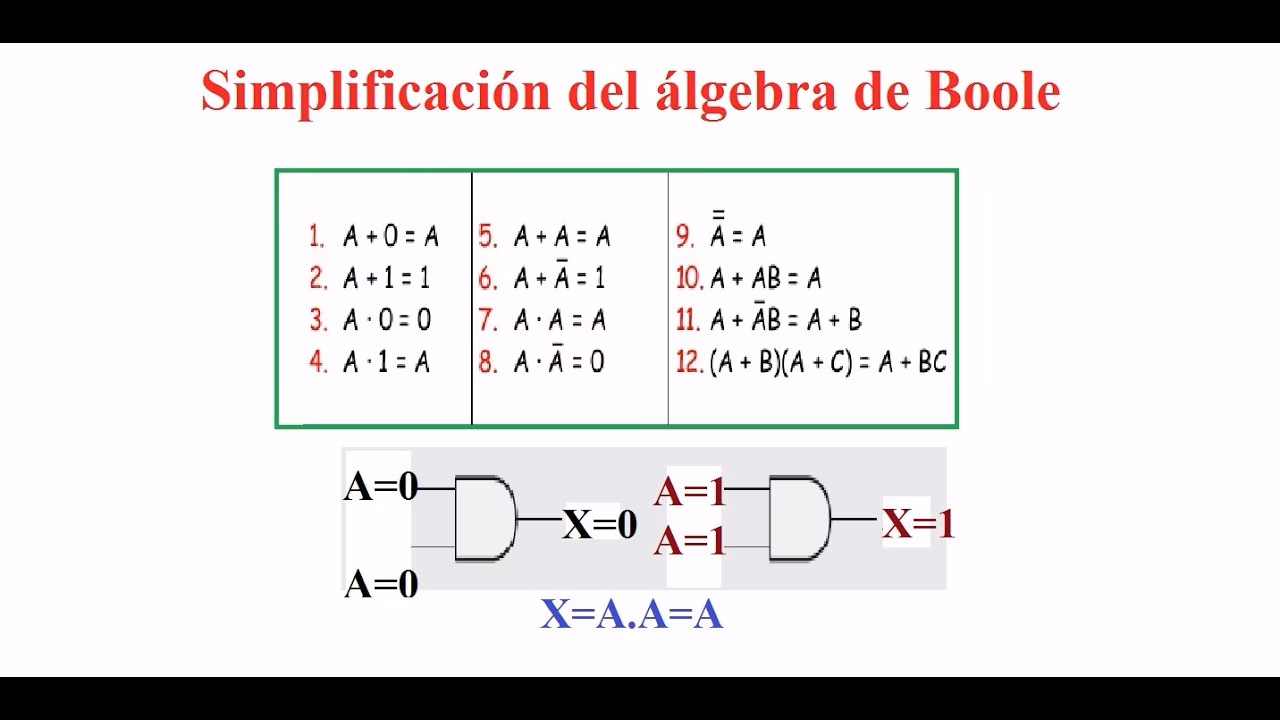

La simplificación de funciones booleanas es una tarea fundamental en el diseño de sistemas digitales. Su objetivo principal es reducir la cantidad de compuertas lógicas necesarias en un diseño, lo que a su vez se traduce en un menor consumo de energía, un posible aumento en la velocidad de operación del circuito y una significativa reducción de costos. Existen diversas maneras de lograr esta simplificación, desde el uso de la álgebra booleana hasta técnicas diagramáticas. Entre estas últimas, los Mapas de Karnaugh (K-maps) se destacan como una herramienta sistemática y altamente eficiente para obtener expresiones booleanas simplificadas en formas de suma de productos (SOP) o producto de sumas (POS).

Los Mapas de Karnaugh ofrecen un método gráfico que evita la complejidad de los cálculos algebraicos extensos, permitiendo visualizar las relaciones entre las entradas y salidas de un circuito lógico de una manera intuitiva. A diferencia de la simplificación algebraica, que requiere una gran habilidad y conocimiento de teoremas, los K-maps proporcionan un enfoque más directo, ideal para funciones con hasta seis variables. Esta técnica compacta representa una tabla de verdad de forma bidimensional, facilitando la identificación de términos que pueden ser minimizados.

¿Qué son los Mapas de Karnaugh?

Un Mapa de Karnaugh es esencialmente una representación bidimensional de una tabla de verdad. Mientras que en una tabla de verdad las variables se organizan en columnas y sus combinaciones determinan un valor de salida (0 o 1), en el mapa, las variables se disponen como si fueran los ejes de un plano cartesiano. Cada celda del mapa corresponde a una combinación específica de las variables de entrada, y en su interior se coloca el valor de salida (0 o 1) para esa combinación. Esta disposición especial garantiza que las celdas adyacentes difieran en el valor de una sola variable, lo que es crucial para la simplificación.

Para entender mejor esta correspondencia, imaginemos una tabla de verdad típica con variables A, B, C y D. En un mapa de Karnaugh de cuatro variables, las variables A y B podrían representar las filas, y C y D las columnas. Por ejemplo, la combinación de variables A=0, B=1, C=0, D=0 (que en notación canónica podría ser ¯AB¯C¯D) se localizaría en la intersección de la fila '01' (para AB) y la columna '00' (para CD). El valor de salida para esa combinación se escribiría dentro de esa celda.

Una de las grandes ventajas de los Mapas de Karnaugh es que, al aplicarlos correctamente, la función de salida obtenida ya se encuentra en su forma minimizada. Esto es debido a que la técnica se basa en el teorema unificador de la lógica booleana: X + ¯X = 1 (o Y(X + ¯X) = Y), lo que permite eliminar variables que cambian de estado dentro de un grupo de términos adyacentes.

Estructura y Representación de los Mapas

Los Mapas de Karnaugh se diseñan de manera que cada cuadrado representa una combinación canónica de las variables (un mintermino o un maxtermino). Un K-map de 'n' variables tendrá 2ⁿ cuadrados. Por ejemplo, un mapa de 3 variables tendrá 8 celdas, y uno de 4 variables tendrá 16 celdas.

Las variables se ordenan en un código Gray en los encabezados de fila y columna. Esto significa que, al moverse de una celda a una adyacente (horizontal o verticalmente), solo una de las variables cambia de estado. Por ejemplo, en un mapa de 4 variables, las combinaciones de las filas podrían ser 00, 01, 11, 10 (no 00, 01, 10, 11) para asegurar la adyacencia de una sola variable. Los valores de salida de la función (los 1s para suma de productos o los 0s para producto de sumas) se colocan en las celdas correspondientes.

Para ilustrar el paso de una tabla de verdad a un mapa de Karnaugh, consideremos una tabla de verdad con cuatro variables (A, B, C, D). Las variables A y B se usarían para las filas, y C y D para las columnas. Una combinación como A=0, B=1, C=0, D=0 se buscaría en la fila correspondiente a '01' (AB) y la columna correspondiente a '00' (CD). El valor de salida de la tabla de verdad para esta combinación se colocaría en la celda de intersección. Es importante recordar que un valor de variable '1' se representa con la variable sin negar (ej., A), mientras que un valor '0' se representa con la variable negada (ej., ¯A).

Reglas Fundamentales para la Agrupación

Una vez que el mapa de Karnaugh está lleno, el siguiente paso es agrupar los '1s' (para simplificar a suma de productos) o los '0s' (para simplificar a producto de sumas). Las reglas para formar estos grupos son cruciales para obtener la expresión minimizada:

1. Cantidad de Elementos en el Grupo: Los grupos deben contener una cantidad de elementos igual a una potencia de 2. Esto significa que los grupos solo pueden ser de 1, 2, 4, 8, 16, 32, etc., celdas.
2. Adyacencia de Combinaciones: Solo se pueden agrupar celdas que sean adyacentes. Esto implica que solo debe haber un cambio entre las combinaciones de variables de las celdas adyacentes. La adyacencia es tanto horizontal como vertical, nunca diagonal.
3. Agrupación de Extremos y Esquinas: Las celdas en los extremos y esquinas del mapa se consideran adyacentes entre sí. Esto se debe a que un mapa de Karnaugh puede verse como un toroide (una forma de dona), donde los bordes opuestos están conectados. Por ejemplo, la celda superior izquierda es adyacente a la inferior izquierda, y la superior derecha es adyacente a la inferior derecha. De igual forma, las celdas del borde izquierdo son adyacentes a las del borde derecho.
4. Tipo de Salida: Los grupos de '1s' darán como resultado una suma de productos (minterminos), mientras que los grupos de '0s' darán un producto de sumas (maxterminos).
5. Grupos lo más Grandes Posible: Se debe buscar formar los grupos con la mayor cantidad de elementos posibles. Cuanto más grande sea el grupo, mayor será la simplificación obtenida, ya que se eliminarán más variables.
6. No Grupos en Diagonal: Como se mencionó, la agrupación solo está permitida en direcciones horizontales o verticales.
7. Solapamiento de Grupos: Los grupos pueden solaparse (compartir celdas) siempre y cuando al menos una celda del grupo que se está formando no haya sido cubierta por otro grupo aún.
8. No Grupos Redundantes: No se deben crear grupos que contengan exclusivamente celdas que ya han sido completamente cubiertas por otros grupos. El objetivo es cubrir todos los '1s' (o '0s') en el menor número de grupos posibles, y con los grupos más grandes posibles.

Una vez formados los grupos, la expresión booleana simplificada se obtiene identificando las variables que permanecen constantes dentro de cada grupo. Las variables que cambian de estado dentro de un grupo son eliminadas de la expresión resultante para ese grupo. Un grupo de dos '1s' elimina una variable, un grupo de cuatro '1s' elimina dos variables, un grupo de ocho '1s' elimina tres variables, y así sucesivamente.

Ejemplos Prácticos de Simplificación con Mapas de Karnaugh

Para consolidar la comprensión de las reglas, revisemos algunos ejemplos prácticos de cómo aplicar los Mapas de Karnaugh.

Ejemplo 1: Identificación de Grupos Simples

Consideremos un mapa de Karnaugh con tres variables (A, B, C) que contiene '1s' en celdas específicas. Imaginemos que un '1' se encuentra en la posición donde B es 0 y C es 1 (ej., ¯BC, independientemente de A), y otro '1' se encuentra donde B es 1 y C es 0 (ej., B¯C, independientemente de A). Una agrupación errónea común sería intentar agrupar celdas que no son adyacentes o que tienen celdas vacías entre ellas. Por ejemplo, si los '1s' están en (A=0, B=0, C=1) y (A=1, B=0, C=1), y también en (A=0, B=1, C=0) y (A=1, B=1, C=0).

La forma correcta de agrupar estos '1s' sería formando dos grupos de dos celdas cada uno, ya que no es posible formar un grupo de cuatro. Por ejemplo, un grupo podría abarcar las celdas (A=0, B=0, C=1) y (A=1, B=0, C=1). Al analizar estas dos combinaciones, vemos que la variable A cambia de 0 a 1, mientras que B permanece en 0 y C en 1. Por lo tanto, este grupo se simplifica a ¯BC. La siguiente tabla ilustra esto:

Otro grupo podría formarse con las celdas (A=0, B=1, C=0) y (A=1, B=1, C=0). Aquí, A cambia, B permanece en 1, y C permanece en 0. Este grupo se simplifica a B¯C. La tabla comparativa sería:

El resultado final de la función sería la suma de estos términos simplificados: S = ¯BC + B¯C.

Ejemplo 2: Prioridad de Grupos Grandes

Supongamos un mapa de Karnaugh de tres variables donde todas las celdas en las que A es 1 (es decir, A¯B¯C, A¯BC, AB¯C, ABC) contienen '1s'. La regla es formar los grupos más grandes posibles. En este caso, todas estas cuatro celdas son adyacentes y forman un grupo de 4. Un error común sería formar dos grupos de 2 en lugar de un solo grupo de 4 (ej., (A¯B¯C, A¯BC) y (AB¯C, ABC)). Aunque estos grupos de 2 son válidos individualmente, la solución no sería la más simplificada.

Si agrupamos las cuatro celdas donde A=1, al observar las combinaciones de las variables B y C dentro de este grupo, veremos que B cambia de 0 a 1 y C también cambia de 0 a 1. Sin embargo, la variable A se mantiene constante en 1. Por lo tanto, la función simplificada para este grupo es simplemente A. La tabla de verdad para estas combinaciones sería:

Si el grupo de '1s' estuviera en la fila donde A es 0, el resultado sería ¯A.

Ejemplo 3: Agrupación en Esquinas y Extremos

Este ejemplo demuestra la adyacencia toroidal de los mapas. Imaginemos un mapa de Karnaugh de cuatro variables donde los '1s' se encuentran en las cuatro esquinas: (A=0, B=0, C=0, D=0), (A=0, B=0, C=1, D=0), (A=1, B=0, C=0, D=0) y (A=1, B=0, C=1, D=0). Aunque visualmente parecen distantes, las cuatro esquinas son adyacentes en un mapa de Karnaugh tridimensional (como un toroide).

Podemos formar un único grupo de 4 con estas cuatro esquinas. Al analizar las variables A, B, C y D en estas cuatro combinaciones, observamos que A cambia de 0 a 1, C cambia de 0 a 1, pero B permanece en 0 y D permanece en 0. Por lo tanto, la función simplificada para este grupo es S = ¯B¯D. La siguiente tabla lo muestra:

Ejemplo 4: Solapamiento y No Redundancia

Consideremos un mapa de Karnaugh donde la distribución de '1s' permite varias agrupaciones. La clave aquí es maximizar el tamaño de los grupos y asegurarse de que todos los '1s' estén cubiertos, pero sin crear grupos redundantes. Si tenemos un '1' que solo puede ser parte de un grupo pequeño (ej., de 2) y ese grupo pequeño se solapa con un grupo más grande, es válido. Sin embargo, si un grupo adicional solo cubre '1s' que ya están completamente cubiertos por otros grupos, es redundante y debe omitirse.

Por ejemplo, si tenemos un mapa con '1s' que sugieren un grupo de cuatro, y varios grupos de dos, algunos de los cuales se solapan. La solución óptima implicaría el grupo de cuatro y solo aquellos grupos de dos que cubren '1s' no cubiertos por el grupo de cuatro o por otros grupos de dos esenciales. Un error común es añadir un grupo que, aunque válido en sí mismo, no aporta nuevos '1s' a la cobertura total, lo que resultaría en una expresión más compleja de lo necesario.

Ejemplo 5: Agrupación Correcta vs. Redundante Compleja

Este ejemplo subraya la importancia de evitar grupos redundantes para obtener la máxima simplificación. Supongamos un mapa de Karnaugh de cuatro variables donde, a primera vista, se podrían formar varios grupos que se solapan. Una agrupación incorrecta podría incluir un grupo que, si bien es una potencia de 2 y es adyacente, sus '1s' ya están cubiertos por otras agrupaciones. Esto lleva a una expresión más larga y menos simplificada.

Por ejemplo, si una agrupación incorrecta diera como resultado: S = A¯B + AD + AC + B¯CD + ¯B¯C¯D, esta expresión es más compleja de lo necesario. La forma correcta de agrupar sería seleccionar únicamente los grupos esenciales y los grupos primarios implicantes (los más grandes que no sean redundantes) para cubrir todos los '1s'. Esto llevaría a una expresión más compacta como: S = A(D+C) + ¯C(B ⊙ D), donde ⊙ representa la operación XNOR.

Beneficios y Limitaciones de los Mapas de Karnaugh

Los Mapas de Karnaugh son una herramienta increíblemente útil por varias razones:

• Visualización Intuitiva: Permiten una comprensión gráfica de la simplificación, lo que facilita la identificación de patrones y adyacencias.
• Reducción de Compuertas: Al simplificar las expresiones, se reduce el número de compuertas lógicas necesarias para implementar el circuito, lo que conlleva una disminución en el costo de hardware.
• Menor Consumo de Energía: Menos compuertas significan menor disipación de energía, un factor crucial en el diseño de dispositivos electrónicos modernos.
• Mayor Velocidad Operativa: Circuitos más simples suelen tener menos retardo de propagación, lo que puede resultar en un funcionamiento más rápido.
• Método Sistemático: A diferencia de la simplificación algebraica que a menudo depende de la intuición y la habilidad del diseñador, los K-maps proporcionan un método paso a paso para llegar a la solución minimizada.

A pesar de sus ventajas, los Mapas de Karnaugh tienen una limitación principal: su viabilidad se reduce drásticamente con un número elevado de variables. Son ideales para 2, 3 o 4 variables, se vuelven algo engorrosos para 5 variables, y prácticamente imprácticos para 6 o más variables, debido al aumento exponencial de celdas y la dificultad para visualizar las adyacencias.

Preguntas Frecuentes sobre Mapas de Karnaugh

¿Para qué se utiliza la simplificación de funciones booleanas?

La simplificación de funciones booleanas se utiliza principalmente para reducir la complejidad de los circuitos lógicos digitales. Esto implica disminuir el número de compuertas lógicas necesarias, lo que se traduce en circuitos más económicos, que consumen menos energía y que, en ocasiones, operan a mayor velocidad.

¿Cuál es la diferencia entre la simplificación algebraica y los Mapas de Karnaugh?

La simplificación algebraica utiliza teoremas y postulados del álgebra de Boole para manipular expresiones simbólicamente. Requiere una buena habilidad y conocimiento de las leyes booleanas. Los Mapas de Karnaugh, por otro lado, son una técnica diagramática que permite una simplificación visual y sistemática, sin necesidad de realizar cálculos algebraicos extensos.

¿Hasta cuántas variables se recomiendan usar los Mapas de Karnaugh?

Se recomienda utilizar Mapas de Karnaugh para funciones con hasta cuatro variables, ya que se vuelven visualmente complejos y propensos a errores con cinco o más variables. Aunque teóricamente pueden usarse hasta seis variables, su aplicación práctica es limitada más allá de cuatro.

¿Qué significa que las celdas de los extremos y esquinas son adyacentes?

Esto se refiere a la propiedad toroidal del Mapa de Karnaugh. Imagina que el mapa es una superficie continua que se curva y se une en sus bordes opuestos. Por ejemplo, la fila superior es adyacente a la fila inferior, y la columna izquierda es adyacente a la columna derecha. Esto permite agrupar '1s' (o '0s') que se encuentran en los bordes o en las esquinas opuestas del mapa.

¿Por qué los grupos deben ser potencias de 2?

Los grupos deben contener 1, 2, 4, 8, 16, etc., elementos porque cada grupo representa la eliminación de una o más variables. Un grupo de 2 elimina una variable, un grupo de 4 elimina dos variables, y así sucesivamente. Esta eliminación de variables solo es posible cuando el número de celdas en el grupo es una potencia de 2, lo que asegura que solo las variables que cambian dentro del grupo sean eliminadas, dejando las constantes.

¿Se pueden solapar los grupos?

Sí, los grupos pueden solaparse. Esto significa que una celda con un '1' (o '0') puede ser parte de múltiples grupos. Sin embargo, un grupo no debe ser completamente redundante; es decir, no se debe formar un grupo si todas sus celdas ya han sido cubiertas por otros grupos esenciales. El objetivo es cubrir todos los '1s' (o '0s') con el menor número de grupos posibles, y los grupos más grandes posibles.
