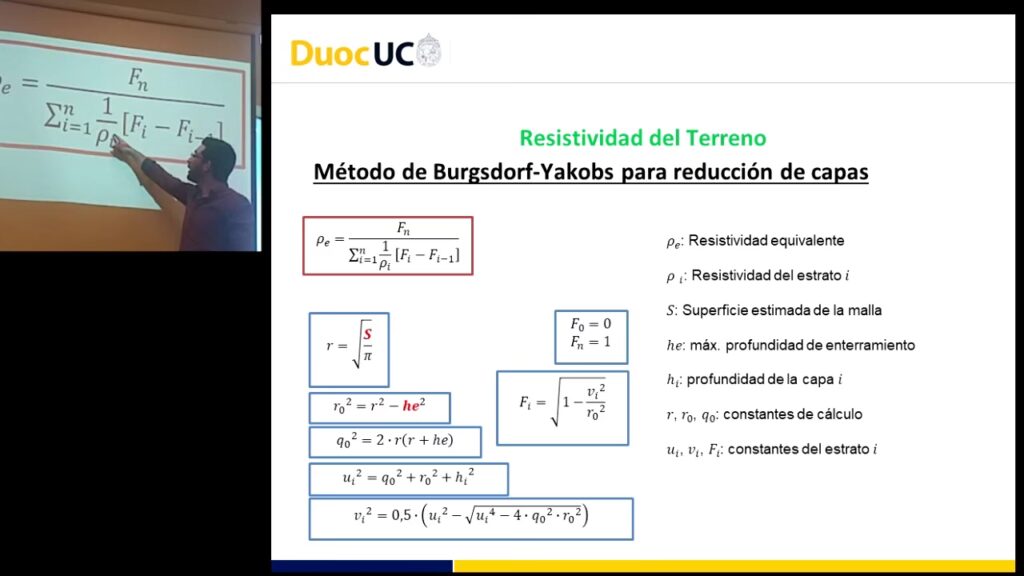

Resistividad Aparente: Conceptos Clave y Cálculo

En el campo de la geofísica, comprender las propiedades eléctricas del subsuelo es fundamental para una amplia gama de aplicaciones, desde la exploración de recursos hídricos hasta la ingeniería civil y la detección de contaminantes. Una de las mediciones más comunes y esenciales en este ámbito es la resistividad eléctrica. Sin embargo, cuando realizamos mediciones en el terreno con un conjunto de electrodos, lo que realmente registramos es la resistividad aparente. Este concepto es vital porque representa la resistividad que un volumen de material, bajo una configuración específica de electrodos, devolvería si ese volumen fuera completamente homogéneo. Para transitar de esta resistividad aparente a la resistividad 'verdadera' del subsuelo, es indispensable el uso de software de inversión que procese todo el conjunto de datos.

La resistividad aparente, denotada como ρ_a, se expresa comúnmente en ohm-metros (Ωm). Para comprender a fondo este concepto, es necesario adentrarnos en los principios fundamentales de la teoría eléctrica, comenzando por la resistencia. Este artículo explorará en detalle qué es la resistividad aparente, cómo se calcula, y por qué es una medida tan importante pero que requiere un procesamiento adicional para revelar la verdadera naturaleza del subsuelo.

Fundamentos de la Resistencia Eléctrica y la Ley de Ohm

La resistencia es una propiedad que describe la facilidad o dificultad con la que una corriente eléctrica puede moverse a través de una muestra de material. Un material con baja resistencia permitirá un mayor flujo de corriente. Es importante destacar que, cuando la corriente encuentra una mezcla de materiales en su camino, siempre tenderá a seguir la ruta de menor resistencia. La resistencia se calcula mediante la famosa Ley de Ohm, que establece una relación directa entre el potencial (voltaje), el flujo de corriente y la resistencia. La expresión de la Ley de Ohm es la siguiente:

V = I × R

Donde:

• V es el voltaje o diferencia de potencial, medido en voltios (V).
• I es la corriente eléctrica, medida en amperios (A).
• R es la resistencia, medida en ohmios (Ω).

En un medidor de resistividad, lo que hacemos es inyectar una corriente conocida (I) en el terreno y medir la diferencia de potencial (V) resultante. Con estos dos valores, podemos reorganizar la ecuación de la Ley de Ohm para calcular la resistencia:

R = V / I

Esta resistencia, sin embargo, varía significativamente dependiendo de la cantidad de material que se está midiendo. Una pieza pequeña de cobre tendrá una resistencia diferente a una pieza grande del mismo cobre, aunque intrínsecamente el material sea el mismo. Para caracterizar el material en sí, necesitamos una propiedad intrínseca que sea fija para un material particular, independientemente de su tamaño o forma. Aquí es donde entra en juego el concepto de resistividad.

Del Concepto de Resistencia a la Resistividad Intrínseca

Mientras que la resistencia depende de las dimensiones del material (longitud y área transversal), la resistividad es una propiedad intensiva, es decir, es inherente al material mismo. Por ejemplo, el cobre tiene una resistividad muy baja, lo que lo hace un excelente conductor, mientras que el caucho tiene una resistividad muy alta, siendo un aislante. Para pasar de la resistencia medida a una propiedad intrínseca como la resistividad, necesitamos considerar el volumen de material que está afectando nuestra medición. La resistividad se define generalmente como:

ρ = R × (A / L)

Donde:

• ρ (rho) es la resistividad, en ohm-metros (Ωm).
• R es la resistencia, en ohmios (Ω).
• A es el área de la sección transversal del material, en metros cuadrados (m²).
• L es la longitud del material, en metros (m).

Sin embargo, en el contexto de las mediciones geofísicas, donde inyectamos corriente en el terreno, el "volumen" y la "forma" no son tan sencillos como un cable. Aquí es donde la resistividad aparente (ρ_a) juega un papel crucial. Esta medida toma en consideración el volumen de tierra que rodea los electrodos en una investigación de resistividad aplicando un Factor Geométrico, Κ, a la resistencia calculada:

ρ_a = Κ × R

Este factor Κ es único para un patrón y espaciamiento específicos de electrodos, y asume un medio homogéneo (un medio donde las propiedades eléctricas son uniformes en todas direcciones y ubicaciones).

El Factor Geométrico (K) y su Importancia

El factor geométrico (K) es esencial porque 'normaliza' las mediciones de resistencia. Esto significa que diferentes configuraciones de electrodos utilizadas sobre el mismo subsuelo homogéneo pueden devolver resistencias diferentes, pero la resistividad aparente calculada sería la misma. Es el puente entre una medición de resistencia dependiente de la geometría y una propiedad del material (resistividad) que, idealmente, debería ser independiente de cómo la medimos.

Para cada arreglo de electrodos (Wenner, Schlumberger, Dipolo-Dipolo, etc.), el factor K se define de manera diferente. Por ejemplo, para un arreglo Wenner, donde los cuatro electrodos están equiespaciados y colineales, K se define como:

Κ = 2πa

Donde 'a' es la distancia entre los electrodos adyacentes. Si bien el arreglo Wenner es un ejemplo claro, es fundamental recordar que para otras configuraciones de electrodos, el factor K se derivará de una manera distinta, pero siempre cumplirá la función de corregir la geometría de la medición.

La siguiente tabla resume algunos arreglos comunes y la dependencia de su factor geométrico, aunque el cálculo exacto puede ser más complejo para algunos:

Cálculo de la Resistividad Aparente: La Fórmula Detallada

Para entender cómo se llega a la expresión de la resistividad aparente, consideremos la configuración general de un estudio de resistividad de corriente continua (DC). Se utiliza un generador de corriente conectado a los electrodos A (positivo) y B (negativo), a través de los cuales se inyecta una corriente de magnitud I en el subsuelo. Los electrodos M y N son los electrodos de potencial, donde se mide la diferencia de voltaje. La distancia entre cualquier par de electrodos se denota por 'r' con subíndices apropiados (por ejemplo, r_AM para la distancia entre A y M).

Las mediciones de diferencia de potencial (ΔV) constituyen los datos brutos. El flujo de corrientes en el terreno provoca la acumulación de cargas en las interfaces entre regiones de diferente conductividad. Estas cargas contribuyen a la diferencia de potencial medida. En un medio idealmente homogéneo y semi-infinito (un 'semiespacio uniforme'), la diferencia de potencial medida se puede expresar mediante las siguientes ecuaciones:

ΔV = V_M - V_N

Donde:

V_M = (Iρ / 2π) × { (1/r_AM) - (1/r_BM) }

V_N = (Iρ / 2π) × { (1/r_AN) - (1/r_BN) }

Sustituyendo V_M y V_N en la expresión de ΔV, obtenemos:

ΔV = (Iρ / 2π) × { (1/r_AM) - (1/r_BM) - (1/r_AN) + (1/r_BN) }

Aquí, ρ es la resistividad del semiespacio uniforme. Podemos reescribir esta ecuación de manera más compacta:

ΔV = IρG

Donde G es el factor geométrico, que depende exclusivamente de la configuración espacial de los electrodos: G = (1 / 2π) × { (1/r_AM) - (1/r_BM) - (1/r_AN) + (1/r_BN) }.

A partir de esta relación, podemos despejar la resistividad (ρ) del semiespacio uniforme:

ρ = ΔV / (IG)

Cuando la Tierra es un semiespacio uniforme, cualquier dato de resistividad de corriente continua es suficiente para evaluar la resistividad de ese semiespacio. Sin embargo, en el trabajo de campo, la Tierra rara vez es perfectamente homogénea. Por lo tanto, es útil eliminar el factor geométrico de las mediciones de voltaje para definir la resistividad aparente:

ρ_a = ΔV / (IG)

Nos referimos a ρ_a como la resistividad aparente, y se entiende que es la resistividad de un semiespacio homogéneo que produciría el potencial observado medido por una geometría de electrodos particular. Es crucial entender que la resistividad aparente es igual a la resistividad verdadera de la Tierra solo cuando la Tierra es un semiespacio uniforme. Cuando la Tierra es más compleja y heterogénea (lo cual es casi siempre el caso en la realidad), la resistividad aparente medida se encontrará entre los valores máximo y mínimo de las resistividades verdaderas presentes en el subsuelo.

Esta conversión de las mediciones de voltaje a resistividad aparente es extremadamente valiosa para graficar los datos y realizar evaluaciones preliminares sobre el subsuelo. Si se prefiere la conductividad aparente (que a menudo se usa indistintamente con la resistividad), la expresión se convierte en:

σ_a = 1 / ρ_a = IG / ΔV

Resistividad Aparente vs. Resistividad Verdadera: El Camino hacia la Interpretación

Como se mencionó, el cálculo de la resistividad aparente asume que el volumen de material que se está midiendo es completamente homogéneo. Sin embargo, esta es una situación poco común en la realidad. El subsuelo terrestre es inherentemente heterogéneo, compuesto por capas de diferentes materiales (rocas, suelos, agua, aire) con variadas propiedades eléctricas. Por lo tanto, no podemos hacer interpretaciones directas y definitivas de los datos de resistividad aparente por sí solos.

Para pasar de la resistividad aparente a la resistividad 'verdadera' —es decir, la distribución real de las resistividades en el subsuelo— debemos procesar el conjunto completo de datos a través de un software de inversión. La inversión es un proceso matemático complejo que utiliza algoritmos para ajustar un modelo del subsuelo hasta que las resistividades aparentes calculadas a partir de ese modelo coincidan lo más posible con las resistividades aparentes observadas en el campo. Este proceso es iterativo y busca minimizar la diferencia entre los datos medidos y los datos predichos por el modelo.

El resultado del proceso de inversión es un modelo de la distribución de la resistividad 'verdadera' en el área de estudio. Este modelo, generalmente representado como una sección transversal o un volumen 3D, es lo que los geofísicos interpretan para identificar estructuras geológicas, acuíferos, zonas de alteración, o cualquier otra característica de interés. Sin la inversión, los datos de resistividad aparente, aunque útiles para una primera evaluación, no proporcionan una imagen precisa y detallada del subsuelo.

Aplicaciones Prácticas de la Resistividad Aparente

La medición de la resistividad aparente es la base de muchos estudios geofísicos con una amplia gama de aplicaciones:

• Exploración de Aguas Subterráneas: Permite identificar acuíferos, determinar su profundidad y extensión, y caracterizar la salinidad del agua.
• Estudios Geológicos y Mapeo: Ayuda a diferenciar tipos de rocas y suelos, identificar fallas, fracturas y contactos geológicos.
• Ingeniería Geotécnica y Civil: Se utiliza para evaluar la estabilidad de taludes, localizar cavidades, determinar la profundidad del lecho rocoso y caracterizar materiales para cimentaciones.
• Estudios Ambientales: Detección de plumas contaminantes (por ejemplo, lixiviados de vertederos), monitoreo de intrusión salina en acuíferos costeros, y mapeo de zonas de infiltración.
• Arqueología: Identificación de estructuras enterradas como muros, cimientos o fosas comunes que tienen un contraste de resistividad con el suelo circundante.
• Geotermia: Localización de zonas de interés para la exploración de recursos geotérmicos.

En todos estos casos, la resistividad aparente es el punto de partida que, tras un riguroso procesamiento y análisis de inversión, se convierte en información valiosa sobre el subsuelo.

Visualización de Datos: Curvas de Sondeo y Pseudosecciones

Una vez que se han calculado las resistividades aparentes, se pueden visualizar de diferentes maneras para facilitar una primera inspección y planificación del proceso de inversión. Las dos representaciones más comunes son las curvas de sondeo y las pseudosecciones:

• Curvas de Sondeo: En los sondeos eléctricos verticales (SEV), donde se varía la separación de los electrodos para investigar la resistividad a diferentes profundidades en un punto, los datos de resistividad aparente se grafican en función de la separación de electrodos (o una medida relacionada con la profundidad de investigación). Estas curvas revelan cambios de resistividad con la profundidad y son útiles para estudios estratigráficos.
• Pseudosecciones: En las tomografías eléctricas (ERT), donde se mide la resistividad aparente a lo largo de una línea, los datos se representan en una pseudosección. Esta es un mapa bidimensional donde la resistividad aparente se grafica en una posición horizontal y una 'profundidad aparente' (que no es la profundidad real, sino una representación de la penetración de la corriente). Las pseudosecciones permiten visualizar anomalías laterales y verticales, proporcionando una idea cualitativa de la distribución de resistividad antes de la inversión.

Aunque estas visualizaciones son útiles para la inspección inicial, es fundamental recordar que solo muestran la resistividad aparente y no la verdadera distribución de resistividad en el subsuelo. Su principal propósito es mostrar cómo los voltajes medidos se convierten en una propiedad que tiene más sentido geológico y cómo varían espacialmente.

Preguntas Frecuentes (FAQs)

¿Cuál es la diferencia fundamental entre resistencia y resistividad aparente?

La resistencia (R) es una medida de la oposición al flujo de corriente en un objeto específico y depende de sus dimensiones (longitud, área transversal). La resistividad aparente (ρ_a), por otro lado, es una propiedad intrínseca de un material (o, en este contexto, de un volumen de tierra) que describe su capacidad inherente para conducir o resistir la electricidad, independientemente de la forma del objeto. La resistividad aparente se calcula a partir de la resistencia medida en el campo, corrigiéndola por la geometría de los electrodos utilizados.

¿Por qué la resistividad aparente no es la 'verdadera' resistividad del subsuelo?

La resistividad aparente se calcula asumiendo que el subsuelo es homogéneo, es decir, que tiene las mismas propiedades eléctricas en todas partes. Sin embargo, en la realidad, el subsuelo es casi siempre heterogéneo, compuesto por diferentes capas de roca, suelo y agua. Debido a esta heterogeneidad, la resistividad aparente es un valor 'promedio' o 'efectivo' que el arreglo de electrodos detecta en un volumen de tierra, no la resistividad exacta de cada material presente. Para obtener la 'verdadera' distribución de resistividades, es necesario realizar un proceso de inversión de los datos.

¿Qué es el Factor Geométrico (K) y por qué es tan importante?

El Factor Geométrico (K) es un término de corrección que se aplica a la resistencia medida para convertirla en resistividad aparente. Su importancia radica en que normaliza las mediciones, compensando la forma y el espaciamiento de los electrodos. Diferentes arreglos de electrodos (Wenner, Schlumberger, etc.) tienen distintos factores K. Gracias a K, la resistividad aparente calculada es comparable entre diferentes mediciones, incluso si se utilizan configuraciones de electrodos distintas sobre el mismo subsuelo homogéneo.

¿Qué es la inversión de datos en resistividad geofísica?

La inversión de datos es un proceso computacional avanzado que toma las mediciones de resistividad aparente y las utiliza para construir un modelo de la distribución de la resistividad 'verdadera' en el subsuelo. Dado que la resistividad aparente asume un medio homogéneo (lo cual no es real), la inversión es necesaria para interpretar las heterogeneidades. El software de inversión ajusta iterativamente un modelo del subsuelo hasta que las resistividades aparentes calculadas a partir de ese modelo coinciden con las mediciones de campo, revelando así una imagen más precisa de las estructuras geológicas.

En resumen, la resistividad aparente es una herramienta fundamental en la geofísica que nos permite asomarnos a las propiedades eléctricas del subsuelo. Aunque no representa la resistividad intrínseca de cada punto en un subsuelo complejo, su cálculo es el primer paso indispensable en cualquier estudio de resistividad eléctrica. A través de la aplicación de la Ley de Ohm y el uso del factor geométrico, convertimos mediciones de voltaje en un parámetro geofísico significativo. Sin embargo, para desvelar la 'verdadera' imagen del subsuelo y realizar interpretaciones precisas, el procesamiento de los datos de resistividad aparente mediante técnicas de inversión es un paso ineludible. Este viaje desde una simple medición de voltaje hasta un modelo detallado del subsuelo es lo que hace que la resistividad aparente sea una de las técnicas más potentes y versátiles en la exploración geofísica.
