Resistencias Variables: Conceptos, Tipos y Aplicaciones

En el vasto universo de la electrónica, donde la corriente fluye y los electrones danzan al ritmo de leyes inquebrantables, nos encontramos con componentes que no solo guían la energía, sino que la moldean a nuestro antojo. Las resistencias fijas son como muros inamovibles, pero ¿qué sucede cuando necesitamos flexibilidad? Aquí es donde entran en juego las resistencias variables, auténticos camaleones electrónicos capaces de alterar su valor y, con ello, el comportamiento de un circuito. Su capacidad para cambiar su resistencia las convierte en herramientas indispensables para ajustar, controlar y censar, abriendo un abanico de posibilidades que van desde el simple control de volumen en un equipo de audio hasta complejos sistemas de medición y regulación de energía.

A menudo, la pregunta de “¿cómo calcular el valor de una resistencia variable?” surge con una cierta ambigüedad. No se trata tanto de un cálculo matemático intrínseco a la resistencia en sí (como aplicar la Ley de Ohm a un componente fijo), sino más bien de entender cómo su valor se ajusta, cómo interactúa con el resto del circuito para lograr un objetivo específico, y cómo se selecciona el tipo y rango adecuado para una aplicación determinada. En este artículo, desglosaremos los diferentes tipos de resistencias variables, exploraremos cómo su valor puede ser modificado y, quizás lo más importante, cómo se integran en sistemas más complejos para garantizar el flujo correcto de energía, especialmente en lo que respecta a la crucial tarea de la regulación de voltaje.

¿Qué son las Resistencias Variables y Cuáles son sus Tipos?

A diferencia de sus contrapartes fijas, cuyo valor óhmico permanece constante, las resistencias variables son componentes electrónicos diseñados para que su resistencia pueda ser modificada. Esta variación puede ser manual, por factores ambientales como la temperatura o la luz, o incluso por la tensión aplicada. Su versatilidad las hace fundamentales en una multitud de aplicaciones.

Potenciómetros y Reóstatos: Los Ajustadores Manuales

Estos son quizás los tipos más conocidos de resistencias variables, usados para ajustes manuales en circuitos. Aunque a menudo se usan indistintamente, tienen diferencias clave en su aplicación:

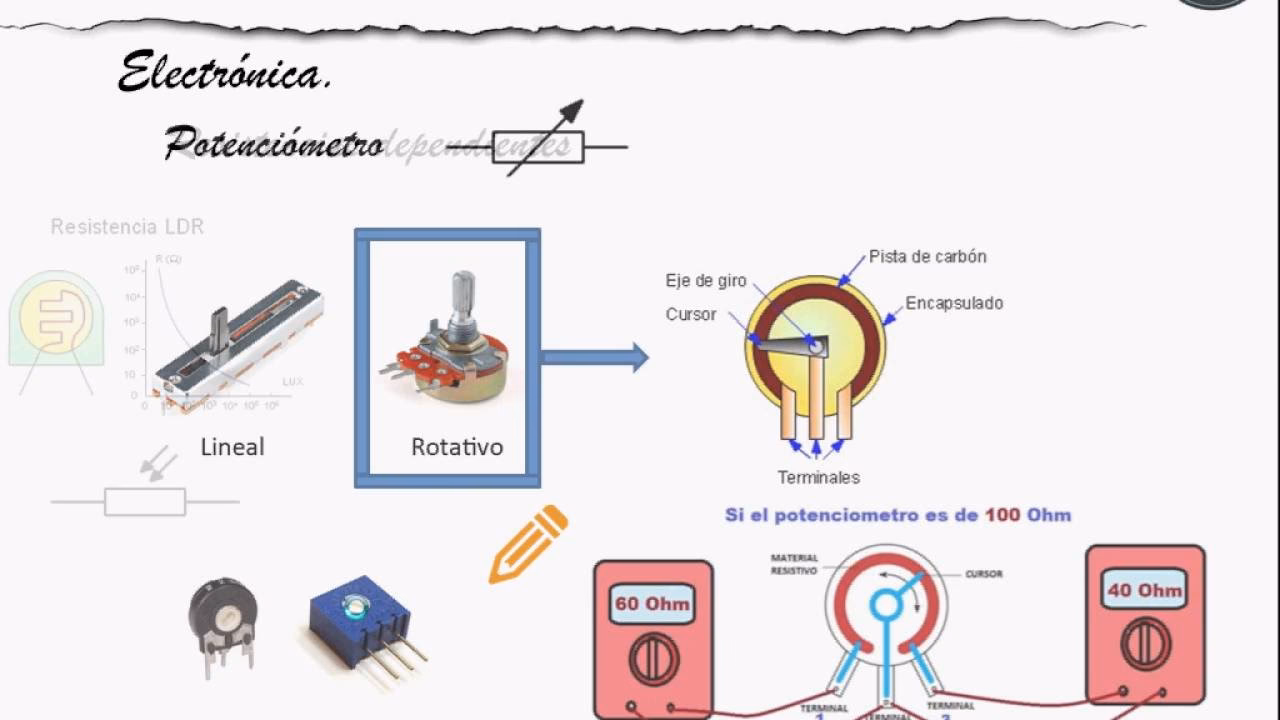

• Potenciómetros: Son resistencias variables de tres terminales. Dos de los terminales están conectados a los extremos de una pista resistiva, y el tercer terminal (el cursor o wiper) se desliza a lo largo de esta pista. Su uso principal es como divisor de voltaje, permitiendo obtener un voltaje variable a partir de uno fijo. Son ideales para controles de volumen, brillo, o cualquier aplicación donde se necesite una señal de voltaje ajustable. Por ejemplo, un potenciómetro de 10 kΩ permite variar la resistencia entre el cursor y cualquiera de los extremos de 0 a 10 kΩ.
• Reóstatos: Técnicamente, un reóstato es un potenciómetro que se utiliza de una manera específica: conectando solo dos de sus terminales (uno de los extremos de la pista y el cursor). Su función principal es controlar o limitar la corriente en un circuito, variando directamente la resistencia que la corriente debe atravesar. Son comunes en aplicaciones donde se requiere un control de corriente más robusto, como en el ajuste de la velocidad de motores pequeños o la intensidad de luces.

Termistores: Sensores de Temperatura

Como su nombre lo indica, los termistores son resistencias sensibles a la temperatura. Su resistencia cambia de forma predecible con las variaciones térmicas. Existen dos tipos principales:

• NTC (Coeficiente de Temperatura Negativo): La resistencia de un termistor NTC disminuye a medida que la temperatura aumenta. Son ampliamente utilizados en termómetros electrónicos, sensores de temperatura, circuitos de protección contra sobrecalentamiento y compensación de temperatura.
• PTC (Coeficiente de Temperatura Positivo): La resistencia de un termistor PTC aumenta a medida que la temperatura aumenta. Se emplean en fusibles rearmables, protección contra sobrecorriente y como calentadores autorregulados.

Fotorresistencias (LDRs): Sensores de Luz

Las LDRs (Light Dependent Resistors) o fotorresistencias, son componentes cuya resistencia varía en función de la intensidad de la luz que incide sobre su superficie. A mayor intensidad de luz, menor es su resistencia, y viceversa. Son comunes en aplicaciones de detección de luz, como interruptores crepusculares, medidores de luz o sistemas de alarma.

Otros Tipos de Resistencias Variables

• Varistores (VDRs): Su resistencia disminuye drásticamente cuando la tensión aplicada supera un cierto umbral. Se utilizan principalmente como protectores contra picos de tensión en circuitos eléctricos.
• Sensores de Fuerza (FSRs): Son resistencias cuya resistencia disminuye a medida que se les aplica más fuerza o presión. Se usan en interfaces táctiles, guantes de datos o detección de peso.

Comprender estos tipos es el primer paso para saber cómo se “calcula” o, mejor dicho, se determina y utiliza el valor de una resistencia variable en un diseño electrónico.

¿Cómo se “Calcula” o se Determina el Valor de una Resistencia Variable?

Aquí es donde la pregunta inicial toma una nueva perspectiva. No se trata de una fórmula para “calcular” el valor instantáneo de una resistencia variable como si fuera un problema de incógnitas, sino de entender cómo su valor se establece o cambia y cómo seleccionamos su rango operativo para una aplicación.

La Selección del Rango: La Clave del “Cálculo”

Cuando se dice “calcular el valor de una resistencia variable”, en realidad nos referimos a determinar el rango de resistencia que necesitamos. Por ejemplo, si estamos diseñando un control de brillo para un LED, necesitamos saber si un potenciómetro de 1 kΩ, 10 kΩ o 100 kΩ es el adecuado. Esta elección depende de:

• La Corriente y Voltaje del Circuito: Usando la Ley de Ohm (V = I * R), podemos determinar el rango de resistencia necesario para limitar la corriente o dividir el voltaje a los niveles deseados. Por ejemplo, para variar la corriente en un circuito de 12V desde 0 hasta 100mA, necesitaríamos una resistencia máxima de 12V / 0.1A = 120Ω. Así, un reóstato de 100Ω o 200Ω podría ser adecuado.
• La Sensibilidad Requerida: Si necesitamos un ajuste muy fino, elegiremos un potenciómetro con un rango total menor. Si el ajuste es más grueso, un rango mayor será suficiente.
• La Potencia Disipada: Las resistencias variables, especialmente los reóstatos, disipan energía en forma de calor. Es crucial que la potencia nominal del componente (expresada en vatios) sea mayor que la máxima potencia que disipará en el circuito (P = V*I o P = I²*R). Un error en este punto puede llevar al sobrecalentamiento y destrucción del componente.

Medición del Valor Instantáneo

Aunque no se “calcula” en el sentido de una fórmula, el valor actual de una resistencia variable en un momento dado sí se puede medir. Simplemente se utiliza un multímetro en la función de óhmetro, conectando las puntas a los terminales relevantes (por ejemplo, entre el cursor y un extremo en un potenciómetro, o entre los dos terminales de un termistor).

Aplicaciones Prácticas y la Importancia de la Regulación de Voltaje

Las resistencias variables son cruciales en muchas aplicaciones, pero su papel en la regulación de voltaje es particularmente interesante, especialmente cuando consideramos los desafíos que plantea la conversión de energía y la estabilidad de las fuentes de alimentación.

El Desafío de la Estabilidad en Fuentes de Alimentación

Como bien se menciona, convertir una tensión alterna (AC) en continua (DC) mediante un transformador, rectificador y condensador es solo el primer paso. El problema surge cuando la carga (nuestro circuito o “invento”) no consume lo que se espera o su consumo varía. Si la carga consume menos, la tensión puede elevarse inesperadamente; si consume más, la tensión puede caer y las resistencias se calentarán excesivamente. Esta inestabilidad es un enemigo para muchos componentes electrónicos, especialmente para amplificadores que requieren una linealidad impecable para evitar ruidos y distorsiones. Para un LED, el ojo humano puede no notar las fluctuaciones rápidas, pero para componentes más sensibles, es crítico.

La Solución: Reguladores de Voltaje (Circuitos Integrados)

Aquí es donde la “solución” a la inestabilidad de la tensión toma un camino más avanzado que el de una simple resistencia variable. Para mantener una tensión de salida totalmente estable, independientemente de la carga, se recurre a los reguladores de voltaje, que suelen ser circuitos integrados (CI). Estos componentes son “genéricos” y proporcionan tensiones fijas o ajustables con una alta estabilidad.

• Reguladores de Tensión Fija: Los más comunes son las series LM78XX (para tensiones positivas) y LM79XX (para tensiones negativas). El “XX” indica la tensión de salida deseada (ej., LM7805 para 5V, LM7812 para 12V). Estos ICs son extremadamente estables y fáciles de usar. La tensión de entrada debe ser aproximadamente 1.5 voltios superior a la de salida y no exceder los 35V (siempre consulte el datasheet del fabricante para los valores exactos).
• Reguladores de Tensión Ajustable: Para mayor flexibilidad, existen ICs como el LM317 (para tensiones positivas) o el LM338 (para tensiones positivas y corrientes más altas, hasta 5A o más, dependiendo del modelo). Estos permiten ajustar la tensión de salida dentro de un rango determinado (por ejemplo, de 1.2V a 37V para el LM317) mediante el uso de resistencias externas, una de las cuales es frecuentemente una resistencia variable (un potenciómetro) para permitir el ajuste fino de la tensión deseada.

En este contexto, la resistencia variable (potenciómetro) no “calcula” la tensión, sino que actúa como parte de un divisor de voltaje externo que le “dice” al regulador ajustable qué tensión de salida debe mantener. El CI se encarga de la compleja tarea de mantener esa tensión estable.

Manejo de Altas Corrientes con Reguladores y Transistores

Cuando la corriente demandada por el circuito es muy alta (como los casi 4 amperios mencionados), un solo regulador integrado como un LM78XX puede no ser suficiente, ya que tienen límites de corriente (típicamente 1A o 1.5A). La solución es utilizar el regulador como fuente de tensión de referencia y acoplarle uno o más transistores de potencia (generalmente BJT o MOSFET) configurados como seguidores de emisor o de colector. De esta manera, el grueso de la corriente pasa a través de los transistores, mientras que el regulador LM78XX solo proporciona la tensión de referencia, aprovechando su alta estabilidad. Este es un diseño muy común en fuentes de alimentación de laboratorio.

Consideraciones al Elegir y Usar Resistencias Variables

La correcta selección de una resistencia variable implica más que solo su valor óhmico. Otros factores son cruciales para su rendimiento y durabilidad:

• Rango de Resistencia: Como ya se mencionó, es el valor máximo que puede alcanzar. Debe ser adecuado para el rango de ajuste que se necesita.
• Potencia Nominal (Watts): Es la máxima potencia que el componente puede disipar de forma segura sin dañarse. Crucial para reóstatos y cualquier resistencia que maneje corriente significativa.
• Curva de Respuesta: En potenciómetros, la relación entre la posición del eje y la resistencia puede ser lineal (tipo B) o logarítmica (tipo A). Las lineales son para ajustes proporcionales, las logarítmicas son comunes en audio para simular la percepción logarítmica del oído humano.
• Tolerancia: Como las resistencias fijas, las variables tienen una tolerancia (ej., ±10%, ±20%) que indica la desviación máxima de su valor nominal.
• Estabilidad Térmica: Especialmente importante para termistores, que deben mantener sus características de resistencia-temperatura dentro de un rango específico.

Tablas Comparativas

Tabla 1: Tipos Comunes de Resistencias Variables

Tabla 2: Opciones para la Regulación de Voltaje

Preguntas Frecuentes

¿Puedo usar un potenciómetro para reemplazar una resistencia fija en cualquier circuito?

No, no en cualquier circuito. Un potenciómetro te permite variar la resistencia, lo cual es útil para ajustes. Sin embargo, si la resistencia fija cumple una función crítica de polarización o limitación de corriente precisa y constante, reemplazarla por un potenciómetro no ajustado correctamente o con una potencia inadecuada podría desestabilizar el circuito o incluso dañarlo. Además, los potenciómetros no están diseñados para disipar grandes cantidades de potencia como algunos reóstatos.

¿Por qué mi circuito se calienta al usar una resistencia variable?

El calentamiento es una señal de que la resistencia variable está disipando energía en forma de calor. Esto es normal hasta cierto punto, ya que las resistencias convierten la energía eléctrica en calor. Si el calentamiento es excesivo, significa que la potencia (P = I² * R o P = V * I) disipada por la resistencia variable es superior a su potencia nominal. Debes elegir una resistencia variable con una mayor capacidad de potencia (más vatios) o reconsiderar el diseño del circuito para que la resistencia variable no tenga que disipar tanta energía (por ejemplo, usando un regulador de voltaje más eficiente).

¿Cuál es la diferencia principal entre un potenciómetro y un reóstato?

La diferencia principal radica en su aplicación y cómo se conectan. Un potenciómetro se usa típicamente como un divisor de voltaje (tres terminales) para obtener una tensión variable. Un reóstato se usa para controlar la corriente en serie con la carga (dos terminales), actuando como una resistencia variable en línea. Aunque un potenciómetro puede configurarse para funcionar como reóstato, los reóstatos puros suelen estar diseñados para manejar mayores corrientes y potencias.

¿Qué es un datasheet y por qué es tan importante?

Un datasheet (hoja de datos) es un documento técnico proporcionado por el fabricante de un componente electrónico. Contiene información vital sobre sus características eléctricas, límites operativos (voltajes máximos, corrientes máximas, potencia disipada), rangos de temperatura, configuraciones de pines, y curvas de rendimiento. Leer el datasheet es absolutamente crucial porque te proporciona los datos exactos para diseñar un circuito de manera segura y eficiente, evitando daños al componente o al sistema. No asumir valores es una regla de oro en electrónica.

¿Es mejor usar una fuente de PC vieja que construir mi propio regulador de voltaje?

Para muchos proyectos de maquetas y prototipos que requieren alta corriente (como los 4 amperios que mencionas, o incluso más), una fuente de alimentación de PC vieja es una solución excelente y muy práctica. Ofrecen voltajes comunes (5V, 12V, 3.3V) con amperajes muy elevados (a menudo 20A, 30A o más en 12V). Construir un regulador para esas corrientes desde cero es complejo y costoso. Sin embargo, las fuentes de PC son voluminosas y pueden requerir una pequeña modificación para funcionar sin una placa base. Para proyectos que exigen precisión o son de bajo consumo, un regulador integrado específico o una fuente de laboratorio dedicada podrían ser más adecuados.

Conclusión

Las resistencias variables son mucho más que simples componentes; son la clave para la flexibilidad y el control en el diseño electrónico. Ya sea ajustando el volumen de tu música, detectando cambios de temperatura o luz, o formando parte de sistemas complejos de regulación de voltaje, su capacidad para cambiar su valor las hace irremplazables. Hemos explorado cómo, más allá de un “cálculo” directo, su valor se determina por la necesidad del circuito, cómo se miden y, crucialmente, cómo los modernos circuitos integrados de regulación de voltaje han simplificado la tarea de mantener una energía estable, incluso ante las impredecibles demandas de nuestras invenciones electrónicas. Entender estos principios no solo te empodera para diseñar mejores circuitos, sino que también te permite apreciar la ingeniosidad detrás de cada dispositivo electrónico que usamos a diario.
