Calculando la Resistencia para tu Optoacoplador

En el fascinante mundo de la electrónica, cada componente juega un papel crucial, y entender su funcionamiento es clave para el éxito de cualquier proyecto. Entre estos, el optoacoplador se destaca como un verdadero campeón del aislamiento, permitiéndonos comunicar circuitos sin una conexión eléctrica directa. Pero, para que esta maravilla tecnológica funcione correctamente y, más importante aún, para que dure, es fundamental calcular con precisión la resistencia adecuada para su LED interno. No es solo una cuestión de que encienda, sino de optimizar su rendimiento y prolongar su vida útil.

¿Qué es un Optoacoplador y por Qué es Tan Importante?

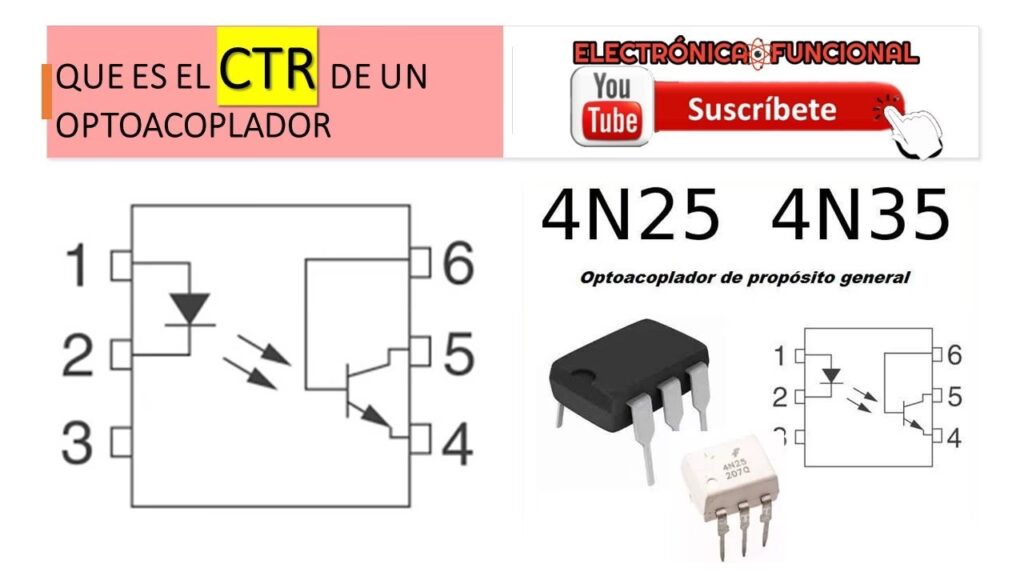

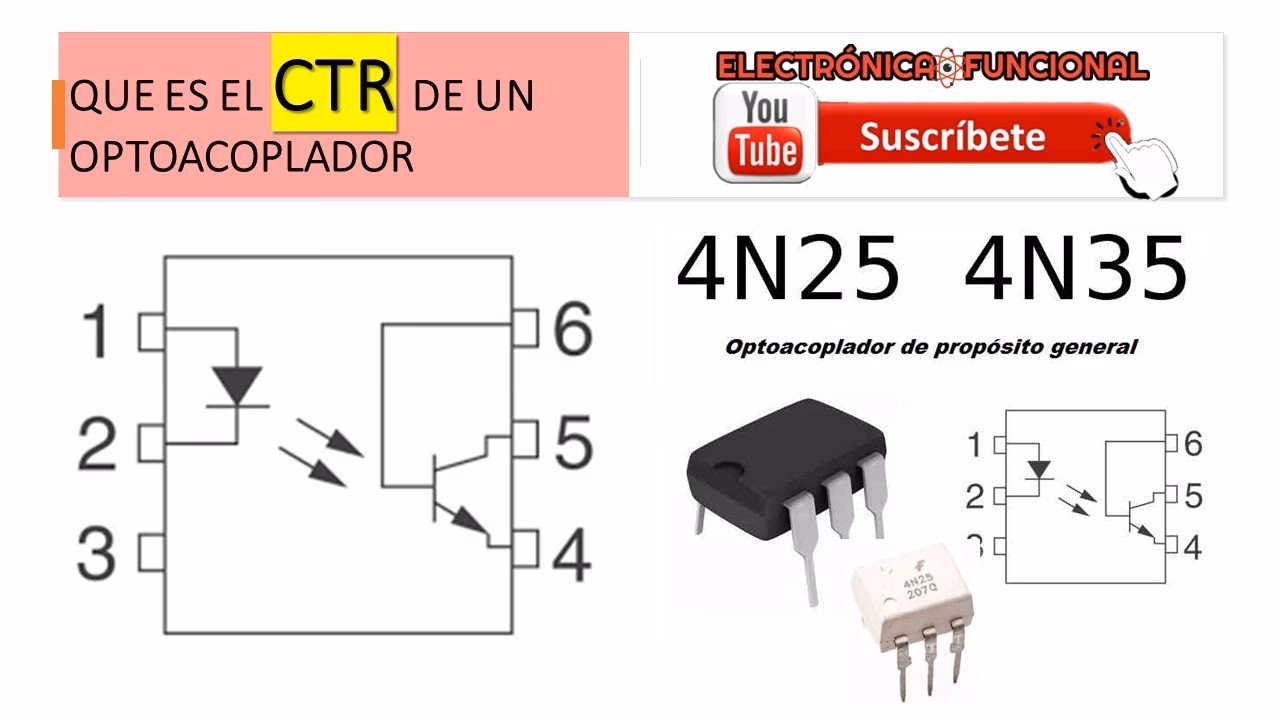

Antes de sumergirnos en los números, es vital comprender qué es exactamente un optoacoplador. También conocido como optoaislador o aislador acoplado ópticamente, este dispositivo es una ingeniosa combinación de un emisor de luz (generalmente un diodo LED) y un receptor de luz (comúnmente un fototransistor, fototriac o fotorresistor) integrados en un único encapsulado, típicamente de tipo DIP (Dual In-line Package).

El principio de funcionamiento es sorprendentemente simple pero increíblemente efectivo: cuando una corriente fluye a través del LED interno, este emite luz. Esta luz, a su vez, incide sobre el fotorreceptor, activándolo y permitiendo que la corriente fluya en el circuito de salida. Lo verdaderamente revolucionario de este proceso es que la única conexión entre el circuito de entrada y el de salida es un haz de luz, lo que proporciona un aislamiento eléctrico completo.

Este aislamiento es su mayor ventaja. Ofrece una resistencia de aislamiento entre los dos circuitos que puede alcanzar miles de Megaohmios. Esto es invaluable en aplicaciones donde se requiere proteger dispositivos sensibles de picos de voltaje, ruido eléctrico o diferencias de potencial significativas, como en fuentes de alimentación conmutadas, interfaces de comunicación entre microcontroladores y circuitos de potencia, o sistemas de seguridad.

El Corazón del Optoacoplador: El LED Interno

Aunque el optoacoplador es un componente complejo, su funcionamiento inicial depende enteramente de un pequeño LED. Como cualquier diodo emisor de luz, este LED requiere una corriente específica para funcionar correctamente. Si la corriente es demasiado baja, el LED no emitirá suficiente luz para activar el fotorreceptor. Si es demasiado alta, el LED se sobrecalentará y su vida útil se reducirá drásticamente, o incluso se quemará instantáneamente.

Aquí es donde entra en juego la resistencia limitadora. Los LEDs son dispositivos que se controlan por corriente, no por voltaje. Esto significa que, si se conectan directamente a una fuente de voltaje sin una resistencia en serie, intentarán consumir tanta corriente como la fuente pueda proporcionar, lo que casi siempre resultará en su destrucción.

La Necesidad de la Resistencia Limitadora

La resistencia limitadora, que colocamos en serie con el LED del optoacoplador, tiene una misión clara: disipar el exceso de voltaje de la fuente para que solo la cantidad adecuada de voltaje caiga sobre el LED, permitiendo que circule la corriente deseada. Esta resistencia es la guardiana de la integridad de nuestro optoacoplador.

Para calcular el valor de esta resistencia, necesitamos conocer tres datos clave:

1. Voltaje de alimentación (V_fuente): El voltaje de la fuente que energiza el circuito de entrada del optoacoplador.
2. Caída de tensión directa del LED (Vf_LED): Este es el voltaje que el propio LED "consume" cuando está polarizado directamente y emitiendo luz. Este valor es específico para cada tipo de LED y se encuentra en el datasheet del optoacoplador. Para la mayoría de los LEDs infrarrojos (comunes en optoacopladores), suele estar entre 1.1V y 1.5V, aunque puede variar.
3. Corriente directa del LED (If_LED): La corriente óptima para el funcionamiento del LED. También se especifica en el datasheet. Un valor común para muchos optoacopladores es de 10 mA a 20 mA.

Fórmula y Ejemplo Práctico para el Cálculo

La fórmula para calcular la resistencia limitadora es una aplicación directa de la Ley de Ohm:

R = (V_fuente - Vf_LED) / If_LED

Donde:

• R es el valor de la resistencia en Ohmios (Ω).
• V_fuente es el voltaje de la fuente de alimentación en Voltios (V).
• Vf_LED es la caída de tensión directa del LED en Voltios (V).
• If_LED es la corriente directa deseada a través del LED en Amperios (A).

Ejemplo Detallado:

Usemos el ejemplo proporcionado para ilustrar el cálculo paso a paso:

Imaginemos que tenemos un optoacoplador cuyo LED interno tiene una caída de tensión directa (Vf_LED) de 2.8 V y necesitamos que circule una corriente directa (If_LED) de 20 mA (o 0.02 A) para un brillo adecuado. Nuestro circuito de entrada se alimenta con una fuente de 5 V.

1. Paso 1: Calcular el voltaje que debe caer sobre la resistencia.

   Restamos el voltaje que "consume" el LED del voltaje total de la fuente:

   V_resistencia = V_fuente - Vf_LED

   V_resistencia = 5 V - 2.8 V = 2.2 V

   Esto significa que la resistencia debe disipar 2.2 voltios.

2. Paso 2: Calcular el valor de la resistencia.

   Ahora, usando la Ley de Ohm (R = V/I), dividimos el voltaje que debe caer sobre la resistencia por la corriente deseada:

   R = V_resistencia / If_LED

   R = 2.2 V / 0.02 A = 110 Ohmios (Ω)

Por lo tanto, necesitaríamos una resistencia de 110 Ohmios en serie con el LED del optoacoplador para que funcione con una corriente de 20 mA a partir de una fuente de 5 V.

Consideraciones Adicionales y la Importancia del Datasheet

Si bien el cálculo básico es fundamental, hay otros factores a tener en cuenta para un diseño robusto:

• Tolerancia de la Resistencia: Las resistencias no son perfectas; tienen una tolerancia (ej. 5%, 1%). Esto significa que el valor real puede variar ligeramente. Para aplicaciones críticas, es posible que desee elegir una resistencia con una tolerancia más baja o ajustar sus cálculos para el peor de los casos.
• Potencia de la Resistencia: La resistencia disipa energía en forma de calor. Es crucial calcular la potencia disipada para seleccionar una resistencia con la capacidad de vataje adecuada (ej. 1/4W, 1/2W, 1W). La fórmula es P = V_resistencia * If_LED o P = (If_LED)^2 * R. En nuestro ejemplo: P = 2.2 V * 0.02 A = 0.044 W. Una resistencia de 1/4W (0.25W) sería más que suficiente.
• Valores Estándar de Resistencias: Es posible que el valor calculado (ej. 110 Ω) no esté disponible comercialmente de forma exacta. Siempre se debe elegir el valor estándar más cercano que sea ligeramente superior al calculado para asegurar que la corriente no exceda el límite del LED. Por ejemplo, si calculó 110 Ω, podría usar 120 Ω.
• El Datasheet es tu Mejor Amigo: No podemos enfatizar esto lo suficiente. Los valores de Vf_LED e If_LED varían significativamente entre diferentes modelos y fabricantes de optoacopladores. Siempre, siempre, consulte la hoja de datos (datasheet) específica de su componente para obtener los valores precisos y máximos absolutos.

Tabla de Valores Típicos para Optoacopladores Comunes (Referencia)

Para dar una idea de la variabilidad, aquí hay una tabla con valores típicos para algunos optoacopladores populares. Recuerde: Estos son solo valores de referencia. Siempre consulte el datasheet de su componente específico.

Más Allá de la Resistencia de Entrada: El Lado de Salida

Es importante recordar que el cálculo de la resistencia que hemos discutido se aplica exclusivamente al LED emisor del optoacoplador, es decir, al circuito de entrada. El lado de salida del optoacoplador (donde se encuentra el fototransistor o fototriac) es un circuito completamente diferente y requerirá su propia configuración de componentes, como una resistencia de carga para limitar la corriente del colector del fototransistor o para activar una compuerta de triac.

Parámetros como la relación de transferencia de corriente (CTR - Current Transfer Ratio) son cruciales para entender cómo la corriente de entrada afectará la corriente de salida, pero no influyen directamente en el cálculo de la resistencia limitadora del LED de entrada.

Preguntas Frecuentes (FAQ)

¿Qué sucede si uso una resistencia demasiado grande?

Si la resistencia es demasiado alta, la corriente que fluirá por el LED del optoacoplador será insuficiente. Esto puede resultar en un brillo muy débil del LED o, en el peor de los casos, que el LED no emita luz en absoluto. Consecuentemente, el fotorreceptor no se activará correctamente, y el optoacoplador no cumplirá su función de conmutación o acoplamiento de señal.

¿Qué sucede si uso una resistencia demasiado pequeña?

Una resistencia demasiado pequeña permitirá que una corriente excesiva fluya a través del LED. Esto es muy peligroso para el componente. El LED se sobrecalentará rápidamente, lo que puede llevar a una degradación acelerada, una reducción drástica de su vida útil, o incluso a su destrucción instantánea (se quemará). El optoacoplador dejará de funcionar y podría dañar otros componentes si no hay protecciones adecuadas.

¿La resistencia del optoacoplador es lo mismo que la resistencia para su LED?

No. Un optoacoplador como componente electrónico no tiene una "resistencia" inherente en el sentido óhmico, sino que es un dispositivo semiconductor que funciona como un interruptor controlado por luz. La "resistencia" de la que hablamos en este artículo es una resistencia externa que se coloca en serie con el diodo LED interno del optoacoplador para limitar la corriente que lo atraviesa. Es un componente externo necesario para el funcionamiento correcto del optoacoplador.

¿Necesito calcular la resistencia para la salida del optoacoplador?

Sí, pero es un cálculo diferente y para un propósito distinto. La resistencia en el lado de salida (generalmente una resistencia de carga) se calcula para limitar la corriente que puede fluir a través del fotorreceptor (por ejemplo, el colector de un fototransistor) o para establecer el estado de voltaje deseado en la salida cuando el fotorreceptor está activo. Este cálculo depende de la carga que se va a controlar y del tipo de fotorreceptor, no de la alimentación del optoacoplador en sí.

¿Puedo usar una resistencia variable (potenciómetro) en lugar de una fija?

Técnicamente sí, pero no es recomendable para la mayoría de las aplicaciones. Un potenciómetro podría usarse para ajustar la corriente del LED durante la fase de prototipado o pruebas, pero para un diseño final, es mejor usar una resistencia fija de valor calculado. Las resistencias variables pueden ser menos estables, más susceptibles a fallas mecánicas y más costosas.

Conclusión

El cálculo de la resistencia para el LED de un optoacoplador es una de esas tareas fundamentales en la electrónica que, aunque parezca sencilla, es absolutamente crucial para el éxito y la longevidad de un circuito. Al aplicar la fórmula correcta, entender los parámetros de su componente específico a través del datasheet, y considerar factores como la potencia y la tolerancia, usted asegura que su optoacoplador funcione de manera óptima, proporcionando el aislamiento eléctrico vital que su diseño requiere.

Dominar este cálculo no solo le ayudará a evitar fallos prematuros y sobrecalentamientos, sino que también le brindará una comprensión más profunda de cómo interactúan los componentes en sus proyectos. Así que la próxima vez que trabaje con un optoacoplador, recuerde que una pequeña resistencia bien calculada es la clave para un gran rendimiento y seguridad.
