Resistencia y Condensadores: Guía de Cálculo Esencial

Los condensadores son componentes fundamentales en el vasto universo de la electrónica, actuando como pequeños almacenes de energía eléctrica. Su capacidad para almacenar una carga y liberarla posteriormente los convierte en piezas clave para una infinidad de aplicaciones, desde el suavizado de señales hasta la temporización precisa de eventos. La cantidad de carga que pueden almacenar se mide en faradios (F), una unidad tan grande que en la práctica diaria es más común hablar de microfaradios (μF, 10^-6 F), nanofaradios (nF, 10^-9 F) o picofaradios (pF, 10^-12 F).

Pero, ¿qué papel juega la resistencia en todo esto? Aunque el condensador en sí no es una resistencia en el sentido clásico, su interacción con una resistencia externa, o incluso sus propias características internas, son cruciales para entender y calcular su comportamiento. Este artículo desglosará cómo calcular la resistencia necesaria para un condensador en diferentes contextos y cómo entender la resistencia inherente a estos componentes.

El Condensador como Temporizador: Calculando la Resistencia para un Retardo

Una de las aplicaciones más fascinantes y comunes de los condensadores es su uso como elementos temporizadores. Imagina un circuito donde quieres que una lámpara permanezca encendida durante un tiempo específico después de activar un interruptor, o un retardo en el encendido de un dispositivo. Aquí es donde la combinación de un condensador y una resistencia entra en juego, formando lo que se conoce como un circuito RC (Resistencia-Condensador).

El principio es sencillo: un condensador se carga a través de una resistencia o se descarga a través de ella. El tiempo que tarda en cargarse o descargarse depende directamente de los valores de la resistencia (R) y la capacidad del condensador (C). Cuando un condensador se descarga sobre un receptor, como un LED o una lámpara, el tiempo que este receptor permanecerá activo está determinado por la duración de esa descarga. Una vez que el condensador se ha descargado completamente, actúa como un circuito abierto, interrumpiendo el flujo de corriente.

La resistencia es vital en este proceso porque limita la corriente de carga o descarga. Al limitar la corriente, la resistencia provoca que el condensador tarde más en cargarse o descargarse, permitiéndonos controlar el tiempo de temporización con precisión. Si cambiamos el valor de la resistencia, podemos ajustar el tiempo de descarga a nuestra voluntad.

La fórmula que rige el tiempo de carga y descarga de un condensador en la mayoría de las aplicaciones prácticas (considerando una carga/descarga casi completa, aproximadamente el 99.3%) es:

T = 5 * R * C

Donde:

• T es el tiempo de temporización deseado, medido en segundos (s).
• R es el valor de la resistencia, medido en ohmios (Ω).
• C es la capacidad del condensador, medida en faradios (F).

Cómo Calcular la Resistencia (R) para un Tiempo (T) y un Condensador (C) Dados

Frecuentemente, el desafío no es calcular el tiempo dado R y C, sino determinar el valor de la resistencia (R) que necesitas para lograr un tiempo de temporización (T) específico, utilizando un condensador con una capacidad (C) ya conocida. Para ello, simplemente despejamos R de la fórmula anterior:

R = T / (5 * C)

Veamos un ejemplo práctico:

Supongamos que deseamos que un LED permanezca encendido durante aproximadamente 10 segundos después de activar un interruptor, y contamos con un condensador de 470 microfaradios (μF). Primero, convertimos la capacidad a faradios:

470 μF = 470 * 10^-6 F = 0.000470 F

Ahora, aplicamos la fórmula para calcular R:

R = 10 s / (5 * 0.000470 F)

R = 10 s / 0.00235 F

R ≈ 4255.32 Ω

Por lo tanto, necesitaríamos una resistencia de aproximadamente 4.25 kΩ para lograr un tiempo de descarga de 10 segundos con un condensador de 470 μF. Es importante recordar que estos cálculos son aproximados y que factores como la tolerancia de los componentes, la temperatura y la carga real pueden influir en el tiempo exacto.

La Impedancia de un Condensador en Circuitos de Corriente Alterna (CA)

Cuando hablamos de circuitos de corriente alterna (CA), el concepto de "resistencia" para un condensador se transforma en algo más complejo y fundamental: la impedancia. A diferencia de un circuito de corriente continua (CC) donde un condensador cargado se comporta como un circuito abierto, en CA, un condensador presenta una oposición al flujo de corriente que varía con la frecuencia de la señal.

Definiendo la Impedancia y la Reactancia Capacitiva

La impedancia (Z) es la oposición total que un circuito o componente eléctrico ofrece al flujo de corriente alterna. Es una extensión del concepto de resistencia a los circuitos de CA, y se mide también en ohmios (Ω). La impedancia incluye tanto los efectos resistivos (óhmicos) como los reactivos (capacitivos e inductivos).

Dentro de la impedancia de un condensador, el componente clave es la reactancia capacitiva (Xc). La reactancia capacitiva es la oposición que un condensador ofrece específicamente al flujo de corriente alterna. Es inversamente proporcional tanto a la capacidad del condensador como a la frecuencia de la señal de CA. Esto significa que a frecuencias más altas, el condensador ofrece menos oposición (su reactancia disminuye), y a frecuencias más bajas, ofrece más oposición (su reactancia aumenta).

La fórmula para calcular la reactancia capacitiva (Xc) es:

Xc = 1 / (2 * π * f * C)

Donde:

• Xc es la reactancia capacitiva, medida en ohmios (Ω).
• π (pi) es una constante matemática, aproximadamente 3.14159.
• f es la frecuencia de la señal de CA, medida en hercios (Hz).
• C es la capacidad del condensador, medida en faradios (F).

La impedancia de un condensador puramente capacitivo en un circuito de CA se expresa como:

Z = -jXc

Aquí, 'j' representa la unidad imaginaria (en matemáticas, se usa 'i', pero en ingeniería eléctrica se prefiere 'j' para evitar confusiones con la corriente). El signo negativo y la 'j' indican un desfase de 90 grados entre la corriente y el voltaje en un circuito puramente capacitivo, donde la corriente adelanta al voltaje.

Ejemplo Práctico: Calculando la Impedancia de un Condensador

Consideremos un condensador con una capacidad de 100 microfaradios (μF) en un circuito de CA con una frecuencia de 1 kilohercio (kHz).

Primero, convertimos las unidades a sus valores base:

• C = 100 μF = 100 * 10^-6 F = 0.0001 F
• f = 1 kHz = 1000 Hz

Ahora, calculamos la reactancia capacitiva (Xc):

Xc = 1 / (2 * π * 1000 Hz * 0.0001 F)

Xc = 1 / (6.28318 * 0.1)

Xc = 1 / 0.628318

Xc ≈ 1.5915 Ω

Finalmente, expresamos la impedancia (Z) del condensador:

Z = -j * 1.5915 Ω ≈ -1.5915j Ω

Este valor complejo de impedancia es crucial para el análisis de circuitos de CA, especialmente en el diseño de filtros, acoplamiento y desacoplamiento de señales, donde la respuesta del condensador a diferentes frecuencias es fundamental.

La Resistencia Interna y de Aislamiento de los Condensadores

Además de la resistencia externa para temporización y la impedancia en CA, los condensadores también poseen características de "resistencia" internas. No son resistencias discretas, sino propiedades inherentes que afectan su rendimiento.

Resistencia de Aislamiento

La resistencia de aislamiento es un parámetro vital que indica la calidad del material dieléctrico (aislante) entre las placas del condensador. Idealmente, este material debería ser un aislante perfecto, impidiendo cualquier flujo de corriente entre las placas una vez que el condensador está cargado. Sin embargo, en la realidad, todo material dieléctrico tiene una pequeña conductividad, lo que permite una mínima corriente de fuga. Esta corriente de fuga se representa como una resistencia de aislamiento en paralelo con el condensador.

Cuanto mayor sea el valor de la resistencia de aislamiento, mejor será el condensador, ya que indica una menor corriente de fuga y, por lo tanto, una mayor capacidad para retener su carga. Una resistencia de aislamiento baja significa que el condensador se descargará internamente más rápido de lo deseado.

• Para condensadores cerámicos, la resistencia de aislamiento suele ser extremadamente alta, a menudo de al menos 10 GΩ (Gigaohmios, 10⁹ Ω).
• Para condensadores electrolíticos, debido a su construcción y al uso de un dieléctrico a base de óxido o químico, la resistencia de aislamiento es significativamente menor, típicamente alrededor de 100 kΩ (Kiloohmios, 10³ Ω). Esto explica por qué los condensadores electrolíticos tienen una vida útil limitada y pueden secarse con el tiempo.

Resistencia Serie Equivalente (ESR)

Aunque no se menciona explícitamente en la información proporcionada, es importante mencionar brevemente la Resistencia Serie Equivalente (ESR por sus siglas en inglés). La ESR es otra forma de resistencia interna de un condensador, que representa la suma de todas las resistencias óhmicas en serie dentro del condensador, incluyendo la resistencia de los terminales, las placas y las conexiones internas. En circuitos de alta frecuencia o de potencia, una ESR alta puede generar calor y afectar negativamente el rendimiento del circuito, especialmente en fuentes de alimentación conmutadas o filtros.

La Constante de Tiempo RC: Entendiendo el Factor 5

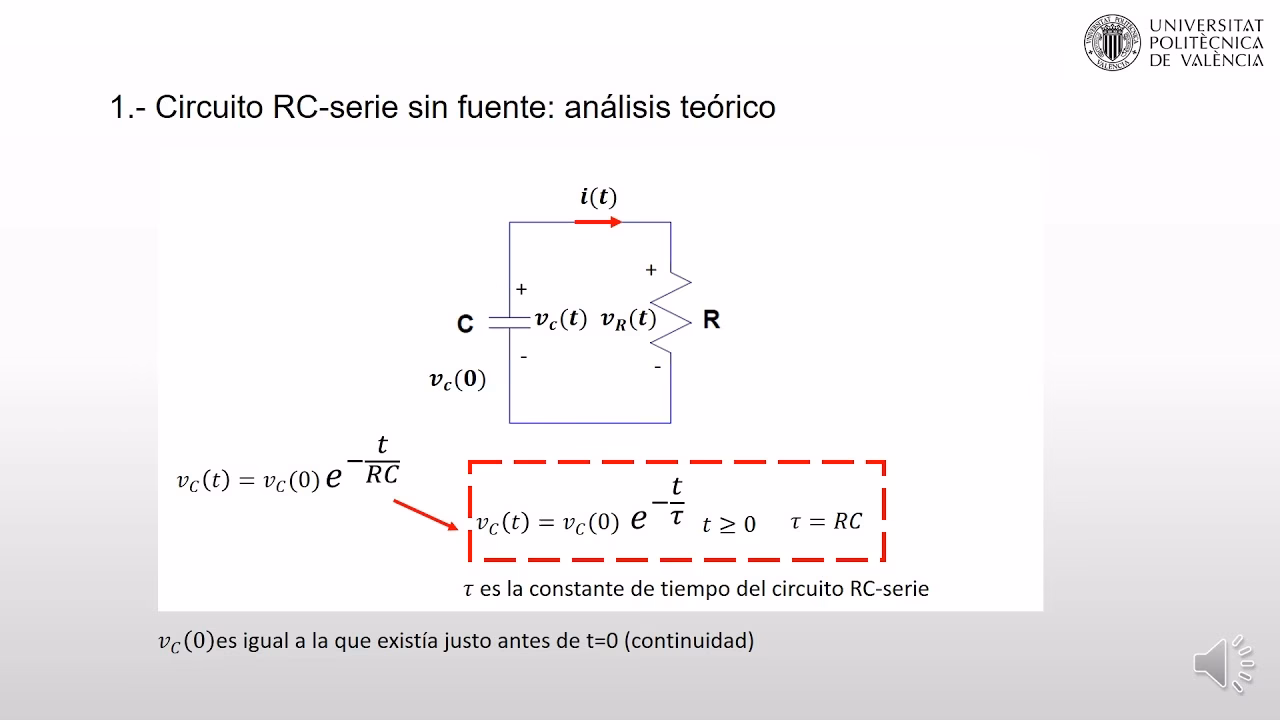

La fórmula `T = 5 * R * C` es una simplificación práctica para el tiempo de carga o descarga "completa" de un condensador. El concepto fundamental detrás de esto es la constante de tiempo (τ, tau) de un circuito RC, definida como:

τ = R * C

La constante de tiempo (τ) representa el tiempo que tarda un condensador en cargarse a aproximadamente el 63.2% de su voltaje final cuando se aplica un voltaje de CC constante, o en descargarse a aproximadamente el 36.8% de su voltaje inicial. Es un concepto crucial para entender la respuesta transitoria de los circuitos RC.

¿Por qué usamos el factor '5' entonces? Porque después de cinco constantes de tiempo (5τ), un condensador se considera prácticamente cargado o descargado por completo, alcanzando aproximadamente el 99.3% de su valor final o inicial. Este umbral del 99.3% es aceptado como "completo" para la mayoría de las aplicaciones prácticas de temporización.

Así, cuando calculamos la resistencia para un temporizador usando `T = 5 * R * C`, estamos asegurando que el condensador tenga tiempo suficiente para cargar o descargar casi por completo, lo que permite un funcionamiento fiable del circuito temporizador.

Tabla Comparativa: Diferentes Aspectos de la Resistencia y los Condensadores

Preguntas Frecuentes sobre Resistencia y Condensadores

¿Qué es el Faradio y por qué se usan unidades tan pequeñas?

El Faradio (F) es la unidad de capacitancia en el Sistema Internacional de Unidades. Un Faradio representa la capacidad de almacenar un culombio de carga eléctrica cuando se aplica una diferencia de potencial de un voltio. Es una unidad extremadamente grande para la mayoría de las aplicaciones electrónicas. Por ejemplo, un condensador de 1 Faradio es físicamente muy grande y costoso. Por esta razón, en la práctica se utilizan submúltiplos como el microfaradio (μF), nanofaradio (nF) y picofaradio (pF), que son más adecuados para los valores de capacitancia que se encuentran comúnmente en los circuitos electrónicos.

¿Cuál es la diferencia fundamental entre resistencia e impedancia?

La resistencia es la oposición al flujo de corriente en un circuito de corriente continua (CC) y se mantiene constante independientemente de la frecuencia. La impedancia, por otro lado, es una medida más general de la oposición al flujo de corriente en un circuito de corriente alterna (CA). La impedancia no solo incluye la resistencia óhmica, sino también la reactancia (oposición debido a la capacitancia y la inductancia), que depende de la frecuencia de la señal. Mientras que la resistencia es un valor real, la impedancia es un número complejo que también describe el desfase entre el voltaje y la corriente.

¿Por qué se usa el factor '5' en la fórmula T=5RC para temporizadores?

El factor '5' se utiliza porque representa el tiempo que tarda un condensador en cargarse o descargarse a aproximadamente el 99.3% de su valor final o inicial. Esto se considera prácticamente "completo" para la mayoría de las aplicaciones de temporización. Cada constante de tiempo (RC) representa un 63.2% adicional de carga/descarga del voltaje restante. Después de 5 constantes de tiempo, el condensador está lo suficientemente cerca de su estado final como para que la diferencia sea insignificante en la mayoría de los diseños.

¿Todos los condensadores tienen polaridad?

No, no todos los condensadores tienen polaridad. Los condensadores electrolíticos (como los de aluminio o tantalio) sí son polarizados y deben conectarse con la polaridad correcta (positivo a positivo y negativo a negativo) para evitar daños al componente o incluso explosiones, ya que contienen una disolución química corrosiva. Los símbolos de estos condensadores suelen incluir una marca que indica el terminal positivo o negativo. Por otro lado, los condensadores no polarizados (como los cerámicos, de película o de mica) pueden conectarse en cualquier dirección en un circuito sin riesgo de daño, ya que no dependen de una polaridad específica para su funcionamiento.

¿Un condensador se comporta como un cortocircuito o circuito abierto?

En un circuito de corriente continua (CC):

• Cuando un condensador se está cargando o descargando, se comporta como un circuito en el que la corriente fluye, aunque esta corriente disminuye exponencialmente con el tiempo.
• Una vez que el condensador está completamente cargado en un circuito de CC, se comporta como un circuito abierto, ya que no permite el paso de corriente continua a través de su dieléctrico.

En un circuito de corriente alterna (CA):

• Un condensador permite el paso de corriente alterna, actuando como un "cortocircuito" para altas frecuencias (baja reactancia) y como un "circuito abierto" para bajas frecuencias (alta reactancia). Su comportamiento exacto depende de la frecuencia de la señal, como se describe por su reactancia capacitiva e impedancia.

Conclusión

La relación entre la resistencia y los condensadores es un pilar fundamental en la electrónica. Ya sea que estemos diseñando un simple temporizador, analizando el comportamiento de un filtro en CA, o evaluando la calidad de un componente, comprender cómo calcular y considerar la resistencia en sus diversas formas es indispensable. Desde la resistencia externa que define el tiempo de carga y descarga, pasando por la compleja impedancia en circuitos de corriente alterna, hasta la resistencia de aislamiento interna que dicta la longevidad y eficiencia del componente, cada aspecto contribuye a la funcionalidad y fiabilidad de nuestros diseños. Dominar estos conceptos no solo nos permite construir circuitos que funcionan, sino que nos capacita para optimizarlos, prediciendo su comportamiento y asegurando un rendimiento óptimo en un sinfín de aplicaciones electrónicas.
