Destilación: Rendimiento, Eficiencia y Secretos de un Proceso Clave

La destilación es, sin lugar a dudas, uno de los métodos de separación de mezclas fluidas más antiguos y ampliamente utilizados a escala comercial. Es un pilar fundamental en numerosas industrias, desde la refinación de petróleo hasta la producción de químicos y bebidas alcohólicas. Las imponentes columnas que se observan en refinerías y plantas químicas son, en su mayoría, columnas de destilación, testamento de su importancia y versatilidad. Su éxito radica en su capacidad para producir productos de alta pureza, la economía de escala que ofrece, y el hecho de que es una tecnología bien establecida con equipos competitivos en el mercado. Pero, ¿cómo cuantificamos su éxito y optimizamos su funcionamiento? En este artículo, exploraremos el cálculo del rendimiento de una destilación, desentrañaremos las complejidades de su eficiencia y diseño, y abordaremos por qué, a veces, los números pueden sorprendernos.

¿Qué es la Destilación y Cómo Funciona?

En esencia, la destilación es un proceso de separación que explota las diferencias en los puntos de ebullición de los componentes de una mezcla líquida. Imagina una mezcla de dos líquidos, como benceno y tolueno, donde el benceno es más volátil (es decir, tiene una presión de vapor más alta a la misma temperatura). Al calentar esta mezcla, el vapor que se forma estará enriquecido en el componente más volátil, el benceno. Este principio se conoce como equilibrio vapor-líquido (EVL).

Una columna de destilación, con un rehervidor en la parte inferior y un condensador en la parte superior, facilita un contacto a contracorriente entre el vapor ascendente y el líquido descendente. A medida que el vapor asciende, se enriquece progresivamente en el componente más volátil, mientras que el líquido que desciende se enriquece en el componente menos volátil. Así, el benceno se concentra en la parte superior de la columna y el tolueno en la parte inferior.

La predicción precisa del equilibrio vapor-líquido es compleja, ya que no existe una teoría molecular completa para los líquidos, y las ecuaciones de estado para mezclas de vapores son mayormente empíricas. Sin embargo, para mezclas líquidas ideales en contacto con vapor a baja presión, las composiciones de equilibrio pueden predecirse a partir de las Leyes de Raoult y Dalton. Para líquidos no ideales o presiones más altas, se introducen términos adicionales como los coeficientes de fugacidad y los coeficientes de actividad, que requieren datos experimentales o métodos predictivos como el UNIFAC.

Dos conceptos clave utilizados para explotar el EVL en los cálculos de columnas son el valor K (o constante de equilibrio), que relaciona linealmente las concentraciones de un componente en vapor y líquido (y = Kx), y la volatilidad relativa (α). La volatilidad relativa se define como la relación de los valores K de un componente a otro (αij = Ki/Kj). Este parámetro es crucial, ya que proporciona una estimación de la dificultad de una separación particular. Por ejemplo, un α de 10 indica una separación fácil, mientras que un α de 1.1 sugiere una separación difícil, que requerirá una columna más grande y un mayor aporte de energía.

Es importante destacar que para algunas mezclas, puede existir una mezcla de ebullición constante o azeótropo. En este punto, la composición del vapor es idéntica a la del líquido, lo que limita la separación por destilación convencional. Un ejemplo es la mezcla de benceno y etanol, que forma un azeótropo de bajo punto de ebullición.

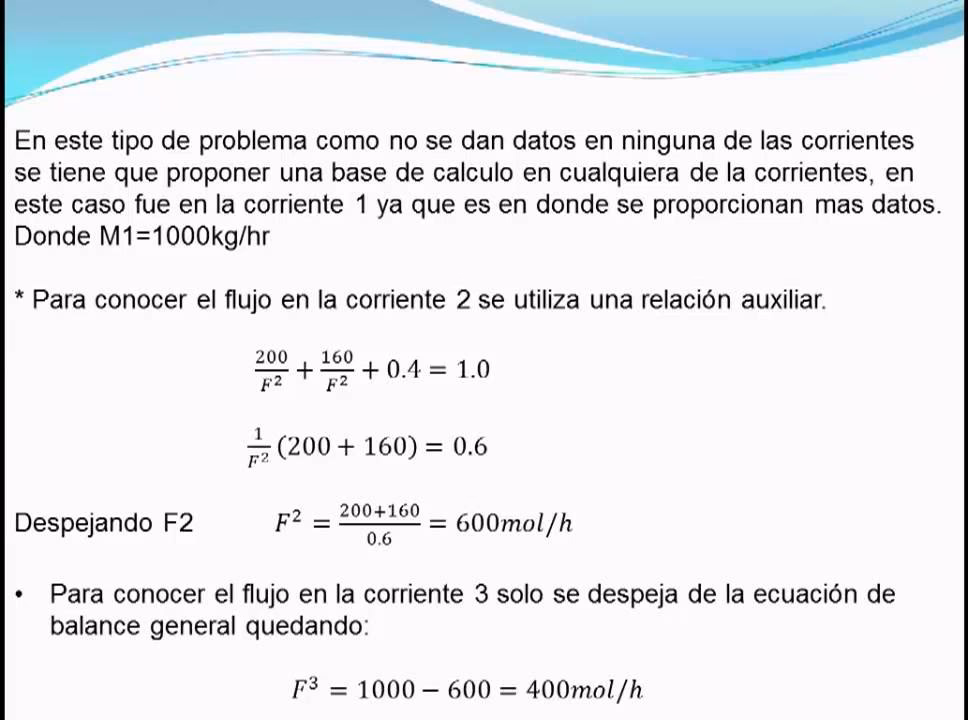

Calculando el Rendimiento de una Destilación

El rendimiento de una destilación es una métrica fundamental para evaluar la eficacia del proceso y la cantidad de producto útil obtenido a partir de una muestra inicial. Se calcula de forma sencilla mediante una fórmula porcentual que relaciona la cantidad de producto obtenido con la cantidad de muestra de partida.

La fórmula para calcular el rendimiento de una destilación es la siguiente:

Rendimiento (%) = (Cantidad de Producto Obtenido / Cantidad de Muestra de Partida) × 100

Es crucial que tanto la cantidad de producto obtenido como la cantidad de muestra de partida se expresen en las mismas unidades de peso, generalmente gramos o kilogramos, para asegurar la coherencia del cálculo.

Por ejemplo, si se destilan 500 gramos de una mezcla y se obtienen 450 gramos del componente deseado después del proceso, el rendimiento sería:

Rendimiento (%) = (450 g / 500 g) × 100 = 90%

Esto significa que el 90% de la muestra inicial se transformó o se recuperó como el producto deseado.

¿Por qué el Rendimiento Podría Ser Superior al 100%?

Aunque pueda parecer contraintuitivo, es posible obtener rendimientos porcentuales superiores al 100% en una destilación. Este fenómeno no indica una eficiencia "milagrosa" del proceso, sino que generalmente es un indicativo de la presencia de impurezas en el producto final medido. Si el producto obtenido contiene sustancias no deseadas (como disolventes residuales, humedad, o subproductos no eliminados) que aumentan su masa total, el cálculo del rendimiento se verá inflado. Por ejemplo, si los 450 gramos de producto del ejemplo anterior en realidad contenían 50 gramos de agua residual, la masa real del producto puro sería 400 gramos, lo que daría un rendimiento del 80%. Por lo tanto, un rendimiento superior al 100% es una señal de alerta para realizar análisis de pureza adicionales del producto.

Diseño de Columnas de Destilación: Más Allá de la Teoría

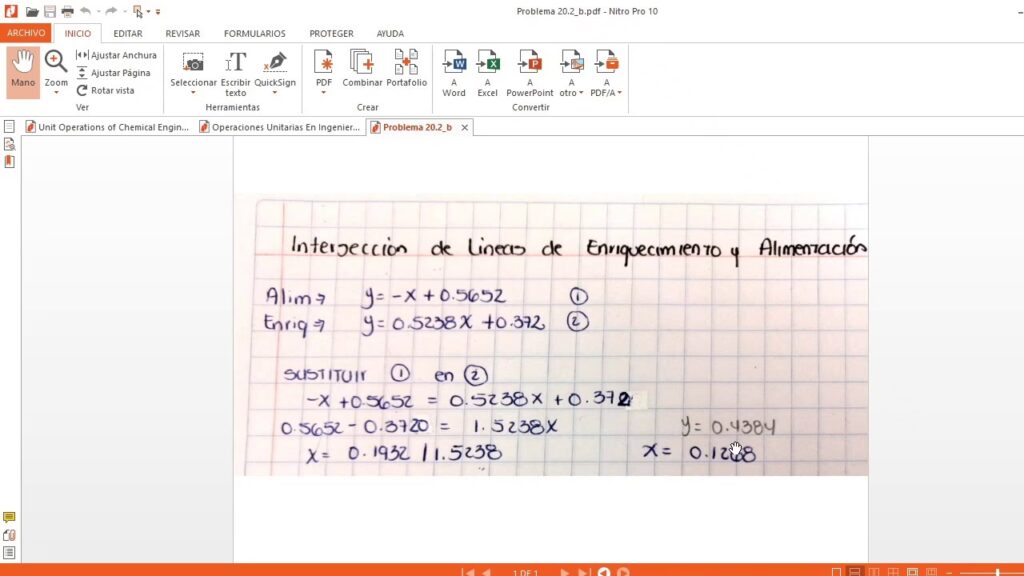

El diseño de una columna de destilación es un proceso complejo que busca optimizar la separación de una mezcla. El primer paso en el diseño es calcular el número de platos teóricos y la relación de reflujo. Un plato teórico se define como un dispositivo de contacto vapor-líquido donde el vapor que lo abandona está en equilibrio con el líquido que también lo abandona.

La relación de reflujo (R) es un parámetro crítico, definido como la relación entre el líquido devuelto a la columna (reflujo, Lc) y el líquido retirado como producto (D), es decir, R = Lc/D. Cuanto mayor sea la relación de reflujo, más puro será el producto, pero también mayor será el consumo de energía.

Tipos de Reflujo y su Impacto

Existen diferentes condiciones de reflujo que influyen directamente en el diseño y la operación de una columna:

• Reflujo Total: Es la condición operativa donde el vapor y el líquido circulan dentro de la columna, pero no se retira ningún producto (D=0, lo que implica R=∞). En esta situación, el número de platos teóricos requeridos es mínimo. Aunque no es una condición de operación de producción, es útil para determinar el número mínimo de platos necesarios para una separación dada.
• Reflujo Mínimo: Es el valor más bajo de reflujo en el que se puede lograr una separación, incluso con un número infinito de platos. Operar por debajo de este valor significa que la separación deseada es imposible, sin importar cuán larga sea la columna.
• Reflujo Óptimo: Este es el punto dulce de la operación. Se define como la relación de reflujo en la que el costo total de la destilación es mínimo, considerando tanto el costo de capital de la columna (que depende del número de platos teóricos) como los costos operativos (que dependen del flujo de reflujo y, por ende, del consumo de energía). Típicamente, el Reflujo Óptimo se encuentra entre 1.1 y 1.3 veces el Reflujo Mínimo, dependiendo del costo de la energía.

El cálculo del número de platos teóricos y el perfil de temperatura de la columna para mezclas multicomponentes se realiza hoy en día principalmente mediante métodos numéricos asistidos por computadora, debido a la complejidad de los balances de masa y energía involucrados.

Componentes Internos de una Columna de Destilación

Para facilitar el contacto íntimo entre el vapor ascendente y el líquido descendente, las columnas de destilación están equipadas con componentes internos específicos: las bandejas (o platos) y los empaques.

Bandejas (Platos)

Las bandejas son placas horizontales perforadas o con dispositivos especiales (como válvulas o copas de burbujeo) a través de las cuales el líquido descendente fluye, mientras que el vapor ascendente burbujea a través de ellas. El contacto entre las fases ocurre en cada bandeja. La eficiencia de una bandeja (Eficiencia de Bandeja Murphree, E_mv) es un concepto clave que relaciona la separación real lograda en una bandeja con la separación ideal de un plato teórico. La eficiencia global de la columna (E_o) se relaciona con el número de bandejas reales (N) y el número de platos teóricos (NTP) mediante la fórmula E_o = NTP/N. La altura de la columna ocupada por bandejas es Z = N × (TS), donde (TS) es el espaciamiento entre bandejas, que suele ser de 300 mm a 600 mm.

Empaques

Los empaques, por otro lado, proporcionan una gran superficie sobre la cual el líquido fluye como una película delgada, mientras que el vapor pasa a través de los intersticios. Pueden ser empaques aleatorios (anillos, sillas) o estructurados (hojas corrugadas). Para las columnas con empaques, la altura de la columna se calcula como Z = (NTP) × (HETP), donde HETP (Altura Equivalente a un Plato Teórico) es la altura de empaque necesaria para lograr la misma separación que un plato teórico. El HETP depende del tipo y tamaño del empaque, y de las propiedades del sistema.

La eficiencia de las bandejas y el HETP de los empaques varían con la presión de operación; por ejemplo, la eficiencia de las bandejas tiende a ser menor para la destilación al vacío que para la destilación a presión. Además, una distribución inicial de líquido y vapor de alta calidad es esencial, especialmente en columnas de gran diámetro, para asegurar un rendimiento óptimo.

Eficiencia de la Columna: Factores Clave y Optimización

La eficiencia de una columna de destilación es crucial para mantener la calidad del producto y los niveles de producción. Depende de varios factores, incluyendo la temperatura, la composición de la alimentación, y el diseño y las condiciones de operación.

Caída de Presión y Punto de Inundación

Para mantener el diámetro de la columna (y su costo) lo más pequeño posible, las columnas se diseñan para operar a la máxima velocidad de vapor permitida, generalmente alrededor del 80% de la velocidad de inundación. El punto de inundación es una condición crítica donde las fuerzas de arrastre y los gradientes de presión superan las fuerzas gravitacionales sobre el líquido, impidiendo que descienda por la columna. La inundación puede correlacionarse en términos del Factor de Carga (C_S) y el Parámetro de Flujo (X), y su comprensión es vital para un diseño seguro y eficiente.

Cómo Mejorar la Eficiencia de la Columna de Destilación

Mejorar la eficiencia de una columna de destilación se traduce directamente en beneficios económicos y ambientales. Aquí se detallan las áreas clave para la optimización:

• Optimización del Espacio: En muchas instalaciones, el espacio es un bien limitado. Ahorrar espacio en las columnas de destilación permite un uso más eficiente de la planta, posibilitando la adición de más sistemas para aumentar la producción sin necesidad de expandir la huella física de la destilería, lo que conlleva costos significativos.
• Reducción de Peso: Las reducciones de peso en el diseño de la columna pueden llevar a un menor consumo de energía durante la operación. Esto se debe a una menor caída de presión y a las pérdidas de energía asociadas con el flujo de fluidos dentro de la columna, haciendo los sistemas más eficientes energéticamente y, por lo tanto, más rentables.
• Facilidad de Mantenimiento: El uso de válvulas especializadas, como las válvulas de doble bloqueo y purga (DBB), en las columnas de destilación puede simplificar y hacer más accesible el mantenimiento y las reparaciones para los ingenieros. Esto no solo reduce los costos de materiales e instalación, sino que también ofrece beneficios clave en términos de seguridad y velocidad de las operaciones de mantenimiento.

Importancia de la Eficiencia

• Pureza del Producto: La eficiencia de una columna de destilación impacta directamente en la pureza de los productos obtenidos. Una mayor eficiencia significa una mejor separación, lo que resulta en productos más puros, crucial para la consistencia, la reputación y, en última instancia, las ventas en industrias como la del alcohol.
• Ahorro de Energía: La destilación es un proceso intensivo en energía. Cualquier oportunidad para reducir el consumo energético mientras se mantiene la calidad y los niveles de producción generará enormes beneficios económicos para la organización.
• Sostenibilidad: La reducción del consumo de energía y los costos asociados se alinea con la disminución de la huella de carbono de una organización, contribuyendo a sus objetivos de sostenibilidad ambiental.

El control de procesos, mediante el uso de tipos específicos de válvulas, juega un papel fundamental en el control preciso de estos parámetros para maximizar la eficiencia.

Preguntas Frecuentes (FAQ)

¿Qué es un azeótropo y cómo afecta a la destilación?

Un azeótropo es una mezcla líquida que hierve a una temperatura constante y cuya composición en el vapor es la misma que en el líquido. Esto significa que la destilación simple no puede separar completamente los componentes de un azeótropo; el proceso se limita a la composición del azeótropo.

¿Por qué el rendimiento de destilación puede ser mayor al 100%?

Un rendimiento superior al 100% en la destilación es un indicio de que el producto obtenido contiene impurezas (como humedad, disolventes residuales, u otros subproductos) que aumentan su masa medida, haciendo que parezca que se ha obtenido más producto del que realmente se tenía puro.

¿Qué es la volatilidad relativa y por qué es importante?

La volatilidad relativa (α) es la relación de las constantes de equilibrio (valores K) de dos componentes en una mezcla. Es importante porque indica la facilidad o dificultad de la separación por destilación. Un valor alto de α significa una separación más fácil, mientras que un valor cercano a 1 indica una separación difícil.

¿Cuál es la diferencia entre reflujo total y reflujo mínimo?

El Reflujo Total ocurre cuando no se retira producto de la columna (R=∞), requiriendo el número mínimo de platos teóricos. El Reflujo Mínimo es la relación de reflujo más baja a la que se puede lograr una separación, aunque requeriría un número infinito de platos. El reflujo óptimo se encuentra entre estos dos.

¿Qué son las bandejas y los empaques en una columna de destilación?

Las bandejas (o platos) y los empaques son los componentes internos de una columna que proporcionan la superficie de contacto necesaria entre el vapor ascendente y el líquido descendente para que ocurra la transferencia de masa y la separación.

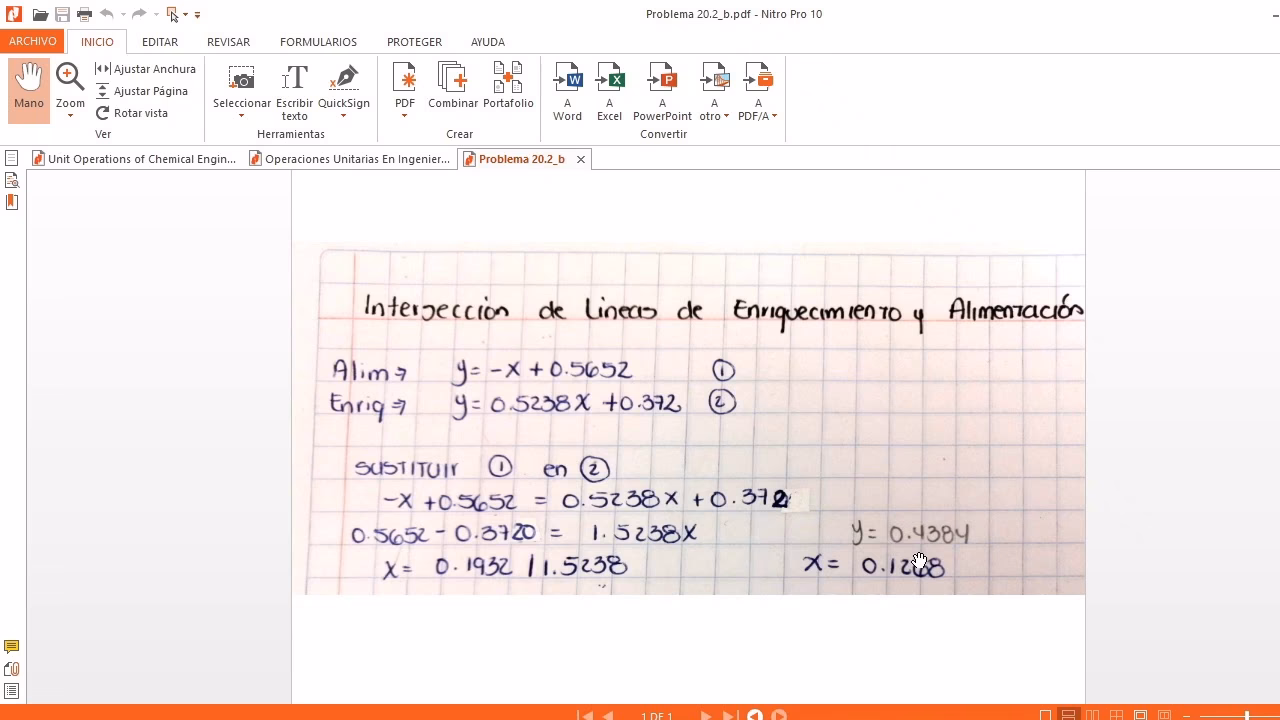

¿Cómo se determina la eficiencia de una columna de destilación?

La eficiencia de una columna de destilación se determina considerando varios factores como la eficiencia de las bandejas (o el HETP para empaques), la caída de presión, la proximidad al punto de inundación, y la pureza del producto obtenido. La eficiencia se optimiza a través de un diseño adecuado y un control preciso de las condiciones operativas.

Conclusión

La destilación es un proceso ingenieril sofisticado y de vital importancia en la industria moderna. Desde la comprensión de los principios fundamentales del equilibrio vapor-líquido hasta el cálculo preciso del rendimiento y la optimización de la eficiencia, cada aspecto contribuye a la producción de materiales de alta calidad de manera rentable y sostenible. Dominar los conceptos de volatilidad relativa, reflujo óptimo, y la función de los componentes internos de la columna, como las bandejas y los empaques, es esencial para cualquier profesional que trabaje en o con procesos de separación. La continua búsqueda de mejoras en el diseño y el control operativo asegura que la destilación seguirá siendo una herramienta indispensable para el futuro de la industria.
