¿Cómo se Calcula la Relación Señal-Ruido?

En la era de la alta fidelidad y la conectividad inalámbrica, la claridad de una señal es tan crucial como su existencia misma. Recuerdo vívidamente mis años de adolescencia, inmerso en el mundo del audio para automóviles. La llegada del disco compacto prometía una pureza sonora inigualable frente a los casetes, un salto cualitativo que, a su vez, impulsó la demanda de componentes de audio de alta gama. Los fabricantes competían ferozmente, y un término dominaba sus argumentos de venta: la relación señal-ruido. Incluso para un oído inexperto, la diferencia en la presencia musical era innegable. Si esta métrica es tan vital para la calidad del sonido, su importancia en aplicaciones de transmisión de señales es exponencialmente mayor. En este artículo, desglosaremos qué es la relación señal-ruido (SNR), por qué es fundamental y cómo se calcula para garantizar la precisión en el diseño de cualquier sistema.

La relación señal-ruido, comúnmente abreviada como SNR (por sus siglas en inglés, Signal-to-Noise Ratio), es una medida fundamental en campos como la ciencia y la ingeniería que cuantifica la proporción entre la potencia de la señal deseada y la potencia del ruido de fondo no deseado. En esencia, nos indica qué tan bien se puede distinguir la información útil de la interferencia o el ruido. Cuando hablamos de SNR, generalmente nos referimos a una relación de potencias expresada en decibelios (dB). Un valor de SNR superior a 0 dB, o una proporción mayor a 1:1, significa que hay más señal que ruido, lo cual es siempre el objetivo.

¿Por Qué es Tan Importante la Relación Señal-Ruido?

Para comprender mejor la importancia de la SNR, imaginemos una conversación en una sala abarrotada. Si la sala está llena de otras personas hablando, y algunas incluso con patrones de voz similares a los suyos, sería increíblemente difícil descifrar lo que su interlocutor le está diciendo. Esta situación es análoga a una baja relación señal-ruido, donde el ruido de fondo (las otras conversaciones) casi ahoga la señal deseada (su conversación). En un escenario como este, la comunicación efectiva se vuelve casi imposible.

Ahora, traslade este concepto a la transmisión de datos críticos o a las comunicaciones inalámbricas. Si la señal deseada es información vital que requiere una tolerancia estricta a los errores, y hay otras señales o interferencias que la perturban, la tarea del receptor para descifrar la señal se vuelve exponencialmente más desafiante. Una alta relación señal-ruido asegura que la información legítima se distinga claramente de cualquier interferencia. En tecnología inalámbrica, por ejemplo, la capacidad de un dispositivo para separar la información real del ruido de fondo en el espectro es la clave de su rendimiento. Esto es lo que hace que tener una SNR alta sea tan crucial; en algunos casos, puede significar la diferencia entre que un dispositivo funcione o no, y en todos los casos, afecta directamente el rendimiento entre el transmisor y el receptor.

Entendiendo el Ruido: Más Allá de la Interferencia Auditiva

Aunque a menudo asociamos el ruido con sonidos no deseados, en el contexto de las señales, es cualquier perturbación que dificulta la detección o interpretación de la información útil. Es crucial entender que el ruido no es lo mismo que la señal de fondo. La señal de fondo es una señal constante o esperada que no es la información de interés, mientras que el ruido describe el error o la dispersión alrededor de una señal verdadera. En la microscopía de fluorescencia, por ejemplo, la señal de interés son los fotones que provienen de la muestra, mientras que el ruido son las señales no deseadas que dificultan la distinción de esa señal de interés. Existen varios tipos de ruido:

• Ruido Óptico: Cualquier luz proveniente de la muestra que no pertenece a la estructura de interés, causado por una tinción de fondo alta o autofluorescencia. Es una fuente importante de ruido en imágenes microscópicas, a menudo debido a una mala preparación de la muestra o luz ambiental.
• Ruido de Lectura: Se produce al leer los píxeles de una cámara CCD o CMOS. La conversión de electrones a valores digitales puede introducir ruido, afectando la resolución de contraste de la cámara.
• Ruido Oscuro (o Corriente Oscura): Generado por el calentamiento del detector. Los electrones térmicos se acumulan en los píxeles, sumándose a los fotoelectrones, lo que genera ruido incluso en ausencia de luz.
• Ruido de Disparo (o Ruido de Poisson/Fotón): Causado por las propiedades físicas de la luz. La intensidad de la luz es la cantidad de fotones emitidos a lo largo del tiempo, pero debido a la naturaleza de las partículas de luz, no todos los fotones se emiten al mismo tiempo. Estas fluctuaciones aleatorias introducen ruido en la imagen.

Además, el ruido puede clasificarse por su distribución de frecuencia (ruido blanco, rosa, rojo/browniano, azul) y por su dependencia de la amplitud de la señal (homoscedástico, heteroscedástico). Comprender las fuentes y características del ruido es el primer paso para mitigarlo.

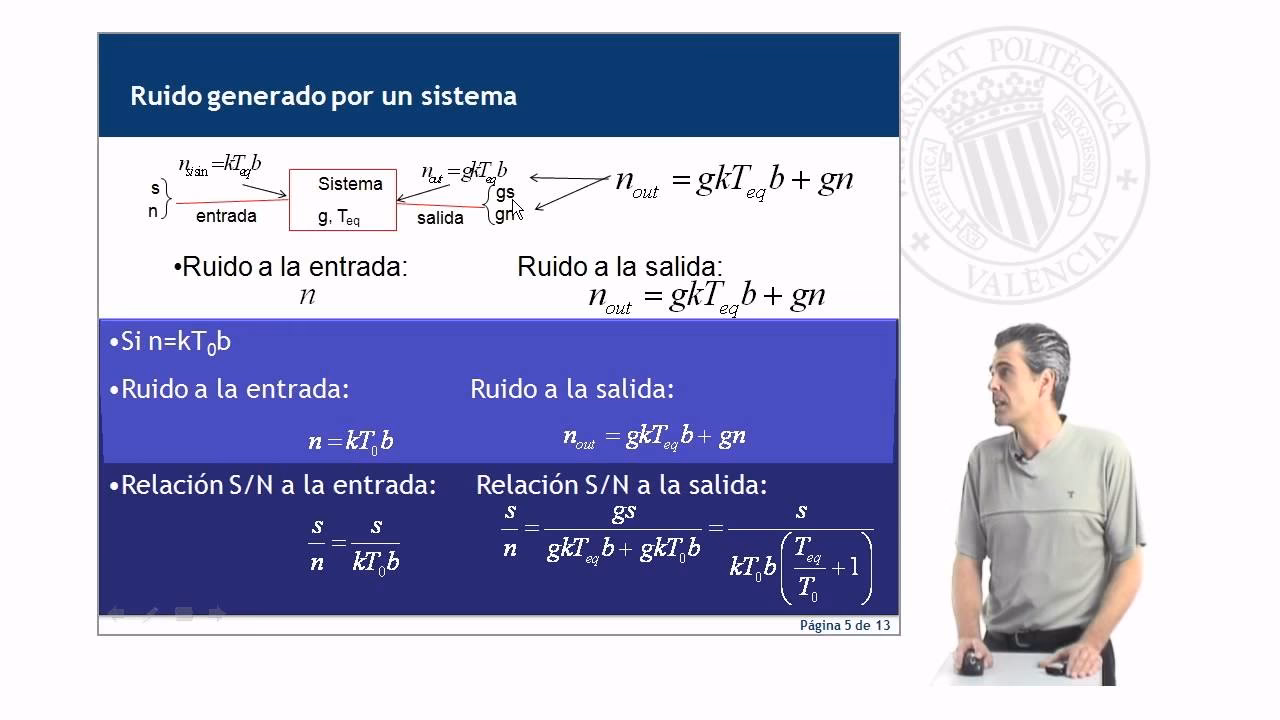

Cálculo Básico de la Relación Señal-Ruido

En términos básicos, la SNR es la diferencia entre la señal deseada y el umbral de ruido. El umbral de ruido se refiere a las transmisiones de fondo espurias producidas por otros dispositivos o por aquellos que generan interferencias involuntariamente en una frecuencia similar. Para determinar la relación señal-ruido, se debe encontrar la diferencia cuantificable entre la fuerza de la señal deseada y el ruido no deseado.

Cálculos Cuando los Valores Ya Están en Decibelios (dB)

Si las mediciones de su señal y ruido ya están en formato de decibelios (dB), el cálculo es sorprendentemente sencillo: simplemente reste la cantidad de ruido de la señal deseada.

SNR = S - N

Donde 'S' es la potencia de la señal en dB y 'N' es la potencia del ruido en dB. Esto se debe a que la resta de logaritmos es equivalente a la división de números normales. Por ejemplo, si mide una señal de radio con una fuerza de -10 dB y una señal de ruido de -50 dB:

SNR = -10 dB - (-50 dB) = 40 dB

Cálculos Cuando los Valores Están en Watts (Potencia) o Voltios (Voltaje)

Para cálculos más complejos, cuando las mediciones de la señal y el ruido no están en decibelios sino en unidades de potencia (watts) o voltaje (voltios), se utilizan las siguientes fórmulas, que incluyen el logaritmo común (base 10) del resultado de la división entre la señal y el ruido:

• Para la potencia (watts):

SNR = 10 log₁₀ (S ÷ N)

• Para el voltaje (voltios):

SNR = 20 log₁₀ (S ÷ N)

Donde 'S' es el valor de la señal deseada y 'N' es el valor del ruido. El resultado de este cálculo será la SNR en decibelios. Por ejemplo, si su valor de ruido medido (N) es de 2 microvoltios (0.000002 voltios) y su señal (S) es de 300 milivoltios (0.3 voltios):

SNR = 20 log₁₀ (0.3 ÷ 0.000002) = 20 log₁₀ (150,000) ≈ 20 * 5.176 ≈ 103.5 dB

Es importante tener en cuenta las unidades y convertirlas a un formato consistente (por ejemplo, ambos a voltios o ambos a watts) antes de realizar el cálculo.

SNR en Redes Inalámbricas y la Capacidad del Canal (Teorema de Shannon-Hartley)

La relación señal-ruido afecta a todas las redes inalámbricas, incluyendo Bluetooth, Wi-Fi, 4G, 4G LTE y 5G, ya que su funcionamiento depende de las señales de radio. Cada uno de estos métodos de comunicación tiene una capacidad de canal máxima, y a medida que la SNR aumenta, también lo hace la capacidad del canal.

La capacidad del canal, el ancho de banda y la relación señal-ruido son factores que, en conjunto, determinan la capacidad máxima de los canales de comunicación. Esta correlación fue descubierta por Claude Shannon durante la Segunda Guerra Mundial y hoy se conoce como la Ley de Shannon o el Teorema de Shannon-Hartley. La fórmula que describe esta relación dependiente de la capacidad es la siguiente:

C = W log₂(1 + S/N)

Dentro de esta fórmula:

• C: Capacidad del canal (bits/s)
• S: Potencia promedio de la señal recibida
• N: Potencia promedio del ruido
• W: Ancho de banda (Hertz)

El Teorema de Shannon-Hartley demuestra que los valores de S, N y W establecen el límite de la velocidad de transmisión. Esto subraya la importancia crítica de la SNR para lograr comunicaciones eficientes y de alta velocidad.

Cálculo de la Relación Señal-Ruido en Imágenes

En el ámbito del procesamiento de imágenes, especialmente en microscopía de fluorescencia, la SNR (o S/N) refleja qué tan bien la señal de interés proveniente de la muestra puede distinguirse del ruido introducido por el detector del microscopio. Muchos microscopistas buscan adquirir imágenes con alta SNR, aunque esto puede llevar a problemas de submuestreo y recorte si no se maneja adecuadamente. El objetivo es siempre que la información de la muestra sea clara y no esté oculta por el ruido.

Estimación de SNR en Software y Métodos de Determinación

Software como Huygens estima automáticamente la SNR, un parámetro crucial para la deconvolución de imágenes. La estimación automática de SNR en imágenes microscópicas digitales se define a menudo como la raíz cuadrada del número de fotones en la parte más brillante de la imagen, asumiendo una distribución de Poisson para el ruido de los fotones. Si se conoce el factor de conversión (ganancia del sistema) del detector (por ejemplo, una cámara CCD), la SNR se calcula como la raíz cuadrada de (intensidad máxima * factor de conversión).

Cuando la estimación automática no es fiable o el factor de conversión no está disponible, la SNR puede determinarse manualmente a través de varios métodos:

1. Regla General (Rule of Thumb): Utilizar rangos típicos de SNR para diferentes sistemas de microscopios. Por ejemplo, imágenes confocales de baja calidad (y STED) pueden tener un SNR de 5-10, mientras que imágenes de alta calidad con una cámara CCD refrigerada pueden alcanzar 50-100. Aunque no es muy preciso, sirve como punto de partida.
2. Estimación Visual: Comparar la 'granularidad' de la imagen original con imágenes de muestra con diferentes relaciones SNR conocidas. Este método también es impreciso, pero permite una estimación rápida.
3. Estimación Basada en la Intensidad de un Solo Fotón: Para imágenes con alto ruido (baja SNR), se puede estimar la SNR calculando la raíz cuadrada de la relación entre el valor máximo de píxel (i_max) y el valor de intensidad de un solo golpe de fotón (i_single). Es importante restar el nivel de negro (valor mínimo de píxel) si es mayor que cero. La fórmula es: SNR = √(i_max / i_single). Para imágenes con bajo ruido, esta estimación es menos crítica y más difícil de realizar.
4. Medición Experimental: El método teóricamente más correcto implica medir la desviación estándar (SD) alrededor del nivel máximo de una meseta homogénea de alta intensidad en la muestra. La SNR sería la relación entre el valor máximo (promedio) y su SD. Sin embargo, esto es experimentalmente difícil de lograr en muestras reales.

Una estimación incorrecta de la SNR puede tener consecuencias significativas. Subestimar la SNR puede llevar a que información relevante se interprete como ruido y se elimine, resultando en una imagen demasiado suave y con falta de detalles. Por otro lado, sobrestimar la SNR puede causar que el ruido no se elimine correctamente, generando artefactos o estructuras artificiales en la imagen restaurada que en realidad son amplificaciones del ruido.

¿Cuál es una Buena Relación Señal-Ruido?

Definir una "buena" relación señal-ruido depende en gran medida de la aplicación específica. Sin embargo, existen pautas generales que se consideran aceptables o deseables en diferentes contextos:

Redes Inalámbricas

En el contexto de las redes inalámbricas (Wi-Fi, Bluetooth, etc.), la fuerza de la señal y el nivel de ruido se miden en -dBm. Es fundamental que la señal sea lo más cercana a 0 dBm posible, mientras que el ruido debe ser lo más negativo posible (alejado de 0 dBm). La relación señal-ruido (SNR) se calcula como la diferencia entre la fuerza de la señal y el nivel de ruido, y se expresa como un valor positivo en dBm.

La siguiente tabla resume los requisitos de SNR para conexiones inalámbricas:

En general, para un rendimiento y velocidad óptimos en redes inalámbricas, se recomienda una SNR mínima de +25 dBm. Por ejemplo, una fuerza de señal de -41 dBm con un nivel de ruido de -96 dBm resulta en una excelente SNR de +55 dBm. Sin embargo, si el nivel de ruido fuera de -50 dBm con la misma señal, la SNR sería de solo +9 dBm, lo que indicaría un rendimiento deficiente.

Límite de Detección

En el análisis cuantitativo, el límite de detección se define como la señal más pequeña que se puede detectar de manera fiable en presencia de ruido. La definición más común de la relación señal-ruido en el límite de detección es de 3 dB. Esto significa que una señal con una SNR de 3 es la más baja que se puede detectar de manera fiable; señales por debajo de este valor a menudo se "pierden en el ruido" y se reportan como indetectables. Sin embargo, para un límite de determinación (la señal más baja que logra una precisión mínima aceptable), la SNR requerida es mucho mayor, a menudo de 10 o 20 dB, dependiendo de los requisitos de la aplicación.

Estimación del Ruido en una Señal

Las mediciones experimentales nunca son perfectas y siempre contienen errores. Además de los errores sistemáticos, que son sesgos consistentes, existe el error aleatorio, que se manifiesta como variaciones impredecibles y se conoce como ruido. El ruido puede provenir de diversas fuentes, desde vibraciones del edificio y fluctuaciones de energía eléctrica hasta el movimiento térmico aleatorio de las moléculas o el ruido de digitalización. La clave para medir la calidad de una señal es distinguir la señal verdadera subyacente del ruido.

Si se tienen dos mediciones estables (m1 y m2) de la misma señal bajo las mismas condiciones, el ruido puede aislarse restándolas punto por punto. La desviación estándar del ruido en las señales originales no es simplemente std(m1-m2), sino sqrt((std(m1-m2)^2)/2). Si solo se tiene una grabación, el ruido puede estimarse asumiendo que las fluctuaciones a corto plazo en la señal (las "pequeñas ondulaciones") son ruido y no parte de la señal real. A menudo, la mejor manera de medir el ruido es localizar una sección de la señal en la línea base donde la señal es plana y calcular la desviación estándar en esa sección.

Una forma rápida pero aproximada de estimar la amplitud del ruido visualmente es el rango pico a pico, que es la diferencia entre los valores más altos y más bajos en una región donde la señal es plana. Para números aleatorios distribuidos normalmente, el rango pico a pico es aproximadamente 5 veces la desviación estándar, aunque esta relación varía con el número de puntos.

Una técnica poderosa para reducir el ruido y mejorar la SNR, especialmente cuando el ruido es aleatorio y la señal reproducible, es el promedio de conjunto (ensemble averaging). Consiste en medir la señal repetidamente, sumar todas las mediciones punto por punto y luego dividir por el número de señales promediadas. El ruido se reduce aproximadamente por la raíz cuadrada del número de mediciones promediadas, mientras que la señal verdadera se refuerza, haciendo que esta emerja claramente del ruido.

La Importancia de la Precisión en el Diseño

Lograr la integridad de la señal deseada puede ser difícil en cualquier etapa del diseño de un sistema. La importancia de calcular con precisión la relación señal-ruido es imperativa para el objetivo final de diseños eficientes y precisos. Calcular la SNR también proporcionará una visión profunda de la funcionalidad y el rendimiento del diseño. El momento de darse cuenta de que un diseño no es factible es antes de la fase de fabricación. Por lo tanto, es esencial evaluar los parámetros de diseño mediante cálculos y simulación.

En resumen, la relación señal-ruido no es solo un concepto técnico, sino un pilar fundamental para la calidad y fiabilidad de cualquier sistema que maneje información a través de señales. Desde la pureza del audio que escuchamos hasta la estabilidad de nuestras comunicaciones inalámbricas y la nitidez de las imágenes médicas, la SNR es el indicador clave que nos permite discernir lo esencial de lo accesorio. Dominar su cálculo y entender sus implicaciones es un paso crucial para ingenieros, científicos y entusiastas que buscan optimizar el rendimiento y la precisión en sus proyectos.
