Cálculo de Reducción de Engranajes: Guía Completa

En el fascinante mundo de la ingeniería mecánica, la reducción de engranajes es un concepto fundamental que permite a motores y máquinas funcionar con la eficiencia y potencia requeridas para diversas aplicaciones. Si alguna vez te has preguntado cómo un pequeño motor puede mover cargas pesadas o cómo se controla la velocidad de una máquina con tanta precisión, la respuesta a menudo reside en el ingenioso diseño de los sistemas de engranajes. Este artículo desglosará qué es la reducción de engranajes, por qué es crucial y, lo más importante, cómo se calcula, proporcionando una guía exhaustiva para entender este pilar de la transmisión de potencia.

¿Qué es la Reducción de Engranajes?

A primera vista, el término "reducción de engranajes" podría sugerir una disminución en la cantidad o el tamaño de los engranajes, lo cual es parcialmente cierto. En esencia, cuando una máquina rotativa, como un motor eléctrico o un motor de combustión, necesita que su velocidad de salida se reduzca y/o que su par se incremente, los engranajes son la solución común para lograr el resultado deseado. La "reducción" de engranajes se refiere específicamente a la velocidad de la máquina rotativa: la velocidad de rotación se "reduce" al dividirla por una relación de engranajes superior a 1:1. Esta relación se logra cuando un engranaje más pequeño (con menos dientes) engrana y acciona un engranaje más grande (con un mayor número de dientes).

Es importante destacar que la reducción de engranajes tiene un efecto opuesto en el par. El par de salida de la máquina rotativa se incrementa al multiplicar el par de entrada por la relación de engranajes, menos algunas pérdidas por eficiencia. Esto significa que un sistema de reducción no solo desacelera, sino que también amplifica la fuerza rotacional disponible, permitiendo que motores más pequeños realicen trabajos que de otro modo requerirían motores de mucho mayor tamaño y potencia.

Aunque en muchas aplicaciones la reducción de engranajes disminuye la velocidad y aumenta el par, en otras se utiliza para aumentar la velocidad y reducir el par. Un ejemplo claro son los generadores en turbinas eólicas, donde la reducción de engranajes convierte la relativamente lenta velocidad de las palas de la turbina en una alta velocidad capaz de generar electricidad. Estos sistemas utilizan cajas de engranajes ensambladas de manera inversa a las que reducen la velocidad y aumentan el par.

La Necesidad y los Beneficios de los Reductores de Engranajes

La mayoría de los motores tienen un rango fijo de velocidad de rotación y par en el que operan de manera más eficiente. Sin embargo, el trabajo que se debe realizar a menudo requiere velocidades mucho más bajas y pares mucho más altos de lo que el motor puede entregar eficientemente por sí solo. Es decir, el motor ofrece alta velocidad y bajo par, mientras que la aplicación necesita baja velocidad y alto par.

Intentar completar el trabajo directamente con un motor sin reductor requeriría que el motor operara fuera de su zona de eficiencia, lo que llevaría a una generación excesiva de calor, una vida útil más corta y otros efectos negativos, a menos que se utilizara un motor más grande y costoso. Aquí es donde los reductores de engranajes se vuelven indispensables.

Beneficios Clave:

• Alto Par en Tamaño Compacto: La forma más obvia de aumentar el par es usar un motor más grande. Sin embargo, el espacio de instalación del motor a menudo es limitado. Los reductores permiten generar varias veces el par de un mismo motor, o usar un motor más pequeño para las mismas necesidades de par, liberando espacio y reduciendo costos.
• Eficiencia Energética: Al permitir que el motor opere en su rango más eficiente, se utiliza la cantidad adecuada de energía eléctrica, evitando el sobrecalentamiento y garantizando un funcionamiento seguro y eficiente.
• Control de Precisión: Los reductores son esenciales cuando se requiere un control preciso de la operación. Permiten ajustar la velocidad de salida a niveles muy bajos y estables, crucial para aplicaciones de automatización y robótica.
• Mayor Vida Útil: Al reducir el estrés en el motor y permitirle operar en condiciones óptimas, se prolonga significativamente su vida útil.
• Reducción de Ruido y Vibración: Muchos reductores modernos están diseñados para operar de manera silenciosa y con mínimas vibraciones, especialmente aquellos con engranajes de alta precisión.

Tipos de Reductores de Engranajes y Cómo Calcular Su Relación

Existen diversos tipos de reductores capaces de lograr la reducción de engranajes, cada uno con sus propias características y métodos de cálculo. A continuación, exploramos los más comunes:

1. Cajas de Engranajes de Ejes Paralelos

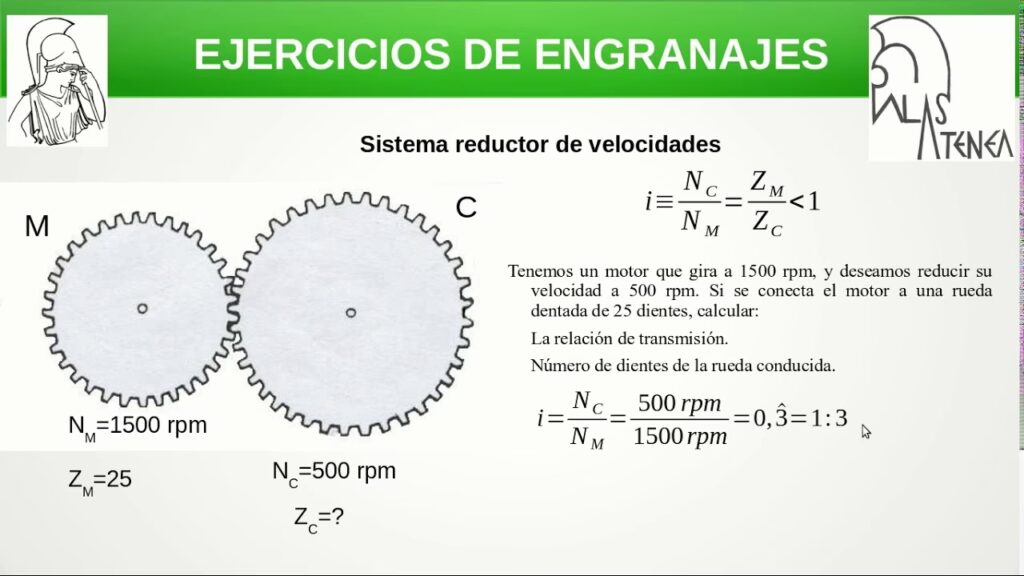

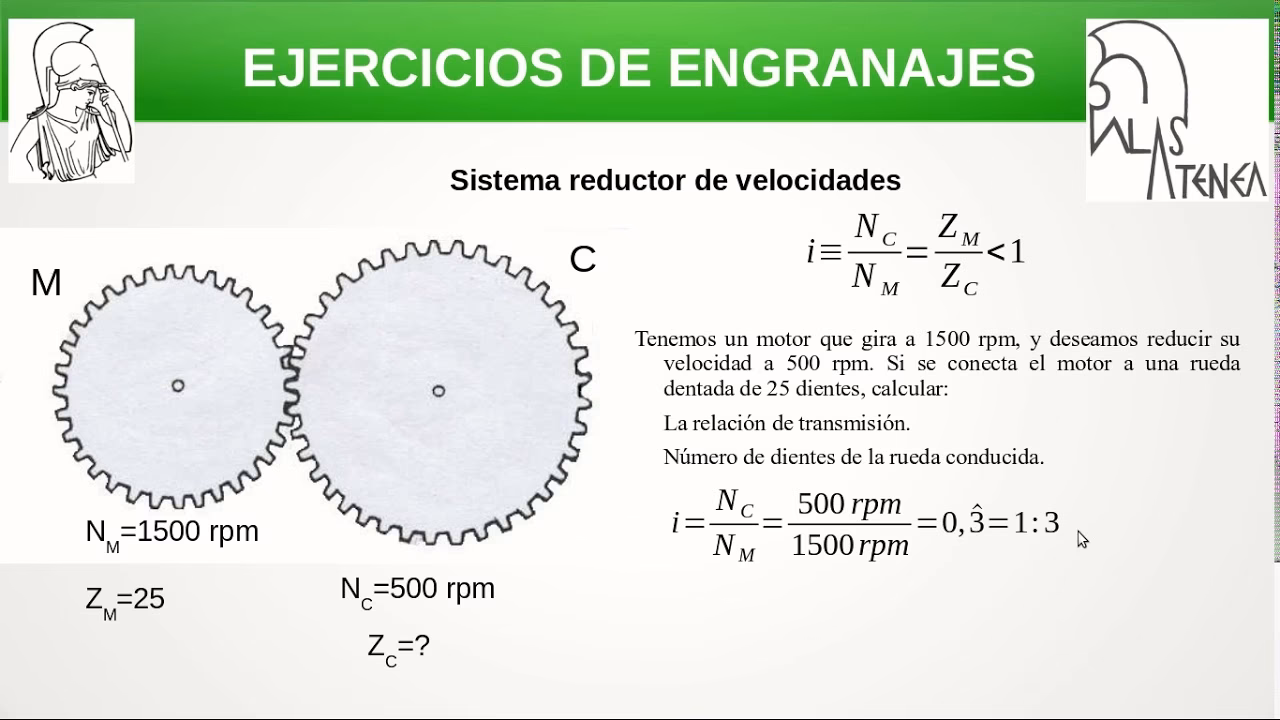

En este tipo de reductores, un piñón (engranaje pequeño) con un cierto número de dientes engrana y acciona un engranaje más grande con un mayor número de dientes. La "reducción" o relación de engranajes se calcula dividiendo el número de dientes del engranaje grande por el número de dientes del engranaje pequeño.

Fórmula de Cálculo:

Relación de Reducción = Número de Dientes del Engranaje Grande / Número de Dientes del Engranaje Pequeño

Ejemplo: Si un motor eléctrico acciona un piñón de 13 dientes que engrana con un engranaje de 65 dientes, se logra una reducción de 5:1 (65 / 13 = 5). Si la velocidad del motor es de 3,450 rpm, la caja de engranajes reducirá esta velocidad cinco veces a 690 rpm. Si el par del motor es de 10 lb-in, la caja de engranajes aumentará este par en un factor de cinco a 50 lb-in (antes de restar las pérdidas por eficiencia de la caja de engranajes).

Las cajas de engranajes de ejes paralelos a menudo contienen múltiples juegos de engranajes, lo que aumenta la reducción total. La reducción (relación) total se determina multiplicando cada relación de engranajes individual de cada etapa.

Ejemplo Multietapa: Si una caja de engranajes contiene conjuntos de engranajes de 3:1, 4:1 y 5:1, la relación total es de 60:1 (3 x 4 x 5 = 60). En nuestro ejemplo anterior, el motor eléctrico de 3,450 rpm vería su velocidad reducida a 57.5 rpm utilizando una caja de engranajes de 60:1. El par de 10 lb-in del motor eléctrico aumentaría a 600 lb-in (antes de las pérdidas por eficiencia).

Es importante mencionar los engranajes intermedios (idler gears). Si un piñón y su engranaje de acoplamiento tienen el mismo número de dientes, no se produce ninguna reducción y la relación de transmisión es de 1:1. El engranaje se llama intermedio y su función principal es cambiar la dirección de rotación en lugar de disminuir la velocidad o aumentar el par.

2. Reductores Planetarios

El cálculo de la relación de engranajes en un reductor planetario es menos intuitivo, ya que depende del número de dientes del engranaje solar (central) y del engranaje anular (exterior). Los engranajes planetarios actúan como intermedios y no afectan directamente la relación de engranajes.

Fórmula de Cálculo:

Relación de Reducción = (Número de Dientes del Engranaje Solar + Número de Dientes del Engranaje Anular) / Número de Dientes del Engranaje Solar

Ejemplo: Un conjunto planetario con un engranaje solar de 12 dientes y un engranaje anular de 72 dientes tiene una relación de engranajes de 7:1 ([12 + 72] / 12 = 7). Los conjuntos de engranajes planetarios pueden lograr relaciones desde aproximadamente 3:1 hasta 11:1. Si se necesita una mayor reducción, se pueden utilizar etapas planetarias adicionales. Su característica principal es que los ejes de entrada y salida pueden ser coaxiales, lo que los hace muy compactos y eficientes en la transmisión de alto par.

3. Reductores de Tornillo Sin Fin de Ángulo Recto

La reducción de engranajes en una transmisión de tornillo sin fin de ángulo recto depende del número de hilos o "entradas" en el tornillo sin fin y del número de dientes en la rueda helicoidal de acoplamiento (corona).

Fórmula de Cálculo:

Relación de Reducción = Número de Dientes de la Rueda Helicoidal / Número de Hilos del Tornillo Sin Fin

Ejemplo: Si el tornillo sin fin tiene dos hilos y la rueda helicoidal de acoplamiento tiene 50 dientes, la relación de engranajes resultante es de 25:1 (50 / 2 = 25). Este tipo de reductor es conocido por poder lograr altas relaciones de reducción en una sola etapa y por su funcionamiento silencioso. Sin embargo, la transmisión de energía se realiza a través de un movimiento de deslizamiento, lo que puede generar calor y, por lo general, el factor de servicio se establece muy bajo.

Otros Tipos de Reductores:

• Reductores de Engranajes Cónicos (Bevel Gear): Utilizan engranajes cónicos, a menudo hipoides, para reducir la velocidad de entrada. El eje de salida se rota 90 grados con respecto a la entrada. Son robustos, rinden bien bajo cargas pesadas y exhiben alta durabilidad, con menos retención de calor que los reductores de tornillo sin fin.
• Reductores de Ondas de Tensión (Strain Wave Gear): Son reductores de alto rendimiento que utilizan el principio de engranaje de onda de tensión. Ofrecen alto par, baja inercia, tamaño compacto y casi nula holgura (backlash), permitiendo una operación silenciosa y estable.

Fórmulas Generales para el Cálculo de la Relación de Reducción

Más allá de los cálculos específicos por tipo de reductor, existen fórmulas generales que se aplican ampliamente:

1. Fórmula de Relación de Transmisión por Velocidad: Es la relación entre la velocidad de entrada instantánea y la velocidad de salida en el mecanismo de reducción de velocidad. Se representa con el símbolo "i".

i = Velocidad de Entrada / Velocidad de Salida

Ejemplo: Si la velocidad de entrada es 1500 r/min y la velocidad de salida es 25 r/min, entonces la relación de reducción es: i = 60:1.

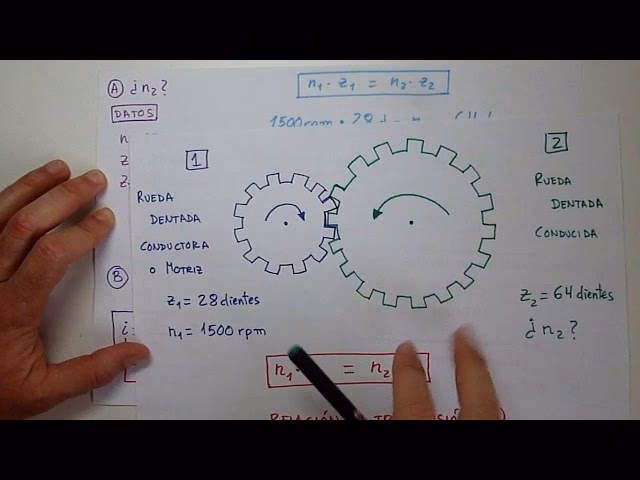

2. Método de Cálculo por Tren de Engranajes (Número de Dientes): Para una sola etapa o para el producto de múltiples etapas.

Relación de Reducción = Número de Dientes del Engranaje Impulsado / Número de Dientes del Engranaje Impulsor

Si se trata de una reducción de engranajes multietapa, se multiplican las relaciones de todos los pares de engranajes que engranan entre sí.

3. Método de Cálculo por Diámetro (para correas, cadenas, ruedas de fricción): Aunque este artículo se centra en engranajes, es una fórmula de reducción general.

Relación de Reducción = Diámetro de la Rueda Motriz / Diámetro de la Rueda Impulsada

La Relación entre la Relación de Transmisión y el Par de Salida

La relación de transmisión no solo afecta la velocidad, sino que es el factor principal que determina el par de salida de un motorreductor. Cuanto mayor sea la relación de reducción, mayor será el par de salida del motorreductor y, por lo tanto, mayor la capacidad de carga del reductor. El cálculo del par de reducción se realiza de la siguiente manera:

Relación de Transmisión = Revoluciones de Salida del Motor / Revoluciones de Salida del Reductor

Si conocemos la potencia y la velocidad del motor, así como el coeficiente de uso, podemos encontrar el par del reductor:

Par (Nm) = 9550 × Potencia del Motor (kW) / RPM de Entrada del Motor × Relación de Velocidad × Coeficiente de Uso

Y si conocemos el par y las RPM de salida del reductor, podemos calcular la potencia del motor requerida:

Potencia del Motor (kW) = Par (Nm) / 9550 × RPM de Entrada del Motor / Relación de Velocidad / Factor de Uso

Estas fórmulas son vitales para el diseño y la selección adecuados de sistemas de transmisión, asegurando que el motor y el reductor trabajen en armonía para cumplir con los requisitos de la aplicación.

Motores con Engranajes Integrados (Motorreductores)

Un motorreductor es un producto que incorpora un reductor de engranajes directamente en el eje de salida de un motor. Estos son altamente versátiles, ya que exhiben bajas velocidades de rotación y alto par en comparación con el motor solo, lo que los hace ideales para equipos de transporte y como componentes de accionamiento en maquinaria.

Orbray, por ejemplo, ofrece dos tipos principales de cabezales de engranajes en sus motorreductores:

• Cabezales de Engranajes Cilíndricos (Spur Gear Heads): Comúnmente encontrados en muchas aplicaciones, utilizan engranajes cilíndricos con dientes cortados paralelos al eje de rotación. Tienen estructuras relativamente simples, con pocas piezas y puntos de engranaje. Operan silenciosamente sin carga axial. La dirección de rotación de los engranajes de entrada y salida difiere dependiendo del número de etapas.
• Cabezales de Engranajes Planetarios (Planetary Gear Heads): Se caracterizan por el hecho de que los ejes de entrada y salida pueden disponerse coaxialmente. Un gran número de engranajes engranan, permitiendo una alta transmisión de par, y se pueden lograr altas relaciones de reducción con un pequeño número de etapas. Se llaman engranajes planetarios debido a su estructura en la que los engranajes planetarios giran alrededor de un engranaje central (el engranaje solar).

Preguntas Frecuentes (FAQ)

Para consolidar la comprensión, aquí respondemos algunas preguntas comunes sobre la reducción de engranajes:

¿Qué es la relación de reducción?

Es la relación entre la velocidad de entrada y la velocidad de salida de un sistema de engranajes. Si la relación es mayor que 1:1, indica una reducción de velocidad (y un aumento de par).

¿Cómo afecta la reducción de engranajes al par?

La reducción de engranajes aumenta el par. El par de salida es el par de entrada multiplicado por la relación de reducción (menos las pérdidas por eficiencia).

¿Se puede usar la reducción de engranajes para aumentar la velocidad?

Sí, aunque menos común, en aplicaciones como las turbinas eólicas, los sistemas de engranajes se diseñan para aumentar la velocidad (y reducir el par) de la fuente de entrada a la salida.

¿Cuáles son los tipos más comunes de reductores?

Los tipos más comunes incluyen los de ejes paralelos, planetarios y de tornillo sin fin de ángulo recto.

¿Por qué es esencial la lubricación en los reductores?

La lubricación (con grasa o aceite) es crucial para el buen funcionamiento de los reductores. Ayuda a reducir el ruido, minimiza el desgaste entre los dientes de los engranajes y prolonga significativamente la vida útil del sistema al disipar el calor y reducir la fricción.

Conclusión

Los reductores de engranajes son dispositivos ingeniosos y esenciales que mejoran la eficiencia operativa y la seguridad de innumerables máquinas y dispositivos, desde robots industriales hasta herramientas de maquinaria de alta precisión. Juegan un papel vital en sectores donde el procesamiento de alta precisión y el control son fundamentales. A medida que el campo de la fabricación industrial continúa evolucionando y la automatización se vuelve más sofisticada, la demanda de rendimiento de precisión y, por ende, de reductores de engranajes, crecerá aún más en el futuro cercano. Comprender cómo funcionan y cómo calcular sus relaciones es una habilidad invaluable para cualquier persona involucrada en el diseño, mantenimiento o uso de sistemas mecánicos.
